锥形凹槽平凹 (PCV) 菲涅耳透镜
焦距为负
亚克力基底
可选正方形或长方形
菲涅尔透镜用一系列同心槽代替了传统透镜的曲面，浇铸成一个薄且轻的塑料板面。每个环带都相当于一个独立的折射面，十字剖面像许多小棱镜，这些环带都能使入射光线会聚到一个共同的焦点。，因为这些透镜非常薄，故由于吸收而损失的光能几乎很少。菲涅尔透镜在效率和成像质量方面比较折中，高凹槽浓度就有高成像质量，然而低凹槽浓度却有好的效率（在聚光系统中有很好的应用）。在远场共轭结构系统中，透镜侧面的凹槽会有较大变化。
菲涅尔透镜经常被用在聚光系统中，例如冷凝器系统或是发射/探测设备等。菲涅尔透镜也被用在放大器或是投影镜头中，然而，由于有高畸变，这个不建议使用。
锥形凹槽平凹 (PCV) 菲涅耳透镜通用规格
| 尺寸容差（英寸）: | ±0.05 |
| 基底: | Acrylic |
| 涂层: | Uncoated |
| 厚度容差 (%): | ±40 |
| 折射率 nd: | 1.49 |
| 工作温度 (°C): | ≤80 |
| 透射率 (%) : | 92 (from 400-1100nm) |
| 波长范围 (nm): | 400 – 1100 |
产品信息
| 尺寸（英寸） | Dia. (mm) | EFL (inches) | CT (inches) | 槽/英寸 | 产品编码 |
| - | 463.55 | -18.00 | 0.11 | 143.00 | #46-397 |
| 6.7 x 6.7 | ? | -3.00 | 0.06 | 100.00 | #46-395 |
| 2.0 x 2.0 | ? | -0.85 | 0.06 | 200.00 | #46-394 |

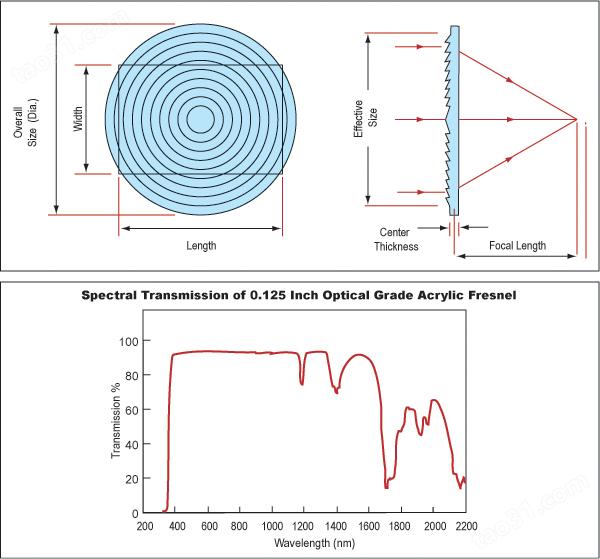

技术数据
?
