| 偏振片 |
金属线栅 |
|
线栅偏振片
高对比度，反射设计
的可见与近红外性能
在高温与高湿度环境下实现出色的耐久性

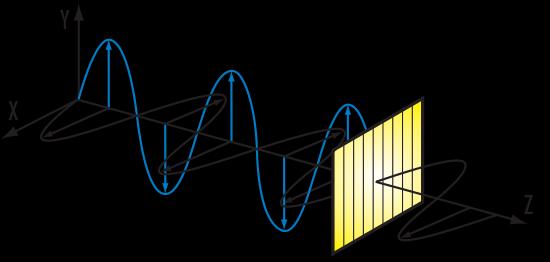

金属线栅偏振片非常适用于需要高对比度偏振的应用，包括微型投影机、偏振分光棱镜以及平视显示器。金属线栅偏振片设计用于传输所需的偏振状态同时又可反射不需要的状态。因为这些偏振片可在高达45°的入射角中实现频谱平坦性能，因此也可作为偏振分光棱镜使用。此外，金属线栅偏振片可在高温或高湿度环境中实现耐久性，同时也可在400nm1200nm的可见与近红外光谱范围中提供出色性能。
注意：因为金属线栅属于曝露状态，因此在处理过程中应特别小心以避免偏振片受损。
通用规格
| 基底: | TAC Film | 消光比: | 4250:1 |
| 构造 : | Wire Grid | 波长范围 (nm): | 400 - 1200 |
| 透射率 (%) : | 85 (Typical @ 550nm) | 厚度 (μm): | 80.00 |
| 轴方向 : | 0° ± 1.5°, marked by Notch | 入射角 (°): | 0 - 45 |
| 光学类型: | Aluminum Wires on TAC Film | 工作温度 |
60 Max @ 90% RH 105 in dry conditions |
| 品名 | 产品号 | 尺寸 (mm) |
| 25 mm Round 线栅偏振薄膜 | 34-254 | ?25.00 |
| 12.5 x 12.5 mm 线栅偏振片 | 34-251 | 12.5 x 12.5 |
| 20 x 20 mm 线栅偏振片 | 34-252 | 20.0 x 20.0 |
| 25 x 25mm线栅偏振片 | 33-082 | 25.0 x 25.0 |
| 30 x 30 mm 线栅偏振片 | 34-253 | 30.0 x 30.0 |
| 50 x 50mm线栅偏振片 | 33-083 | 50.0 x 50.0 |
| 75 x 75mm线栅偏振片 | 33-084 | 75.0 x 75.0 |
金属线栅偏振片WGF是基于线栅偏振器的塑料薄膜。 通过使用纳米金属线，它在宽波长范围内具有高偏振分离性能。此外，与典型的吸收偏振器相比，它具有优异的耐热性。
连续卷对卷纳米压印工艺

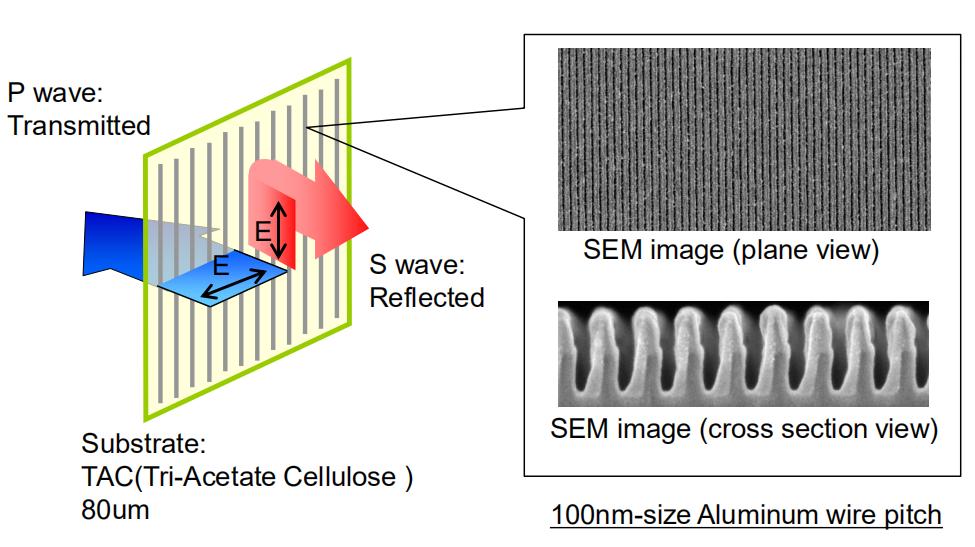

纳米尺寸结构（100nm间距铝线栅）

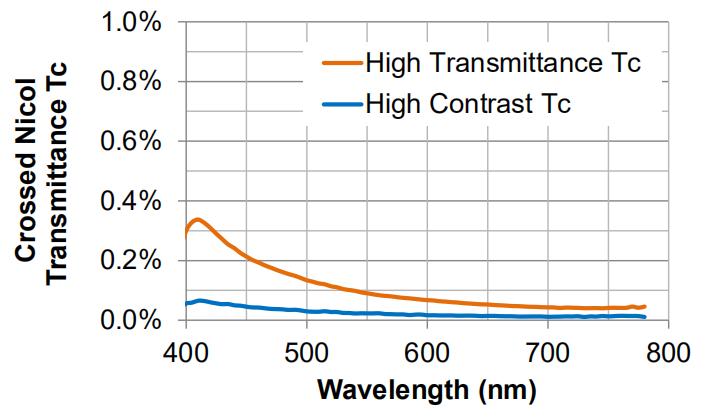

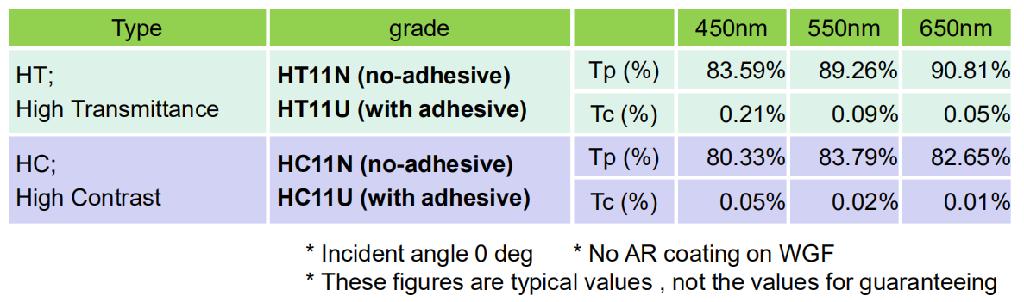

您可以选择不同类型的金属线栅偏振片，HC（高对比度）或HT（高透射率）来满足您的需求，也可以选择基材背面带粘合剂。新推出的COP基材具有更好的光学性能，可以替代TAC。
透射率图谱

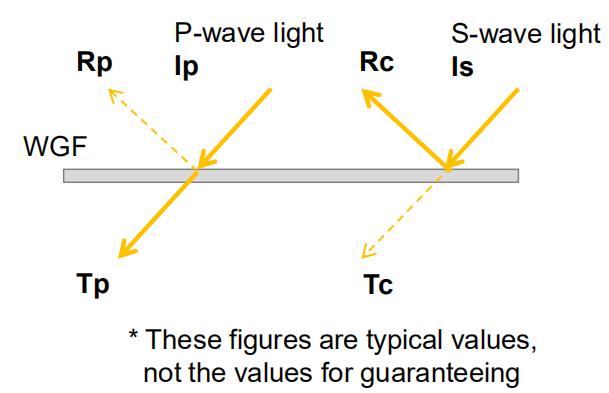

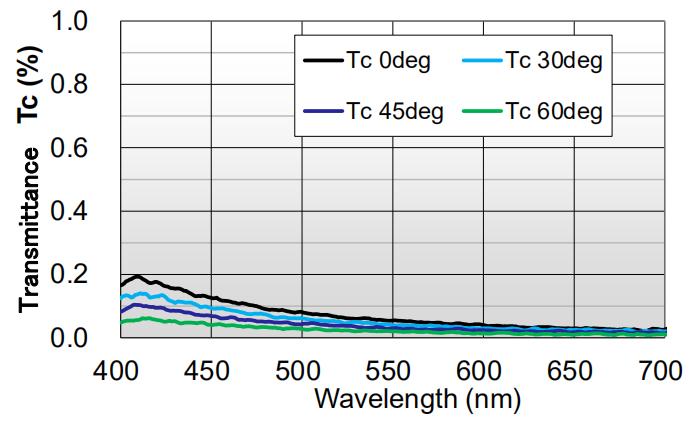

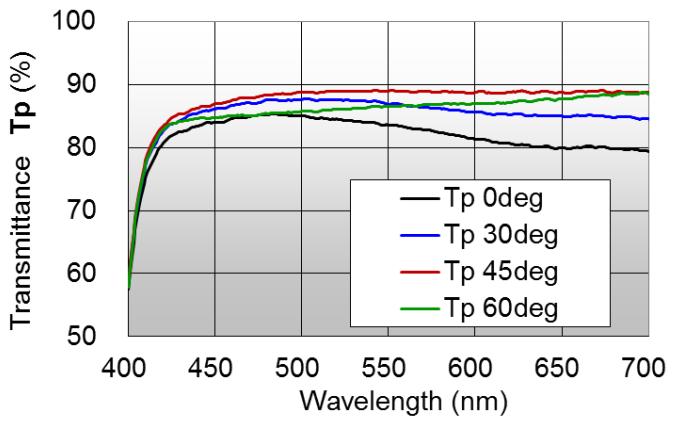

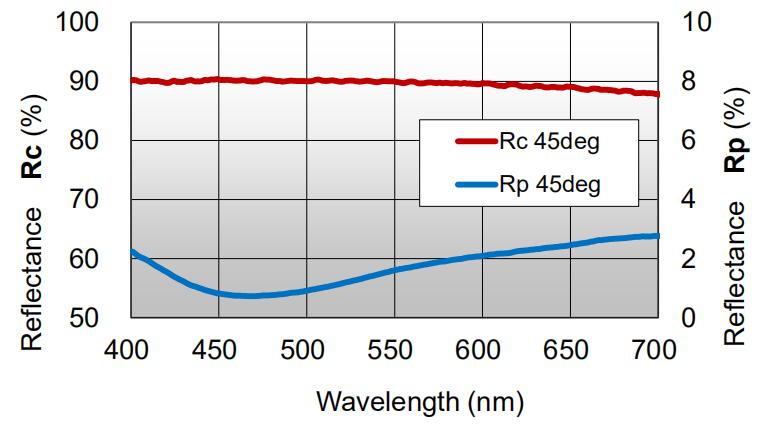

Tp & Tc, Rp & Rc 不同入射角测试结果
不同环境下的测试结果

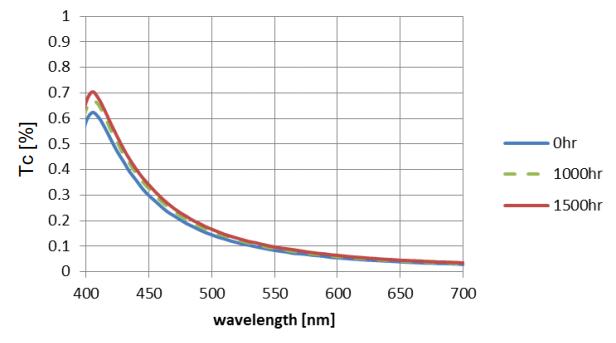

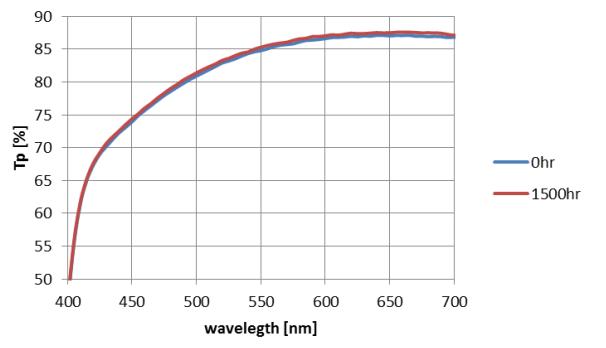

Heat and humid resistance @60degC/90%RH/1500hr)

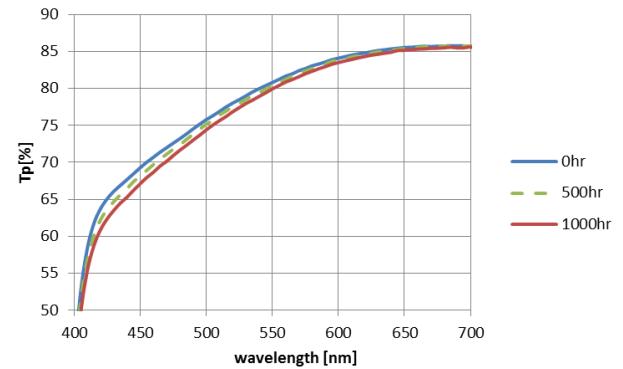

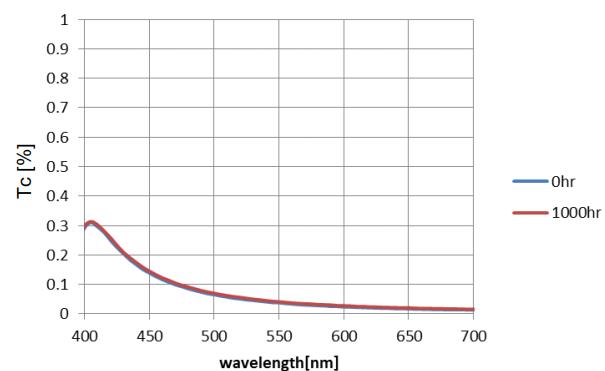

Heat resistance (105degC/dry/1000hr)
以上是典型数据，仅供参考

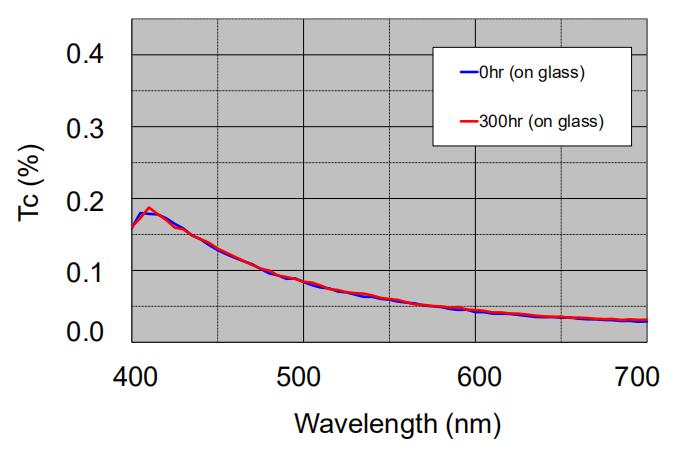

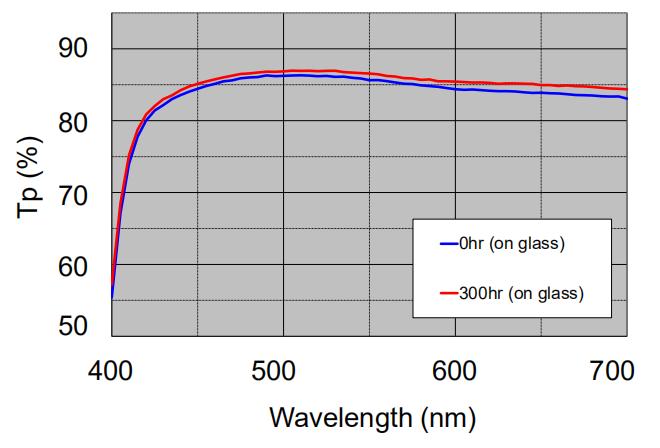

在耐光性试验前后的光学性能
Sunshine weather meter 255W/m2 /BPT63degC/spray free

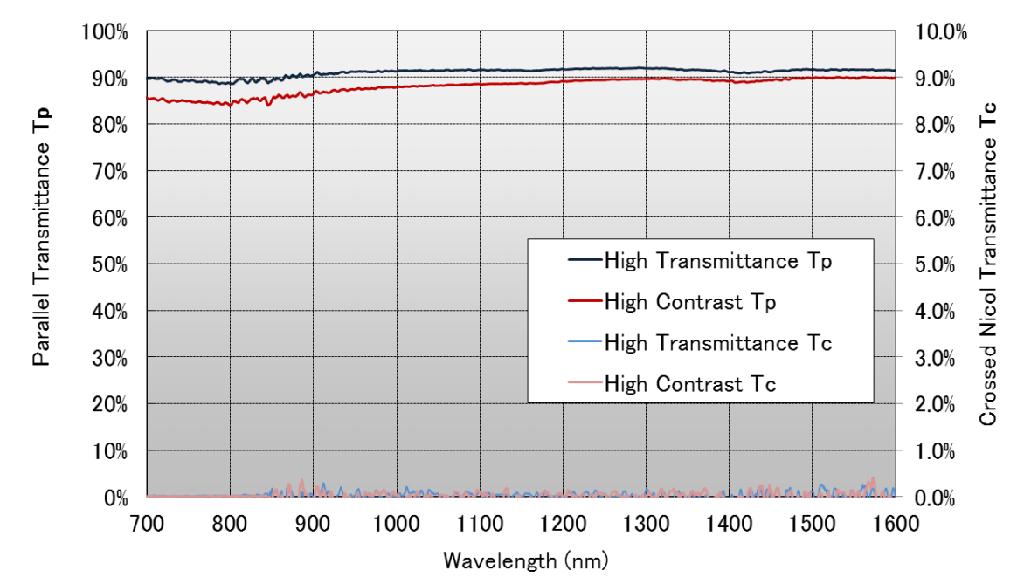

近红外波段的光学性能
应用介绍

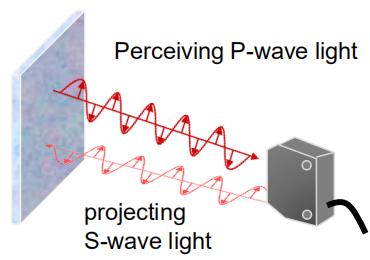

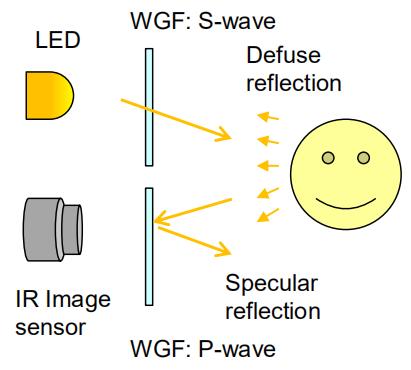

用WGF减少反射光
从正面照亮物体，光的镜面反射可能非常强烈，从而干扰软件识别。 通过WGF滤光后，仅检测漫反射，可以改善图像。
扫描条形码的示例
总结
反射式偏振片无吸收损失
灵活，优异的切削和层压加工性
不限定入射角
从可见光到近红外波长范围都可用
在高温（105℃/干/ 1000小时）的恶劣环境下具有优异的耐久性和湿度（60degC / 90％RH / 1500hr）
适合用于
?
EVF（电子取景器） ?
? ? ? ?
用于HMD的光学部件，头戴式显示器
?
HUD，平视显示器
红外传感器的降噪和防反射
