楔形分光板

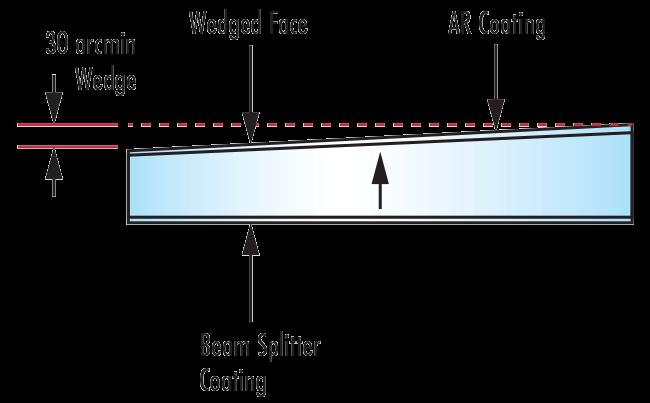

1）30弧分楔形构造，可使内部干涉小化
2）大范围分束比
3）熔融石英基片
TECHSPEC?楔形分光板适用于45度入射角和随机偏振光。其特殊的30弧分楔形构造可以将内部干涉的影响减小。每个分光镜的后表面都镀有多层增透（AR）膜。TECHSPEC?在可见光波段拥有佳性能，并提供多种分束比。因为其拥有*的楔形设计和高品质的熔融石英基片，这款分光镜非常适用于激光应用。
?
Common Specifications
表面平整度: |
λ/10 |
基底: |
Fused Silica |
波长范围 (nm): |
400 - 700 |
楔角: |
30 arcmin |
?
技术数据
直径 (mm) |
反射/透射比 (R/T) |
反射/透射比 (R/T) |
25 |
30/70 |
#34-412 |
25 |
50/50 |
#34-413 |
25 |
70/30 |
#34-414 |
50 |
30/70 |
#34-415 |
50 |
50/50 |
#34-416 |
50 |
70/30 |
#34-417 |
?
订购信息：
25mm Diameter 30R/70T, VIS Wedged Plate Beamsplitter
库存 #34-412
直径（mm）： |
25.0 |
表面平整度： |
λ/10 |
基质： |
熔融石英 |
反射/透射比（R / T）： |
30/70 |
波长范围（nm）： |
400 - 700 |
涂层规格： |
Surface 1: 30/70 &plumns;5% @ 550nm, ±10% @ 400 - 700nm Surface 2: AR Ravg ≤1%, Rabs ≤2% @ 400 - 700nm |
Construction: |
Plate |
尺寸公差（mm）： |
±0.10 |
Edges: |
需要保护斜面 |
表面质量： |
20-10 |
厚度（mm）： |
3.00 |
厚度公差（mm）： |
±0.20 |
类型： |
标准分束器 |
楔角： |
30弧分 |
RoHS： |
符合标准 |
?
50mm Diameter 30R/70T, VIS Wedged Plate Beamsplitter
库存 #34-415
直径（mm）： |
50.0 |
表面平整度： |
λ/10 |
基质： |
熔融石英 |
反射/透射比（R / T）： |
30/70 |
波长范围（nm）： |
400 - 700 |
涂层规格： |
Surface 1: 30/70 &plumns;5% @ 550nm, ±10% @ 400 - 700nm Surface 2: AR Ravg ≤1%, Rabs ≤2% @ 400 - 700nm |
Construction: |
Plate |
尺寸公差（mm）： |
±0.10 |
Edges: |
需要保护斜面 |
表面质量： |
20-10 |
厚度（mm）： |
3.00 |
厚度公差（mm）： |
±0.20 |
类型： |
标准分束器 |
楔角： |
30弧分 |
RoHS： |
符合标准 |
?
25mm Diameter 50R/50T, VIS Wedged Plate Beamsplitter
库存 #34-413
直径（mm）： |
25.0 |
表面平整度： |
λ/10 |
基质： |
熔融石英 |
反射/透射比（R / T）： |
50/50 |
波长范围（nm）： |
400 - 700 |
涂层规格： |
Surface 1: 50/50 &plumns;5% @ 550nm, ±10% @ 400 - 700nm Surface 2: AR Ravg ≤1%, Rabs ≤2% @ 400 - 700nm |
Construction: |
Plate |
尺寸公差（mm）： |
±0.10 |
Edges: |
需要保护斜面 |
表面质量： |
20-10 |
厚度（mm）： |
3.00 |
厚度公差（mm）： |
±0.20 |
类型： |
标准分束器 |
楔角： |
30弧分 |
RoHS： |
符合标准 |
?
25mm Diameter 70R/30T, VIS Wedged Plate Beamsplitter
库存 #34-414
直径（mm）： |
25.0 |
表面平整度： |
λ/10 |
基质： |
熔融石英 |
反射/透射比（R / T）： |
70/30 |
波长范围（nm）： |
400 - 700 |
涂层规格： |
Surface 1: 70/30 &plumns;5% @ 550nm, ±10% @ 400 - 700nm Surface 2: AR Ravg ≤1%, Rabs ≤2% @ 400 - 700nm |
Construction: |
Plate |
尺寸公差（mm）： |
±0.10 |
Edges: |
需要保护斜面 |
表面质量： |
20-10 |
厚度（mm）： |
3.00 |
厚度公差（mm）： |
±0.20 |
类型： |
标准分束器 |
楔角： |
30弧分 |
RoHS： |
符合标准 |
