Thorlabs单模光纤跳线，FC/PC接头

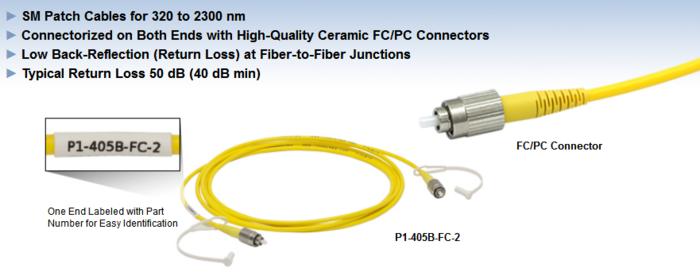

Thorlabs单模光纤跳线，FC/PC接头特点：

?传输波长从320到2300 nm的单模光纤跳线

?两端均为FC/PC 2.0 mm窄插销接头

?低背向反射(高回损): 50 dB(典型值)

?每根光纤都单独测试

?库存现货

?附带两个防尘帽

Thorlabs提供两端均为FC/PC接头的单模光纤跳线。每根跳线都是Thorlabs使用设备自主生产的，并单独测试以确保在光纤对光纤连接具有低背向反射(高回波损耗)。这些库存现货光纤跳线使用?3 mm PVC保护套，内部有凯夫拉纤维，确保在实验室的耐用性。

每根跳线都包含两个保护帽，防止灰尘或其它污渍落在插芯端面。我们也单独销售用于FC/PC光纤接头的CAPF塑料防尘帽和CAPFM金属螺纹防尘帽。匹配套管可以连接FC和FC或者FC和SMA接头。这些匹配套管具有极小的背向反射，并且确保光纤端面纤芯的对准。

对于更短波长，Thorlabs还提供低插入损耗光纤跳线，这些挑选出来的单模具有更严格的纤芯同心度，所以能提供更低的插入损耗和更高的透射率。我们还提供镀增透膜的单模跳线，其中一个光纤端面镀有增透膜，能在光纤到自由空间的应用中提供更好的性能。如果您没有在我们的库存产品中找到适合您应用的光纤跳线，Thorlabs还提供定制光纤跳线，快可以在下单当日发货。

Stock Single Mode Patch Cables Selection Guide
Standard Cables	FC/PC to FC/PC
	FC/APC to FC/APC
	Hybrid
AR-Coated Patch Cables
Thermally-Expanded-Core (TEC) Patch Cables
HR-Coated Patch Cables
Beamsplitter-Coated Patch Cables
Low-Insertion-Loss Patch Cables
MIR Fluoride Fiber Patch Cables

规格：

Item #	P1-30-FC	P1-405B-FC	P1-460B-FC	P1-630A-FC	P1-780A-FC
Fiber	SM300	SM400	SM450	SM600	780HP
Operating Wavelength	320 - 430 nm	405 - 532 nm	488 - 633 nm^a	633 - 780 nm^b	780 - 970 nm
Cutoff Wavelength	≤ 310 nm	305 - 400 nm	350 - 470 nm^a	500 - 600 nm	730 ± 30 nm
Mode Field Diameter (MFD)^c	2.0 - 2.4 μm @ 350 nm	2.5 - 3.4 μm @ 480 nm	2.8 - 4.1 μm @ 488 nm	3.6 - 5.3 μm @ 633 nm	5.0 ± 0.5 μm @ 850 nm
Cladding Diameter	125 ± 1.0 μm	125 ± 1.0 μm	125 ± 1.0 μm	125 ± 1.0 μm	125 ± 1 μm
Coating Diameter	245 ± 15 μm	245 ± 15 μm	245 ± 15 μm	245 ± 15 μm	245 ± 15 μm
Attenuation (Max)^d	≤ 70 dB/km @ 350 nm	≤ 50 dB/km @ 430 nm ≤ 30 dB/km @ 532 nm	≤ 50 dB/km @ 488 nm	≤ 15 dB/km @ 633 nm	< 3.5 dB/km @ 780 nm
NA	0.12 - 0.14	0.12 - 0.14	0.10 - 0.14	0.10 - 0.14	0.13
Insertion Loss (Typical)	3.0 dB Loss (Connector to Connector) @ 375 nm	2.5 dB Loss (Connector to Connector) @ 405 nm	2.5 dB Loss (Connector to Connector) @ 488 nm	2.0 dB Loss (Connector to Connector) @ 633 nm	1.5 dB Loss (Connector to Connector) @ 780 nm
Return Loss	50 dB Typical (40 dB Min)
Connectors	FC/PC Narrow Key (2.0 mm) on Both Ends 30126C3
Length^e	1 m (for items ending in -1) 2 m (for items ending in -2) 5 m (for items ending in -5) 10 m (for items ending in -10)
Protective Jacketing	?3 mm, Yellow FT030-Y

a.挑选的光纤确保更高的截止波长。在截止波长附近的单模工作需要考虑耦合条件。

b.波长范围仅供参考并不能保证。

c.MFD是在工作波长下的标称计算值。

d.衰减度是指无接头光纤的规格。

e.并非所有类型的光纤跳线都可选所有长度，如需定制长度请见定制跳线页面。

Item #	P1-830A-FC	P1-980A-FC	P1-SMF28E-FC	P1-1550A-FC	P1-2000-FC-2
Fiber	SM800-5.6-125	SM980-5.8-125	SMF-28 Ultra	1550BHP	SM2000
Operating Wavelength	830 - 980 nm	980 - 1550 nm^a	1260 - 1625 nm	nm	nm
Cutoff Wavelength	660 - 800 nm	870 - 970 nm	< 1260 nm	1400 ± 50 nm	1700 nm
Mode Field Diameter (MFD)^b	4.7 - 6.9 μm @ 830 nm	5.3 - 6.4 μm @ 980 nm	9.2 ± 0.4 μm @ 1310 nm 10.4 ± 0.5 μm @ 1550 nm	9.5 ± 0.5 μm @ 1550 nm	13 ± 1 μm @ 1996 nm
Cladding Diameter	125 ± 1.0 μm	125 ± 1.0 μm	125 ± 0.7 μm	125 ± 1.0 μm	125 ± 1 μm
Coating Diameter	245 ± 15 μm	245 ± 15 μm	245 ± 5 μm	250 ± 15 μm	250 ± 15 μm
Attenuation (Max)^c	5 dB/km @ 830 nm	≤ 2.0 dB/km	≤0.32 dB/km @ 1310 nm ≤0.18 dB/km @ 1550 nm	0.5 dB/km @ 1550 nm	20 dB/km @ 1900 nm^d (Typical) 250 dB/km @ 2300 nm^d(Typical)
NA	0.10 - 0.14	0.13 - 0.15	0.14	0.13	0.11
Insertion Loss (Typical)	1.5 dB Loss (Connector to Connector) @ 830 nm	1.0 dB Loss (Connector to Connector) @ 980 nm 0.7 dB Loss (Connector to Connector) @ 1064 nm	0.3 dB Loss (Connector to Connector) @ 1310 nm	0.3 dB Loss (Connector to Connector) @ 1550 nm	0.3 dB Loss (Connector to Connector) @ 2000 nm
Return Loss	50 dB Typical (40 dB Min)
Connectors	FC/PC Narrow Key (2.0 mm) on Both Ends 30126C3
Length^e	1 m (for items ending in -1) 2 m (for items ending in -2) 5 m (for items ending in -5) 10 m (for items ending in -10)
Protective Jacketing	?3 mm, Yellow FT030-Y
?	?	?	?	?	?

a.波长范围仅供参考并不能保证。

b.MFD是在工作波长下的标称计算值。

c.衰减度是指无接头光纤的规格。

d.SM2000光纤的衰减系数与波长高度相关。

e.并非所有类型的光纤跳线都可选所有长度，如需定制长度请见定制跳线页面。

键槽对准

FC/PC和FC/APC跳线键槽对准

FC/PC和FC/APC跳线带有2.0 mm窄键或2.2
mm宽键，可以插入匹配元件对应的槽中。键槽对准对于正确对齐所连光纤跳线的纤芯关重要，能够*地减少连接的插入损耗。

例如，Thorlabs精心设计和制造用于FC/PC和FC/APC终端跳线的匹配套管，以确保正确使用时能够实现良好的对准。为了达到z佳对准，需将跳线上的对准键插入对应匹配套管上的槽中。Thorlabs提供带有2.2 mm宽键槽或2.0 mm窄键槽的匹配套管。

宽键槽匹配套管
2.2 mm宽键槽匹配套管兼容宽键和窄键接头。但是，将窄键接头插入宽键槽时，接头可在匹配套管内轻微旋转(如左下方的动画所示)。这种配置对于FC/PC接头的跳线是可以接受的，但对于FC/APC应用，我们还是建议使用窄键槽匹配套管，以实现*对准。

窄键槽匹配套管
2.0 mm窄键槽匹配套管能够实现带角度窄键FC/APC接头的良好对准，如右下方的动画所示。因此，它们不兼容具有2.2 mm宽键的接头。请注意，Thorlabs制造的所有FC/PC和FC/APC跳线都使用窄键接头。

宽键匹配套管和接头之间的匹配

窄键匹配套管和接头之间的匹配

宽键槽匹配套管和窄键接头
窄键接头插入宽键槽匹配套管之后，接头还有旋转空间。对于窄键FC/PC接头而言，这一点可以接受，但对于窄键FC/APC接头而言，这会产生很大的耦合损耗。

激光诱导的光纤损伤

以下教程详述了无终端(裸露的)、有终端光纤以及其他基于激光光源的光纤元件的损伤机制，包括空气-玻璃界面(自由空间耦合或使用接头时)的损伤机制和光纤玻璃内的损伤机制。诸如裸纤、光纤跳线或熔接耦合器等光纤元件可能受到多种潜在的损伤(比如，接头、光纤端面和装置本身)。光纤适用的z大功率始终受到这些损伤机制的z小值的限制。

虽然可以使用比例关系和一般规则估算损伤阈值，但是，光纤的损伤阈值在很大程度上取决于应用和特定用户。用户可以以此教程为指南，估算*降低损伤风险的安全功率水平。如果遵守了所有恰当的制备和适用性指导，用户应该能够在的z大功率水平以下操作光纤元件；如果有元件并未z大功率，用户应该遵守下面描述的"实际安全水平"该，以安全操作相关元件。可能降低功率适用能力并给光纤元件造成损伤的因素包括，但不限于，光纤耦合时未对准、光纤端面受到污染或光纤本身有瑕疵。关于特定应用中光纤功率适用能力的深入讨论，请联系技术支持techsupport-cn@thorlabs.com。

Quick Links

Damage at the Air / Glass Interface

Intrinsic Damage Threshold

Preparation and Handling of Optical Fibers

空气-玻璃界面的损伤

空气/玻璃界面有几种潜在的损伤机制。自由空间耦合或使用光学接头匹配两根光纤时，光会入射到这个界面。如果光的强度很高，就会降低功率的适用性，并给光纤造成性损伤。而对于使用环氧树脂将接头与光纤固定的终端光纤而言，高强度的光产生的热量会使环氧树脂熔化，进而在光路中的光纤表面留下残留物。

损伤的光纤端面

未损伤的光纤端面

裸纤端面的损伤机制

Estimated Optical Power Densities on Air / Glass Interface^a
Type	Theoretical Damage Threshold^b	Practical Safe Level^c
CW (Average Power)	~1 MW/cm²	~250 kW/cm²
10 ns Pulsed (Peak Power)	~5 GW/cm²	~1 GW/cm²

a.所有值针对无终端(裸露)的石英光纤，适用于自由空间耦合到洁净的光纤端面。

b.这是可以入射到光纤端面且没有损伤风险的z大功率密度估算值。用户在高功率下工作前，必须验证系统中光纤元件的性能与可靠性，因其与系统有着紧密的关系。

c.这是在大多数工作条件下，入射到光纤端面且不会损伤光纤的安全功率密度估算值。

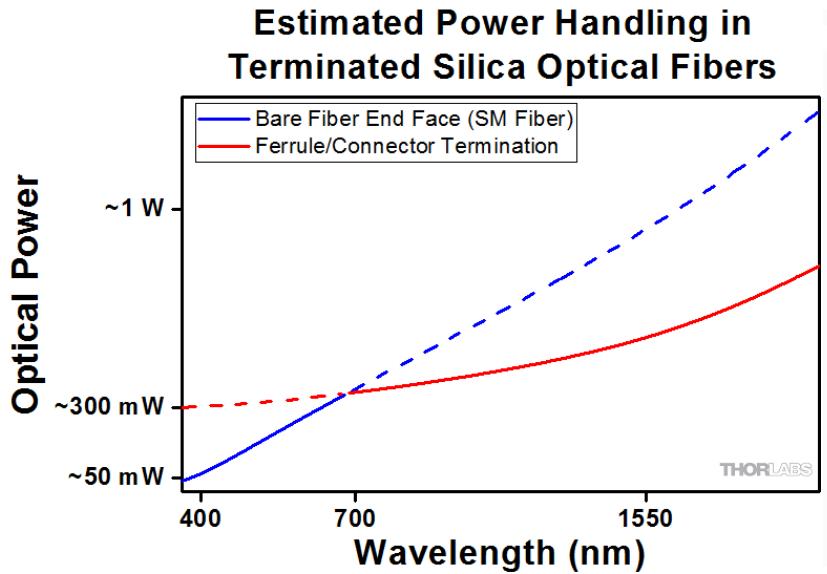

曲线图展现了带终端的单模石英光纤的大概功率适用水平。每条线展示了考虑具体损伤机制估算的功率水平。z大功率适用性受到所有相关损伤机制的z低功率水平限制(由实线表示)。

单模光纤跳线，FC/PC，320 - 430 nm

?光暗效应可忽略不计

?双重丙烯酸酯涂敷层

Fiber Type	Operating Wavelength	Cutoff Wavelength	Mode Field Diameter	Cladding Diameter	Coating Diameter	Max Attenuation^a	NA	Connectors	Jacket
SM300	320 - 430 nm	≤310 nm	2.0 - 2.4 μm @ 350 nm	125 ± 1.0 μm	245 ± 15 μm	≤70 dB/km @ 350 nm	0.12 - 0.14	FC/PC, 2.0 mm Narrow Key 30126C3	?3 mm FT030-Y

a
z大衰减数据是针对无接头的光纤。

产品型号	公英制通用
P1-30-FC-1	单模光纤跳线，1 m，320 - 450 nm，FC/PC
P1-30-FC-2	单模光纤跳线，2 m，320 - 450 nm，FC/PC

单模光纤跳线，FC/PC，405 - 532 nm

Fiber Type	Operating Wavelength	Cutoff Wavelength	Mode Field Diameter	Cladding Diameter	Coating Diameter	Max Attenuation^a	NA	Connectors	Jacket
SM400	405 - 532 nm	305 - 400 nm	2.5 - 3.4 μm @ 480 nm	125 ± 1.0 μm	245 ± 15 μm	≤50 dB/km @ 430 nm ≤30 dB/km @ 532 nm	0.12 - 0.14	FC/PC, 2.0 mm Narrow Key 30126C3	?3 mm FT030-Y

a.z大衰减数据是针对无接头光纤。

产品型号	公英制通用
P1-405B-FC-1	单模光纤跳线，1 m，488-633 nm，FC/PC
P1-405B-FC-2	单模光纤跳线，2 m，488-633 nm，FC/PC
P1-405B-FC-5	单模光纤跳线，5 m，488-633 nm，FC/PC

单模光纤跳线，FC/PC，633 - 780 nm

Fiber Type	Operating Wavelength^a	Cutoff Wavelength	Mode Field Diameter	Cladding Diameter	Coating Diameter	Max Attenuation^b	NA	Connectors	Jacket
SM600	633 - 780 nm	500 - 600 nm	3.6 - 5.3 μm @ 633 nm	125 ± 1.0 μm	245 ± 15 μm	≤ 15 dB/km @ 633 nm	0.10 - 0.14	FC/PC, 2.0 mm Narrow Key 30126C3	?3 mm FT030-Y

a.波长范围是截止波长和弯曲边缘之间的波段，即光纤低损耗传输TEM₀₀模的波段。这种光纤的弯曲边缘波长一般比截止波长大200 nm。

b.z大衰减数据是针对无接头光纤。

产品型号	公英制通用
P1-630A-FC-1	单模光纤跳线，1 m, 633-780 nm, FC/PC
P1-630A-FC-2	单模光纤跳线，2 m，633-780 nm，FC/PC
P1-630A-FC-5	单模光纤跳线，5 m，633-780 nm，FC/PC
P1-630A-FC-10	单模光纤跳线，10 m，633-780 nm，FC/PC

单模光纤跳线，FC/PC，780 - 970 nm

Fiber Type	Operating Wavelength	Cutoff Wavelength	Mode Field Diameter	Cladding Diameter	Coating Diameter	Max Attenuation^a	NA	Connectors	Jacket
780HP	780 - 970 nm	730 ± 30 nm	5.0 ± 0.5 μm @ 850 nm	125 ± 1 μm	245 ± 15 μm	< 3.5 dB/km @ 780 nm	0.13	FC/PC, 2.0 mm Narrow Key 30126C3	?3 mm FT030-Y

a.z大衰减数据是针对无接头光纤。

产品型号	公英制通用
P1-780A-FC-1	单模光纤跳线，1 m，780－970 nm，FC/PC
P1-780A-FC-2	Customer Inspired! 单模光纤跳线，2 m，780 - 970 nm，FC/PC
P1-780A-FC-5	Customer Inspired! 单模光纤跳线，5 m，780－970 nm，FC/PC

单模光纤跳线，FC/PC，830 - 980 nm

Fiber Type	Operating Wavelength^a	Cutoff Wavelength	Mode Field Diameter	Cladding Diameter	Coating Diameter	Max Attenuation^b	NA	Connectors	Jacket
SM800-5.6-125	830 - 980 nm	660 - 800 nm	4.7 - 6.9 μm @ 830 nm	125 ± 1.0 μm	245 ± 15 μm	< 5dB/km @ 830 nm	0.10 - 0.14	FC/PC, 2.0 mm Narrow Key 30126C3	?3 mm FT030-Y

a.波长范围是截止波长和弯曲边缘之间的波段，即光纤低损耗传输TEM₀₀模的波段。这种光纤的弯曲边缘波长一般比截止波长大200 nm。

b.z大衰减数据是针对无接头光纤。

产品型号	公英制通用
P1-830A-FC-1	单模光纤跳线，1 m，830-980 nm，FC/PC
P1-830A-FC-2	单模光纤跳线，2 m，830-980 nm，FC/PC
P1-830A-FC-5	单模光纤跳线，5 m，830-980 nm，FC/PC
P1-830A-FC-10	单模光纤跳线，10 m，830-980 nm，FC/PC

单模光纤跳线，FC/PC，980 - 1550 nm

Fiber Type	Operating Wavelength^a	Cutoff Wavelength	Mode Field Diameter	Cladding Diameter	Coating Diameter	Max Attenuation^b	NA	Connectors	Jacket
SM980-5.8-125	980 - 1550 nm	870 - 970 nm	5.3 - 6.4 μm @ 980 nm	125 ± 1.0 μm	245 ± 15 μm	≤ 2.0 dB/km	0.13 - 0.15	FC/PC, 2.0 mm Narrow Key 30126C3	?3 mm FT030-Y

a.设计波长为980 nm、1064 nm和1550 nm。

b.z大衰减数据是针对无接头光纤。

产品型号	公英制通用
P1-980A-FC-1	单模光纤跳线，1 m，980 - 1550 nm，FC/PC
P1-980A-FC-2	单模光纤跳线，2 m，980 - 1550 nm，FC/PC
P1-980A-FC-5	单模光纤跳线，5m，980 - 1550 nm，FC/PC

单模光纤跳线，SMF-28 Ultra，FC/PC，1260 - 1625 nm

Fiber Type	Operating Wavelength	Cutoff Wavelength	Mode Field Diameter	Cladding Diameter	Coating Diameter	Max Attenuation^a	NA	Connectors	Jacket
SMF-28 Ultra	1260 - 1625 nm	< 1260 nm	9.2 ± 0.4 μm @ 1310 nm 10.4 ± 0.5 μm @ 1550 nm	125 ± 0.7 μm	242 ± 5 μm	≤0.32 dB/km @ 1310 nm ≤0.18 dB/km @ 1550 nm	0.14	FC/PC, 2.0 mm Narrow Key 30126C3	?3 mm FT030-Y

a.z大衰减数据是针对无接头光纤。

产品型号	公英制通用
P1-SMF28E-FC-1	单模光纤跳线，1 m，1260 nm - 1625 nm, FC/PC
P1-SMF28E-FC-2	单模光纤跳线，2 m，1260 nm - 1625 nm, FC/PC
P1-SMF28E-FC-5	单模光纤跳线，5 m，1260 nm - 1625 nm, FC/PC
P1-SMF28E-FC-10	单模光纤跳线，10 m，1260 nm - 1625 nm, FC/PC

单模光纤跳线，FC/PC，nm

Fiber Type	Operating Wavelength	Cutoff Wavelength	Mode Field Diameter	Cladding Diameter	Coating Diameter	Max Attenuation^a	NA	Connectors	Jacket
1550BHP	nm	1400 ± 50 nm	9.5 ± 0.5 μm @ 1550 nm	125 ± 1.0 μm	250 ± 15 μm	0.5 dB/km @ 1550 nm	0.13	FC/PC, 2.0 mm Narrow Key 30126C3	?3 mm FT030-Y

a.z大衰减数据是针对无接头光纤。

产品型号	公英制通用
P1-1550A-FC-1	单模光纤跳线, 1 m, nm, FC/PC
P1-1550A-FC-2	单模光纤跳线, 2 m, nm, FC/PC
P1-1550A-FC-5	单模光纤跳线, 5 m, nm, FC/PC
P1-1550A-FC-10	单模光纤跳线, 10 m, nm, FC/PC

单模光纤跳线，FC/PC，nm

Fiber Type	Operating Wavelength	Cutoff Wavelength	Mode Field Diameter	Cladding Diameter	Coating Diameter	Typical Attenuation^a	NA	Connectors	Jacket
SM2000	nm	1750 ± 50 nm	13 ± 1 μm @ 1996 nm	125 ± 1 μm	245 ± 10 μm	20 dB/km (0.02 dB/m) @ 1.9 μm 250 dB/km (0.25 dB/m) @ 2.3 μm	0.12 ± 0.01	FC/PC, 2.0 mm Narrow Key 30126C3	?3 mm FT030-Y

a.SM2000光纤的衰减与波长高度相关。衰减数据是针对无接头光纤。

产品型号	公英制通用
P1-2000-FC-1	单模光纤跳线，1 m，nm，FC/PC
P1-2000-FC-2	Customer Inspired! 单模光纤跳线，2 m，nm，FC/PC

宽键匹配套管和接头之间的匹配
