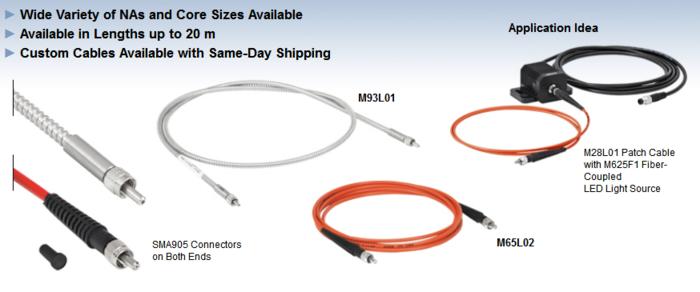

Thorlabs阶跃折射率多模光纤跳线：SMA-SMA

Thorlabs阶跃折射率多模光纤跳线：SMA-SMA特性

数值孔径：0.100.50

可选跳线对应波长范围从250 nm2400 nm

可选的长度大20 m

两端均为SMA905接头

?3 mm，?3.8 mm或?5 mm护套

可定制跳线

Thorlabs提供阶跃折射率多模光纤跳线产品，此类跳线的两端均为SMA905(直插芯)接头。这些跳线是250 nm2400 nm波长范围的理想选择。

每条跳线都带有两个罩在终端的保护帽，防止灰尘落入或其它损伤。我们也额外出售CAPM橡胶光纤保护帽和SMA端口的CAPMM金属螺纹光纤保护帽。本页所销售的所有跳线在美国都备有库存，可当天从美国发货。

本页大多数跳线有橙色(?3 mm)或红色(?3.8 mm)PVC松护套，而?1500?μm纤芯的跳线具有不锈钢铠甲。在光敏应用中使用大芯径(≥?1000?μm)或高数值孔径(≥0.50)的光纤时，我们建议选择不锈钢护套，因为杂散的环境光更容易通过?3 mm(型号：FT030)和?3.8 mm(型号：FT038)的光纤护套；另外，客户也可以购买使用我们黑色或不锈钢松护套的定制跳线(例如，FT030-BK，FT038-BK，FT061PS等)，大程度地减少进入光纤的杂散光。

这些跳线不用于需携带高光功率应用的光纤，因为过高的功率会使接头处的环氧树脂剧烈发热。详情请查看损伤阈值标签。Thorlabs提供备用光纤，除了不带接头的光纤与高光功率兼容外，其他都不兼容高光功率。下表中包含了选项的链接。

我们有各式各样的跳线和许多种类型的光纤接头，库存十分丰富，如果您没有找到适合您应用的跳线，请看我们的定制跳线网页来满足您的特定需求。

应用

光谱学

照明

LED能量传输

医疗仪器

光遗传学

Item #	Core	NA	Wavelength?Range^a	Fiber Used
M65L	?10?μm	0.10	400 to 550 nm and700 to 1000 nm	FG010LDA
M68L	?25?μm	0.10	400 to 550 nm and700 to 1400 nm	FG025LJA
M14L	?50?μm	0.22	400 to 2400 nm (Low OH)	FG050LGA
M96L	?105?μm	0.10	400 to 2100 nm (Low OH)	FG105LVA
M15L	?105?μm	0.22	400 to 2400 nm (Low OH)	FG105LCA
M92L	?200?μm	0.22	250 to 1200 nm (High OH)	FG200UEA
M25L	?200?μm	0.22	400 to 2200 nm (Low OH)	FG200LCC
M38L	?200?μm	0.39	400 to 2200 nm (Low OH)	FT200EMT
M44L	?200?μm	0.50	400 to 2200 nm (Low OH)	FP200ERT
M28L	?400?μm	0.39	400 to 2200 nm (Low OH)	FT400EMT
M45L	?400?μm	0.50	400 to 2200 nm (Low OH)	FP400ERT
M37L	?550?μm	0.22	400 to 2200 nm (Low OH)	FG550LEC
M29L	?600?μm	0.39	400 to 2200 nm (Low OH)	FT600EMT
M53L	?600?μm	0.50	400 to 2200 nm (Low OH)	FP600ERT
M35L	?1000?μm	0.39	400 to 2200 nm?(Low OH)	FT1000EMT
M59L	?1000?μm	0.50	400 to 2200 nm (Low OH)	FP1000ERT
M93L	?1500?μm	0.39	300 to 1200 nm (High OH)	FT1500UMT
M107L	?1500?μm	0.50	400 to 2200 nm (Low OH)	FP1500ERT

点击波长范围查看衰减曲线图。一些曲线图上有阴影区域，表示特定的波长范围。

In-Stock ?Multimode Fiber Optic Patch Cable Selection
Step Index					Graded ?Index	Fiber Bundles
Uncoated	Coated	Mid-IR	Optogenetics	Specialized Applications	Graded ?Index
SMA ?FC/PC ?FC/PC to SMA ?Square-Core FC/PC and SMA	AR-Coated SMA ?HR-Coated FC/PC ?Beamsplitter-Coated FC/PC	Fluoride FC and SMA	Lightweight FC/PC ?Lightweight SMA ?Rotary Joint FC/PC and SMA	High-Power SMA ?UHV, High-Temp. SMA ?Armored SMA ?Solarization-Resistant SMA	FC/PC ?FC/PC to LC/PC

实验观测

Thorlabs实验观测：利用多模光纤修改光束轮廓

我们在此给出探索多模光纤输出光束轮廓如何受到光束入射角影响的实验测量结果。有些应用中可能需要其他诸如高帽或甜甜圈等轮廓的光束分布，而不需要一般光学元件提供的固有高斯分布。这里，我们探索了改变聚焦激光束进入多模光纤跳线时的入射角所产生的影响。将光垂直聚焦于光纤面，会产生近高斯输出光束轮廓(图1)，增大入射角则会产生高帽(图2)和甜甜圈(图3)形状的光束轮廓。这些结果展现了利用多模光纤改变光束轮廓的方法。

实验中，我们使用一根M38L01纤芯?200?μm、数值孔径0.39的阶跃折射率光纤跳线(裸纤型号FT200EMT)作为聚焦光束耦合的待测光纤。将输入光以0°、11°和15°入射到多模光纤的入射面，分别产生初始轮廓、高帽轮廓和甜甜圈轮廓。每次改变角度时，都要优化输入光纤的对准，同时用功率计监测输出功率，确保实现大的耦合。然后，在9秒的曝光时间下采集图像，并评估光束轮廓的形状。注意，曝光过程中，会在耦合光学元件之间(待测光纤之前)手动旋转1500 grit的散射片，以减少空间相干，形成干净的输出光束轮廓。

假设一种光线追迹模型，存在两种沿着多模光纤传播的常见光线：(a)子午光线，每次反射之后都通过光纤的中心轴，和(b)斜光线，不通过光纤的中心轴。下面的图片展现了实验过程中观察到的三种基本光线传播情况。图4和图6分别绘制出了子午光线和斜光线通过多模光纤的传播，以及在光纤输出端的相关理论光束分布。如图6所示，斜光线沿着光纤以与半径r为圆的内部焦散线相切的螺旋路径传播。图5描绘了子午光线和斜光线的光束传播和光束分布。我们通过改变光耦合到多模光纤的入射角，修改子午光线与斜光线的传播，使输出光束从近高斯分布(主要是子午光线，请看图1)变成高帽分布(子午光线和斜光线混合，请看图2)，再变成甜甜圈分布(主要是斜光线，请看图3)。图4到图6显示的光束轮廓都在离光纤端面5 mm处获得。这些结果体现了利用标准的多模光纤跳线以一种相对低成本的方法将入射高斯轮廓修改成高帽和甜甜圈轮廓，且损耗极微。有关使用的实验装置和总结结果详情，请点击这里。

图 1.入射角为0°时获得的近高斯光束轮廓(垂直于光纤面)

图 2.入射角为11°时获得的高帽光束轮廓

图 3.入射角为15°时获得的甜甜圈光束轮廓

图 4.对应近高斯输出轮廓的子午光线传播

图 5.对应甜甜圈轮廓的斜光线传播

图 6.对应高帽轮廓的子午光线和斜光线传播

SMA-SMA光纤跳线，?10?μm，数值孔径0.1，低羟基

Fiber	Core ?Diameter	NA	Cladding ?Diameter	Coating ?Diameter	Wavelength Range	Attenuation Plot	Jacket
FG010LDA	10 ± 3?μm	0.100 ± 0.015	125 ± 2?μm	245 ± 10?μm	400 - 550 nm and 700 - 1000 nm		FT030 (?3 mm)

产品型号	公英制通用
M65L01	SMA-SMA光纤跳线，?10?μm，数值孔径0.10，低羟基，1米
M65L02	SMA-SMA光纤跳线，?10?μm，数值孔径0.10，低羟基，2米

SMA-SMA光纤跳线，?25?μm，数值孔径0.1，低羟基

Fiber	Core ?Diameter	NA	Cladding ?Diameter	Coating ?Diameter	Wavelength Range	Attenuation Plot	Jacket
FG025LJA	25 ± 3?μm	0.100 ± 0.015	125 ± 2?μm	245 ± 10?μm	400 - 550?nm and 700 - 1400 nm		FT030 (?3 mm)

产品型号	公英制通用
M68L01	SMA-SMA光纤跳线，?25?μm，数值孔径0.10，低羟基，1米
M68L02	SMA-SA光纤跳线，?25?μm，数值孔径0.10，低羟基，2米

SMA-SMA光纤跳线，?50?μm，数值孔径0.22，低羟基

Fiber	Core ?Diameter	NA	Cladding ?Diameter	Short-Term ?Bend Radius^a	Long-Term ?Bend Radius^a	Wavelength?Range	Attenuation?Plot	Jacket
FG050LGA	50?μm?±?2%	0.22 ± 0.02	125 ± 1?μm	15 mm	30 mm	400 to 2400 nm ?(Low OH)		?FT030? ?(?3 mm)

受光纤限制。

产品型号	公英制通用
M14L01	SMA-SMA光纤跳线，?50?μm，数值孔径0.22，低羟基，1米
M14L02	SMA-SMA光纤跳线，?50?μm，数值孔径0.22，低羟基，2米
M14L05	SMA-SMA光纤跳线，?50?μm，数值孔径0.22，低羟基，5米
M14L10	SMA-SMA光纤跳线，?50?μm，数值孔径0.22，低羟基，10米
M14L20	SMA-SMA光纤跳线，?50?μm，数值孔径0.22，低羟基，20米

SMA-SMA光纤跳线，?105?μm，数值孔径0.1，低羟基

Fiber	Core ?Diameter	NA	Cladding ?Diameter	Coating ?Diameter	Wavelength Range	Attenuation Plot	Jacket
FG105LVA	105?±?3?μm	0.100 ± 0.015	125 ± 2?μm	250 ± 10?μm	400 - 2100 nm		FT030 (?3 mm)

产品型号	公英制通用
M96L01	SMA-SMA光纤跳线，?105?μm，数值孔径0.10，低羟基，1米
M96L02	SMA-SMA光纤跳线，?105?μm，数值孔径0.10，低羟基，2米

SMA-SMA光纤跳线，?105?μm，数值孔径0.22，低羟基

Fiber	Core ?Diameter	NA	Cladding ?Diameter	Short-Term ?Bend Radius^a	Long-Term ?Bend Radius^a	Wavelength?Range	Attenuation?Plot	Jacket
FG105LCA	105?μm± 2%	0.22 ± 0.02	125?±?1?μm	15 mm	30 mm	400 to 2400 nm ?(Low OH)		?FT030? ?(?3 mm)

受光纤限制。

产品型号	公英制通用
M15L01	SMA-SMA光纤跳线，?105?μm，数值孔径0.22，低羟基，1米
M15L02	SMA-SMA光纤跳线，?105?μm，数值孔径0.22，低羟基，2米
M15L05	SMA-SMA光纤跳线，?105?μm，数值孔径0.22，低羟基，5米
M15L10	SMA-SMA光纤跳线，?105?μm，数值孔径0.22，低羟基，10米
M15L20	SMA-SMA光纤跳线，?105?μm，数值孔径0.22，低羟基，20米

SMA-SMA光纤跳线，?200?μm，数值孔径0.22，高羟基

Fiber	Core ?Diameter	NA	Cladding ?Diameter	Short-Term ?Bend Radius^a	Long-Term ?Bend Radius^a	Wavelength?Range	Attenuation?Plot	Jacket
FG200UEA	200?μm±?2%	0.22 ± 0.02	220 ±?2?μm	26 mm	53 mm	250 - 1200 nm ?(High OH)		?FT030? ?(?3 mm)

受光纤限制。

产品型号	公英制通用
M92L01	SMA-SMA光纤跳线，?200?μm，数值孔径0.22，高羟基，1米
M92L02	SMA-SMA光纤跳线，?200?μm，数值孔径0.22，高羟基，2米

SMA-SMA光纤跳线，?200?μm，数值孔径0.22，低羟基

Fiber	Core ?Diameter	NA	Cladding ?Diameter	Short-Term ?Bend Radius^a	Long-Term ?Bend Radius^a	Wavelength?Range	Attenuation?Plot	Jacket
FG200LCC	200 ± 8?μm	0.22 ± 0.02	240 ± 5?μm	12?mm	24 mm	400 to 2200 nm ?(Low OH)		?FT030? ?(?3 mm)

受到光纤限制。

产品型号	公英制通用
M25L01	SMA-SMA光纤跳线，?200?μm，数值孔径0.22，低羟基，1米
M25L02	SMA-SMA光纤跳线，?200?μm，数值孔径0.22，低羟基，2米
M25L05	SMA-SMA光纤跳线，?200?μm，数值孔径0.22，低羟基，5米

SMA-SMA光纤跳线，?200?μm，数值孔径0.39，低羟基

Fiber	Core ?Diameter	NA	Cladding ?Diameter	Short-Term ?Bend Radius^a	Long-Term ?Bend Radius^a	Wavelength?Range	Attenuation?Plot	Jacket
FT200EMT	200 ± 5?μm	0.39	225 ± 5?μm	9 mm	18 mm	400 to 2200 nm ?(Low OH)		?FT030? ?(?3 mm)

受光纤限制。

产品型号	公英制通用
M38L01	SMA-SMA光纤跳线，?200?μm，数值孔径0.39，低羟基，1米
M38L02	SMA-SMA光纤跳线，?200?μm，数值孔径0.39，低羟基，2米

SMA-SMA光纤跳线，?200?μm，数值孔径0.50，低羟基

Fiber	Core ?Diameter	NA	Cladding ?Diameter	Short-Term ?Bend Radius^a	Long-Term ?Bend Radius^a	Wavelength?Range	Attenuation?Plot	Jacket
FP200ERT	200 ± 5?μm	0.50	225 ± 5?μm	8?mm	16 mm	400 to 2200 nm ?(Low OH)		?FT030? ?(?3 mm)

受光纤限制。

产品型号	公英制通用
M44L01	SMA-SMA光纤跳线，?200?μm，数值孔径0.50，低羟基，1米
M44L02	SMA-SMA光纤跳线，?200?μm，数值孔径0.50，低羟基，2米

SMA-SMA光纤跳线，?400?μm，数值孔径0.39，低羟基

Fiber	Core ?Diameter	NA	Cladding ?Diameter	Short-Term ?Bend Radius^a	Long-Term ?Bend Radius^a	Wavelength?Range	Attenuation?Plot	Jacket
FT400EMT	400 ± 8?μm	0.39	425 ± 10?μm	20 mm	40 mm	400 to 2200 nm ?(Low OH)		?FT030? ?(?3 mm)

受光纤限制。

产品型号	公英制通用
M28L01	SMA-SMA光纤跳线，?400?μm，数值孔径0.39，低羟基，1米
M28L02	SMA-SMA光纤跳线，?400?μm，数值孔径0.39，低羟基，2米
M28L05	SMA-SMA光纤跳线，?400?μm，数值孔径0.39，低羟基，5米

SMA-SMA光纤跳线，?400?μm，数值孔径0.50，低羟基

Fiber	Core ?Diameter	NA	Cladding ?Diameter	Short-Term ?Bend Radius^a	Long-Term ?Bend Radius^a	Wavelength?Range	Attenuation?Plot	Jacket
FP400ERT	400 ± 8?μm	0.50	425 ± 10?μm	16?mm	32?mm	400 to 2200 nm ?(Low OH)		?FT030? ?(?3 mm)

受光纤限制。

产品型号	公英制通用
M45L01	SMA-SMA光纤跳线，?400?μm，数值孔径0.50，低羟基，1米
M45L02	SMA-SMA光纤跳线，?400?μm，数值孔径0.50，低羟基，2米

SMA-SMA光纤跳线，?550?μm，数值孔径0.22，低羟基

Fiber	Core ?Diameter	NA	Cladding ?Diameter	Short-Term ?Bend Radius^a	Long-Term ?Bend Radius^a	Wavelength?Range	Attenuation?Plot	Jacket
FG550LEC	550 ± 19?μm	0.22 ± 0.02	600 ± 10?μm	30 mm	60 mm	400 to 2200 nm ?(Low OH)		?FT030? ?(?3 mm)

受光纤限制。

产品型号	公英制通用
M37L01	SMA-SMA光纤跳线，?550?μm，数值孔径0.22，低羟基，1米
M37L02	SMA-SMA光纤跳线，?550?μm，数值孔径0.22，低羟基，2米

SMA-SMA光纤跳线，?600?μm，数值孔径0.39，低羟基

Fiber	Core ?Diameter	NA	Cladding ?Diameter	Short-Term ?Bend Radius^a	Long-Term ?Bend Radius^a	Wavelength?Range	Attenuation?Plot	Jacket
FT600EMT	600 ± 10?μm	0.39	630 ± 10?μm	30 mm	60 mm	400 to 2200 nm ?(Low OH)		?FT030? ?(?3 mm)

受光纤限制。

产品型号	公英制通用
M29L01	SMA-SMA光纤跳线，?600?μm，数值孔径0.39，低羟基，1米
M29L02	SMA-SMA光纤跳线，?600?μm，数值孔径0.39，低羟基，2米
M29L05	SMA-SMA光纤跳线，?600?μm，数值孔径0.39，低羟基，5米

SMA-SMA光纤跳线，?600?μm，数值孔径0.50，低羟基

Fiber	Core ?Diameter	NA	Cladding ?Diameter	Short-Term ?Bend Radius^a	Long-Term ?Bend Radius^a	Wavelength?Range	Attenuation?Plot	Jacket
FP600ERT	600 ± 12?μm	0.50	630 ± 10?μm	24?mm	48?mm	400 to 2200 nm ?(Low OH)		?FT030? ?(?3 mm)

受光纤限制。

产品型号	公英制通用
M35L01	SMA-SMA光纤跳线，?1000?μm，数值孔径0.39，低羟基，1米
M35L02	SMA-SMA光纤跳线，?1000?μm，数值孔径0.39，低羟基，2米

SMA-SMA光纤跳线，?1000?μm，数值孔径0.50，低羟基

Fiber	Core ?Diameter	NA	Cladding ?Diameter	Short-Term ?Bend Radius^a	Long-Term ?Bend Radius^a	Wavelength?Range	Attenuation?Plot	Jacket
FP1000ERT	1000?μm?±2%	0.50	1035?±15?μm	40?mm	80?mm	400 to 2200 nm ?(Low OH)		?FT030? ?(?3 mm)

受到光纤的限制。

产品型号	公英制通用
M59L01	SMA-SMA光纤跳线，?1000?μm，数值孔径0.50，低羟基，1米
M59L02	M59L02SMA-SMA光纤跳线，?1000?μm，数值孔径0.50，低羟基，2米

SMA-SMA光纤跳线，?1500?μm，数值孔径0.39，高羟基

Fiber	Core ?Diameter	NA	Cladding ?Diameter	Short-Term ?Bend Radius^a	Long-Term ?Bend Radius^a	Wavelength?Range	Attenuation?Plot	Jacket
FT1500UMT	1500 ±30?μm	0.39	1550 ±?31?μm	75?mm	150 mm	300 to 1200 nm ?(High OH)		?FT030? ?(?3 mm)

受光纤限制。

产品型号	公英制通用
M93L01	SMA-SMA不锈钢光纤跳线，?1500?μm，数值孔径0.39，高羟基，1米
M93L02	SMA-SMA不锈钢光纤跳线，?1500?μm，数值孔径0.39，高羟基，2米

SMA-SMA光纤跳线，?1500?μm，数值孔径0.50，低羟基

Fiber	Core ?Diameter	NA	Cladding ?Diameter	Short-Term ?Bend Radius^a	Long-Term ?Bend Radius^a	Wavelength?Range	Attenuation?Plot	Jacket
FP1500ERT	1500 ±30?μm	0.50	1550 ±?31?μm	75?mm	150 mm	400 - 2200 nm ?(Low OH)		?FT030? ?(?3 mm)

受光纤限制。

产品型号	公英制通用
M107L01	SMA-SMA不锈钢光纤跳线，?1500?μm，数值孔径0.50，低羟基，1米
M107L02	SMA-SMA不锈钢光纤跳线，?1500?μm，数值孔径0.50，低羟基，2米
