带封装的消色差成对套件
? ?
TECHSPEC Mounted Achromatic Lens Pairs
15mm 和 30mm 直径选项
AR 镀膜镜片
提供带封装的消色差成对套件

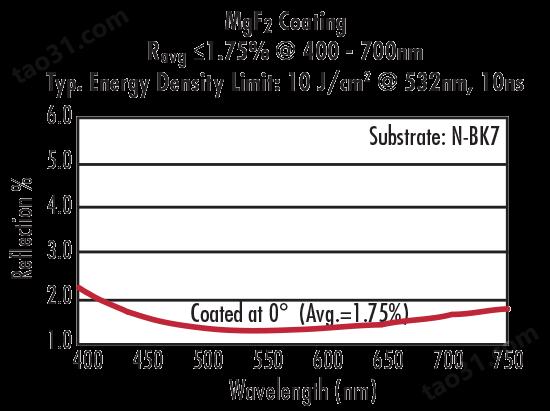

通用规格| 涂层: | MgF2 (400-700nm) |
| 涂层规格: | Ravg ≤1.75% @ 400 - 700nm |
| 防护罩容差 (mm): | +0.0/-0.10 on Diameter, ±0.2 on Length |
| 构造 : | Achromat Pair in Anodized Aluminum Housing |
| 波长范围 (nm): | 400 - 700 |
产品介绍
我们的15.0mm和30.0mm 带封装消色差成对套件将备受青睐的TECHSPEC? 消色差透镜合并到中继及投影应用所用的常见配置中。每个透镜组都封装在细长的铝制外框内，每组都随时可以结合OEM的应用，无需移动单个光学元件。15.0mm的成对套件可利用 螺旋镜筒配件连接C接口元件。此外，每个透镜都已定位，以实现.佳性能。所有透镜均带有MgF2镀膜。低 f/# 的成对套件可能不是成像应用的理想选择，需要视具体性能要求而定。可在空管中加入柱面透镜以产生光线或光片。另有带封装消色差透镜成对套件可供选择。
技术数据
? ??
? ?

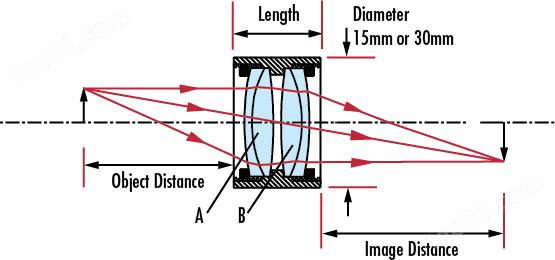

| EFL A (mm) | EFL B (mm) | 防护罩直径 (mm) | 放大率 | 物距 (mm)? | 图像距离 (mm) | 产品编码 |
| 14.00 | 14.00 | 15 | 1:1 | 7.11 | 7.11 | #43-992 |
| 14.00 | 20.00 | 15 | 1:1.43 | 7.11 | 12.90 | #43-993 |
| 14.00 | 25.00 | 15 | 1:1.78 | 7.11 | 18.05 | #43-994 |
| 14.00 | 30.00 | 15 | 1:2.14 | 7.11 | 22.06 | #43-995 |
| 20.00 | 20.00 | 15 | 1:1 | 12.90 | 12.90 | #55-270 |
| 20.00 | 25.00 | 15 | 1:1.25 | 12.90 | 18.05 | #43-996 |
| 20.00 | 30.00 | 15 | 1:1.5 | 12.90 | 22.06 | #43-997 |
| 25.00 | 25.00 | 15 | 1:1 | 18.05 | 18.05 | #55-271 |
| 25.00 | 30.00 | 15 | 1:1.2 | 18.05 | 22.06 | #43-998 |
| 25.00 | 35.00 | 15 | 1:1.4 | 18.05 | 28.31 | #55-273 |
| 30.00 | 30.00 | 15 | 1:1 | 22.06 | 22.06 | #43-999 |
| 30.00 | 40.00 | 15 | 1:1.33 | 22.06 | 33.30 | #55-274 |
| 40.00 | 40.00 | 15 | 1:1 | 33.30 | 33.30 | #46-000 |
| 40.00 | 50.00 | 15 | 1:1.25 | 33.30 | 43.47 | #55-275 |
| 40.00 | 60.00 | 15 | 1:1.5 | 33.30 | 53.55 | #46-001 |
| 50.00 | 50.00 | 15 | 1:1 | 43.47 | 43.47 | #55-272 |
| 30.00 | 30.00 | 30 | 1:1 | 19.19 | 19.19 | #46-002 |
| 30.00 | 40.00 | 30 | 1:1.33 | 19.19 | 29.31 | #46-003 |
| 30.00 | 50.00 | 30 | 1:1.67 | 19.19 | 39.68 | #46-004 |
| 30.00 | 75.00 | 30 | 1:2.50 | 19.19 | 65.18 | #46-005 |
| 30.00 | 100.00 | 30 | 1:3.33 | 19.19 | 90.13 | #46-006 |
| 40.00 | 40.00 | 30 | 1:1 | 29.31 | 29.31 | #46-007 |
| 40.00 | 50.00 | 30 | 1:1.25 | 29.31 | 39.68 | #46-008 |
| 40.00 | 75.00 | 30 | 1:1.88 | 29.31 | 65.18 | #46-009 |
| 40.00 | 100.00 | 30 | 1:2.50 | 29.31 | 90.13 | #46-010 |
| 50.00 | 50.00 | 30 | 1:1 | 39.68 | 39.68 | #46-011 |
| 50.00 | 75.00 | 30 | 1:1.50 | 39.68 | 65.18 | #46-012 |
| 60.00 | 60.00 | 30 | 1:1 | 48.12 | 48.12 | #55-276 |
| 60.00 | 75.00 | 30 | 1:1.25 | 48.12 | 65.18 | #55-279 |
| 75.00 | 75.00 | 30 | 1:1 | 65.18 | 65.18 | #55-277 |
| 75.00 | 100.00 | 30 | 1:1.33 | 65.18 | 90.13 | #55-280 |
| 100.00 | 100.00 | 30 | 1:1 | 90.13 | 90.13 | #55-278 |
