氟化镁/氟化钡/氟化钙/氟化锂光学镜片类
氟化锂光学镜片类

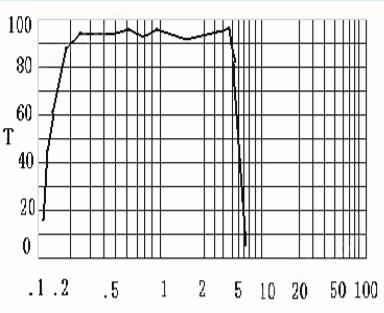

透过曲线图：
光学性质：
透过波长范围 |
120nm---7000nm |
密度 (g . cm -3 ) |
2.639 |
介电常数 |
9.1 @ 25℃ |
热膨胀系数 (1/ ℃) |
37*10-6 |
热导率(J/k.m.s) |
40.1 @ 41℃ |
热容量(J/g.k) |
1.562 @10℃ |
knoop硬度(kg/mm2) |
102-113 |
杨氏模量(GPa) |
64.79 |
视在弹性(Mpa) |
11.2 |
泊松比 |
0.32 |
剪切模(Gpa) |
55.14 |
体弹模量(Gpa) |
62.03 |
热光系数 |
C11=97.4 ? C11=40.4? ? C 11 =55.4 |
水溶性(g/l) |
2.7 |
折射率 |
1.3943 @ 500nm |
热光系数 ,dn/dT (1/k) |
-12.7*10-6 @600nm |
反射损耗(%) |
5.3 @500.nm |
氟化锂光学镜片
透 射光谱范围为 通常用于热成像系统 航天光学系统 和准分子激光光学系统 |
|||
技术要求 |
商业级 |
精密级 |
高精密级 |
尺寸范围 |
1-600mm |
2-600mm |
2-600mm |
尺寸公差 |
土0.1mm |
土0.025mm |
土0.01mm |
厚度公差 |
土0.1mm |
土0.025mm |
土0.01mm |
角度公差 |
± 3′ |
± 15′′ |
± 5′′ |
表面质量 |
60-40 |
40-20 |
20-10 |
表面精度 |
1.0λ |
λ/10 |
λ/20 |
倒边 |
0.1-0.5mm*45 ° |
||
材料 |
氟化锂 |
||
氟化钙光学镜片类
氟化钙(CaF2)晶体在250nm至7um之间的透射率优良，因此它被广汉应用到分光棱镜窗口片和透镜等产 品上。在紫外，可见和红外波段具有良好的透过率，广泛用于激光，红外光学，紫外光学和探测器等科 技领域，特别是它们在紫外波段的光学性能很好，是目前已知的紫外截止波段的光学晶体，透过率高，荧光 辐射很小，是紫外光电探测器，紫外激光器和紫外光学系统的理想材料。由于其吸收度低，损伤阈值高，因 此成为了准分子激光光学的理想选择。氟化钙的低折射率也使其在不镀增透膜的情况下即可使用。氟化钙的 努氏硬度为158.3，硬度高，抗机械冲击和热冲击能力强。
透过曲线图：
光学性质：
透过波长范围 |
130nm --- 10000nm |
材料 |
氟化钙 (CaF2) |
密度 (g . cm -3 ) |
3.18 |
介电常数 |
6.76 @1HMZ |
熔点 (℃) |
1360 |
化学纯度 (%) |
99.9996 |
热膨胀系数 (1/ ℃) |
18.85* 10-6 |
7.3* 10 -6@373k |
|
热导率(J/k.m.s) |
9.71 |
热容量(J/g.k) |
0.854 |
knoop硬度(kg/mm2) |
158.3 |
杨氏模量(GPa) |
75.8 |
剪切模量(GPa) |
33.77 |
泊松比 |
0.26 |
体弹模量(Gpa) |
82.71 |
反射损耗（2面） |
5.4% @ 5000nm |
热光系数.dn/dT(1/℃ ) |
-10.6*10 -6 |
氟化钙光学镜片-氟化钙窗口
楔角棱镜（又名楔角棱镜）是一种带有倾角斜面的光学棱镜，主要 在光学领域用于光束控制偏移。 楔角棱镜两面的倾角比较小。它能够使 得光路向较厚的一边偏折，如果只使应用于红外成像或监控、遥测或红外分光镜等光学系 |
|||
技术要求 |
商业级 |
精密级 |
高精密级 |
尺寸范围 |
1-600mm |
2-600mm |
2-600mm |
尺寸公差 |
土0.1mm |
土0.025mm |
土0.01mm |
厚度公差 |
土0.1mm |
土0.025mm |
土0.01mm |
角度公差 |
± 3′ |
± 30′′ |
± 2′′ |
表面质量 |
60-40 |
40-20 |
20-10 |
表面精度 |
1.0λ |
λ/10 |
λ/20 |
倒边 |
0.1-0.5mm*45 ° |
||
材料 |
氟化钙或其它晶体材料 |
||
直径mm |
厚度mm |
镀膜要求 |
直径mm |
厚度mm |
10 |
1 |
可根据客户要求 订制镀膜要求 |
75 |
3 |
12.5 |
1 |
75 |
5 |
|
20 |
2 |
76.2 |
6 |
|
25 |
1.5/3 |
80 |
8 |
|
30 |
3 |
90 |
10 |
|
38.1 |
3 |
100 |
10 |
|
40 |
2/4 |
150 |
15 |
|
50 |
3 |
180 |
18 |
|
50.8 |
3 |
200 |
20 |
|
63.5 |
5 |
300 |
35 |
氟化钙光学镜片-氟化钙棱镜
直角棱镜一般用于弯曲图像路径或将光路转折 90°。本产品可产生左旋性的图像。 直角棱镜也可 用于合成图像/光束偏移等应用高精度直角透镜具 有低弧秒公差，适用于各种红外应用。 关于该产 品有无现货或需要订制其它尺寸，请联系销售部 |
|||
技术要求 |
商业级 |
精密级 |
高精密级 |
尺寸范围 |
1-300mm |
2-300mm |
2-300mm |
尺寸公差 |
土0.1mm |
土0.025mm |
土0.01mm |
厚度公差 |
土0.1mm |
土0.025mm |
土0.01mm |
角度公差 |
± 3′ |
± 15′′ |
± 2′′ |
表面质量 |
60-40 |
40-20 |
20-10 |
表面精度 |
1.0λ |
λ/10 |
λ/20 |
倒边 |
0.1-0.5mm*45 ° |
||
材料 |
氟化钙或其它晶体材料 |
||
氟化镁/氟化钡/氟化钙/氟化锂光学镜片类
氟化钡光学镜片类
氟化钡(BaF2)在200—9500nm光谱范围有接近90%的光学透过率。具有宽广的带宽透射率，可从远紫外 透射到长波红外，因此可以用于各种应用，如红外分光镜。氟化钡的低折射率为1.48，可在无需增透膜的情 况下提供高透射率。在干燥环境下，氟化钙窗口片可忍受高达800°的环境温度，但长时间与水分接触将会降 低真空紫外光范围中的透射率。然而，相比氟化钙窗口，氟化钡窗口片对水分的抵抗力较低，BaF2窗口片是 能抵抗辐射的光学氟化物，当却拥有较低的UV透射。BaF2的努氏硬度为82，对热冲击非常敏感通常 应用于低温制冷成像系统，航天光学系统和激光光学系统中的透镜，分束镜，滤光片，棱镜和窗口等。该材 料有的水溶解主适合干燥环境下使用。
透过曲线图：
光学性质：
透过波长范围 |
150nm —12500nm |
密度 (g . cm -3 ) |
4.89 |
介电常数 |
7.33 @1HMZ |
熔点 (℃) |
1280 |
热膨胀系数 (1/ ℃) |
1.81*10-6@-100----+200 |
热导率(J/k.m.s) |
11.72 @ 286k |
热容量(J/g.k) |
0.410 @300k |
knoop硬度(kg/mm2) |
82 |
杨氏模量(GPa) |
53.07 |
视在弹性(Mpa) |
26.89 |
泊松比 |
0.343 |
剪切模(Gpa) |
25.4 |
体弹模量(Gpa) |
56.4 |
热光系数.dn/dT(1/℃ ) |
-10.6*10 -6 |
带隙(ev) |
26.89 |
水溶性(g/l) |
1.7 |
氟化钡光学镜片-氟化钡窗口
应用于红外成像或监控 、 红外测温 、 遥测或红外分光镜等光学系统 |
|||
技术要求 |
商业级 |
精密级 |
高精密级 |
尺寸范围 |
1-600mm |
2-600mm |
2-600mm |
尺寸公差 |
土0.1mm |
土0.025mm |
土0.01mm |
厚度公差 |
土0.1mm |
土0.025mm |
土0.01mm |
角度公差 |
± 3′ |
± 15′′ |
± 5′′ |
表面质量 |
60-40 |
40-20 |
20-10 |
表面精度 |
1.0λ |
λ/10 |
λ/20 |
倒边 |
0.1-0.5mm*45 ° |
||
材料 |
氟化钡 |
||
直径mm |
厚度mm |
镀膜要求 |
直径mm |
厚度mm |
10 |
1 |
可根据客户要求 订制镀膜要求 |
75 |
3 |
12.5 |
1 |
75 |
5 |
|
20 |
2 |
76.2 |
6 |
|
25 |
3 |
80 |
8 |
|
30 |
3 |
90 |
10 |
|
38.1 |
3 |
100 |
10 |
|
40 |
4 |
150 |
15 |
|
50 |
3 |
180 |
18 |
|
50.8 |
3 |
200 |
20 |
|
63.5 |
5 |
300 |
35 |
氟化钡光学镜片-氟化钡棱镜
应用于红外成像或监控、红外测温、遥测或红外分 光镜等光学系统。关于该产品有无现货或需要订制其它 尺寸，请联系销售部 |
|||
技术要求 |
商业级 |
精密级 |
高精密级 |
尺寸范围 |
1-300mm |
2-300mm |
2-300mm |
尺寸公差 |
土0.1mm |
土0.025mm |
土0.01mm |
厚度公差 |
土0.1mm |
土0.025mm |
土0.01mm |
角度公差 |
± 3′ |
± 30′′ |
± 5′′ |
表面质量 |
60-40 |
40-20 |
20-10 |
表面精度 |
1.0λ |
λ/10 |
λ/20 |
倒边 |
0.1-0.5mm*45 ° |
||
材料 |
氟化钡 |
||
氟化镁光学镜片类
氟化镁(MGF2)晶体，硬度高，抗机械冲击和热冲击能力强，是一种双折射晶体，具有优良的带宽透射率， 可进行深UV及中红外透射。DUV透射使其非常适合用于氢莱曼线，UV辐射源和接收器，以及准分子激光应 用。氟化镁是一种强力的材料，可用于抵抗化学腐蚀，激光损伤，机械冲击和热冲击。他的努氏硬度为415， 折射率为1.38。

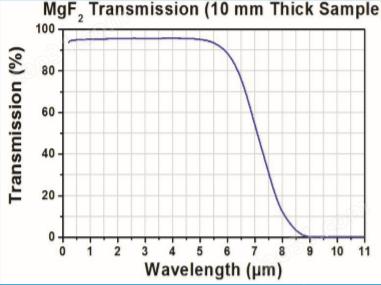

透过曲线图：
光学性质：
透过波长范围 |
110nm---7500nm |
材料 |
氟化镁(MGF2) |
密度 (g . cm -3 ) |
3.177 |
介电常数 |
4.87(平行C轴),5.44( 垂直C轴) |
熔点 (℃) |
1255 |
化学纯度(%) |
99.9996 |
热膨胀系数 (1/ ℃) |
13.7* 10-6(平行) 驶8.48* 10-6(垂直) |
7.0* 10-6@373k |
|
热导率(J/k.m.s) |
0.3 @ 27℃ |
热容量(J/g.k) |
1.003 @ 298k |
knoop硬度(kg/mm2) |
415 |
杨氏模量(GPa) |
138.5 |
泊松比 |
0.276 |
剪切模量(Gpa) |
15.66 |
体弹模量(Gpa) |
101.32 |
热光系数.dn/dT(1/℃ ) |
2 .3*10-6@120nm |
反射损耗（2面） |
11.2% @ 120nm |
氟化镁光学镜片-氟化镁窗口
氟化镁晶体具有优良的光学和热机械性能。其透过范围为0.11 μm~7.5μm，亚斯光电生产的窗口、 透镜和棱镜等光学元件，广泛 地应用于有环境耐久性要求的的紫外及红外光学系统中。 由于氟化 镁晶体具有由光学各向异性引起的双折射效应，也可用作偏光元件。 |
|||
技术要求 |
商业级 |
精密级 |
高精密级 |
尺寸范围 |
1-600mm |
2-600mm |
2-600mm |
尺寸公差 |
土0.1mm |
土0.025mm |
土0.01mm |
厚度公差 |
土0.1mm |
土0.025mm |
土0.01mm |
平行偏差 |
± 3′ |
± 15′′ |
± 5′′ |
表面质量 |
60-40 |
40-20 |
20-10 |
表面精度 |
1.0λ |
λ/10 |
λ/20 |
倒边 |
0.1-0.5mm*45 ° |
||
材料 |
氟化镁 |
||
