Edmund有柄激光反射镜
Edmund有柄激光反射镜为高反射率的激光谱线反射镜提供了较低的安装应力。设计用于安装在 TECHSPEC?运动型圆形光学镜片安装架和E 系列运动型光学安装架上，反射镜和运动式安装架之间的所有接触都是通过镜片的柄来进行的，从而减少了反射镜光学表面承受的应力。
由于其减少应力的设计和单片熔融石英结构，与传统安装的λ/10平面反射镜相比，这些反射镜具有更优异的热稳定性和更高的表面平整度。 TECHSPEC? 有柄激光反射镜可用于常见的激光波长，是实验室和激光系统集成的理想选择。

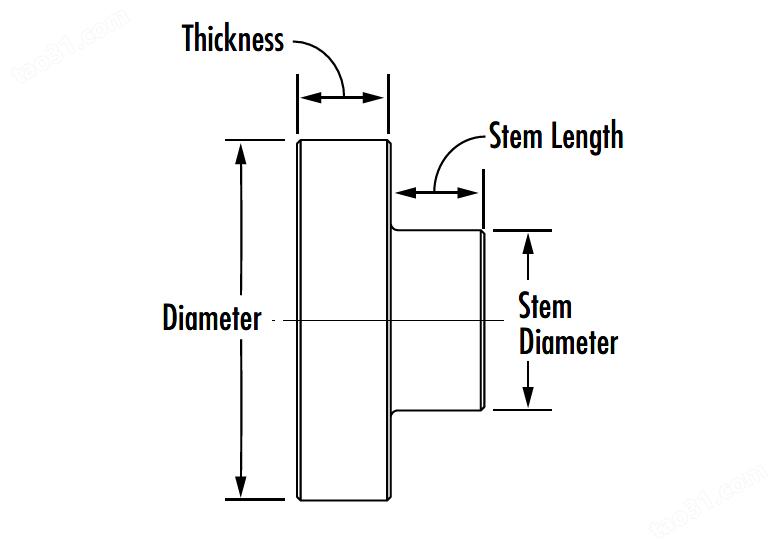

通用规格
| Stem Length (mm): | 6.50 ±0.20 | 直径 (mm): | 25.00 +0.00/-0.10 |
| 后表面: | Commercial Polish | 有效孔径 (%): | 90.00 |
| 表面平整度: | λ/10 | 厚度 (mm): | 13.00 ±0.20 |
| 杆直径（mm）: | 12.50 +0.00/-0.10 | 兼容调整架: | #58-853 |
| 基底: | Fused Silica (Corning 7980) | ||
产品型号
| 涂层 | 产品编码 |
| Uncoated | #14-577 |
| Laser Mirror (355nm) | #17-559 |
| Laser Mirror (532nm) | #17-557 |
| Laser Mirror (1064nm) | #17-555 |
| Ultrafast-Enhanced Silver (600-1050nm) | #17-553 |
技术数据

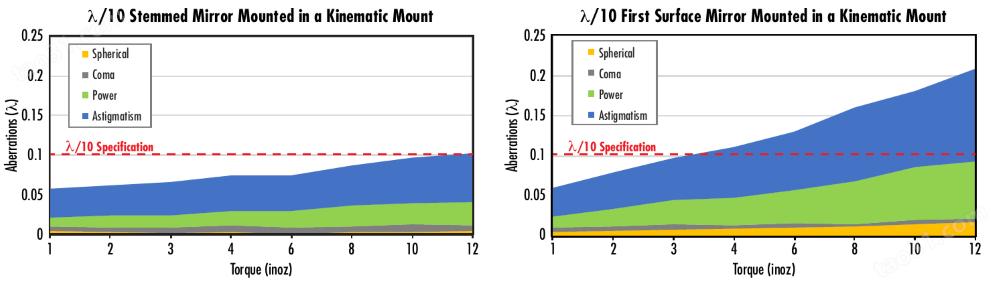

将?λ/10 带柄反射镜和 λ/10 第一表面反射镜安装在运动学底座中时引入的像差比较。 如图所示，在最大 12?inoz?扭矩（“手紧"）的情况下，带柄反射镜保持在 λ/10 规格范围内（“手紧"），而第一面反射镜变得超出规格，表面平整度为 λ/5。

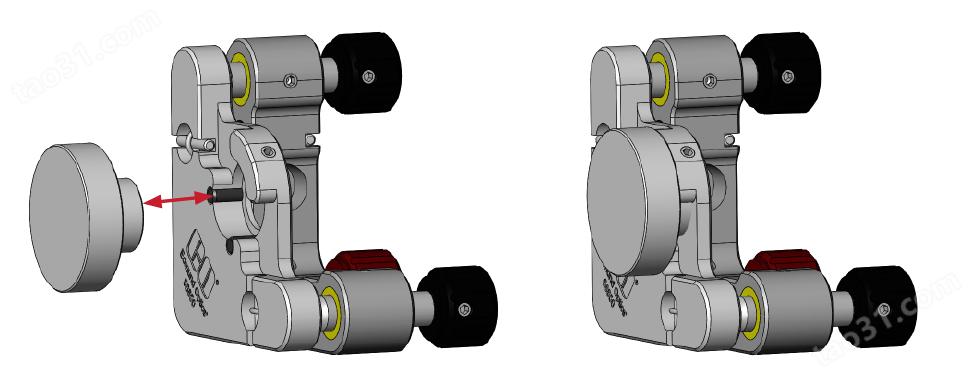

带柄反射镜通过其背面的柄安装到运动支架上，因此不会与反射镜表面的边缘接触。
有柄反射镜 - 宽带介质膜
TECHSPEC? 宽带介质膜有柄反射镜为高性能、宽带电介质镀膜的反射镜提供较低的安装应力和出色的反射率。设计用于安装在TECHSPEC?的可调圆形光学镜片调整架和E系列运动型光学镜架上，反射镜和运动式支架之间的所有接触都是通过镜片行的柄来进行的，从而减少了反射镜光学表面承受的应力。与传统安装的λ/10平面反射镜相比，这些反射镜由于采用了减少应力的设计和单片熔融石英结构，因此具有优异的热稳定性和更高的表面平整度。这些介质膜反射镜具有大于99%的反射率和20-10的表面质量，其性能明显优于金属镀膜反射镜，并可通过减少能量损失和散射提高系统性能。TECHSPEC? 宽带介质膜有柄反射镜的波长范围很宽，可以轻松地安装和集成到光学系统中，是紫外光谱到近红外光谱的高功率光束转向应用的理想选择。
通用规格
| 直径 (mm): | 25.00 +0.00/-0.10 | 表面平整度: | λ/10 |
| 基底: | Fused Silica (Corning 7980) | 后表面: | Commercial Polish |
| 表面质量: | 20-10 | 有效孔径 (%): | 90.00 |
| 厚度 (mm): | 13.00 ±0.20 | 兼容调整架: | #58-853 |
| 杆直径（mm）: | 12.50 +0.00/-0.10 | Stem Length (mm): | 6.50 ±0.20 |
| 边缘: | Ground, protective bevel as needed | ||
产品型号
| 涂层规格 | 涂层 | 产品编码 |
| - | Uncoated | #14-577 |
|
R
avg≥98% @ 340 - 488nm (0°, All Polarizations)
R
avg≥98% @ 320 - 450nm (45°, All Polarizations)
R
avg≥99% @ 320 - 450nm (45°, S-Polarization)
|
Dielectric Mirror (320-450nm) | #16-732 |
|
R
avg≥98% @ 400 - 750nm (0 - 45°, All Polarizations)
R
avg≥99% @ 400 - 750nm (0 - 45°, S-Polarization)
|
Dielectric Mirror (400-750nm) | #16-734 |
|
R
avg≥98% @ 750 - 1100nm (0 - 45°, All Polarizations)
R
avg≥99% @ 750 - 110nm (0 - 45°, S-Polarization)
|
Dielectric Mirror (750-1100nm) | #16-736 |
技术数据
将?λ/10 带柄反射镜和 λ/10 第一表面反射镜安装在运动学底座中时引入的像差比较。 如图所示，在最大 12?inoz?扭矩（“手紧"）的情况下，带柄反射镜保持在 λ/10 规格范围内（“手紧"），而第一面反射镜变得超出规格，表面平整度为 λ/5。
带柄反射镜通过其背面的杆安装到运动学安装座上，因此不会
