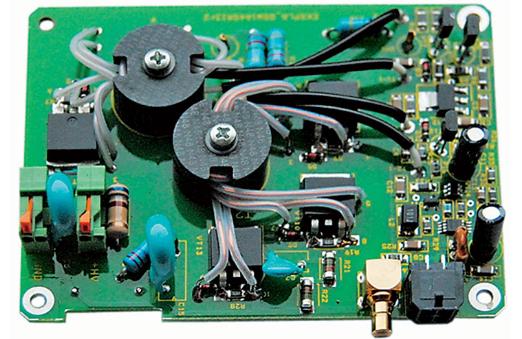

普克尔盒驱动器的Q开关闪光灯泵浦激光器
DQF设计用于不使用相位延迟板的纳秒级闪光灯泵浦激光器的Q开关。 高压施加在普克尔盒上以抑制振荡。 普克尔斯盒通过允许激光的负极性脉冲打开
DQF系列驱动器专为Q开关的纳秒闪光灯泵浦激光器而不使用相位延迟板。 高压施加在普克尔盒上以抑制振荡。 普克尔斯盒由负极性脉冲打开，允许激光辐射。
驱动器DFQ-0.2-5D和DFQ-0.2-5B需要外部高压电源，建议使用PS-5型号。
DFQ-0.1-8D和DFQ-0.1-8B驱动器集成了4 kV高压电源。 电压控制使用CAN接口完成。 我们可以为Windows操作系统提供带有CAN浏览器软件的CAN-USB转换器。 转换器必须单独订购。
驱动器DQF-0.2-5D和DQF-0.1-8D设计用于DKDP晶体操作，驱动器DQF-0.2-5B和DQF-0.1-8B设计用于BBO晶体。
?普克尔盒驱动器的Q开关闪光灯泵浦激光器
型号 |
DQF-0.2-5D |
DQF-0.2-5B |
DQF-0.1-8D |
DQF-0.1-8B |
电池的大高电压（HV） |
5 kV |
8 kV |
||

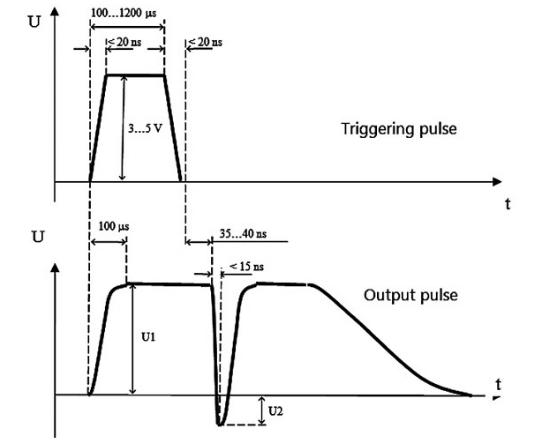

脉冲幅度（U1 + U2） |
equal to HV powering voltage |
equal to HV powering voltage |
||
U1值 |
equal to 0.25xU1 |
0 V |
equal to 0.25xU1 |
0 V |
U2值 |
< 15 ns |
< 12 ns |
||
HV脉冲时间下降时间（a） |
60 μs |
120 μs |
||
典型的HV脉冲上升时间（b） |
300 μs (1200 μs optionally) |
700 μs |
||
典型的HV脉冲持续时间（c） |
≤ 250 Hz |
≤ 100 hz |
||
HV脉冲重复率 |
40 ns |
25 ns |
||
HV脉冲延迟（d） |
100-1200 μs |
120-700 μs |
||
外部触发脉冲持续时间 |
3-5 V (50 Ohms) |
3.5-5 V (50 Ohms) |
||
外部触发脉冲上升和下降时间 |
< 20 ns |
< 20 ns |
||
电路板尺寸 |
92 x 70 x 22 mm* |
92 x 70 x 27 mm* |
||
M3螺栓的安装孔位置 |
84 x 62 mm |
84 x 62 mm |
||
外部供电要求： |
||||
直流电源 |
12-24 V, max 200 mA |
12 V, max 15 mA |
||
HV供电 |
4 kV, 1 mA |
n/a |
||
*保持安全距离少5毫米从任何一侧的板或任何组件周围的导电部件。
?
没有集成高压电源的驱动器
型号 |
大输出功率 |
U2 VALUE |
|---|---|---|
DQF-0.2-5D |
5 kV |
equal to 0.25xU1 |
DQF-0.2-5B |
5 kV |
0 V |
