直角棱镜
直角棱镜用于通过使用全内反射（TIR）中的斜边面来以90度引导光束。
o 45-45-90度棱镜
o可以用作内部或外部反射镜或反射镜
用于通过使用全内反射（TIR）中的斜边面来以90度引导光束。 在涉及严重的声学或惯性负载的应用中，通常优于倾斜的反射镜，因为它们容易安装，并且响应于外部机械应力而变形比镜面小得多。 只要不超过屋顶表面TIR的接收角度限制，就可以作为反光镜，将光束转回到原来的方向。
涂层部分定了各种HR或AR涂层。 还可以根据您的要求定制加工：涂层，切割，磨边，钻孔。
?
材质 |
BK7, UV FS |
表面质量 |
40-20 scratch & dig (MIL-PRF-13830B) |
通光孔径 |
80% of the face size |
表面平整度 |
λ/4 @ 633 nm |
90°角度容差 |
±2 arcmin or ±5 arcsec |
金字塔宽容 |
±1 arcmin or ±30 arcsec |
外形尺寸 |
±0.25 mm |
?
BK7
型号 |
材质 |

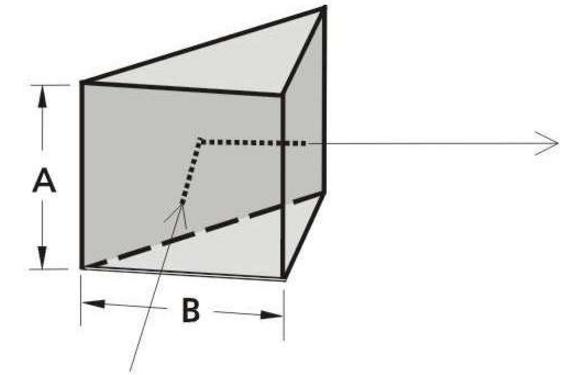

S面积A X B |
90°角度公差 |
锥体公差 |
|---|---|---|---|---|
330-0052 |
BK7 |
5.0 x 5.0 mm |
2 arcmin |
1 arcmin |
330-0102 |
BK7 |
10.0 x 10.0 mm |
2 arcmin |
1 arcmin |
330-0105 |
BK7 |
10.0 x 10.0 mm |
5 arcsec |
30 arcsec |
330-0122 |
BK7 |
12.5 x 12.5 mm |
2 arcmin |
1 arcmin |
330-0125 |
BK7 |
12.5 x 12.5 mm |
5 arcsec |
30 arcsec |
330-0152 |
BK7 |
15.0 x 15.0 mm |
2 arcmin |
1 arcmin |
330-0155 |
BK7 |
15.0 x 15.0 mm |
5 arcsec |
30 arcsec |
330-0202 |
BK7 |
20.0 x 20.0 mm |
2 arcmin |
1 arcmin |
330-0205 |
BK7 |
20.0 x 20.0 mm |
5 arcsec |
30 arcsec |
330-0252 |
BK7 |
25.0 x 25.0 mm |
2 arcmin |
1 arcmin |
330-0255 |
BK7 |
25.0 x 25.0 mm |
5 arcsec |
30 arcsec |
?
UVFS
型号 |
材质 |
S面积A X B |
90°角度公差 |
锥体公差 |
|---|---|---|---|---|
330-1052 |
UV FS |
5.0 x 5.0 mm |
2 arcmin |
1 arcmin |
330-1102 |
UV FS |
10.0 x 10.0 mm |
2 arcmin |
1 arcmin |
330-1105 |
UV FS |
10.0 x 10.0 mm |
5 arcsec |
30 arcsec |
330-1122 |
UV FS |
12.5 x 12.5 mm |
2 arcmin |
1 arcmin |
330-1125 |
UV FS |
12.5 x 12.5 mm |
5 arcsec |
30 arcsec |
330-1152 |
UV FS |
15.0 x 15.0 mm |
2 arcmin |
1 arcmin |
330-1155 |
UV FS |
15.0 x 15.0 mm |
5 arcsec |
30 arcsec |
330-1202 |
UV FS |
20.0 x 20.0 mm |
2 arcmin |
1 arcmin |
330-1205 |
UV FS |
20.0 x 20.0 mm |
5 arcsec |
30 arcsec |
330-1252 |
UV FS |
25.0 x 25.0 mm |
2 arcmin |
1 arcmin |
330-1255 |
UV FS |
25.0 x 25.0 mm |
5 arcsec |
30 arcsec |
