Newport4.5 GHz 光接收器
这些光接收器非常适合在 450-1630 nm 的所有波长范围内进行快速、准确的波形测量。它们的净脉冲响应和直流耦合，使得它们非常适合在各种流行的协议下进行 2.5 Gbit/s 分量的时域特性表征和消光比的测量。频率响应的高增益和逐渐趋稳的衰减使它们同样适用于频域测量。
可见光或近红外版本
62.5 ?μm 光纤输入
可切换直流耦合或交流耦合输出
超净脉冲响应
| 对比 | 型号 |
 |
1591NF光接收器，4.5 GHz，GaAs，62.5 μm FC/PC输入 |
 |
1592NF光接收器，4.5 GHz，InGaAs，62.5 μm FC/PC输入 |
Newport4.5 GHz 光接收器?产品规格
| 型号 |  1591NF |
 1592NF |
| 探测器材料 | GaAs | InGaAs |
| 探测器类型 | PIN | PIN |
| 波长范围 | 450-870 nm | 950-1630 nm |
| 3 dB 带宽 | DC to 4.5 GHz | DC to 4.5 GHz |
| 大转换增益 | 600 V/W @ 850 nm | 1300 V/W @1550 nm |
| 上升时间 | 80 ps | 85 ps |
| 光纤接头 | FC/UPC | FC/UPC |
| 光纤类型 | 62.5 μm Multimode | 62.5 μm Multimode |
| NEP | 37 pW/√Hz | 17 pW/√Hz |
| 饱和功率 | <5% @ 2.2 mW Input Power @ 850 nm μJ | <5% @ 1 mW Input Power @ 1550 nm μJ |
| 大回波损耗 | -12 dB | -12 dB |
| 输出接头 | Wiltron K | Wiltron K |
| 电源要求 | ±15 VDC, 150 mA | ±15 VDC, 130 mA |
| 工作温度范围 | 5 to 45°C | 5 to 45°C |
特征
GaAs 版本

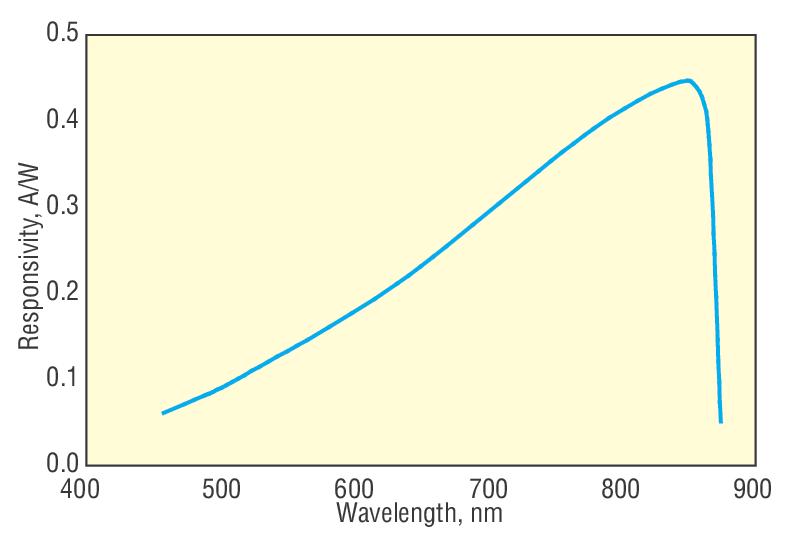

1591NF 型使用 GaAs 二极管，波长范围覆盖 450 870 nm，适用于可见光应用。
InGaAs 版本
1592NF 型使用 InGaAs 二极管，波长范围覆盖950 1630 nm ，适用于近红外应用。
62.5 μm 光纤输入
这些光接收器标配多模 62.5 微米级多模光纤输入和便于使用的直流偏置监视器，其跨阻增益为 1 mV/μA，带宽为 50 kHz。用户可利用 FC 连接器的小型 PIN 二极管设计简化对准操作。

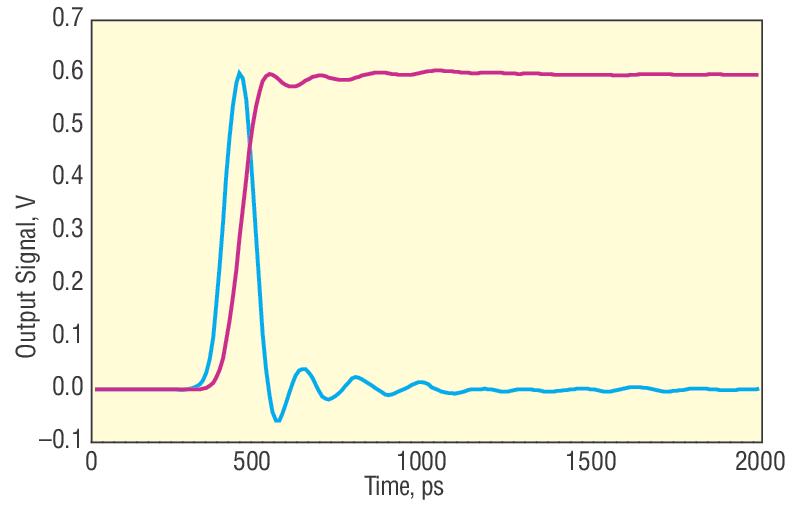

超净脉冲响应
159XNF 系列的直流耦合和超净脉冲响应使其非常适合在各种常用协议下进行 2.5 Gbit/s 分量的时域特性表征和消光比测量。
可切换的直流耦合或交流耦合输出
对于不兼容直流耦合的应用，可使用便捷开关将光接收器输出从直流耦合转换为交流耦合，同时总体上仍保持相同的光接收器性能。
应用

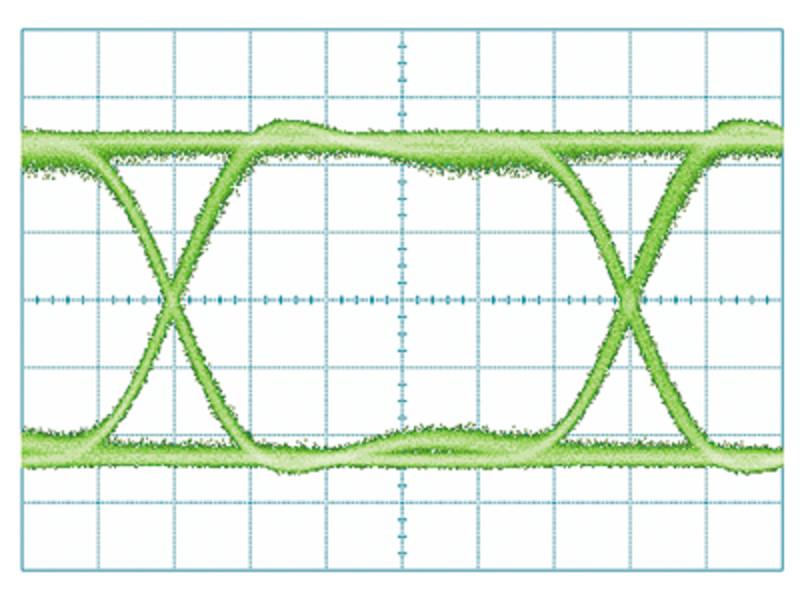

这些光接收器非常适合用于表征 2.5 Gbit/s 组件特性，包括 BER 测试和生成所示眼图（比特率为 2.5 Gbps）。它们还适用于外差实验，以及表征脉冲激光器、调制器、发射器和其它光波组件的频率和/或时间响应特性。
