Ti：蓝宝石激光器的组件
在这里，我们介绍了使用ns脉冲工作的Ti：Sapphire激光器的光学组件。 请注意，所有这些组件都针对平滑的群延迟（GD）频谱进行了优化，以实现宽调谐范围。 但是，这些组件并未针对组延迟分散（GDD）进行优化。 fs脉冲所需的此类光学元件在此处以及我们的目录第52-63页中进行了介绍。
反射镜

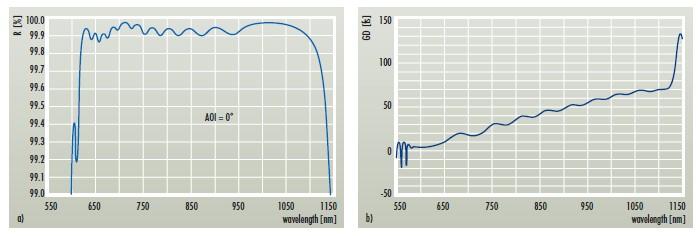

图1：宽带激光镜的反射率（a）和GD（b）光谱
图2：宽带泵镜的反射率（a）和GD（b）光谱

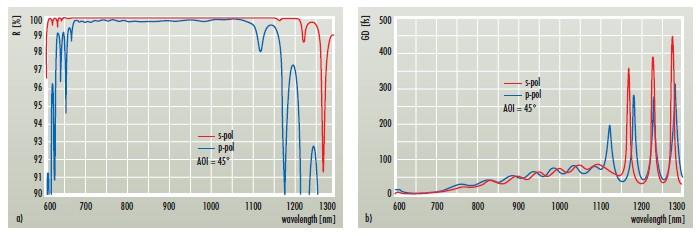

图3：宽带转向镜的反射率（a）和GD（b）光谱
特殊功能
?反射镜的反射率*（取决于设计，R> 99.9％…R> 99.98％）
?光谱公差：中心波长的1％
?根据客户要求的中心波长，部分反射器的带宽和反射率
?
输出耦合器和分束器
图4：标准和宽带输出耦合器的反射光谱（a）以及具有特殊反射率曲线的输出耦合器的反射光谱，可以补偿激光器的放大特性（b）;
也可以看看：
B. Jungbluth，J。Wueppen，J。Geiger，D。Hoffmann和R. Poprawe：“高性能，可调谐的纳秒级Ti：蓝宝石激光器”，发表于：固态激光器XV：技术和设备，Proc.Natl.Acad.Sci。USA SPIE Vol。 6100，6100-20，圣何塞2006

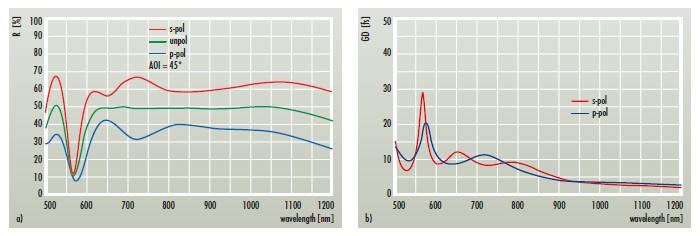

图5：宽带分束器PRr（45°，650 – 1050nm）= 50±3％的反射率（a）和GD（b）光谱
Standard output couplers (bandwidth: 120–150 nm): |
|
R = 10 … 70 % |
± 2.5 % |
R = 70 … 90 % |
± 1.5 % |
R = 90 … 95 % |
± 0.75 % |
R = 95 … 98 % |
± 0.5 % |
R > 98 % |
± 0.25 % |
| ? | ? |
Standard output couplers (bandwidth: 120–150 nm): |
|
R = 10 … 70 % |
± 3 % |
R = 70 … 90 % |
± 2 % |
R = 90 … 95 % |
± 1 % |
R = 95 … 98 % |
± 0.5 % |
特殊组件
图6：860nm窄带腔内滤光片的透射光谱，用于从Ti：蓝宝石光谱中选择一个波长

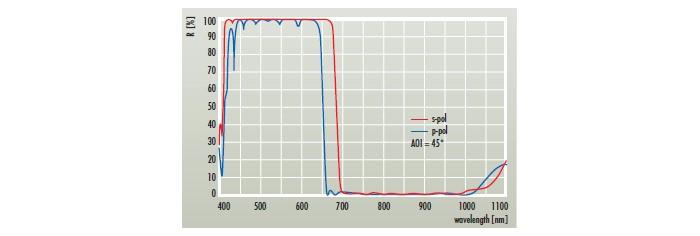

图7：特殊转向镜的反射光谱将Ti：蓝宝石激光辐射的可见部分与NIR部分分开
Ti：蓝宝石激光的三次谐波的成分
Ti：蓝宝石激光器的三次谐波提供fs-紫外范围（?250 – 330nm）内的脉冲。这些在光谱学以及材料科学中提供了多种应用。必须针对高反射率和低色散优化这些非常特殊应用的光学器件。有关三次谐波和更高次谐波的光学器件的更多信息，请参阅我们的``Ti：蓝宝石激光器的更高次谐波的组件''部分或我们的目录70-71页。
双波长镜

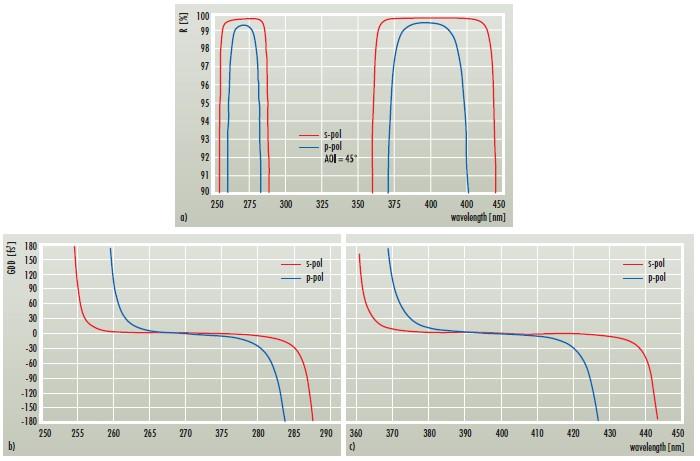

图1：反射率-（a）和GDD-fs的光谱（b，c）-270nm + 405nm的优化转向镜
三次谐波和地波的分离器
图2：HR 270nm + HT 405 + 810nm（45°）分离器的反射率-（a）和GDD-光谱（b）
图3：三次谐波和四次谐波的隔板的反射光谱：HRr（45°，266nm）> 98％+ Rr（45°，200nm）<10％
a）为低杂散损耗而优化的氧化物涂层（背面未涂层）
b）氟化物涂层，具有高激光诱导的损伤阈值和200 nm的高透射率（背面未涂层）
请注意，氧化铝是DUV氧化物涂层的高折射率材料，在<215nm的波长下表现出吸收损耗，而氟化物涂层在低至140nm的波长下无吸收。
第三谐波的宽带分离器
紫外光中具有高反射率和低GDD的分离器以及VIS和NIR中的高透射率的分离器仍在研究中。在下文中，我们提出一些满足这些要求的溅射涂层。

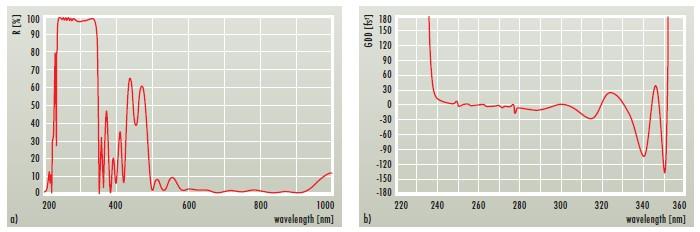

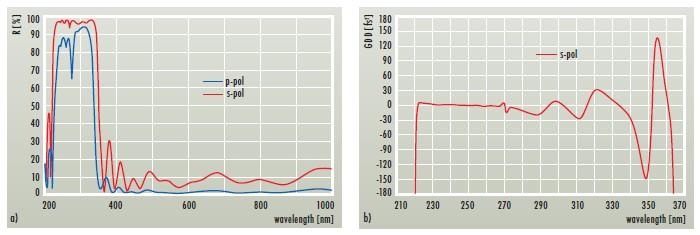

图4：宽带分离器的反射率（a）和GDD（b）光谱在Ti：蓝宝石激光器三次谐波的整个波长范围内对s偏振光具有高反射率，并且在VIS中对p偏振光具有高透射率 和近红外：HRs（45°，250 – 330nm）> 95％+ Rp（45°，440 – 1000nm）<3％
图5：宽带分离器的反射率（a）和GDD（b）光谱在Ti：蓝宝石激光器三次谐波的整个波长范围内具有高反射率的法向入射，并且在VIS和NIR：HR（0° ，250 – 340nm）> 95％+ R（0°，600 – 900nm）<10％
Ti：蓝宝石激光的高次谐波成分
Ti：蓝宝石激光器的第四和第五谐波在DUV / VUV范围内提供fs脉冲。这些在光谱学以及材料科学中提供了多种应用。这些最特殊应用的光学器件必须针对高反射率和低色散进行优化。
?
第四谐波的转向镜和分离器

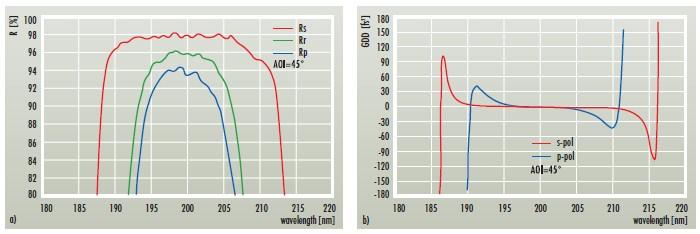

图1：200nm（AOI = 45°）的转向镜的反射率（测得，a）和GDD-光谱（计算出，b）

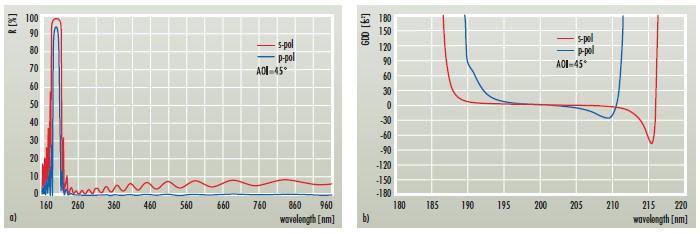

图2：较长波长谐波和地面波长（AOI = 45°）的四次谐波的分离器的反射率（a）和GDD-光谱（b）
第五谐波的组成
图3：160nm旋转镜的反射率（测量，a）和GDD光谱（计算，b）（AOI = 45°）
?
特殊组件
图4：在小波长下具有高反射率的隔膜的反射率（a）和GDD-光谱（b）
Ti：蓝宝石激光器的三次谐波和四次谐波的可见光范围和高透射率：HRs（45°，420nm）> 99％+ Rp（45°，200 + 270nm）<3％
飞秒紫外线涂层的性能
?根据地波的波长范围，第68–71页数据表中描述的涂层可用于以下中心波长：
o第三谐波：250 - 330nm
o第四谐波：180-250nm
o第五谐波：150?180nm
?涂层的带宽见下表
?涂层针对宽反射带，高反射率和低GDD进行了优化
?取决于波长范围的不同基材和涂层材料； 220 nm及以下的组件由CaF2基板上的荧光层系统组成
?
高反射率和低GDD范围的带宽
Component |
Wavelength range |
P-polarization |
S-polarization |
R > 99%, |GDD| < 20fs2 |
R > 99.5%, |GDD| < 20fs2 |
||
Turning mirror 3rdharmonic |
UV |
30 nm |
50 nm |
Separator 3rd |
UV |
30 nm |
50 nm |
Dual wavelength turning mirror |
UV |
15 nm |
26 nm |
UV /VIS |
34 nm |
72 nm |
|
Turning mirror 4thharmonic |
UV |
5 nm (R > 93%) |
15 nm (R > 97%) |
Turning mirror 5thharmonic |
UV |
4 nm (R > 90%) |
12 nm (R > 97%) |
?
