变形棱镜组
TECHSPEC Mounted and Unmounted Anamorphic Prism Pairs
可将椭圆形光束整成圆形光束
镀增透膜的产品适用于常用的二极管波长
备有已封装和未封装版
通用规格角度容差（弧分）: |
3 |
尺寸容差 (mm): |
+0.00/-0.10 |
基底: |
N-SF11 |
表面平整度: |
λ/10 |
表面质量: |
20-10 |
变形棱镜组只在一个轴方向上扩展激光光束。特别适用于将椭圆形光束的激光二极管转换到近似圆形的光束。将不规则形状的未封装版棱镜对摆放在合适的位置，可输出放大倍率为2:1到6:1。设计波长为650nm和带宽增透(BBAR) 膜的波长范围为600 – 1050nm，在635nm和670nm时的性能.为优良。
输出光束中心偏移5.9mm（在不规则形状封装棱镜的输入光束中心的基础上）。采用接口夹具可将不规则形状棱镜对旋转连接到相关的激光上，并简化台式安装过程。C接口适配器可连接不规则形状棱镜对到相关
C接口元件上。
产品信息
涂层 ? |
支架 ? |
产品编码 |
| NIR I (600-1050nm) | Unmounted | #47-244 |
| Laser V-Coat (405nm) | Unmounted | #65-933 |
| NIR I (600-1050nm) | Mounted | #47-274 |
技术数据
| 技术信息 | ||||
| Typical Values | ||||

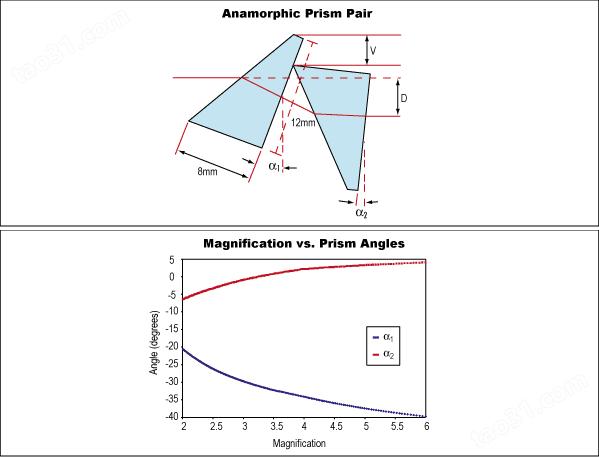

| Magnification | α1 | α2 | Vertical Separation (V) | Beam Displacement (D) |
| 2X | -20.6° | -6.5° | 1.75mm | 4.50mm |
| 3X | -29.7° | -0.9° | 2.56mm | 5.45mm |
| 4X | -34.1° | 2.1° | 3.01mm | 5.74mm |
| 5X | -37.4° | 3.2° | 3.33mm | 6.15mm |
| 6X | -39.7° | 4.0° | 3.51mm | 6.42mm |
? |
||||
| Beam Expander Mounting Configurations. Click on an item below to be brought to that item's product page.
|
