Unice LED 模组配光曲线仪
配光曲线仪主要透过旋转灯具来量测待测光源之光强度分布以及总光通量。搭配光谱仪时，可用来测量光源之各个空间上之光谱、色度座标、色温和演色性等。并可输出IES 档案，可适用于光学设计模拟软体。
测试项目包含垂直剖面图、卡式座标图、3D 配光曲线图、光谱图、光束角、光强度、光通量、色温和色度座标等项目。
Unice LED 模组配光曲线仪
硬体规格
光功率测量头 |
波长范围：400nm~900nm 测量误差 |
电流计 |
型号：KEITHLEY 6485 通讯界面：IEEE-488和RS-232 |
步进马达旋转平台 |
a．解析度≤0.002度 ? ?定位精度≤0.02度 b．旋转角度ph轴360度 ?thetea轴≥±100度 |
手动移动平台 |
a 行程25mm b 解析度0.01mm |
测量平台 |
a 待测光源固定机构 b 待测光源定位装置 定位0.01mm C．暗箱设计 d．测头端滑轨长度＞400mm e．遮光板*2 f．台面尺寸70mm |
样品对位装置 |
CCD Camera |
机台尺寸 |
820X300X300cm（LX M X H） |
机台重量 |
50kg |
软体功能
项目 |
功能 |
自动测量 |
依使用者设定之量测角度，自动完成测量 |
手动测量 |
手动移动自订角度，进行单点光照度测量 |
测量项目 |
a 垂直剖面图 b 卡式坐标图 c 3D配光曲线圆 d 全光通量 e 光束角 |
选配功能：（需搭配光谱分析仪） f 每点之CIE1931（x，y）与CIE1976（u，v )色度坐标与坐标图 g 每点之相关色温 h 每点之光谱 i 测每点之主波长 j 每点之峰值波长 k 每点之色纯度 l 每点之演色性 |
|
IES格式档案 |
量测结果输出为IES档案格式 |

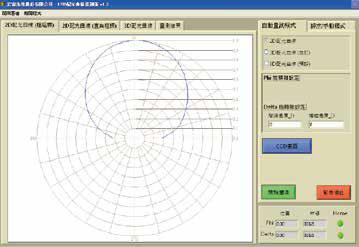

软体画面
