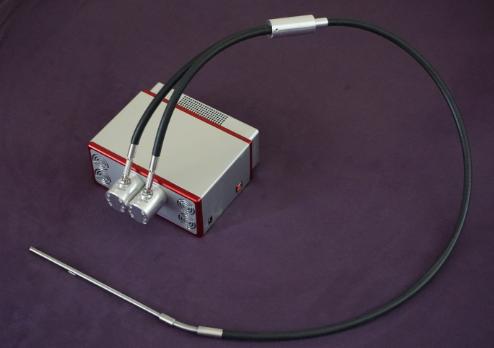

红外ATR光纤探头

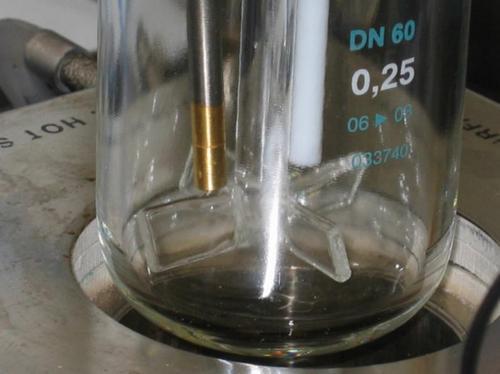

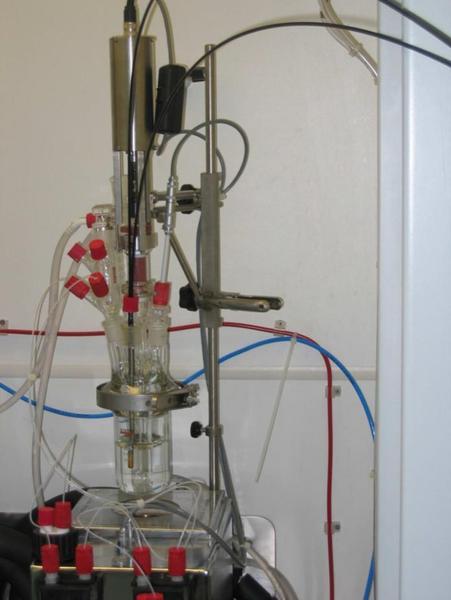

当与FTIR光谱仪配套使用，ATR探头技术提供了一种*能力，用于监测在较难接近的反应器中发生的小规模反应，该反应器可能位于比FTIR探针更紧密的空间。探头对腐蚀性或研磨性化学物质的侵蚀具有很高的抵抗力，能够直接测量化学反应过程中形成或消耗的反应物、中间产物、副产物和产物。此外，非常小的样品探针直径允许直接在具有窄开口的容器中取样。
金刚石ATR元件
直径：6mm
哈氏合金探棒
化学惰性密封
探头长度：高达50cm
光缆长度：可达5米；SMA连接器
?
| 产品特点 | 优势 |
| ATR 原理 | 允许从少量液体中收集光谱，并消除样品淬火和预处理 |
| 在线测量 | 对比离线采样，大大增加了单位时间内收集的数据量 |
| 探头可以连接长达5米的光纤 | 在实验室和工厂内安装固定仪器时具有出色的灵活性 |
| 采用高通量单光纤技术 | 多可将4个探针耦合到1台FTIR设备 |
| 金刚石ATR元件的化学兼容性 | 允许在具有挑战性的化学环境中，在高温、低温和高压下进行反应/过程监控 |
| 探针体和密封件由哈氏合金和惰性钎焊材料制成 | 无论化学环境如何，无腐蚀 |
| 6mm探头直径 | 允许将探测器连接到空间或体积有限的反应容器 |
| 探头长度选择范围550cm | 允许将探头集成到各种容器、管道、流量传感器和排水阀中。 |
| 重复性 | 随时间变化的一致性能 |
| 高度灵活性 | 无论光缆的结构如何，都能保证对准和光通量 |
| 重量轻 | 方便使用 |
| 无需清洗 | 由于红外辐射通过的路径长度减小，由水蒸气和二氧化碳引起的吸收带减小。 |
| 实惠的价格 | 价格实惠：可配现有FTIR设备 |
?
| 型号 | MTAD | MTA | ETA | HTA | MTAS |
| 应用 | 体积小， 实验室环境，微反应 监测 |
中等温度&小尺寸 光谱范围 (5,5…17μm) |
中高温度&宽光谱范围(3….17μm) | 高温&宽光谱范围(3….17μm) |
金刚石吸收范围 (4…5,5μm) |
| 晶体材质 | 金刚石 | 金刚石 | 金刚石 | 金刚石 | 硅 |
| 晶体固定 | Au-Brazing Technology | Au-Brazing Technology | Au-Brazing Technology | Au-Brazing Technology | Teflon密封 |
| 探棒直径[mm] | 3,17mm | 6mm | 6mm *** | 12mm | 6mm |
| 光纤类型 | AgHal-Broad | AgHal-Narrow | AgHal-Broad | AgHal-Broad | AgHal-Broad |
| 光纤透射波段[μm] | 3,0 ….17 | 5,5 ….17 | 3,0 ….17 | 3,0 …17 | 3,0 ….17 |
| 温度范围[°C] | -150 … 130 | -50 … 130 | -150 … 170 | -150 … 260 (active cooling) | -150 … 140 |
| 压力上限[bar] | 100 | 300 | 300 | 250 | 100 |
| 探棒材质 | Hastelloy C22 | Hastelloy C22 | Hastelloy C22 | Hastelloy C22 | Hastelloy C22 |
| 探头长度* [m] | 1,3 | 1,3 | 1,6 | 1,6 | 1,6 |
| 探棒长度[mm] | 100 | 200 ** | 280 ** | 280 | 280 ** |
| 护套管 | 防水不锈钢 | 防水不锈钢 | 防水不锈钢 | 防水不锈钢 | 防水不锈钢 |
| 光纤接口 | SMA | SMA | SMA | SMA | SMA |
* : max. 探头长度大 5m
** : max. 探棒长度大 1m
*** : 可选12mm 直径
?
?
?
?

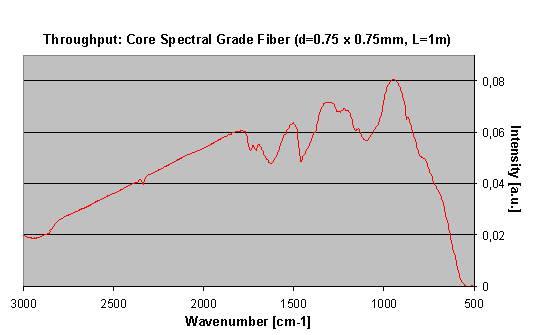

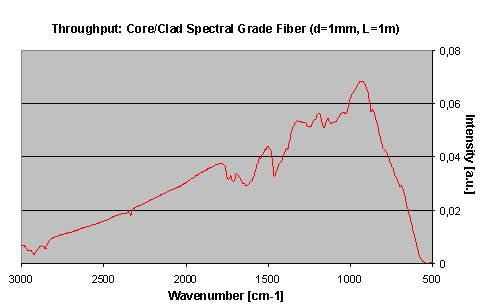

光谱级光纤跳线
结构：芯/包层
材质：AgCl/AgBr
直径：0.9mm/1mm，其他按要求
折射率：2.2
数值孔径：0.5
大长度：5米
连接器：SMA型
护套：PEEK
光缆：单根光纤或线束
弯曲半径：>15cm
?
