椭圆平面镜
?
?
?
?
材质 |
BK7,?UVFS |
直径公差 |
+0/-0.1?mm |
厚度公差 |
±0.1?mm |
通光孔径 |
>90% |
表面质量 |
40-20?S-D |
表面平整度 |
<λ/8?@?632.8?nm |
平行度误差 |
<30?arcsec |
保护性倒角 |
<0.25?mm?x?45° |
激光损伤阈值 |
Protected?Aluminum:?>0.25?J/cm2?for?10?ns?pulses?@1064?nm? |

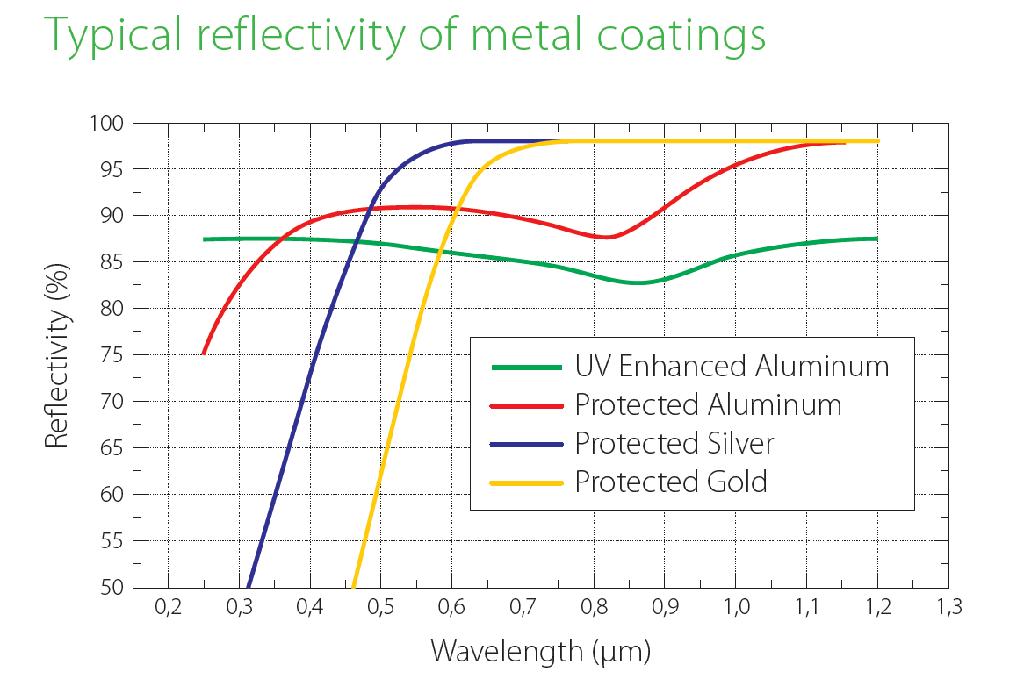

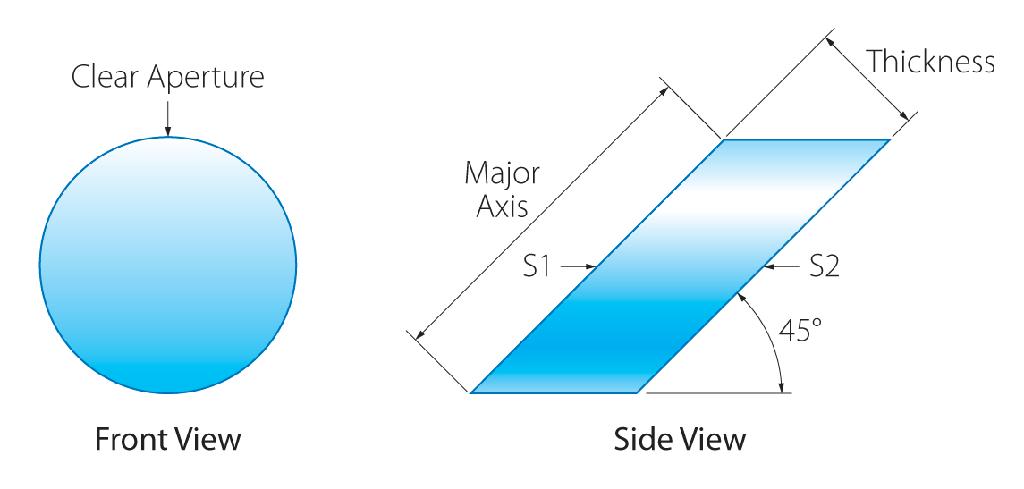

当需要大可能的通光孔径时，好的选择是椭圆平面镜。?由于衬底的*几何形状，当反射镜围绕短轴旋转45°时，光圈变为圆形。?标准镜像列表包含16个不同的项目。?4种不同的尺寸，从12.7毫米到50.8毫米的尺寸，以及4种类型的金属涂层。?常见的铝涂层在紫外线，可见光和中红外波段范围内具有良好的反射。?受保护的银涂层可确保所有镀金属镜面在可见波长范围内的高反射率。?受保护的金是整个红外范围内高效的涂层。?但是，如果需要更高的反射率，好的选择是电介质涂层椭圆镜;?Altechna也可以提供这样的定制解决方案。
1）宽带保护金属涂层
2）介电HR涂层可用
3）平行律<30弧秒
4）圆形通光孔径
涂层 |

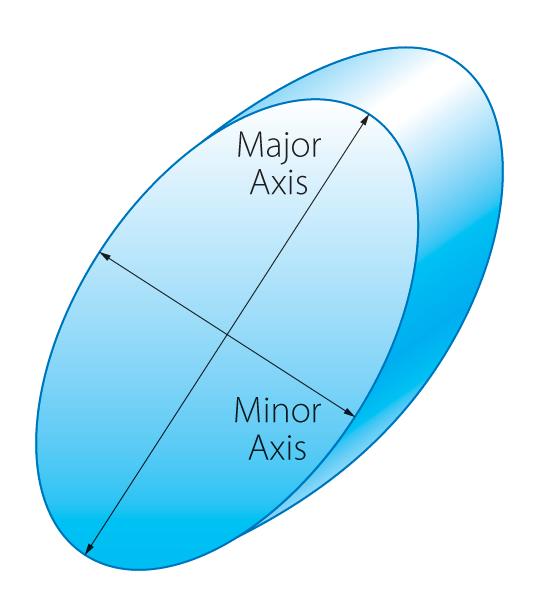

长轴,?mm |
材质 |
短轴mm |
厚度，mm |
产品编号 |
|---|---|---|---|---|---|
Protected?Aluminum?Ravg?>?85?%?@?400?nm?-?IR |
17.96 |
BK7 |
12.7 |
5 |
1-OS-1-127-1796-5-[9AL0] |
Protected?Silver?Ravg?>?96?%?@?550?nm?-?IR |
17.96 |
BK7 |
12.7 |
5 |
1-OS-1-127-1796-5-[9AG0] |
Protected?Gold?Ravg?>?96?%?@?750?nm?-?IR |
17.96 |
BK7 |
12.7 |
5 |
1-OS-1-127-1796-5-[9AU0] |
Protected?Aluminum?Ravg?>?85?%?@?400?nm?-?IR |
35.92 |
BK7 |
25.4 |
5 |
1-OS-1-254-3592-5-[9AL0] |
Protected?Silver?Ravg?>?96?%?@?550?nm?-?IR |
35.92 |
BK7 |
25.4 |
5 |
1-OS-1-254-3592-5-[9AG0] |
Protected?Gold?Ravg?>?96?%?@?750?nm?-?IR |
35.92 |
BK7 |
25.4 |
5 |
1-OS-1-254-3592-5-[9AU0] |
Protected?Aluminum?Ravg?>?85?%?@?400?nm?-?IR |
53.88 |
BK7 |
38.1 |
10 |
1-OS-1-381-5388-10-[9AL0] |
Protected?Gold?Ravg?>?96?%?@?750?nm?-?IR |
53.88 |
BK7 |
38.1 |
10 |
1-OS-1-381-5388-10-[9AU0] |
Protected?Aluminum?Ravg?>?85?%?@?400?nm?-?IR |
71.84 |
BK7 |
50.8 |
10 |
1-OS-1-508-7184-10-[9AL0] |
Protected?Silver?Ravg?>?96?%?@?550?nm?-?IR |
71.84 |
BK7 |
50.8 |
10 |
1-OS-1-508-7184-10-[9AG0] |
Protected?Gold?Ravg?>?96?%?@?750?nm?-?IR |
71.84 |
BK7 |
50.8 |
10 |
1-OS-1-508-7184-10-[9AU0] |
UV?enhanced?Aluminum?Ravg?>?85?%?@?250?nm?-?600?nm |
17.96 |
UVFS |
12.7 |
5 |
1-OS-2-127-1796-5-[9AL1] |
UV?enhanced?Aluminum?Ravg?>?85?%?@?250?nm?-?600?nm |
35.92 |
UVFS |
25.4 |
5 |
1-OS-2-254-3592-5-[9AL1] |
UV?enhanced?Aluminum?Ravg?>?85?%?@?250?nm?-?600?nm |
53.88 |
UVFS |
38.1 |
10 |
1-OS-2-381-5388-10-[9AL1] |
UV?enhanced?Aluminum?Ravg?>?85?%?@?250?nm?-?600?nm |
71.84 |
UVFS |
50.8 |
10 |
1-OS-2-508-7184-10-[9AL1] |
Protected?Silver?Ravg?>?96?%?@?550?nm?-?IR |
53.88 |
BK7 |
38.1 |
10 |
1-OS-1-381-5388-10-[9AG0] |
定制
你可以根据您的需求定制这个产品。如果您没有找到适合您的应用，请与我们，以便定制解决方案。
