Precise Eye 系统

Precise Eye 系统

为固定观察应用提供高放大倍率,Navitar 的Precise Eye镜头系列的设计旨在提供比标准 C-接口摄像镜头更优越的光学性能。

1）高分辨率，F/4.5高品质光学质量，适合用于高精密检测

2）工作距离长更易于照明和操作

3）可使用同轴光，以实现无阴影照射

4）与高倍率无限远校正物镜兼容

5）机械稳定性可应对高要求的振动环境

6）灵活性模组化设计

7）可以安装任何 C 接口的相机

8）镜筒长度短(~4 英寸/101.6 mm)和直径小(1.25 英寸/31.8 mm)

9）允许同轴照明和/或 3 mm 精细聚焦

10)从可见光到近红外光谱的高传递率 (>70%)

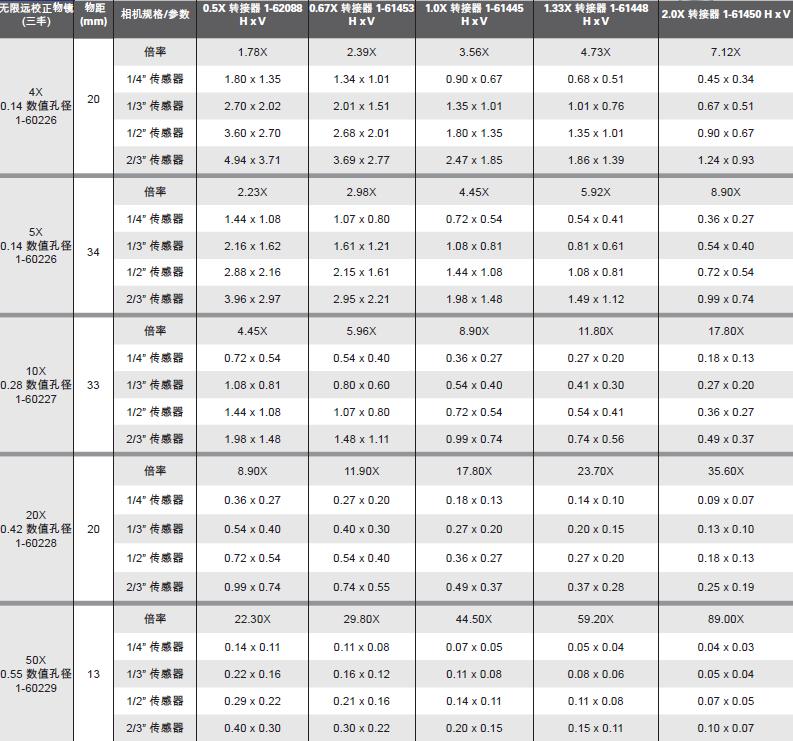

Precise Eye 视场矩阵(mm,标称工作距离)

注意:(1) 使用 3 mm 精细聚焦时的工作距离。视场会随工作距离更短或更长而变化。

Precise Eye 性能规格

假设:

1.小可解析特征尺寸是阈值线对限值的一半。计算= 1/(3000 × 镜头数值孔径)

2.匹配像素尺寸允许小特征尺寸重叠两个像素。计算 = 1/2(特征尺寸 × 系统放大倍率)

3.如果匹配像素尺寸大于相机像素尺寸,则系统是“镜头限制。”如果小于相机像素尺寸,则系统是“相机限制。”

Ultra Precise Eye 镜头

Navitar 提供各种Ultra Precise Eye 镜头 系统,是高倍率应用的理想产品。的设计产生出色的对比度和度,同时具有比标准精密目镜更高的分辨率和放大倍率。这些系统融合了无限远校正物镜,实现较长的工作距离和的边缘平滑度和清晰度。超精密目镜也可以实现精细聚焦 (1-61521) 或精细聚焦和同轴照明 (1-61522)。

Precise Eye 大倍率矩阵 (mm)

注意:无论选择哪种无限远校正物镜和转接器,O-I 都是每一种镜筒(主组件)的不变选择。1-61517 I-O = 219 mm、1-61521 I-O = 243 mm、1-61522 I-O = 263 mm

内置同轴照明的 Precise Eye 镜头

Navitar 的Precise Eye内置同轴照明 (1-61446)适合用于如晶片、抛光样品和流体之类的高反射表面的应用。这一设计旨在为更高倍率的应用提供均匀的照明,同轴照明具有极其细致的分辨率,尤 其是使用高分辨率相机时,这一特性尤其突出。

同轴照明的Precise Eye 视场矩阵(mm,标称工作距离)

注意:

内置同轴电缆会照亮直径约 11 mm 的圆形区域。任何大于 11 mm 的视场会出现暗角。

使用 3 mm 精细聚焦时的工作距离。视场会随工作距离更短或更长而变化。

Precise Eye 镜头系统图
