Unice交叉滚柱培林精密微调移动平台
同向XYZ 轴交叉滚柱培林精密微调移动平台 - 0.01mm 分厘卡头

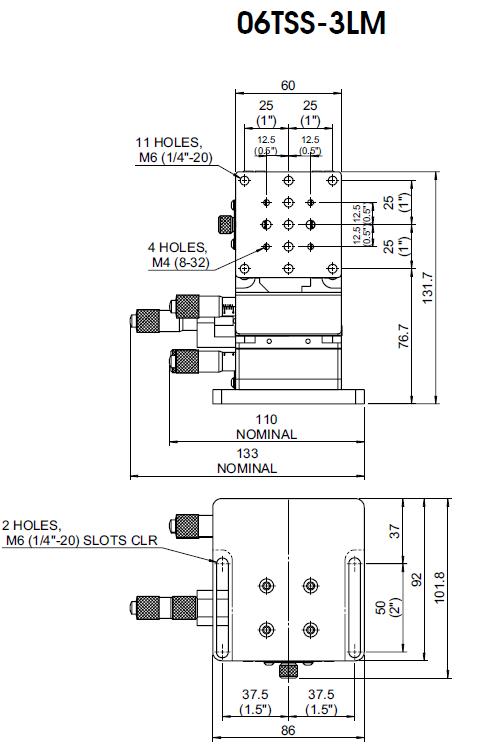

06TSS-3LM
?
Unice交叉滚柱培林精密微调移动平台

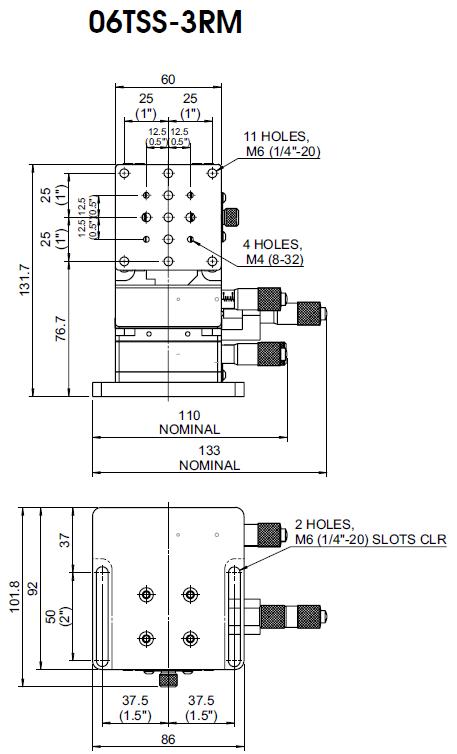

06TSS-3RM
?
06TSS-3LM+3RM
* 各轴移动平台运动方式都采用线性交叉滚柱培林。
* 线性交叉滚柱培林设计提供更大荷重量和更高度和直线性的功能。
* 和交叉滚柱培林接触的轨道由抛光的轴承钢材研磨制成，以确保长期使用的平滑度及性。
* 各轴都使用螺旋测微器 ( 分厘卡头) 移动，以提供每一轴更高准确性的控制。
* 内有一组预压弹簧可阻抗分厘卡头顶端以移动时消除间隙产生。
* Z 轴工作平面上，提供两种不同的螺纹牙 M4 (8-32) 和 M6 (1/4-20) 使用。
* 角度偏差：各轴
在分厘卡头所推进平台移动时上下摆动量(pitch) <25 弧秒(arcsec)；
在分厘卡头所推进平台移动时左右摆动量(yaw) <15 弧秒(arcsec)。
* 3 个螺旋测微器 ( 分厘卡头) 设计于同一方向，提供操作时方便性。
* 底板两侧有 M6 (1/4-20) 长槽孔方便固定于光学桌，面包板和其他元件上。
* 各轴移动距离 13mm。
* 螺旋测微器( 分厘卡头) 小可读刻度：0.01mm。
* 有左手、右手操作方式两种选择。
* 随产品附雷射干涉仪检验报告。
Model |
Travel Range |
W(kgs) |
|
Metric(mm) |
06TSS-3LM |
13mm |
1.40 |
06TSS-3RM |
13mm |
1.40 |
|
English(inch) |
06TSS-3L |
13mm |
1.40 |
06TSS-3R |
13mm |
1.40 |
?
