基于光电二极管的光纤探测器

基于光电二极管的光纤探测器

Newport 提供有低成本的光电二极管光纤探测器和高性能球面式光纤探测器。可根据您的应用和预算选择佳产品。

低成本探测器，校准不确定性较低

基于热门的 818 系列光电二极管探测器的光纤探测器

另可单独购买 FC/APC 和 SMA 适配器，更换便捷

对比	型号
	818-IG-L-FC/DB光纤探测器，InGaAs，800-1650 nm，10 mW，DB15
	818-IR-L-FC/DB光纤探测器，GE，780-1800 nm，DB15，10 mW
	818-SL-L-FC/DB光纤探测器，Si，400-1100 nm，4 mW，DB15
	818-UV-L-FC/DB光纤探测器，UV-Si，200-1100 nm，0.1 mW，DB15

基于光电二极管的光纤探测器产品规格

型号	818-IG-L-FC/DB	818-IR-L-FC/DB	818-SL-L-FC/DB	818-UV-L-FC/DB
探测器类型	Fiber Optic	Fiber Optic	Fiber Optic	Fiber Optic
材料	Indium Gallium Arsenide	Germanium	Silicon	UV Enhanced Silicon
光谱范围	800 - 1650 nm	780 - 1800 nm	400 - 1100 nm	200 - 1100 nm
感光尺寸	?3 mm	?3 mm	?11.3 mm	?11.3 mm
上升时间	≤2 μs	≤2 μs	≤2 μs	≤2 μs
线性度	±0.5 %	±0.5 %	±0.5 %	±0.5 %
均匀性	±2 %	±2 %	±2 %	±2 %
校准不确定度（无衰减器）	2% @ 800-1650 nm	2% @ 780-1700nm4% @ 1701-1800 nm	1% @ 400-920nm4% @ 921-1100 nm	4% @ 200-219nm2% @ 220-349nm1% @ 350-949nm4% @ 950-1100 nm
小可检测功率	20 pW with 1936-R/2936-R, 100 pW with 1830-R, 5 nW with 1918-R, 100 pW with 843-R	5 nW	20 pW with 1936-R/2936-R, 100 pW with 1830-R, 5 nW with 1918-R, 100 pW with 843-R	20 pW with 1936-R/2936-R, 100 pW with 1830-R, 5 nW with 1918-R, 100 pW with 843-R
大可测量功率	10 mW with 1830-R and 1936-R, 1.3 mW with 843-R, 1919-R, and 841-PE-USB	10 mW with 1830-R and 1936-R, 1.3 mW with 843-R, 1919-R, and 841-PE-USB	4 mW with 1830-R and 1936-R, 2.5 mW with 843-R, 1919-R, and 841-PE-USB	0.3 mW (200 - 400 nm); 0.1 mW (400 - 600 nm, >1050 nm) , 0.07 mW (600 - 1050 nm)
端口类型	DB15	DB15	DB15	DB15
电缆长度	1.5 m	1.5 m	1.5 m	1.5 m

特征

高性价比的基于光电二极管的探测器

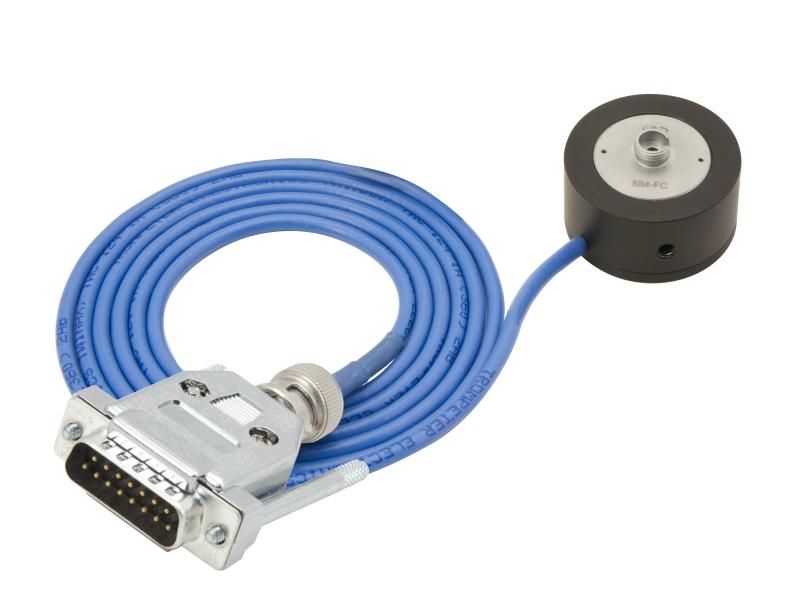

818-xx-L-FC/DB 光电二极管光纤探测器是 818-IS 或 918D-IS 系列的低成本替代品。探测器基于工业标准的 818 系列探测器，同时上面安装有新的 884-FC 光纤适配器。提供了紫外硅、硅、锗和砷化铟镓版本。可以通过分别用 884-FCA 和 884-SMA 替换 884-FC 来轻松安装 FC/APC 和 SMA 连接器。拧松光纤适配器使其成为自由空间探测器。

z高质量的光电二极管

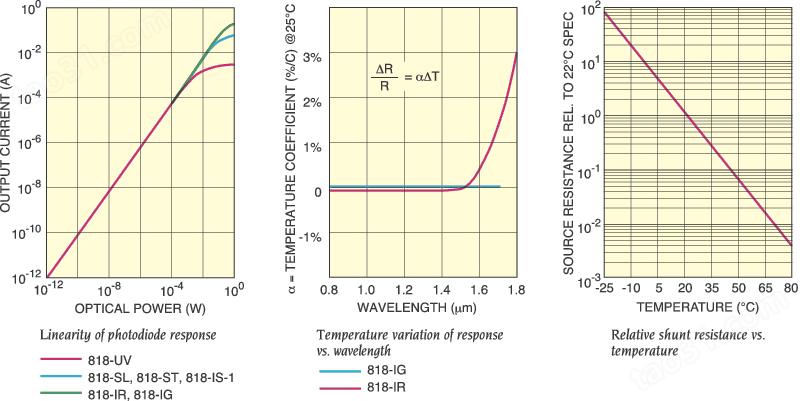

Plots of various photodiode characteristics

Newport 使用市面上z高质量的半导体探测器材料。可用的探头类型包括硅 (Si)、紫外增强的硅、锗和砷化铟镓 (InGaAs)。对于 200 - 400 nm 波长，选择 818-UV，但请注意，在衰减器打开时，400 - 1100 nm 的大可测量功率低 50 mW。Newport 的校准工厂执行z严格的校准，进一步提高了我们的探测器的精度。

选择哪一种连接器类型？

带 /DB 后缀的 818-xx-L-FC/DB 型具有可拆卸的 BNC/DB15 校准模块，可与 Newport 的有源功率计直接兼容。校准模块包含探测器校准数据、型号、序列号和校准日期，以便与功率计无缝操作。对于旧产品 8 针圆形 DIN 连接器，818-xx-L 系列不适用。

An example of the DB15 (left) and the 8-pin DIN (right) style calibration module, respectively.

z严格的校准不确定性

Newport 的探测器包括一个利用 NIST 可追踪标准、使用 Newport 光学探测器校准工厂维护的高精度设备校验的全光谱响应校准。严格的校准设备和过程控制可实现业内z严格的校准不确定性。每个探头都附有校准数据，这些数据以电子形式存储在探测器的 EEPROM 中。每个产品都附带校准证书以及具有衰减器和没有衰减器情况下的实际校准曲线和数据。为了保持精度、保证性能，Newport 建议每年对光电二极管探头进行校准。

兼容的功率计

1936-R 和 2936-R 台式功率计

1830-R 系列台式低功率计

1919-R 高性能手持式光功率计

843-R 系列经济型手持式激光功率计

841-PE-USB 单通道 USB 光功率计

关于旧产品 818-xx-L 系列探测器的注意事项

请注意，自由空间型号 818-xx-L 和 818-xx-L/DB 探测器将不再销售。请购买 818-xx-L-FC/DB，然后卸下连接器和/或光纤适配器。
