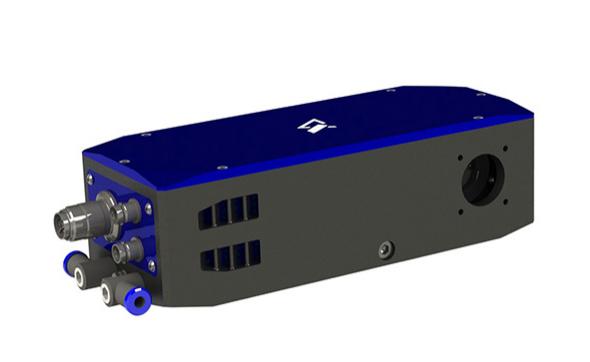

脉冲选择器MP1
MP1能够以高达600 kHz的速率选择脉冲。 在使用pMaster 4.0的设置中，发生器可用于大30 MHz重复频率脉冲序列的脉冲采集。
脉冲选择器MP1由内置的快速驱动器和普克尔盒组成。 本机可以选择高达600 kHz的脉冲。
?
MP1需要来自激光器的同步脉冲用于驱动器控制，或者可以与pMaster 4.0发生器一起使用。 在使用pMaster 4.0H进行设置时，发生器可以同步进行大30 MHz重复频率脉冲序列的单脉冲采集。
?
MP1脉冲选择器具有BBO普克尔盒，并设置为四分之一波长电压操作。 根据特殊要求，可将BBO电池更换为KTP普克尔盒，进行半波电压操作。
?
操作说明：

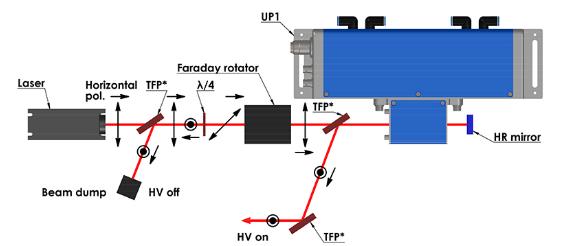

1. pMaster 4.0和MP1脉冲选择器设置，可以以高达600 kHz的频率进行脉冲采集
?
?
MP1 PULSE PICKER的规格
MP1-BBO单元具有BBO晶体普克尔盒，但是根据特殊要求，可以将其更换为KTP普克尔盒。
脉冲选择器 |
MP1 - BBO |
单脉冲采样的大激光重复频率 |
30 MHz |
内置驱动程序 |
operates at up to 600 kHz rep. rate |
高压电源 |
Required1 |
运算 |
Quarter wave, λ/4 |
HV脉冲持续时间 |
15-5000 ns |
HV脉冲上升和下降时间 |
<7 ns |
普克尔斯盒的对比度，VCR2 |
>1:500 |
普克尔细胞传播 |
>98% at 1030 nm |
通光孔径 |
Dia 3.5 mm |
冷却 |
Water |
尺寸长x宽x高，毫米 |
230 x 90 x 69 mm |
注意事项：
1 - 需要一个高压电源，大输出功率为4千伏，大输出功率为120瓦。发电机pMaster 4.0H提供了优良高压电源。
2 - VCR - 电压施加到电池时的对比度。
3 - 其他特定的激光波长或波长范围可根据要求提供。
?
数字同步和延迟脉冲发生器PMASTER 4.0H的规范
pMaster具有4个独立的可编程通道输出，并通过USB端口与LabView兼容的驱动程序进行通信，以全面控制所有参数。
可编程定时发生器 |
|
频道模式 |
Single shot, burst, normal, duty cycle |
控制模式 |
Internally triggered, externally triggered and external gate |
延迟范围 |
0 to 1000 s |
延迟精度 |
1.5 ns + 0.0001 delay |
延迟分辨率 |
250 ps |
延迟抖动 |
<400 ps RMS |
脉冲抑制延迟/输出抑制延迟 |
120 ns / 50 ns |
触发器输入模块 |
|
触发输入速率 |
DC - 5 MHz |
触发器插入延迟 |
<180 ns |
触发抖动 |
<800 ps RMS |
小的脉冲宽度 |
2 ns |
触发阈值 |
0.2 - 15 V DC |
大输入电压 |
60 V peak |
输入阻抗 |
1.5 k Ω + 40 pF |
解析度 |
10 mV |
外部时钟输入模块 |
|
外部时钟输入速率 |
10 MHz – 100 MHz |
小的脉冲宽度 |
100 ps |
脉冲幅度 |
1 V rms (min) – 5 V rms (max) |
输入阻抗 |
102 Ω |
PC驱动器的高压电源 |
Built-in |
尺寸宽x深x高，毫米 |
482 x 387 x 88 mm |
?
脉冲同步和延迟发生器
型号 |
产品描述 |
|---|---|
pMaster 4.0H |
4 output channels for trigger pulses with built-in High Voltage supply |
?
脉冲选择器，高可达600 kHz的操作速率
型号 |
产品描述 |
|---|---|
MP1-BBO-3.5 |
With BBO clear aperture 3.5 mm, λ/4 operation at 1030 nm
?
|
