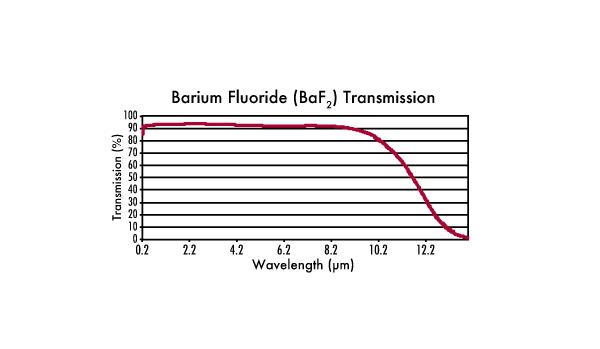

ISP Optics 氟化钡窗口片
ISP Optics 氟化钡（BaF2)窗口片由于其低折射率，在 0.2-12μm 范围内提供出色的透过，无需增透镀膜(AR）。氟化钡的物理特性与氟化钙相似，但抗高能辐射能力更强。这使得氟化钡成为真空紫外（VUV）应用的理想选择，如热成像或激光光谱学等需要高抗辐射能力的应用。在干燥环境下，ISP Optics 氟化钡窗口片在干燥环境下的使用温度可高达 800°C ，但长时间暴露在潮湿环境中将会降低紫外范围的透过率。
请注意:
这些光学窗口片对热冲击非常敏感。
通用规格
| 色散系数 (vd): | 81.78 | 轴方向: | Random |
| 倒角: | Protective as needed | 有效孔径 (%): | 85 |
| 涂层: | Uncoated | 热膨胀系数 CTE (10-6/°C): | 18.1 |
| 密度 (g/cm3): | 4.89 | 边缘: | Fine Ground |
| 折射率?nd: | 1.48 | 努氏硬度?(kg/mm2) : | 82 |
| 工作温度 (°C): | Maximum: 800 | 平行度（弧分）: | <3 |
| 泊松比 : | 0.343 | 基底: | Barium Fluoride (BaF2) |
| 表面平整度 (P-V): | 2λ | 表面质量: | 40-20 |
| 波长范围 (nm): | 200 - 12000 | 杨氏模量 (GPa) : | 53 |
| Type of Window: | Crystal |
产品型号
| Dia. (mm) | 厚度 (mm) | 涂层 | 型号 | 产品编码 |
| 12.70 | 1.00 | Uncoated | BF-W-12-1 | #24-490 |
| 25.40 | 1.00 | Uncoated | BF-W-25-1 | #24-491 |
| 25.40 | 2.00 | Uncoated | BF-W-25-2 | #24-492 |
| 25.40 | 3.00 | Uncoated | BF-W-25-3 | #24-493 |
| 25.40 | 4.00 | Uncoated | BF-W-25-4 | #24-494 |
| 25.40 | 5.00 | Uncoated | BF-W-25-5 | #24-495 |
| 25.40 | 6.00 | Uncoated | BF-W-25-6 | #24-496 |
| 38.10 | 1.00 | Uncoated | BF-W-38-1 | #24-497 |
| 38.10 | 2.00 | Uncoated | BF-W-38-2 | #24-498 |
| 38.10 | 3.00 | Uncoated | BF-W-38-3 | #24-499 |
| 38.10 | 4.00 | Uncoated | BF-W-38-4 | #24-500 |
| 38.10 | 5.00 | Uncoated | BF-W-38-5 | #24-501 |
| 38.10 | 6.00 | Uncoated | BF-W-38-6 | #24-502 |
| 50.80 | 1.00 | Uncoated | BF-W-50-1 | #24-503 |
| 50.80 | 2.00 | Uncoated | BF-W-50-2 | #24-504 |
| 50.80 | 4.00 | Uncoated | BF-W-50-4 | #24-506 |
| 50.80 | 5.00 | Uncoated | BF-W-50-5 | #24-507 |
| 50.80 | 6.00 | Uncoated | BF-W-50-6 | #24-508 |
ISP Optics 氟化钡楔形窗口片
ISP Optics 氟化钡楔形窗口片具有30 弧分楔形，以消除etalon效应，提高了检测和光谱应用中的读数。这些窗口片的折射率低至 1.48，可提供 200nm 至 12μm 的高透射率，而无需使用防反射 (AR) 镀膜。在干燥环境下，氟化钡窗口片可忍受高达 800°C 的环境温度，但长时间与水分接触将会降低真空紫外光范围中的透射率。ISP Optics 氟化钡 (BaF2) 楔形窗口片是红外光谱、热成像和常规 UV-IR 检测应用的理想选择。氟化钡也是一种快速闪烁体，可用于探测 X 射线、伽马射线或其他高能粒子。
注意：这些光学窗口片对热冲击非常敏感。
通用规格
| 色散系数 (vd): | 81.78 | 倒角: | Protective as needed |
| 有效孔径 (%): | 85 | 热膨胀系数 CTE (10-6/°C): | 18.1 |
| 密度 (g/cm3): | 4.89 | 边缘: | Fine Ground |
| 努氏硬度?(kg/mm2) : | 82 | 泊松比 : | 0.343 |
| 基底: | Barium Fluoride (BaF2) | 表面质量: | 60-40 |
| 杨氏模量 (GPa) : | 53 | 楔角: | 30±15 arcmin |
| Type of Window: | Crystal |
产品型号
| Dia. (mm) | 厚度 (mm) | 涂层 | 产品编码 |
| 12.70 | 2.00 | Uncoated | #24-511 |
| 25.40 | 4.00 | Uncoated | #16-806 |
| 50.80 | 6.00 | Uncoated | #16-807 |
| 25.40 | 4.00 | BBAR (2000-5000nm) | #23-719 |
| 50.80 | 6.00 | BBAR (2000-5000nm) | #23-720 |
技术数据

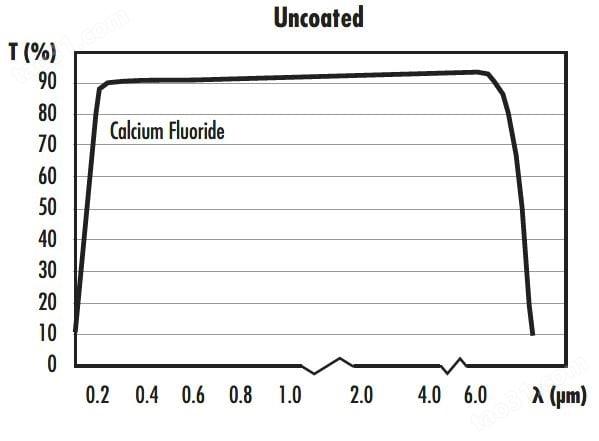

ISP Optics 氟化钙窗口片
ISP Optics 氟化钙窗口片在整个红外光谱为电子系统和传感器提供环境保护。氟化钙的特点是在350纳米到7微米的范围内具有大于90%的透过率和低折射率，无需增透镀膜(AR）。这些窗户片采用红外级氟化钙制造，其特点是在红外光谱中具有低吸收和高损伤阈值。与其他氟化物基材相比，ISP Optics 氟化钙(CaF2)窗口片具有低溶解度和zhuo越的硬度的特点，非常适合红外光谱系统和热成像等恶劣环境下的应用。
通用规格
| 色散系数 (vd): | 94.99 | 轴方向: | Random |
| 倒角: | Protective as needed | 有效孔径 (%): | 85 |
| 涂层: | Uncoated | 热膨胀系数 CTE (10-6/°C): | 18.85 |
| 密度 (g/cm3): | 3.18 | 边缘: | Fine Ground |
| 折射率?nd: | 1.434 | 努氏硬度?(kg/mm2) : | 158.3 |
| 平行度（弧分）: | <3 | 泊松比 : | 0.26 |
| 基底: | Calcium Fluoride (CaF2), IR Grade | 表面平整度 (P-V): | 2λ |
| 表面质量: | 40-20 | 波长范围 (nm): | 300 - 8000 |
| 杨氏模量 (GPa) : | 75.8 | Type of Window: | Crystal |
产品型号
| Dia. (mm) | 厚度 (mm) | 涂层 | 型号 | 产品编码 |
| 12.70 | 1.00 | Uncoated | CF-W-12-1 | #24-512 |
| 25.40 | 1.00 | Uncoated | CF-W-25-1 | #24-514 |
| 25.40 | 4.00 | Uncoated | CF-W-25-4 | #24-517 |
| 25.40 | 5.00 | Uncoated | CF-W-25-5 | #24-518 |
| 38.10 | 1.00 | Uncoated | CF-W-38-1 | #24-520 |
| 38.10 | 2.00 | Uncoated | CF-W-38-2 | #24-521 |
| 38.10 | 3.00 | Uncoated | CF-W-38-3 | #24-522 |
| 38.10 | 4.00 | Uncoated | CF-W-38-4 | #24-523 |
| 38.10 | 5.00 | Uncoated | CF-W-38-5 | #24-524 |
| 38.10 | 6.00 | Uncoated | CF-W-38-6 | #24-525 |
| 50.80 | 3.00 | Uncoated | CF-W-50-3 | #19-717 |
| 50.80 | 4.00 | Uncoated | CF-W-50-4 | #24-528 |
| 50.80 | 5.00 | Uncoated | CF-W-50-5 | #24-529 |
| 76.20 | 12.00 | Uncoated | CF-W-76-12 | #24-531 |
| 76.20 | 4.00 | Uncoated | CF-W-76-4 | #24-532 |
| 76.20 | 8.00 | Uncoated | CF-W-76-8 | #24-534 |
| 101.60 | 8.00 | Uncoated | CF-W-101-8 | #24-535 |
| 101.60 | 10.00 | Uncoated | CF-W-101-10 | #24-536 |
| 101.60 | 12.00 | Uncoated | CF-W-101-12 | #24-537 |
ISP Optics 氟化钙楔形窗口片
ISP Optics 氟化钙楔形窗口片采用 30 弧分楔形，以消除标准具效应产生的干涉图样，并防止光腔反馈。氟化钙具有低吸收度和高损伤阈值的优点，因此这些窗口片是自由空间激光的热门选择。低折射率也使其在不镀增透膜的情况下即可使用。ISP Optics 氟化钙 (CaF2) 楔形窗口片的水溶性较低，与其他氟化钙基片相比硬度更高，适合恶劣环境中的激光应用。氟化钙 (CaF2) 楔形窗口片使激光输出不受环境影响，非常适合光束取样应用。
通用规格
| 倒角: | Protective as needed | 有效孔径 (%): | 85 |
| 热膨胀系数 CTE (10-6/°C): | 18.85 | 密度 (g/cm3): | 3.18 |
| 边缘: | Fine Ground | 折射率?nd: | 1.495 |
| 努氏硬度?(kg/mm2) : | 158.3 | 泊松比 : | 0.26 |
| 基底: | Calcium Fluoride (CaF2) | 表面质量: | 60-40 |
| 杨氏模量 (GPa) : | 75.8 | Type of Window: | Crystal |
产品型号
| Dia. (mm) | 厚度 (mm) | 涂层 | 楔角 | 产品编码 |
| 12.70 | 2.00 | Uncoated | 30' | #16-808 |
| 12.70 | 2.00 | Uncoated | 3° | #19-718 |
| 25.40 | 4.00 | Uncoated | 30' | #16-809 |
| 25.40 | 4.00 | BBAR (2000-5000nm) | 30' | #23-849 |
| 25.40 | 3.00 | Uncoated | 3° | #19-719 |
| 25.40 | 3.00 | BBAR (2000-5000nm) | 3° | #23-850 |
| 38.10 | 3.00 | Uncoated | 3° | #24-539 |
| 50.80 | 6.00 | Uncoated | 30' | #24-538 |
| 50.80 | 5.00 | Uncoated | 3° | #24-540 |
技术数据
ISP Optics 氟化镁窗口片
ISP Optics 氟化镁窗口片具有低折射率和从深紫外(DUV)到中波红外(MWIR)的高透过率，无需增透镀膜(AR）。氟化镁是非常耐用的，可以抵抗机械振动和热冲击。这些窗口片具有很强的抗化学腐蚀能力和在水中的稳定性，能够在恶劣的外部环境中使用。ISP Optics 氟化镁 (MgF2) 窗口片应用广泛，从用于氢莱曼-α谱线的深紫外应用和准分子激光应用，到需要跨越多个波长的透明度的应用，如：光谱学和荧光成像。
通用规格
| 色散系数 (vd): | 106.22 | 倒角: | Protective as needed |
| 有效孔径 (%): | 85 | 涂层: | Uncoated |
| 热膨胀系数 CTE (10-6/°C): | 13.7 | 密度 (g/cm3): | 3.18 |
| 边缘: | Fine Ground | 折射率?nd: | 1.377 |
| 努氏硬度?(kg/mm2) : | 415 | 平行度（弧分）: | <3 |
| 泊松比 : | 0.271 | 基底: | Magnesium Fluoride (MgF2) |
| 表面平整度 (P-V): | 2λ | 表面质量: | 40-20 |
| 波长范围 (nm): | 120 - 7000 | 杨氏模量 (GPa) : | 138 |
| Type of Window: | Crystal |
产品型号
| Dia. (mm) | 厚度 (mm) | 涂层 | 型号 | 产品编码 |
| 12.70 | 1.00 | Uncoated | MF-W-12-1 | #24-480 |
| 12.70 | 2.00 | Uncoated | MF-W-12-2 | #24-481 |
| 25.40 | 1.00 | Uncoated | MF-W-25-1 | #24-482 |
| 25.40 | 4.00 | Uncoated | MF-W-25-4 | #24-484 |
| 38.10 | 3.00 | Uncoated | MF-W-38-3 | #24-485 |
| 50.80 | 3.00 | Uncoated | MF-W-50-3 | #24-486 |
| 50.80 | 4.00 | Uncoated | MF-W-50-4 | #24-487 |
| 50.80 | 5.00 | Uncoated | MF-W-50-5 | #24-488 |
| 50.80 | 6.00 | Uncoated | MF-W-50-6 | #24-489 |
ISP Optics 硅窗口片
ISP Optics 硅窗口片提供 1.2 - 7μm 的近红外(NIR)和中波红外(MWIR)透射。硅的努氏硬度为1150，使其比锗更硬，更不脆。高耐久性抗反射（HDAR）镀膜选项增加了基底的耐久性，同时显著提高了在3 - 5μm的透过率，使其能够在恶劣的环境中使用。ISP Optics 硅窗口片是对重量敏感的红外应用的理想选择，因为它的密度低至2.329 g/cm3的密度，是锗和硒化锌的一半。这些窗口片是近红外成像应用的理想选择，对于检测辐射黑体温度为700K的来源非常重要。
通用规格
| 倒角: | Protective as needed | 有效孔径 (%): | 85 |
| 热膨胀系数 CTE (10-6/°C): | 2.55 | 密度 (g/cm3): | 2.33 |
| 边缘: | Fine Ground | 折射率?nd: | 3.422 @ 5μm |
| 努氏硬度?(kg/mm2) : | 1150 | 平行度（弧分）: | <3 |
| 泊松比 : | 0.265 | 基底: | Silicon (Si) |
| 表面平整度 (P-V): | 2λ | 表面质量: | 40-20 |
| 杨氏模量 (GPa) : | 140 | Type of Window: | Crystal |
产品型号
| Dia. (mm) | 厚度 (mm) | 涂层 | 型号 | 产品编码 |
| 12.70 | 1.00 | Uncoated | SI-W-12-1 | #24-623 |
| 12.70 | 2.00 | Uncoated | SI-W-12-2 | #24-624 |
| 25.40 | 1.00 | Uncoated | SI-W-25-1 | #24-625 |
| 25.40 | 2.00 | Uncoated | SI-W-25-2 | #24-626 |
| 25.40 | 3.00 | Uncoated | SI-W-25-3 | #24-627 |
| 25.40 | 4.00 | Uncoated | SI-W-25-4 | #24-628 |
| 25.40 | 5.00 | Uncoated | SI-W-25-5 | #24-629 |
| 25.40 | 6.00 | Uncoated | SI-W-25-6 | #24-630 |
| 38.10 | 1.00 | Uncoated | SI-W-38-1 | #24-631 |
| 38.10 | 2.00 | Uncoated | SI-W-38-2 | #24-632 |
| 50.80 | 1.00 | Uncoated | SI-W-50-1 | #24-633 |
| 50.80 | 2.00 | Uncoated | SI-W-50-2 | #24-634 |
| 12.70 | 1.00 | BBAR (3000-5000nm) | HDAR35-SI-W-12-1 | #24-636 |
| 12.70 | 2.00 | BBAR (3000-5000nm) | HDAR35-SI-W-12-2 | #24-637 |
| 25.40 | 1.00 | BBAR (3000-5000nm) | HDAR35-SI-W-25-1 | #24-638 |
| 25.40 | 2.00 | BBAR (3000-5000nm) | HDAR35-SI-W-25-2 | #24-639 |
| 25.40 | 3.00 | BBAR (3000-5000nm) | HDAR35-SI-W-25-3 | #24-640 |
| 25.40 | 5.00 | BBAR (3000-5000nm) | HDAR35-SI-W-25-5 | #24-641 |
| 50.80 | 4.00 | BBAR (3000-5000nm) | HDAR35-SI-W-50-4 | #24-642 |
| 50.80 | 5.00 | BBAR (3000-5000nm) | HDAR35-SI-W-50-5 | #24-643 |
| 50.80 | 6.00 | BBAR (3000-5000nm) | HDAR35-SI-W-50-6 | #24-644 |
| 63.50 | 3.00 | BBAR (3000-5000nm) | HDAR35-SI-W-63-3 | #24-645 |
| 76.20 | 6.00 | BBAR (3000-5000nm) | HDAR35-SI-W-76-6 | #24-646 |
ISP Optics 红外布鲁斯特窗口片
ISP Optics 红外布鲁斯特窗口片是无镀膜的锗（Ge）和硒化锌（ZnSe）窗口片，用于分离 P-偏振和 S-偏振的光。当定位在布鲁斯特角时，硒化锌（ZnSe）在10.6μm处为67.4°，Ge在 10.6μm 处为76.0°，光的P偏振分量得以传输，没有反射损失。光的S-偏振分量通过菲涅尔反射被反射；对于硒化锌（ZnSe）基底，大约50%的S-偏振光会被反射，而具有较高折射率的锗（Ge）基底反射则接近 87%。ISP Optics 红外布鲁斯特窗口片的设计是为了在布鲁斯特角使用时提供一个方形的输入孔径，可以单独或成对使用在光学系统中充当偏振器、分析器、衰减器或隔离器。
请注意:
硒化锌(ZnSe)是一种有毒物质，在处理时应特别小心。始终戴上橡胶或塑料手套以避免污染的风险。
通用规格
| 倒角: | Protective as needed | 有效孔径 (%): | 85 |
| 厚度 (mm): | 3.00 ±0.13 | 涂层: | Uncoated |
| 平行度（弧分）: | <3 | 泊松比 : | 0.28 |
| 表面平整度 (P-V): | λ/20 @ 10.6μm | 表面质量: | 40-20 |
| Type of Window: | Crystal |
产品型号
| 尺寸 (mm) | 基底 | 型号 | 产品编码 |
| 84.00 x 20.30 | Germanium (Ge) | GE-BW-84 | #24-707 |
| 65.10 x 25.40 | Zinc Selenide (ZnSe) | ZC-BW-65 | #24-708 |
ISP Optics 蓝宝石窗口片
ISP Optics 蓝宝石窗口片是高度耐用和透光的保护窗口，是恶劣环境的理想选择。蓝宝石具有化学惰性，既不溶于水也对普通的酸和碱具有抗性。在化学上，蓝宝石是单晶的氧化铝（Al2O3)，在无镀膜的情况下，透过范围为0.33 – 5.5μm。ISP Optics 蓝宝石窗口片的努氏硬度为1900，可以抵抗划痕、凹坑和断裂，否则会削弱熔融石英基质。这些窗口片通常用于高温和高压的应用中，如真空或等离子室的观察窗。
通用规格
| 色散系数 (vd): | 72.24 | 轴方向: | Random |
| 倒角: | Protective as needed | 有效孔径 (%): | 85 |
| 涂层: | Uncoated | 热膨胀系数 CTE (10-6/°C): | 8.8 |
| 密度 (g/cm3): | 3.97 | 边缘: | Fine Ground |
| 折射率?nd: | 1.77 | 努氏硬度?(kg/mm2) : | 1900 |
| 泊松比 : | 0.27 | 基底: | Sapphire (Al2O3) |
| 表面质量: | 60-40 | 波长范围 (nm): | 330 - 5500 |
| 杨氏模量 (GPa) : | 435 | Type of Window: | Crystal |
| 双折射率 (no-ne) : | 0.008 for Visible Light Orthogonal to Optical Axis | ||
产品型号
| Dia. (mm) | 厚度 (mm) | 涂层 | 型号 | 产品编码 |
| 12.70 | 1.00 | Uncoated | AL-W-12-1 | #19-715 |
| 25.40 | 1.00 | Uncoated | AL-W-25-1 | #24-541 |
| 25.40 | 2.00 | Uncoated | AL-W-25-2 | #24-542 |
| 25.40 | 3.00 | Uncoated | AL-W-25-3 | #24-543 |
| 38.10 | 2.00 | Uncoated | AL-W-38-2 | #24-544 |
| 38.10 | 3.00 | Uncoated | AL-W-38-3 | #24-545 |
| 50.80 | 3.00 | Uncoated | AL-W-50-3 | #24-546 |
| 50.80 | 5.00 | Uncoated | AL-W-50-5 | #24-547 |
| 63.50 | 3.00 | Uncoated | AL-W-63-3 | #24-548 |
| 63.50 | 5.00 | Uncoated | AL-W-63-5 | #24-549 |
| 76.20 | 3.00 | Uncoated | AL-W-76-3 | #24-550 |
ISP Optics 类金刚石 (DLC) 镀膜硅窗口片
ISP Optics 类金刚石(DLC)镀膜硅窗口片在一个表面上镀增透膜，在另一个表面上镀有特别设计的类金刚石（DLC）镀膜，因此耐用度ji高，是恶劣环境下使用的理想选择。 类金刚石（DLC）镀膜表面经过精心设计，可耐受从 -80到 +160°F的温度周期变化、持续 72 小时的盐雾，以及在沙土和泥浆混合物中 1000?次刮水器擦拭。此外，这些窗口片还符合 MIL-F-48616 和 MIL-C-48497C 对严重磨损的要求。硅的努氏硬度为 1150，密度低，这使得它比锗基材更坚硬，适合于对重量敏感的应用。ISP Optics 类金刚石(DLC)镀膜硅窗口片的设计波长为 3 至 5 微米，非常适合热成像等红外防御应用。
通用规格
| 倒角: | Protective as needed | 涂层: |
S1: DLC Coating
S2: BBAR (3000-5000nm)
|
| 有效孔径 (%): | 85 | ||
| Type of Window: | Crystal | 努氏硬度?(kg/mm2) : | 1150 |
| 边缘: | Fine Ground | 平行度（弧分）: | <3 |
| 基底: | Silicon (Si) | 表面平整度 (P-V): | λ/10 @ 10.6μm |
| 表面质量: | 40-20 | 波长范围 (nm): | 3000 - 5000 |
| 注意: | Arrow on substrate edge points towards DLC coated surface | ||
产品型号
| Dia. (mm) | 厚度 (mm) | 涂层 | 产品编码 |
| 25.40 | 2.00 | S1: DLC CoatingS2: BBAR (3000-5000nm) | #16-816 |
| 38.10 | 2.00 | S1: DLC CoatingS2: BBAR (3000-5000nm) | #24-647 |
| 50.80 | 3.00 | S1: DLC CoatingS2: BBAR (3000-5000nm) | #16-817 |
| 76.20 | 3.00 | S1: DLC CoatingS2: BBAR (3000-5000nm) | #16-818 |
技术数据
| Coating Specifications | ||
| Specification | AR Coating | DLC Coating |
| Adhesion | per MIL-C-48497C | per MIL-C-48497C |
| Abrasion | Moderate, per MIL-C-48497C | Severe, per MIL-C-48497C |
| Humidity | 24 Hours per MIL-C-48497C | 24 Hours per MIL-C-48497C |
| Salt Solubility | - | ≥24 Hours Immersion per MIL-C-675C |
| Salt Spray | - | ≥72 Hours per MIL-C-675 |
| Temperature (°F) | -80 to +160 per MIL-C-48497C | -80 to +160 per MIL-C-48497C |
| Solubility and Cleaning | per MIL-C-48497 | per MIL-C-48497 |
| Wiper | - | ≥1,000 Wipes of Sand/Slurry per TS-1888 |
| Coating Temperature (°F) | -80 to +160 per MIL-C-48497C | -80 to +160 per MIL-C-48497C |
