UTR-A 带孔径的精密钢质旋转台

对比

型号

直径

高度

负载

螺纹类型

孔径

M-UTR46A

46 mm

33 mm

30 N

M4

18 mm

M-UTR46SA

46 mm

23 mm

30 N

M4

22 mm

M-UTR80A

79 mm

46 mm

200 N

M4 and M6

M30 x 0.75 THD

M-UTR80SA

79 mm

23 mm

200 N

M4

50 mm

M-UTR120A

119.5 mm

50 mm

500 N

M6

62 mm

M-UTR160A

159.0 mm

68 mm

800 N

M6

90 mm

型号

UTR46A

UTR46SA

UTR80A
1

UTR120A

UTR160A

直径

46 mm

46 mm

79 mm

119.5 mm

159 mm

孔径

18 mm

22 mm

1.063-20 THD

62 mm

90 mm

粗调行程

360°

360°

360°

360°

360°

细调行程

4°

4°

4°

4°

4°

高度

33 mm

23 mm

46 mm

50 mm

68 mm

负载

30 N

30 N

200 N

500 N

800 N

灵敏度

6 arc sec

6 arc sec

4 arc sec

2.5 arc sec

2 arc sec

游标

30 arc min

30 arc min

1 arc min

1 arc min

1 arc min

刻度

2°

2°

1°

1°

1°

分辨率

0.5°

0.5°

0.017°

0.017°

0.017°

较大驱动扭矩

0.65 Nm

0.65 Nm

3.6 Nm

10 Nm

30 Nm

较大反向驱动扭矩

0.2 Nm

0.2 Nm

0.5 Nm

1.5 Nm

3.5 Nm

摆动

±100 μrad

±100 μrad

±60 μrad

±50 μrad

±40 μrad

横向刚度

130 μrad/Nm

130 μrad/Nm

30 μrad/Nm

20 μrad/Nm

5 μrad/Nm

材料

Steel

Steel

Steel

Steel

Steel

螺纹类型2

8-32

8-32

8-32 and 1/4-20

1/4-20

1/4-20

重量

0.3 kg

0.3 kg

0.8 kg

2.1 kg

5 kg

360°粗略旋转 - 4°精细旋转

利用侧面安装的离合器旋钮，可实现在整个 360°（以 1°增量标记）范围内连续自由旋转，

位移台主体上具有额外的游标刻度。灵敏度范围为 2 至 6 弧秒，具体取决于型号。

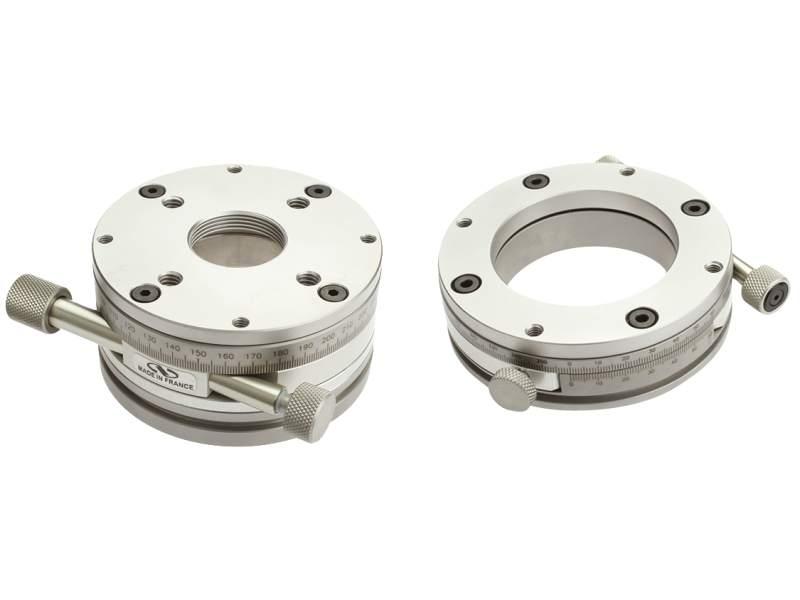

中心孔径可用于共线光学通道

每个 UTR-A 手动旋转台均具有一个中心孔径，

可供光线通过旋转轴或用于安装光学组件，

从而方便集成到与激光成像或显微镜相关的系统。

UTR46A与UTR80A位移台具有薄型版本，以适应更有限的空间。

适用于一系列应用的通用配置选项

UTR 系列位移台提供用于安装到平台和其他组件的多种配置。

这些位移台在底部表面上具有螺纹安装孔，

也可以通过可选的 PBN 底座进行固定。

位移台使用附带的 BR 系列限动器，

通过底座附近的分级箍安装到 UMR 系列线性位移台上。

适配器也可用于在 UMR 位移台下方安装这些 UTR 位移台。

轻松组合，实现多轴运动

全不锈钢结构

UTR钢制旋转平台与尺寸匹配的UMR钢制线性平台，

TGN系列倾斜平台和MVN精密垂直平台兼容

（例如，带UMR8.25和TGN80的UTR80或带TGN120和MVN120的UTR120）。

它们可以组合以提供多轴运动，并且可以轻松地适应特定系统的需求。

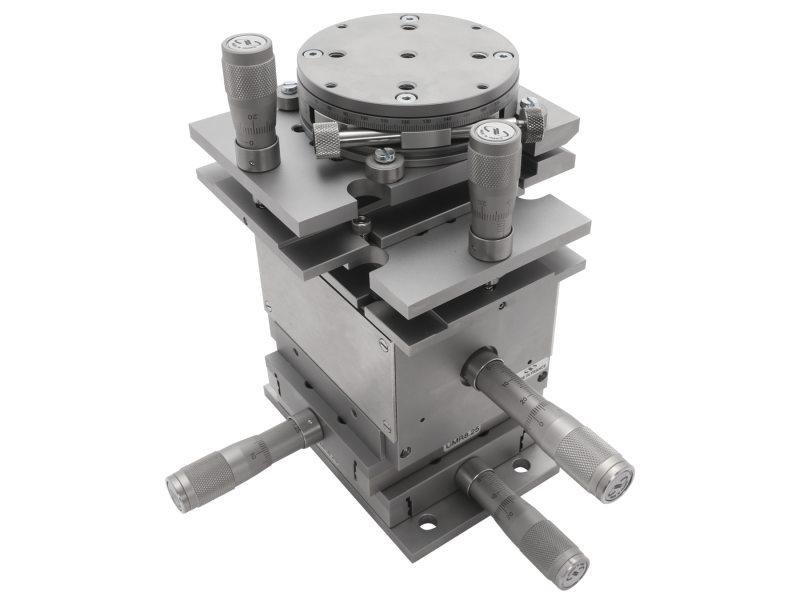

图中显示了使用两个UMR8.25，两个TGN80，

一个UTR80S和一个MVN80的六轴手动定位系统。

（提示：首先从Y平台的背面组装Y＆Z平台，然后从X的背面将X平台连接到YZ。

在两个步骤中，都需要将UMR平台的托架平移到行程范围的每一端以显示 检修孔，

请参阅UMR工作台XY装配视频。）

钢结构提供高负载能力和平稳的旋转

UTR工作台由不锈钢制成，以提供坚固的机架，中心负载能力高达800N。轴承已预加载到精密磨削的工具钢座圈中，以较小的偏心率实现平滑，准确的轨迹。
