楔形棱镜（精退火K9光学玻璃）
楔形棱镜（精退火K9光学玻璃）的楔角以及背面的增透膜可将后表面反射的鬼像干扰减小。高精度基片确保反射及透射光波前精度。我们提供提供多种楔形棱镜，增透膜包括UV、VIS、 NIR、SWIR。

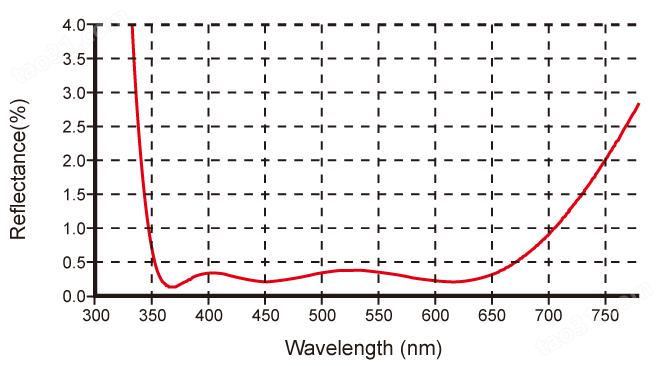

VIS增透膜 Ravg<0.5% @350~700nm
NIR增透膜 Ravg<0.5% @600~1100nm
SWIR增透膜 Ravg<0.5% @900~1700nm
UV增透膜 @250~400nm
特征
材料： |
精退火K9光学玻璃 |
表面面型: |
λ/ 10@633nm |
角度误差： |
± 30 |
表面光洁度： |
20-10 |
直径误差： |
+0.0/-0.1mm |
厚度公差: |
±0.2 |
倒边 : |
保护性倒边0.2~0.5mmX45° |
镀膜: |
见产品列表 |
材料： |
紫外熔融石英 |
表面面型: |
λ/ 10@633nm |
角度误差： |
± 15秒 |
表面光洁度： |
20-10 |
直径误差： |
+0.0/-0.1mm |
厚度公差: |
±0.2 |
倒边 : |
保护性倒边0.2~0.5mmX45° |
镀膜: |
见产品列表 |
产品编号 |
产品名称 |
直径 |
光束偏转角 |
涂层 |
材料 |
373500 |
楔形棱镜 Φ25.0mm 0°58’ 无镀膜 精退火K9光学玻璃 |
Φ25.0mm |
0.5°@633nm |
未镀膜 |
精退火K9光学玻璃 |
373501 |
楔形棱镜 Φ25.0mm 0°58’ VIS 精退火K9光学玻璃 |
Φ25.0mm |
0.5° |
AR @350-700nm |
精退火K9光学玻璃 |
373502 |
楔形棱镜 Φ25.0mm 0°58’ NIR 精退火K9光学玻璃 |
Φ25.0mm |
0.5° |
AR @600-1100nm |
精退火K9光学玻璃 |
373503 |
楔形棱镜 Φ25.0mm 0°58’ SWIR 精退火K9光学玻璃 |
Φ25.0mm |
0.5° |
AR @900-1700nm |
精退火K9光学玻璃 |
373504 |
楔形棱镜 Φ25.0mm 1°56’ 无镀膜 精退火K9光学玻璃 |
Φ25.0mm |
1° |
未镀膜 |
精退火K9光学玻璃 |
373505 |
楔形棱镜 Φ25.0mm 1°56’ VIS 精退火K9光学玻璃 |
Φ25.0mm |
1° |
AR @350-700nm |
精退火K9光学玻璃 |
373506 |
楔形棱镜 Φ25.0mm 1°56’ NIR 精退火K9光学玻璃 |
Φ25.0mm |
1° |
AR @600-1100nm |
精退火K9光学玻璃 |
373507 |
楔形棱镜 Φ25.0mm 1°56’ SWIR 精退火K9光学玻璃 |
Φ25.0mm |
1° |
AR @900-1700nm |
精退火K9光学玻璃 |
373508 |
楔形棱镜 Φ25.0mm 3°52’ 无镀膜 精退火K9光学玻璃 |
Φ25.0mm |
2° |
未镀膜 |
精退火K9光学玻璃 |
373509 |
楔形棱镜 Φ25.0mm 3°52’ VIS 精退火K9光学玻璃 |
Φ25.0mm |
2° |
AR @350-700nm |
精退火K9光学玻璃 |
373510 |
楔形棱镜 Φ25.0mm 3°52’ NIR 精退火K9光学玻璃 |
Φ25.0mm |
2° |
AR @600-1100nm |
精退火K9光学玻璃 |
373511 |
楔形棱镜 Φ25.0mm 3°52’ SWIR 精退火K9光学玻璃 |
Φ25.0mm |
2° |
AR @900-1700nm |
精退火K9光学玻璃 |
373512 |
楔形棱镜 Φ25.0mm 7°41’ 无镀膜 精退火K9光学玻璃 |
Φ25.0mm |
4° |
未镀膜 |
精退火K9光学玻璃 |
373513 |
楔形棱镜 Φ25.0mm 7°41’ VIS 精退火K9光学玻璃 |
Φ25.0mm |
4° |
AR @350-700nm |
精退火K9光学玻璃 |
373514 |
楔形棱镜 Φ25.0mm 7°41’ NIR 精退火K9光学玻璃 |
Φ25.0mm |
4° |
AR @600-1100nm |
精退火K9光学玻璃 |
373515 |
楔形棱镜 Φ25.0mm 7°41’ SWIR 精退火K9光学玻璃 |
Φ25.0mm |
4° |
AR @900-1700nm |
精退火K9光学玻璃 |
373516 |
楔形棱镜 Φ25.0mm 11°21’ 无镀膜 精退火K9光学玻璃 |
Φ25.0mm |
6° |
未镀膜 |
精退火K9光学玻璃 |
373517 |
楔形棱镜 Φ25.0mm 11°21’ VIS 精退火K9光学玻璃 |
Φ25.0mm |
6° |
AR @350-700nm |
精退火K9光学玻璃 |
373518 |
楔形棱镜 Φ25.0mm 11°21’ NIR 精退火K9光学玻璃 |
Φ25.0mm |
6° |
AR @600-1100nm |
精退火K9光学玻璃 |
373519 |
楔形棱镜 Φ25.0mm 11°21’ SWIR 精退火K9光学玻璃 |
Φ25.0mm |
6° |
AR @900-1700nm |
精退火K9光学玻璃 |
373520 |
楔形棱镜 Φ25.0mm 14°51’ 无镀膜 精退火K9光学玻璃 |
Φ25.0mm |
8° |
未镀膜 |
精退火K9光学玻璃 |
373521 |
楔形棱镜 Φ25.0mm 14°51’ VIS 精退火K9光学玻璃 |
Φ25.0mm |
8° |
AR @350-700nm |
精退火K9光学玻璃 |
373522 |
楔形棱镜 Φ25.0mm 14°51’ NIR 精退火K9光学玻璃 |
Φ25.0mm |
8° |
AR @600-1100nm |
精退火K9光学玻璃 |
373523 |
楔形棱镜 Φ25.0mm 14°51’ SWIR 精退火K9光学玻璃 |
Φ25.0mm |
8° |
AR @900-1700nm |
精退火K9光学玻璃 |
373524 |
楔形棱镜 Φ25.0mm 18°08’ 无镀膜 精退火K9光学玻璃 |
Φ25.0mm |
10° |
未镀膜 |
精退火K9光学玻璃 |
373525 |
楔形棱镜 Φ25.0mm 18°08’ VIS 精退火K9光学玻璃 |
Φ25.0mm |
10° |
AR @350-700nm |
精退火K9光学玻璃 |
373526 |
楔形棱镜 Φ25.0mm 18°08’ NIR 精退火K9光学玻璃 |
Φ25.0mm |
10° |
AR @600-1100nm |
精退火K9光学玻璃 |
373527 |
楔形棱镜 Φ25.0mm 18°08’ SWIR 精退火K9光学玻璃 |
Φ25.0mm |
10° |
AR @900-1700nm |
精退火K9光学玻璃 |
