ThorlabsSMA多模光纤跳线，带插芯端

ThorlabsSMA多模光纤跳线，带插芯端?特性

?105 μm，?200 μm，?300 μm或?400 μm纤芯的多模光纤

?1.25 mm(LC)或?2.5 mm(FC)插芯端与我们的光纤针头集成

工作波长范围选项(请看光纤规格标签)

400 - 2400 nm(?105 μm，0.22 NA)

250 - 1200 nm(?200 μm，0.22 NA)

400 - 2200 nm(?200 - ?400 μm，0.39 NA)

300- 1200 nm(?200和?400 μm，0.50 NA)

一端是SMA905接头

MR77L01和MR89L01具有不锈钢保护管，起到保护作用

这些多模光纤跳线非常适用于光遗传和需要具有细接头的轻量型多模光纤跳线的任何其它应用。Thorlabs提供的这些光纤跳线具有?1.25 mm或?2.5 mm的陶瓷插芯端，并提供用于任何?1.25 mm或?2.5 mm装置的匹配套管(见下方)。

Item #Prefix	CoreDiameter	NA	FerruleDiameter	Wavelength Range(Click for Plot)	Fiber Used
M63	105 μm ± 2%	0.22	1.25 mm	400 - 2400 nm	FG105LCA
M87	200 ± 8 μm	0.22	1.25 mm	250 - 1200 nm	FG200UCC
M89	200 ± 5 μm	0.39	1.25 mm	400 - 2200 nm	FT200EMT
MR89	200 ± 5 μm	0.39	1.25 mm	400 - 2200 nm	FT200EMT
M95	200 ± 5 μm	0.50	1.25 mm	300 - 1200 nm	FP200URT
M98	400 ± 8 μm	0.39	1.25 mm	400 - 2200 nm	FT400EMT
M125	400 ± 8 μm	0.50	1.25 mm	300 - 1200 nm	FP400URT
M84	200 ± 8 μm	0.22	2.5 mm	250 - 1200 nm	FG200UCC
M77	200 ± 5 μm	0.39	2.5 mm	400 - 2200 nm	FT200EMT
MR77	200 ± 5 μm	0.39	2.5 mm	400 - 2200 nm	FT200EMT
M106	200 ± 5 μm	0.50	2.5 mm	300 - 1200 nm	FP200URT
M58	300 ± 6 μm	0.39	2.5 mm	400 - 2200 nm	FT300EMT
M79	400 ± 8 μm	0.39	2.5 mm	400 - 2200 nm	FT400EMT
M126	400 ± 8 μm	0.50	2.5 mm	300 - 1200 nm	FP400URT

定制跳线Thorlabs也可以提供定制光纤跳线，并且可以在下单当日发货。我们提供各种光纤类型、长度或其它各种定制特性的插芯跳线。

FCM夹持带?2.5 mm插芯接头的线缆

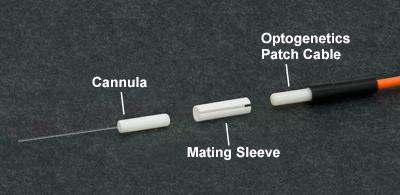

插芯跳线非常适合连接到我们的光纤针头

光纤规格

Item # Prefix	Fiber Type	CoreDiameter	CladdingDiameter	CoatingDiameter	NA	Wavelength Range(Click for Plot)	Jacket	Connectors
M63	FG105LCA	105 μm ± 2%	125 ± 1 μm	250 μm ± 4%	0.22	400 - 2400 nm	?1.6 mm Heat-Shrink Tubing	SMA905 to ?1.25 mm Ferrule
M87	FG200UCC	200 ± 8 μm	240 ± 5 μm	260 ± 6 μm	0.22	250 - 1200 nm	?1.6 mm Heat-Shrink Tubing	SMA905 to ?1.25 mm Ferrule
M89	FT200EMT	200 ± 5 μm	225 ± 5 μm	500 ± 30 μm	0.39	400 - 2200 nm	?1.6 mm Heat-Shrink Tubing	SMA905 to ?1.25 mm Ferrule
MR89	FT200EMT	200 ± 5 μm	225 ± 5 μm	500 ± 30 μm	0.39	400 - 2200 nm	?2.3 mm Stainless Steel Tubing	SMA905 to ?1.25 mm Ferrule
M95	FP200URT	200 ± 5 μm	225 ± 5 μm	500 ± 30 μm	0.50	300 - 1200 nm	?1.6 mm Heat-Shrink?Tubing	SMA905 to ?1.25 mm?Ferrule
M98	FT400EMT	400 ± 8 μm	425 ± 10 μm	730 ± 30 μm	0.39	400 - 2200 nm	?1.6 mm Heat-Shrink Tubing	SMA905 to ?1.25 mm Ferrule
M125	FP400URT	400 ± 8 μm	425 ± 10 μm	730 ± 30 μm	0.50	300 - 1200 nm	?1.6 mm Heat-Shrink Tubing	SMA905 to ?1.25 mm Ferrule
M84	FG200UCC	200 ± 8 μm	240 ± 5 μm	260 ± 6 μm	0.22	250 - 1200 nm	FT020 Furcation Tubing	SMA905 to ?2.5 mm Ferrule
M77	FT200EMT	200 ± 5 μm	225 ± 5 μm	500 ± 30 μm	0.39	400 - 2200 nm	FT020 Furcation Tubing	SMA905 to ?2.5 mm Ferrule
MR77	FT200EMT	200 ± 5 μm	225 ± 5 μm	500 ± 30 μm	0.39	400 - 2200 nm	?2.3 mm Stainless Steel Tubing	SMA905 to ?2.5 mm Ferrule
M106	FP200URT	200 ± 5 μm	225 ± 5 μm	500 ± 30 μm	0.50	300 - 1200 nm	FT020 Furcation Tubing	SMA905 to ?2.5 mm Ferrule
M58	FT300EMT	300 ± 6 μm	325 ± 10 μm	650 ± 30 μm	0.39	400 - 2200 nm	FT020 Furcation Tubing	SMA905 to ?2.5 mm Ferrule
M79	FT400EMT	400 ± 8 μm	425 ± 10 μm	730 ± 30 μm	0.39	400 - 2200 nm	FT020 Furcation Tubing	SMA905 to ?2.5 mm Ferrule
M126	FP400URT	400 ± 8 μm	425 ± 10 μm	730 ± 30 μm	0.50	300 - 1200 nm	FT020 Furcation Tubing	SMA905 to ?2.5 mm Ferrule

?105 μm纤芯，0.22 NA SMA转插芯光纤跳线，插芯直径?1.25 mm，热缩管

热缩管，小化对样品的压力

跳线长度: 1 m

Fiber Type	CoreDiameter	CladdingDiameter	CoatingDiameter	Max CoreOffset	NA	Bend Radius(Short Term /Long Term)^a	FerruleDiameter	TubingDiameter	FerruleMaterial
FG105LCA	105 μm ± 2%	125 ± 1 μm	250 μm ± 4%	5 μm	0.22 ± 0.02	15 mm / 30 mm	1.25 mm	1.6 mm	Ceramic(Zirconia)

受到光纤限制

产品型号	公英制通用

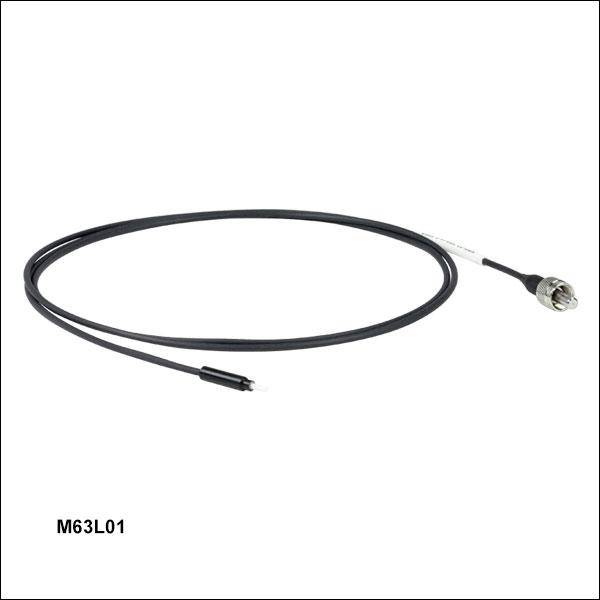

M63L01	光纤跳线，纤芯?105 μm，数值孔径0.22，SMA905?1.25 mm插芯，长为1 m

?200 μm纤芯，0.22 NA SMA转插芯光纤跳线，插芯直径?1.25 mm，热缩管

热缩管，小化对样品的压力

跳线长度: 0.5 m或1 m

Fiber Type	CoreDiameter	CladdingDiameter	CoatingDiameter	Max CoreOffset	NA	Bend Radius(Short Term /Long Term)^a	FerruleDiameter	TubingDiameter	FerruleMaterial
FG200UCC	200 ± 8 μm	240 ± 5 μm	260 ± 6 μm	5 μm	0.22 ± 0.02	12 mm / 24 mm	1.25 mm	1.6 mm	Ceramic(Zirconia)

受到光纤限制

产品型号	公英制通用
M87L005	Customer Inspired! 光纤跳线，纤芯?200 μm，数值孔径0.22，SMA905?1.25 mm插芯，长为0.5米

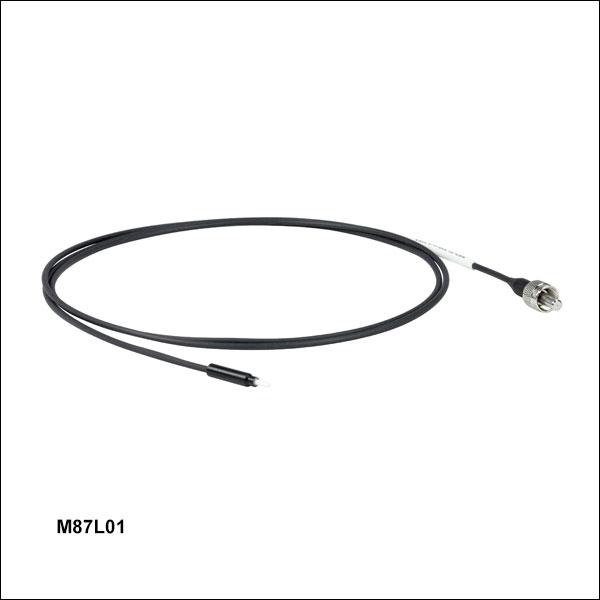

M87L01	Customer Inspired! 光纤跳线，纤芯?200 μm，数值孔径0.22，SMA905?1.25 mm插芯，长为1米

?200 μm纤芯，0.39 NA SMA转插芯跳线，插芯直径?1.25 mm，热缩管

热缩管对样品的压力

跳线长度: 1 m

Fiber Type	CoreDiameter	CladdingDiameter	CoatingDiameter	Max CoreOffset	NA	Bend Radius(Short Term /Long Term)^a	FerruleDiameter	TubingDiameter	FerruleMaterial
FT200EMT	200 ± 5 μm	225 ± 5 μm	500 ± 30 μm	5 μm	0.39	9 mm / 18 mm	1.25 mm	1.6 mm	Ceramic(Zirconia)

受到光纤限制

产品型号	公英制通用
M89L01	光纤跳线，纤芯?200 μm，数值孔径0.39，SMA905?1.25 mm插芯，长为1 m

?200 μm纤芯，0.39 NA SMA转插芯光纤跳线，?1.25 mm插芯，不锈钢护套

?不锈钢保护管，起到保护作用

?跳线长度: 1 m

Fiber Type	CoreDiameter	CladdingDiameter	CoatingDiameter	Max CoreOffset	NA	Bend Radius(Short Term /Long Term)^a	FerruleDiameter	TubingDiameter	FerruleMaterial
FT200EMT	200 ± 5 μm	225 ± 5 μm	500 ± 30 μm	5 μm	0.39 ± 0.02	23 mm / 23 mm	1.25 mm	1.6 mm	Ceramic(Zirconia)

受到保护管限制

产品型号	公英制通用
MR89L01	光纤跳线，纤芯?200 μm，数值孔径0.39，SMA905?1.25 mm插芯，铠装，长为1 m

?200 μm纤芯，0.50 NA SMA转插芯光纤跳线，?1.25 mm插芯，热缩套管

热缩管，小化对样品的压力

跳线长度: 1 m

Fiber Type	CoreDiameter	CladdingDiameter	CoatingDiameter	Max CoreOffset	NA	Bend Radius(Short Term /Long Term)^a	FerruleDiameter	TubingDiameter	FerruleMaterial
FP200URT	200 ± 5 μm	225 ± 5 μm	500 ± 30 μm	5 μm	0.50	8 mm / 16 mm	1.25 mm	1.6 mm	Ceramic(Zirconia)

受到光纤限制

产品型号	公英制通用

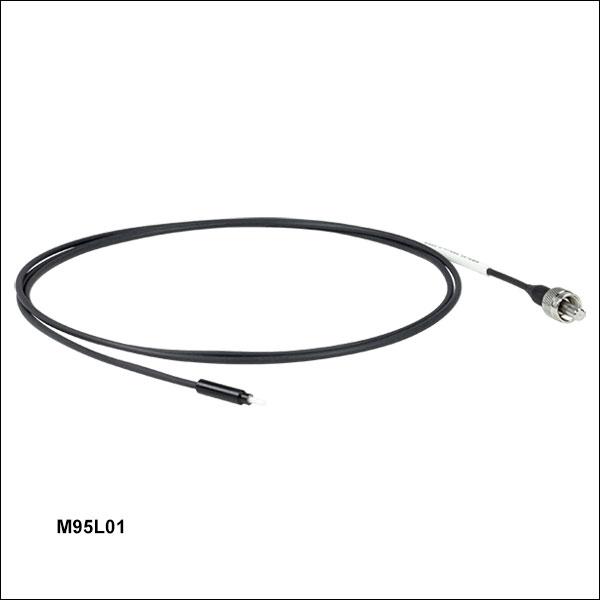

M95L01	Customer Inspired! 光纤跳线，纤芯?200 μm，数值孔径0.50，SMA905?1.25 mm插芯，长为1 m

?400 μm纤芯，0.39 NA SMA转插芯光纤跳线，?1.25 mm插芯，热缩套管

热缩管，小化对样品的压力

跳线长度：1 m

Fiber Type	CoreDiameter	CladdingDiameter	CoatingDiameter	Max CoreOffset	NA	Bend Radius(Short Term /Long Term)^a	LCFerruleDiameter	TubingDiameter	LCFerruleMaterial
FT400EMT	400 ± 8 μm	425 ± 10 μm	730 ± 30 μm	7 μm	0.39	20 mm / 40 mm	1.25 mm	1.6 mm	Ceramic(Zirconia)

受到光纤限制

产品型号	公英制通用

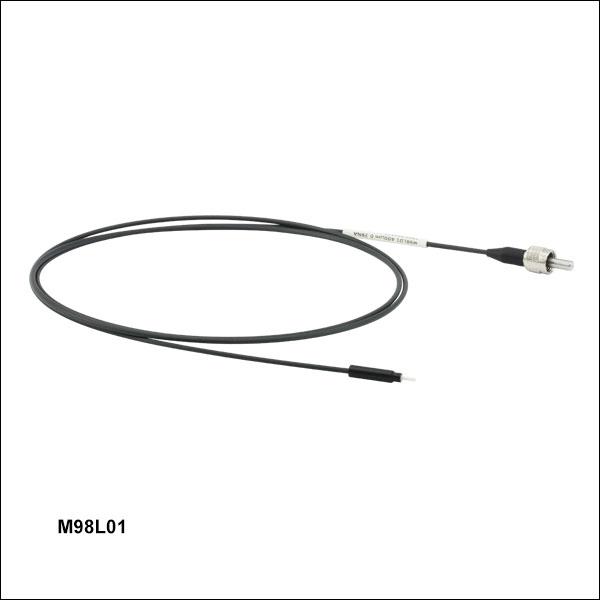

M98L01	光纤跳线，纤芯?400 μm，数值孔径0.39，SMA905?1.25 mm插芯，长为1米

?400 μm纤芯，0.50 NA SMA转插芯光纤跳线，?1.25 mm插芯，热缩套管

热缩管，小化对样品的压力

跳线长度：1 m

Fiber Type	CoreDiameter	CladdingDiameter	CoatingDiameter	Max CoreOffset	NA	Bend Radius(Short Term /Long Term)^a	LCFerruleDiameter	TubingDiameter	LCFerruleMaterial
FP400URT	400 ± 8 μm	425 ± 10 μm	730 ± 30 μm	7 μm	0.50	16 mm / 32 mm	1.25 mm	FP400URT	Ceramic(Zirconia)

受到光纤限制

产品型号	公英制通用

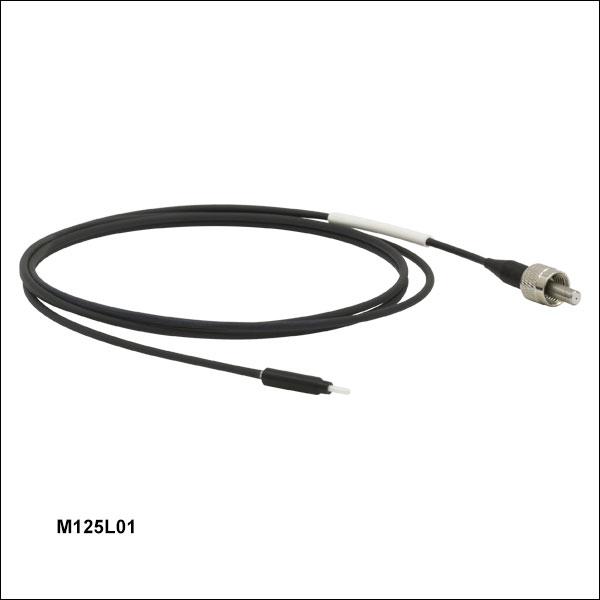

M125L01	光纤跳线，纤芯?400 μm，数值孔径0.50，SMA905?1.25 mm插芯，长为1米

?200 μm纤芯，0.22 NA SMA转插芯光纤跳线，插芯直径?2.5mm，PVC护套

PVC护套

跳线长度: 0.5 m或1 m

Fiber Type	CoreDiameter	CladdingDiameter	CoatingDiameter	Max CoreOffset	NA	Bend Radius(Short Term /Long Term)^a	FerruleDiameter	TubingDiameter	FerruleMaterial
FG200UCC	200 ± 8 μm	240 ± 5 μm	260 ± 6 μm	5 μm	0.22 ± 0.02	12 mm / 24 mm	2.5 mm	2.0 mm	Ceramic(Zirconia)

受到光纤限制

产品型号	公英制通用
M84L005	Customer Inspired! 光纤跳线，纤芯?200 μm，数值孔径0.22，SMA905转?2.5 mm插芯，长0.5米

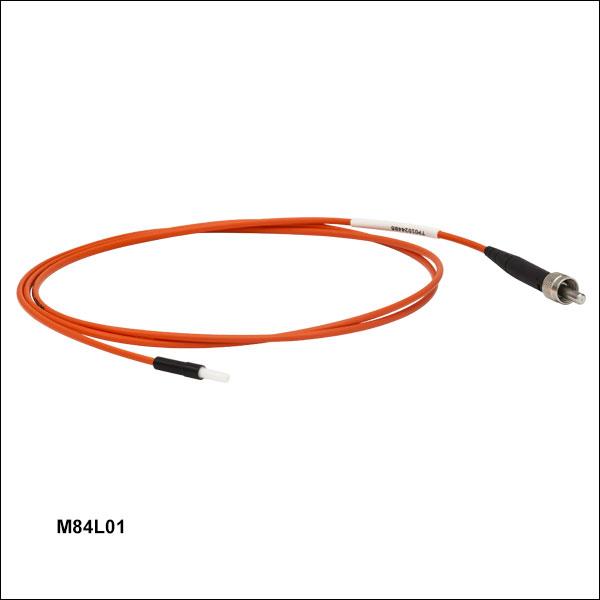

M84L01	Customer Inspired! 光纤跳线，纤芯?200 μm，数值孔径0.22，SMA905转?2.5 mm插芯，长1米

?200 μm纤芯，0.39 NA SMA转插芯光纤跳线，插芯直径?2.5 mm，PVC护套

PVC护套

跳线长度: 0.5 m或1 m

Fiber Type	CoreDiameter	CladdingDiameter	CoatingDiameter	Max CoreOffset	NA	Bend Radius(Short Term /Long Term)^a	FerruleDiameter	TubingDiameter	FerruleMaterial
FT200EMT	200 ± 5?μm	225 ± 5?μm	500 ±?30 μm	5 μm	0.39	9 mm?/ 18 mm	2.5 mm	2.0 mm	Ceramic(Zirconia)

受到光纤限制

产品型号	公英制通用
M77L005	Customer Inspired! 光纤跳线，纤芯?200 μm，数值孔径0.39，SMA905?2.5 mm插芯，长为0.5 m
M77L01	Customer Inspired! 光纤跳线，纤芯?200 μm，数值孔径0.39, SMA905?2.5 mm插芯，长为1 m

?200 μm纤芯，0.39 NA SMA转插芯光纤跳线，?2.5 mm插芯，不锈钢护套

? ?不锈钢保护管，起到保护作用

? ?跳线长度: 1 m

Fiber Type	CoreDiameter	CladdingDiameter	CoatingDiameter	Max CoreOffset	NA	Bend Radius(Short Term /Long Term)^a	FerruleDiameter	TubingDiameter	FerruleMaterial
FT200EMT	200 ± 5 μm	225 ± 5 μm	500 ± 30 μm	5 μm	0.39 ± 0.02	23 mm / 23 mm	2.5 mm	2.0 mm	Ceramic(Zirconia)

受到保护管限制

产品型号	公英制通用
MR77L01	光纤跳线，纤芯?200 μm，数值孔径0.39，SMA905?2.5 mm插芯，铠装，长为1 m

?200 μm纤芯，0.50 NA SMA转插芯光纤跳线，插芯?2.5mm，PVC护套

PVC护套

跳线长度：1 m

Fiber Type	CoreDiameter	CladdingDiameter	CoatingDiameter	Max CoreOffset	NA	Bend Radius(Short Term /Long Term)^a	FCFerruleDiameter	TubingDiameter	FCFerruleMaterial
FP200URT	200 ± 5 μm	225 ± 5 μm	500 ± 30 μm	5 μm	0.50	8 mm / 16 mm	2.5 mm	2.0 mm	Ceramic(Zirconia)

受到套管限制

产品型号	公英制通用

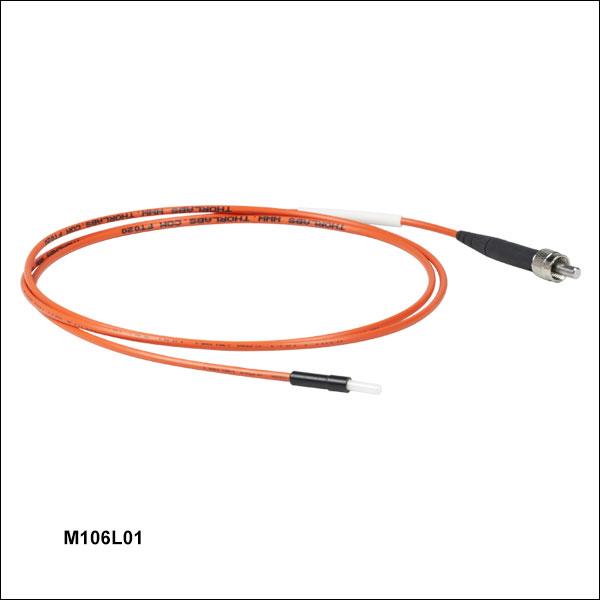

M106L01	光纤跳线，纤芯?200 μm，数值孔径0.50，SMA905?2.5 mm插芯，长1 m

?300 μm纤芯，0.39 NA SMA转插芯跳线，插芯直径?2.5 mm，PVC护套

PVC护套

跳线长度: 0.5 m或1 m

Fiber Type	CoreDiameter	CladdingDiameter	CoatingDiameter	Max CoreOffset	NA	Bend Radius(Short Term /Long Term)^a	FerruleDiameter	TubingDiameter	FerruleMaterial
FT300EMT	300 ± 6?μm	325 ±?10 μm	650 ±?30 μm	5 μm	0.39	11?mm / 22 mm	2.5 mm	2.0 mm	Ceramic(Zirconia)

受到光纤限制

产品型号	公英制通用
M58L005	Customer Inspired! 光纤跳线，纤芯?300 μm，数值孔径0.39，SMA905转?2.5 mm插芯，长0.5米
M58L01	Customer Inspired! 光纤跳线，纤芯?300 μm，数值孔径0.39，SMA905转?2.5 mm插芯，长1米

?400 μm纤芯，0.39 NA SMA转插芯光纤跳线，插芯直径?2.5 mm，PVC护套

PVC护套

跳线长度: 0.5 m或1 m

Fiber Type	CoreDiameter	CladdingDiameter	CoatingDiameter	Max CoreOffset	NA	Bend Radius(Short Term?/Long Term)^a	FerruleDiameter	TubingDiameter	FerruleMaterial
FT400EMT	400 ± 8 μm	425 ± 10 μm	730 ± 30 μm	7 μm	0.39	20 mm / 40 mm	2.5 mm	2.0 mm	Ceramic(Zirconia)

受到光纤限制

产品型号	公英制通用

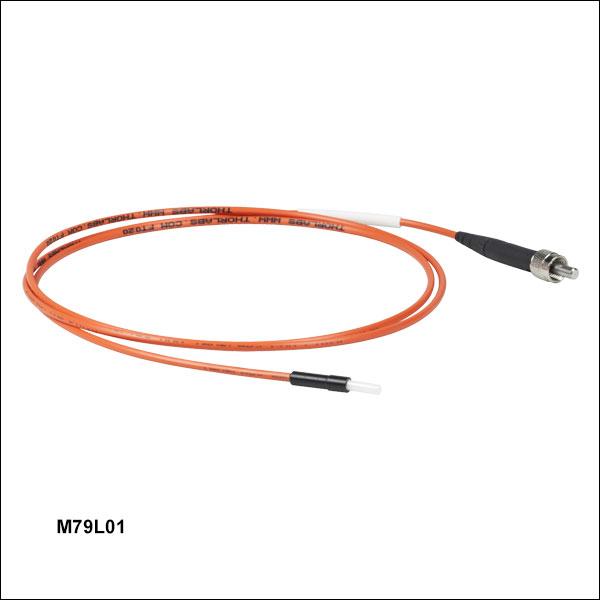

M79L005	Customer Inspired! 光纤跳线，纤芯?400 μm，数值孔径0.39，SMA905转?2.5 mm插芯，长0.5米
M79L01	Customer Inspired! 光纤跳线，纤芯?400 μm，数值孔径0.39，SMA905转?2.5 mm插芯，长1米

?400 μm纤芯，0.50 NA SMA转插芯光纤跳线，插芯?2.5mm，PVC护套

PVC护套

跳线长度：1 m

Fiber Type	CoreDiameter	CladdingDiameter	CoatingDiameter	Max CoreOffset	NA	Bend Radius(Short Term /Long Term)^a	FCFerruleDiameter	TubingDiameter	FCFerruleMaterial
FP400URT	400 ± 8 μm	425 ± 10 μm	730 ± 30 μm	7 μm	0.50	16 mm / 32 mm	2.5 mm	2.0 mm	Ceramic(Zirconia)

受到光纤限制

产品型号	公英制通用
M126L01	光纤跳线，纤芯?400 μm，数值孔径0.50，SMA905转?2.5 mm插芯，长1米

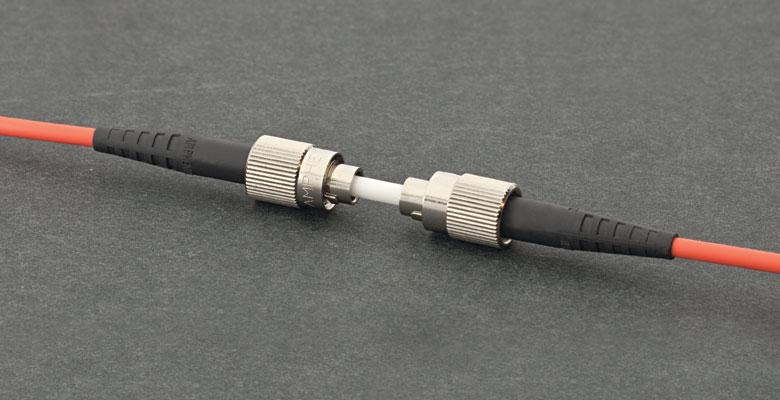

陶瓷匹配套管

匹配任何带?2.5毫米或?1.25毫米插芯的光纤跳线

可单独购买也可以5支一套出售

Item #

Compatible Ferrule Size

Insertion Loss

Length

Connection Force

Material

ADAF1

2.5 mm Outer Diameter

< 0.2 dB Typ. (SM)^a< 1.0 dB Typ. (MM)^b

11.4 mm

53 N (12?lbf)?Max^e25 N (5.6?lbf)?Typ.^e

Ceramic

(Zirconia)

ADAL1

1.25 mm Outer Diameter

< 0.5 dB Typ. (SM)^c< 1.0 dB Typ. (MM)^d

6.8 mm

11.4 N (2.6?lbf)?Max^f7.2 N (1.6?lbf) Typ.

通过FC/PC接头，1550纳米的SMF28光纤测试。

通过FC/PC接头，纤芯?200微米, 数值孔径0.39的多模光纤和一个617纳米的LED光源测试。

通过LC/PC接头，635纳米的SMF600光纤测试。

通过LC/PC接头，纤芯?200微米, 数值孔径0.39的多模光纤和一个617纳米的LED光源测试。

通过FC/PC金属接头测试。

通过LC/PC金属接头测试。

产品型号	公英制通用
ADAF1	陶瓷分裂型匹配套管，用于?2.5 mm(FC/PC、ST?/PC或SC/PC)插芯
ADAF1-5	陶瓷分裂型匹配套管，用于?2.5 mm(FC/PC、ST?/PC或SC/PC)插芯，5个一包
ADAL1	陶瓷分裂型匹配套管，用于?1.25 mm(LC/PC)插芯
ADAL1-5	陶瓷分裂型匹配套管，用于?1.25 mm(LC/PC)插芯，5个一包

SM1外螺纹转接件，用于带插芯末端的光纤跳线

挠性夹持转接件，用于带?1.25 mm(LC)或?2.5 mm(FC)插芯的光纤跳线

SM1 (1.035"-40)外螺纹圆盘

与?1英寸透镜套筒一起实现闭光构造

兼容我们的30 mm笼板和光电探测器

展示了带插芯终端跳线的SM1LCM转接件将插芯终端光纤跳线固定在KM100T
SM1螺纹光学调整架中

产品型号	公英制通用
SM1LCM	Customer Inspired! ?1.25 mm插芯转接板，带SM1(1.035"-40)外螺纹

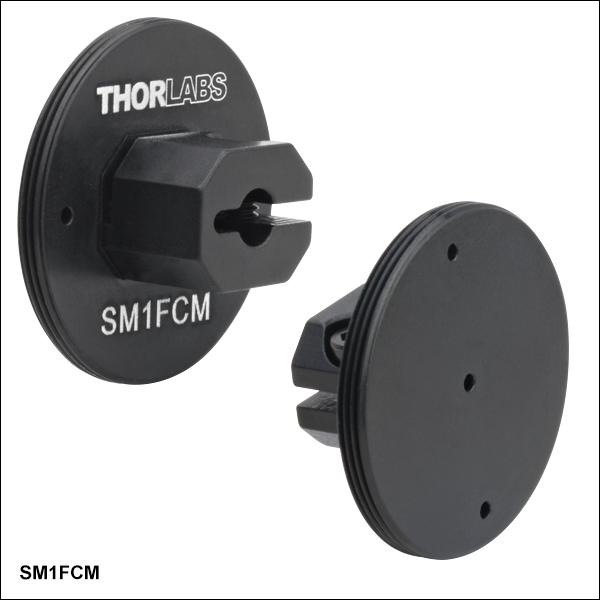

SM1FCM	Customer Inspired! ?2.5 mm插芯转接板，带SM1(1.035"-40)外螺纹

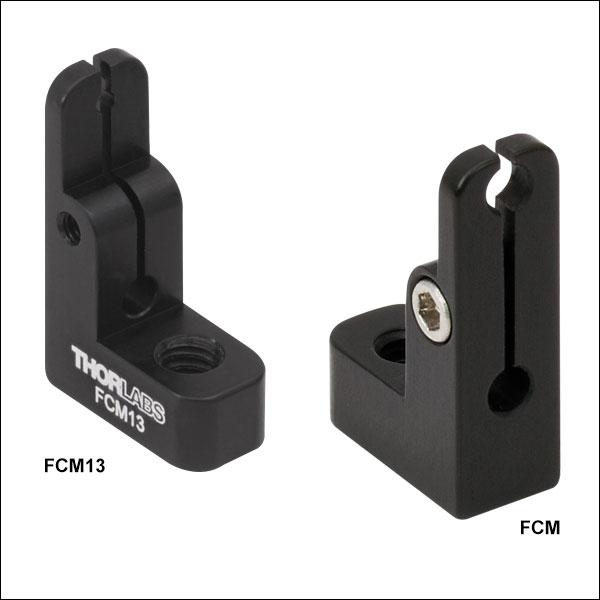

可安装接杆的插芯夹持架

紧凑的挠性压块，用于?1.25 mm或?2.5 mm插芯

8-32（M4）螺纹安装孔

可以兼容?1/2英寸的光学接杆

夹持FC/PC接头的FCM

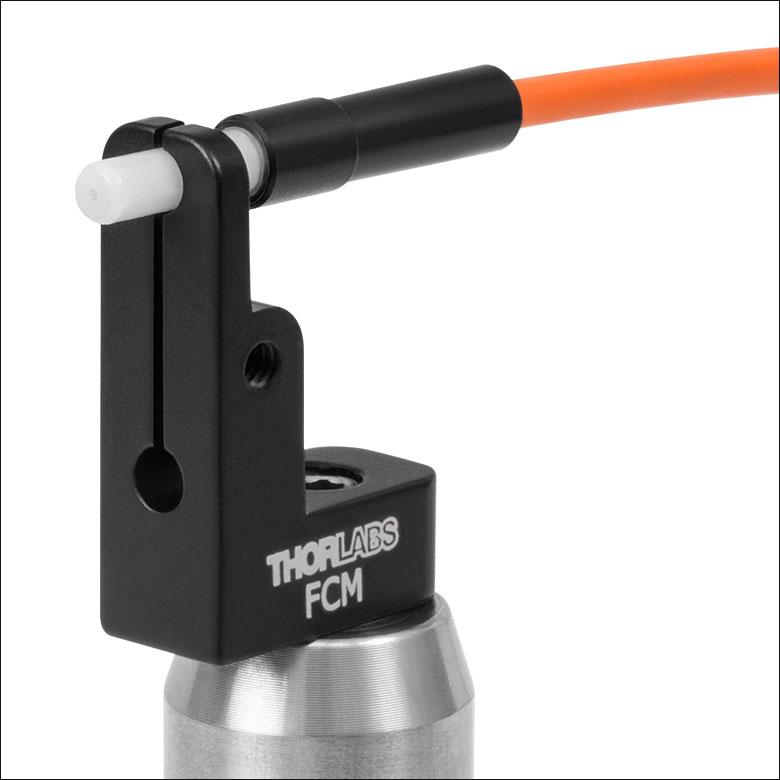

夹持光纤插芯的FCM

Item #	Compatible?Component Diameter	Compatible Components
FCM13(/M)	1.25 mm (0.05")	?1.25 mm Ferrules
FCM(/M)	2.5 mm (0.10")	?2.5 mm Ferrules,FC/PC, FC/APC, SC/PC, and ST/PC Connectors

产品型号	英制
FCM13	可安装接杆的?1.25 mm插芯夹具，8-32安装孔
FCM	可安装接杆的?2.5 mm插芯夹具，8-32安装孔

产品型号	公制
FCM13/M	可安装接杆的?1.25 mm插芯夹具，M4安装孔
FCM/M	可安装接杆的?1.25 mm插芯夹具，M4安装孔

夹持FC/PC接头的FCM

FCM夹持带?2.5 mm插芯接头的线缆
