Newport时域光电探测器
为了获得极限信号保真度，时域优化的超高速光电探测器提供 12 和 18.5 ps 半高全宽 (FWHM) 脉冲响应。每个光电探测器都经过单独测试，并附带其自身的脉冲和频率响应曲线。如果您的应用需要平坦的频率响应，您可能需要查看我们受欢迎的 25 或 45 GHz 光电探测器。
振荡小，适用于时域应用
可见光或近红外输入灵敏度高
易于使用的自包含模块
兼容 SDH 和 SONET 滤光片
| 对比 | 型号 |
 |
1024时域光电探测器，500-1630 nm，12 ps，单模 FC |
 |
1444时域光电探测器，500-1630 nm，18.5 ps，单模 FC |
 |
1444-50NIR 光电探测器，850-1630 nm，18.5 ps，多模 FC |
Newport时域光电探测器?产品规格
| 型号 |  1024 |
 1444 |
 1444-50 |
| 探测器材料 | InGaAs | InGaAs | InGaAs |
| 波长范围 | 500-1630 nm | 500-1630 nm | 850 to 1630 nm |
| 3 dB 带宽 | DC to 26 GHz | DC to 20 GHz | DC to 20 GHz |
| 大转换增益 | 10 V/W | 15 V/W | 11 V/W |
| 上升时间 | 12 ps | 18.5 ps | 18.5 ps |
| 响应度 | 0.45 A/W | 0.7 A/W | 0.6 A/W |
| 光纤接头 | FC/UPC | FC/UPC | FC/UPC |
| 光纤类型 | Singlemode | Singlemode | 50 μm Multimode |
| 输出接头 | Wiltron K | Wiltron K | Anritsu K |
| 输出阻抗 | 50 Ω | 50 Ω | 50 Ω |
| 饱和功率 | 2 mW | 2 mW | 0.7 mW |
| NEP | 45 pW/√Hz | 30 pW/√Hz | ? |
| 直流偏置监测带宽 | 50 kHz | 50 kHz | 50 kHz |
| 直流偏置监测增益 | 1 V/mA | 1 V/mA | 1V/mA |
| 电源要求 | Internal 9-V battery | Internal 9-V battery | Internal 9-V battery |
| 螺纹类型 | ? | ? | ? |
特征
振荡小，适用于时域应用
利用干净、快速的脉冲响应和小的振铃，这些光电探测器是高速数字光纤通信系统中的时域应用（包括比特误码率 (BER) 测试、表征调制器和其他组件以及短脉冲激光测量）的理想选择。

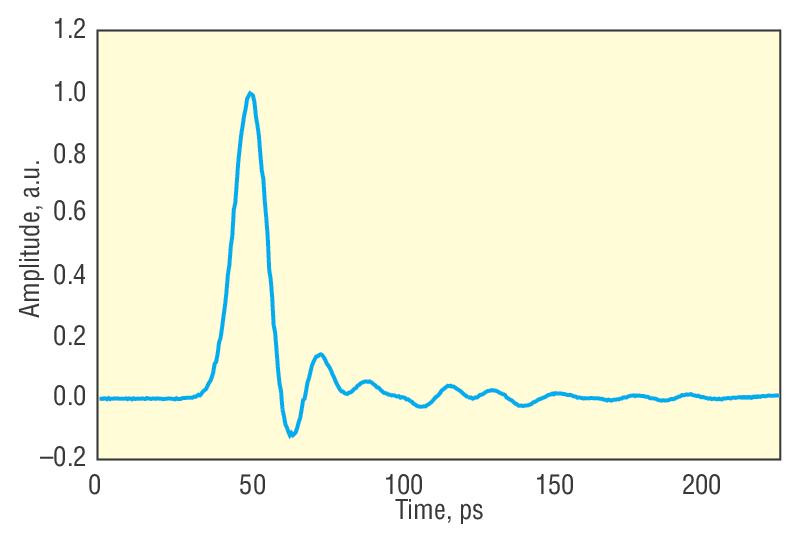

Impulse response of the Model 1024 measured with a 50-GHz scope and a 150-fs full-width-at-half-maximum input pulse at 1.06 μm.
对可见光或近红外的高灵敏度
我们的时域光电探测器利用 InGaAs 二极管，提供单模从 500 到 1630 nm 和多模光纤 850 到 1630 nm 的波长覆盖范围。

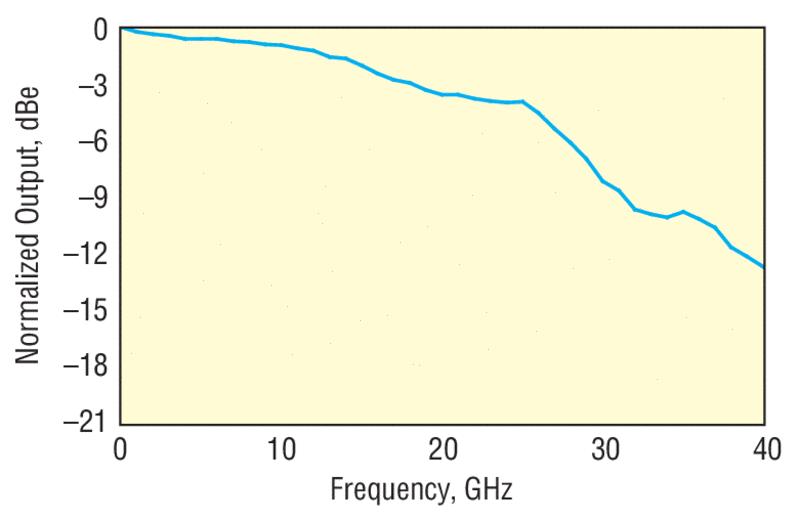

Model 1024 Frequency Response
Model 1444 Frequency Response
使用 50 GHz 示波器和 150-fs 半高全宽输入脉冲在 1.06 μm 处测量 1024 型号的脉冲响应。

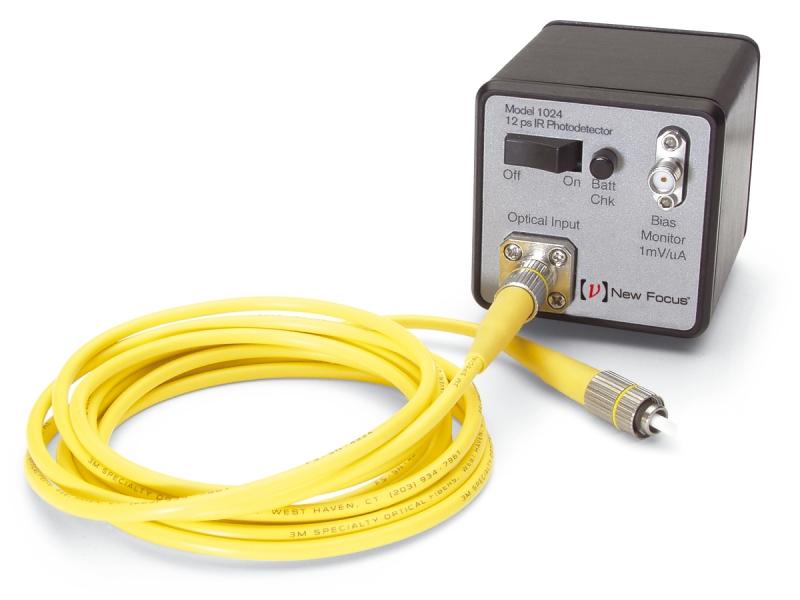

易于使用的独立模块
这些自包含模块由可由用户更换的 9 V 电池供电。光电二极管偏压电路和电池内置在射频屏蔽外壳中，降低了由于过高电压或粗暴处理而造成损坏的风险，并且无需昂贵的 T 型偏置器。所有这些光电探测器还配备了一个直流偏置监视器，在 50 kHz 带宽内具有 1 mV/μA 的跨阻增益。
兼容 SDH 和 SONET 滤光片
由于它们的光纤输入，这些光电探测器可以直接连接到电子仪器，无需昂贵且有损耗的高频微波电缆。为了方便起见，这些光电探测器内部端接为 50 Ω，因此它们不需要 6 dB 衰减器来实现与 SDH 和 SONET 滤光片或与微波滤波器配合使用时的良好阻抗匹配。
应用
表征脉冲激光器、调制器和发射器的频率响应
微波产生 - 外差实验
表征通过色散光学系统的脉冲传播
