远心镜头
远心镜头系列
林口远心镜头 EL-16-40
?

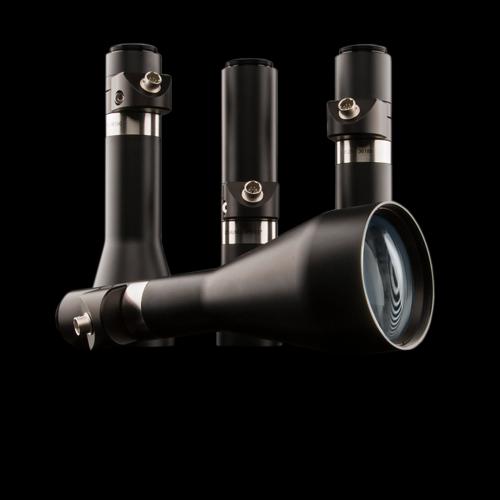

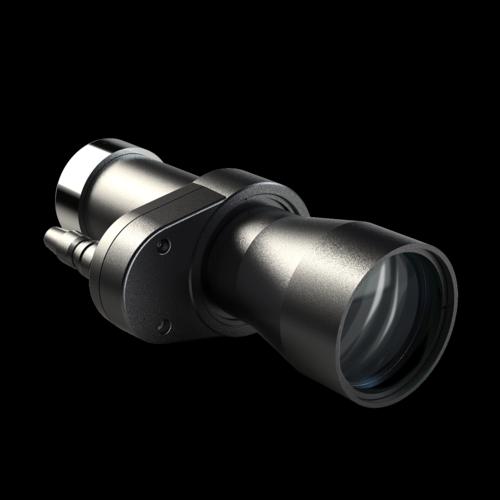

Optotune 和我们的镜头制造合作伙伴要求在紧凑的外形中增强景深、高图像质量，从而开发出一系列令人兴奋的远心镜头。 这种*的镜头系列在孔径光阑后面直接集成了一个 Optotune 可调焦镜头。 该配置为客户提供了更大的景深，并与优良的成像效果相匹配。
基于 1 倍时 20 毫米的对焦范围，典型的远心配置将景深增加了 100 倍。
当前的放大倍数范围为 0.13 倍至 4 倍。
由于此优化过程，我们的客户可以从以下方面受益：
?相机方向独立性
?无图像失真
?稳定的图像分辨率
?无渐晕
应用
带有集成 Optotune 可调焦镜头的远心镜头是以下应用的理想解决方案：
?工业显微镜
?IC 检查
?移动摄像头检查
?PCB 检查
下表总结了与爱特蒙特光学合作的远心镜头的主要规格：
PMAG |
型号 * |
相机传感器格式 |
F ＃ |
工作距离（毫米） |
PMAG |
PMAG |
PMAG |
PMAG |
PMAG |
0.15x |
EO 36-188 |
1/2" |
F/10 |
169.0 - 265.0 |
0.24x |
EO 36-189 |
1/1.8" |
F/10 |
91.0 - 173.0 |
0.37x |
EO 36-190 |
1/1.8" |
F/10 |
84.0 - 101.0 |
0.75x |
EO 36-192 |
2/3" |
F/10 |
85.0 - 99.0 |
* 所有型号都集成了 Optotune 调焦镜头
下表总结了与灵虎合作的远心镜头的主要规格：
PMAG |
型号 * |
相机传感器格式 |
F ＃ |
工作距离（毫米） |
0.16x |
TCALP1-0166-258 |
1" |
F/6.8 |
218.0 - 293.0 |
0.26x |
TCALP43F-0267-208 |
4/3" |
F/7.5 |
195.0 - 220.0 |
0.28x |
TCALP12-028-115 |
1/2" |
F/4.5 |
106.0 - 130.0 |
0.35x |
TCALP1-0346-138 |
1" |
F/6.5 |
130.0 - 150.0 |
0.36x |
TCALP23-036-115 |
2/3" |
F/4.5 |
107.0 - 124.0 |
0.50x |
TCALP1-05-110 |
1" |
F/7.2 |
106.0 - 122.0 |
0.56x |
TCPLP43-056-200 |
4/3" |
F/8.5 |
199.0 - 213.0 |
0.60x |
TCALP23-06-115 |
2/3" |
F/4.5 |
105.0 - 120.0 |
1.00x |
TCPLP23-1.0-110 |
2/3" |
F/10.0 |
106.0 - 118.0 |
2.00x |
TCPLP23-2.0-110 |
2/3" |
F/16.6 |
106.0 - 118.0 |
* 所有型号都集成了 Optotune 调焦镜头
下表总结了与 Opto Engineering 合作的远心镜头的主要规格：
PMAG |
型号 * |
相机传感器格式 |
F ＃ |
工作距离（毫米） |
0.243x |
TCEL23036 (a) |
2/3" |
F/8 |
73.3 - 122.8 |
0.50x |
TCEL050 |
2/3" |
F/12 |
112.2 - 146.0 |
0.67x |
TCEL066 |
2/3" |
F/12 |
112.3 - 146.0 |
0.75x |
TCEL075 |
2/3" |
F/12 |
112.5 - 146.0 |
1.00x |
TCEL100 |
2/3" |
F/12 |
107.0 - 124.0 |
1.50x |
TCEL150 (b) |
2/3" |
F/16 |
117.9 - 142.1 |
2.50x |
TCEL250 (b) |
2/3" |
F/20 |
117.8 - 142.2 |
3.50x |
TCEL350 (b) |
2/3" |
F/24 |
117.8 - 142.2 |
* 所有型号都集成了 Optotune 调焦镜头。
a) 使用单色光（LED 发射）计算的性能； 白光下的性能范围更小。
b) 与垂直光轴一起使用时的性能保证。
下表总结了与 Sill Optics 合作的远心镜头的主要规格：
PMAG |
型号 * |
相机传感器格式 |
NA |
工作距离（毫米） |
0.133x |
S5VPJ1860 |
1" |
0.01 |
79.7 - 434.1 |
0.192x |
S5VPJ5060 |
2/3" |
0.01 |
215.3 - 366.6 |
0.193x |
S5VPJ1565 |
1" |
0.01 |
193.6 - 338.7 |
0.289x |
S5VPJ6060 ** |
1" |
0.02 |
137.4 - 205.8 |
0.311x |
S5VPJ1260 |
1" |
0.02 |
155.1 - 211.2 |
0.343x |
S5VPJ3060 |
1/1.8" |
0.02 |
133.1 - 184.4 |
0.374x |
S5VPJ2660 ** |
2/3" |
0.02 |
133.4 - 172.8 |
0.499x |
S5VPJ2060 |
1/2" |
0.02 |
102.8 125.5 |
0.578x |
S5VPJ2898 ** |
1" |
0.03 |
81.8 - 98.2 |
0.659x |
S5VPJ1560 |
1/2" |
0.03 |
79.2 - 91.6 |
1.000x |
S5VPJ0625 |
1" |
0.03 |
179.1 - 196.5 |
1.500x |
S5VPJ0627 |
1.25" |
0.04 |
152.4 - 172.3 |
2.000x |
S5VPJ0422 ** |
32mm |
0.04 |
100.5 - 109.8 |
2.000x |
S5VPJ0422/216 |
1" |
0.04 |
100.5 - 109.8 |
2.500x |
S5VPJ0426 |
35mm |
0.05 |
94.8 - 104.6 |
3.000x |
S5VPJ0420 |
35mm |
0.06 |
91.2 - 101.2 |
* 所有型号都集成了 Optotune 调焦镜头
** 镜头还支持同轴照明
下表总结了与 VS-Technology 合作的远心镜头的主要规格：
PMAG |
型号 * |
相机传感器格式 |
F # |
工作距离（毫米） |
1x |
VS-THV1-110/S-LQL1 |
1" |
F/10 |
106.1 - 120.0 |
2x |
VS-THV3-110/S-LQL1 |
1" |
F/9.6 |
105.4 - 115.6 |
2x |
VS-TCH2-65-LQL1 |
2/3" |
F/13.5 |
63.5 - 66.1 |
4x |
VS-TCH4-65-LQL1 |
2/3" |
F/17.5 |
64.7 - 65.3 |
* 所有型号都集成了 Optotune 调焦镜头
