RYMO各类透镜系列26
准直光学元件
准直光学器件，如平凸透镜、铜全反射镜，以及反射式和透射式准直光学器件，被用于光束传输系统，以保持激光共振器和聚焦光学器件之间的光束准直。反射式准直器通常使用铜全反射镜，而透射式准直器通常使用ZnSe镜片。
| 部件号 | 说明 | 直径(英寸) | 直径(毫米) | 焦点长度 | 边缘厚度(英寸) | 边缘厚度(毫米) | 涂料@ 10.6μm |
| 200375 | ZnSe PO/CX | 1.5 | 38.1 | 0.71 m | 0.236 | 6 | AR/AR |
| 439481 | ZnSe PO/CX | 1.5 | 38.1 | 0.82 m | 0.236 | 6 | AR/AR |
| 686863 | ZnSe PO/CX | 1.5 | 38.1 | 0.99 m | 0.236 | 6 | AR/AR |
| 316607 | ZnSe PO/CX | 1.5 | 38.1 | 1.23 m | 0.236 | 6 | AR/AR |
| 827456 | ZnSe PO/CX | 1.5 | 38.1 | 2.50 m | 0.236 | 6 | AR/AR |
| 890070 | ZnSe PO/CX | 1.5 | 38.1 | 7.82 m | 0.119 | 3.02 | AR/AR |
| 702155 | ZnSe PO/CX | 1.5 | 38.1 | 9.50 m | 0.158 | 4.01 | AR/AR |
| 607060 | ZnSe PO/CX | 1.5 | 38.1 | 11.00 m | 0.158 | 4.01 | AR/AR |
| 448393 | ZnSe PO/CX | 1.5 | 38.1 | 15.00 m | 0.158 | 4.01 | AR/AR |
| 945433 | ZnSe PO/CX | 1.5 | 38.1 | 15.00 m | 0.120 | 3.05 | AR/AR |
| 434440 | ZnSe PO/CX | 2.0 | 50.8 | 4.00 m | 0.236 | 6 | AR/AR |
| 687918 | ZnSe PO/CX | 2.0 | 50.8 | 12.00 m | 0.236 | 6 | AR/AR |
| 部件号 | 说明 | 直径(英寸) | 直径(毫米) | 半径弯曲度 |
边缘厚度
(英寸)
|
边缘厚度
(毫米)
|
涂料@ 10.6μm |
| 754229 | 铜反射器 | 1.496 | 38 | 15.00米CC | 0.236 | 6 | MMR |
| 798182 | 铜反射器 | 1.969 | 50 | 1.68米CC | 0.394 | 10 | MMR |
| 612872 | 铜反射器-WC*** | 1.969 | 50 | 1.87米CC | 1.25 | 31.75 | EG |
| 156390 | 铜反射器 | 1.969 | 50 | 2.44米CC | 0.375 | 9.53 | EG |
| 881808 | 铜反射器-WC*** | 1.969 | 50 | 3.05米CC | 1.25 | 31.75 | EG |
| 403522 | 铜反射器 | 1.969 | 50 | 3.25米CC | 0.394 | 10 | MMR |
| 387566 | 铜反射器-WC*** | 1.969 | 50 | 3.61米CC | 1.25 | 31.75 | EG |
| 798981 | 铜反射器-WC*** | 1.969 | 50 | 3.68米CC | 1.25 | 31.75 | EG |
| 907296 | 铜反射器-WC*** | 1.969 | 50 | 3.72米CC | 1.25 | 31.75 | EG |
| 549593 | 铜反射器-WC*** | 2.25 | 57.15 | 1.87米CC | 1.25 | 31.75 | EG |
| 234345 | 铜反射器-WC*** | 2.25 | 57.15 | 2.09米CC | 1.25 | 31.75 | EG |
| 862041 | 铜反射器 | 1.969 | 50 | 1.0米 CX | 0.394 | 10 | MMR |
| 534484 | 铜反射器-WC*** | 1.969 | 50 | 1.20米 CX | 1.25 | 31.75 | EG |
| 662344 | 铜反射器 | 1.969 | 50 | 2.25米 CX | 0.394 | 10 | MMR |
| 709199 | 铜反射器-WC*** | 1.969 | 50 | 2.34米 CX | 1.25 | 31.75 | EG |
| 571612 | 铜反射器-WC*** | 1.969 | 50 | 3.0米CX | 1.25 | 31.75 | EG |
| 238861 | 铜反射器-WC*** | 2.25 | 57.15 | 1.33米 CX | 1.25 | 31.75 | EG |
| 764252 | 铜反射器-WC*** | 2.25 | 57.15 | 1.37米 CX | 1.25 | 31.75 | EG |
RYMO各类透镜系列26
长工作距离的轴外抛物面镜
过去，离轴抛物面镜的工作距离（WD）被限制在两轴金刚石车床的摆动直径内。今天，II-VI ，利用慢速工具伺服技术，常规地生产任何车削角度的长工作距离抛物线。
与标准工作距离的离轴抛物面反射镜一样，长工作距离反射镜由铜基片制成（倾斜或平坦），可以承受较高的激光功率和工业环境。这些反射镜在正确安装和对准时可提供衍射有限的聚焦。铜镜也有涂层，以提供更大的反射率。
II-VI 设计抛物线反射镜，通过90°（标准）或任何其他方便的角度反射和聚焦激光束。可根据要求提供定制设计的功能，如水冷却和非标准安装配置。
特点
工作距离超过双轴机床的标准能力。
Excellent figure accuracy < 0.5μm.
Excellent surface roughness < 0.6 nm.
大口径光学器件，最大直径为250毫米。
圆柱形透镜
顾名思义，圆柱形反射镜是具有圆柱形表面的圆形或矩形物体。它们与球面镜的不同之处在于将光束聚焦到一条焦点线而不是一个焦点。
通过在光学表面涂上高反射率的涂层来提高反射率。多层镀膜可用于光谱的各个区域。圆柱镜由铜、硅、锗、铝和其他金属材料制成。
光谱性能
激光扫描器
激光二极管系统
分光光度计
投影机
光数据存储和检索系统；

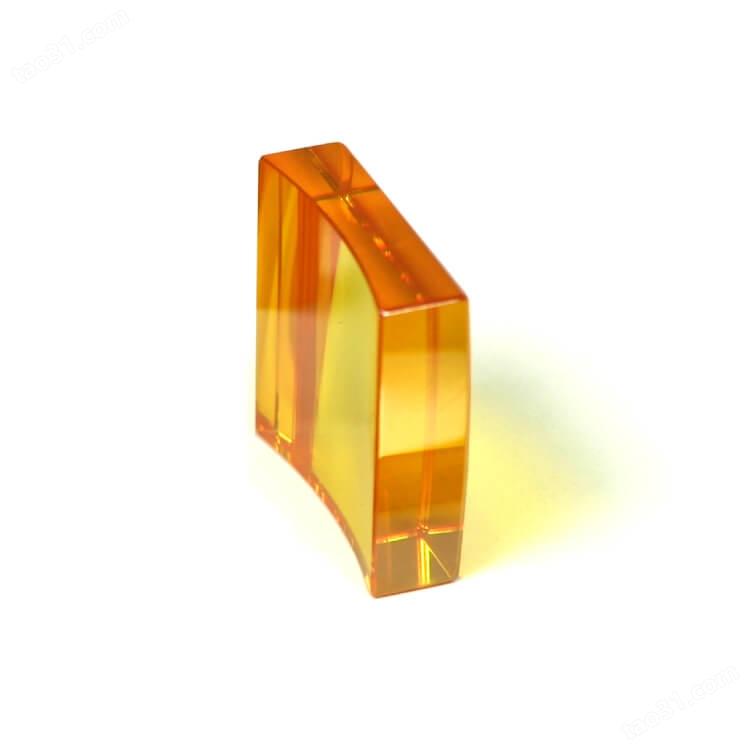

圆柱形透镜
顾名思义，圆柱形透镜是具有圆柱形表面的圆形或长方形物体。它们与球面透镜不同，因为它们将光束聚焦到一条焦点线而不是一个焦点。
通过在两面涂上防反射涂层来提高透光率，并且可提供适用于各种光谱区域的多层涂层。圆柱透镜可以用ZnSe、Ge、Si和其他红外材料制成。
应用
激光扫描器
激光二极管系统
分光光度计
投影机
光学数据存储和检索系统。
屋顶分光镜
棱镜和透射式分光镜是常用的光学元件，用于将激光束分成两个独立的光束。这些装置在可见光和红外波长下很常见。对于IR（1-10.6 μm）中非常高的激光功率，大多数棱镜和分光镜是没有用的，因为它们受到热透镜的影响。对于这些高功率的CO2激光器，可以使用金属屋顶棱镜来分割光束，这种情况尤其发生在大于500W的CW激光器中。
屋顶分光镜由铜制成，是直接水冷的。这使得它们可以在超过5.0-6.0千瓦的激光功率下使用。一个90°的屋顶分光镜被用来将光束物理性地分成两个工作光束。这两道光束将彼此相距180°。通过一些简单的镜子，这些光束可用于焊接和热处理应用。
屋顶镜是由一个单一的基板制成的，有两个准确对齐的镜子。每个镜面都经过飞切，以达到身材和光洁度。每个镜面之间的角度可以控制在10角秒之内（如果需要的话）。
特点
棱镜分光镜用于将非常高功率的红外激光束分成两个工作光束。
镜子是由铜或铝制成的。
铜镜可以直接水冷，用于>5.0-6.0千瓦的较高激光功率。
涡流镜片
涡流透镜是特别的，因为它在其弯曲的表面上加工了螺旋形的相位台阶。这种螺旋模式控制着传输光束的相位。当螺旋阶梯被加工成弯曲的透镜表面时，它们产生了一个中间能量或功率为零的聚焦光束。换句话说，涡流透镜产生一个环形焦点。
另一个聚焦光束的特点是，当光束传播时，相位是螺旋状的；因此，它有时被称为螺旋透镜。
传统上，这些镜头类型是使用衍射元件生产的。现在，它们被直接用钻石车削技术加工出来。其结果是一个精密的螺旋阶梯或涡流透镜，可以产生一个环形焦点。
涡流透镜是由任何类型的可转动的金刚石材料制成。对于10.6微米的使用，这包括诸如ZnSe和Ge的材料。也可以把这个表面放在反射镜上，如Cu或Al。
特点
提供特别的光学表面，以产生螺旋相位聚焦光束。
焦点处的螺旋相位产生环模式。
可用于环形聚焦应用。

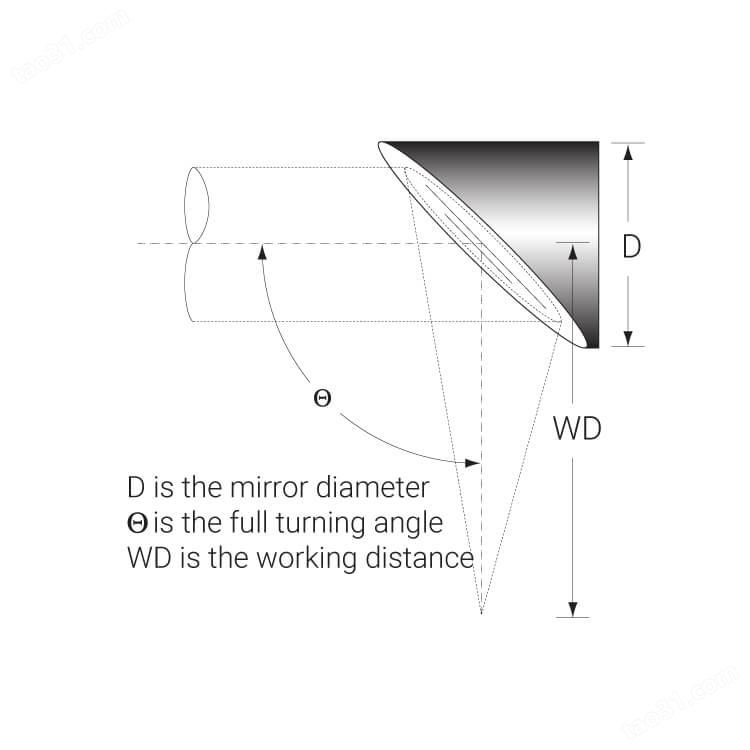

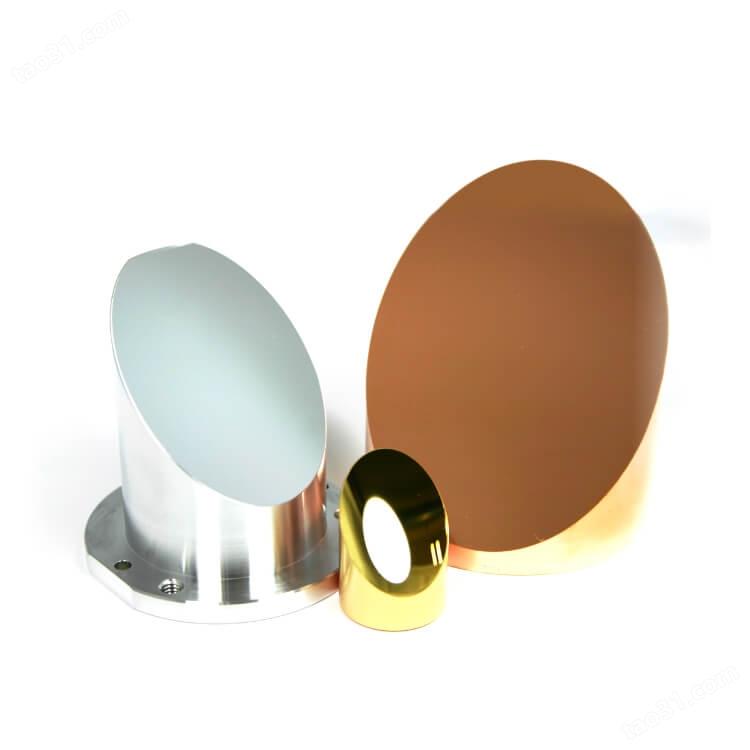

离轴抛物镜
由铜基材制成的反射镜可以承受较高的激光功率和工业环境，并且在正确安装和对准时提供衍射有限的聚焦。
铜镜有更高的反射率和耐用的钼涂层，可以方便地清洗。
抛物面镜的设计是为了通过90度或任何其他方便的角度反射和聚焦激光束。
可根据要求提供定制设计的功能，如水冷和非标准的安装配置。
规格
| 直径 | +0.00/-0.12毫米 |
| 入射角 | ＋3.5分钟 |
| 工作距离 | ±0.008" |
| 清理温度 | 90%的镜面 |
| 表面粗糙度 | < 175 A RMS |
| 刮痕-凹陷 | 40-20 |
| 表面图 | 2 边缘峰到谷 @ 632 海里 |
零件信息

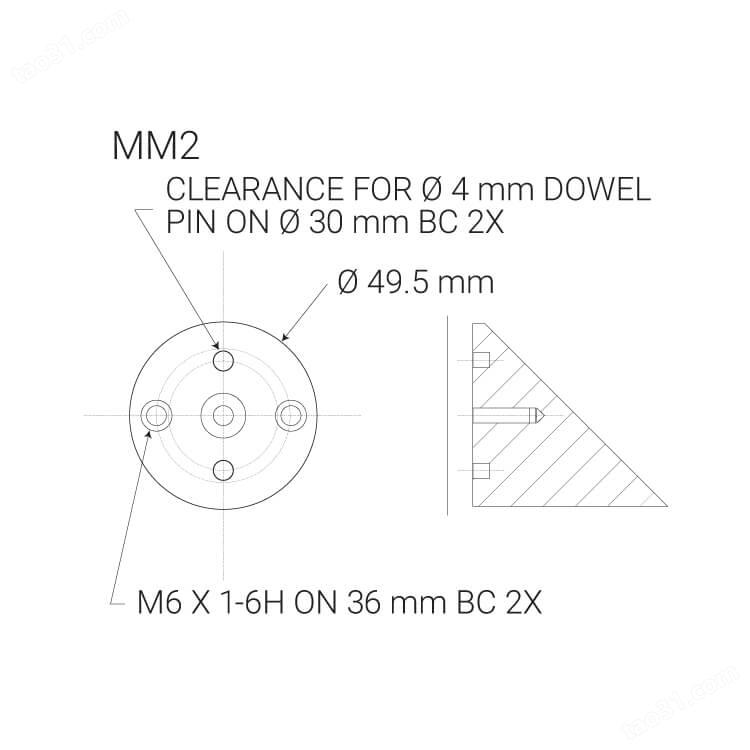

| 部件号 | 说明 | 直径(毫米) | 转动角度 | 工作距離 | 山 |
| PM-CU-49.5-90-200-UC*-MM2 | Cu | 49.5 | 90o | 200 | MM2 |
| PM-CU-49.5-90-125-UC*-MM2 | Cu | 49.5 | 90o | 125 | MM2 |
| PM-CU-49.5-90-250-UC*-MM2 | Cu | 49.5 | 90o | 250 | MM2 |
| PM-CU-49.5-90-175-UC*-MM2 | Cu | 49.5 | 90o | 175 | MM2 |
| PM-CU-25-90-125-UC*-MM3 | Cu | 25 | 90o | 125 | MM3 |
| PM-CU-25-90-200-UC*-MM3 | Cu | 25 | 90o | 200 | MM3 |
| *UC为未涂层。 |
平面镜和球面镜
后视镜或全反射镜在激光腔内作为后反射镜和折叠镜使用，在外部作为光束传递系统中的光束弯曲器使用。
硅是较常用的镜子衬底。它的优点是成本低，耐久性好，热稳定性好。
铜因其高导热性，通常被用于大功率应用。
钼的表面极其坚韧，是较苛刻的操作环境的理想选择，通常提供无涂层。
规格
| 规格 | 标准 | |
| 尺寸公差 | 直径厚度 | +0.000"-0.005"+/-0.010" |
| 并行性 | PlanoRadiused, Diameter < 1"Radiused, Diameter > 1" | <= 3 arc minutes<= 10 arc minutes<= 5 arc minutes |
| 透明光圈（抛光 | 90%的直径 | |
| 0.63μm处的表面图（功率/不规则度）。 | 普拉诺和径向，r>1米 | 功率：2个边缘不规则性：1个边缘 |
| 刮痕-凹陷 | 10-5 |
零件信息
| 部件号 | 说明 | 直径(英寸) | 直径(毫米) | 边缘厚度(英寸) | 边缘厚度(毫米) | 侧面1涂料 |
| 466761 | Si | 0.5 | 12.7 | 0.118 | 2.99 | EG |
| 850800 | Si | 1.0 | 25.4 | 0.120 | 3.05 | ES |
| 690933 | Si | 1.5 | 38.1 | 0.375 | 9.53 | MMR |
| 221987 | Si | 1.75 | 44.45 | 0.375 | 9.53 | EG |

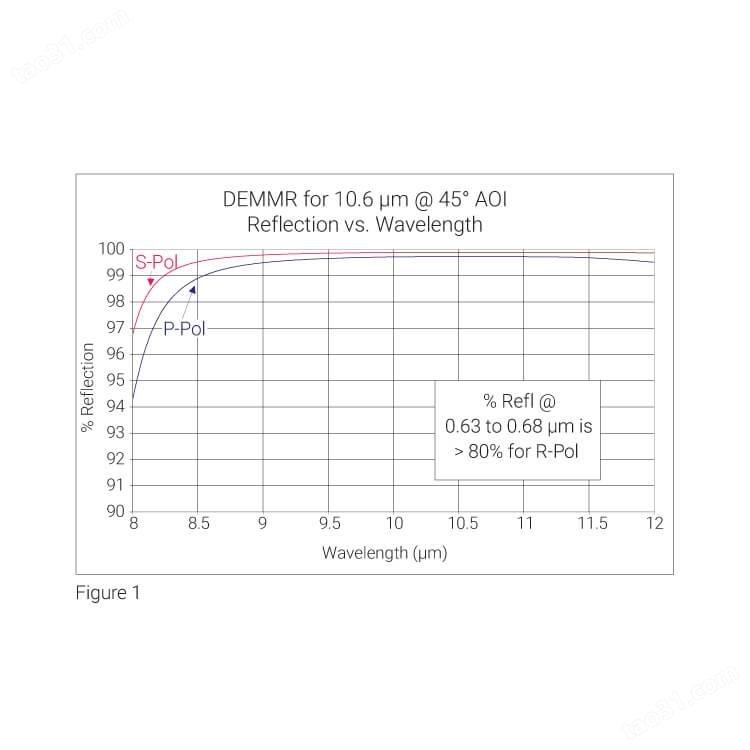

| 408825 | Si | 2.0 | 50.8 | 0.200 | 5.08 | DEMMR |
| 341534 | Si | 2.0 | 50.8 | 0.200 | 5.08 | TRZ |
| 674480 | Si | 2.0 | 50.8 | 0.400 | 10.16 | TRZ |
| 614835 | Si | 3.0 | 76.2 | 0.250 | 6.35 | TRZ |
| 148570 | Cu | 1.1 | 27.94 | 0.236 | 5.99 | EG |
| 370229 | Cu | 1.969 | 50.01 | 0.200 | 5.08 | TRZ |
| 482518 | Cu | 1.969 | 50.01 | 0.354 | 8.99 | EG |
| 832216 | Cu | 1.969 | 50.01 | 0.394 | 10 | TRZ |
| 658306 | Cu | 2.362 | 59.99 | 0.236 | 5.99 | TRZ |
| 137530 | Cu | 4.0 | 101.6 | 0.75 | 19.05 | PS |
| 650010 | Cu-WC* | 4.25 | 107.95 | 1.5 | 38.1 | ES |
| 229095 | Mo | 4.0 | 101.6 | 0.350 | 8.89 | UC |
| 195891 | Cu-WC* | 2.756 | 70 | 0.984 | 25 | UC |
| *WC是水冷铜。以上零件为平面零件。 | ||||||

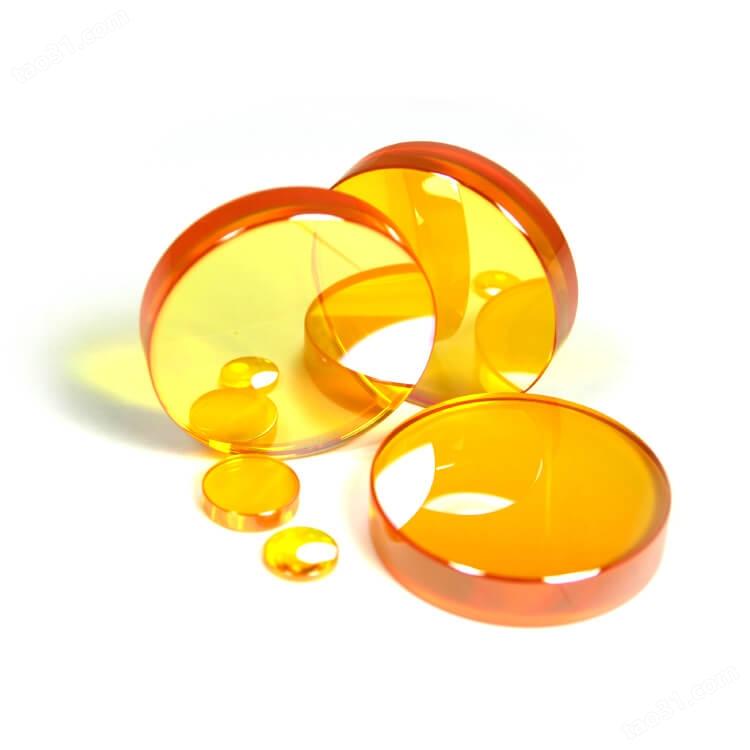

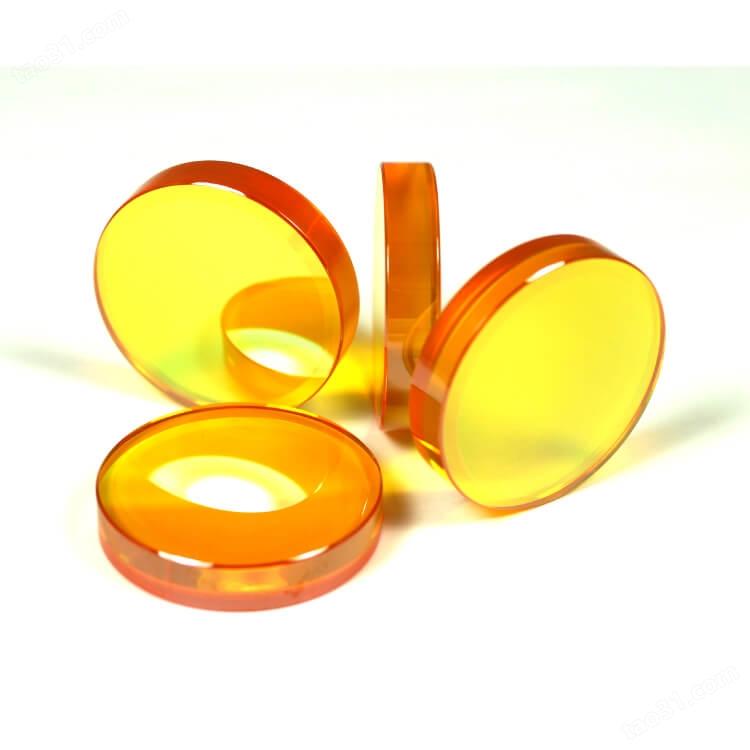

平凸透镜
平凹凸透镜是目前较经济的透射型聚焦元件。这些透镜非常适合于激光热处理、焊接、切割和红外辐射收集，在这些地方光斑大小或图像质量不是很关键。它们也是高f数、衍射受限系统的经济选择，在这些系统中，透镜形状对系统性能几乎没有影响。
为了使平凸透镜具有适当的性能，弯曲的表面应朝向传入的准直光束或较长的共轭距离（即物体和图像的综合距离）。除了下面列出的标准焦距外，II-VI ，还有大量的测试板和工具的库存。这使得许多其他焦距的制造无需额外的工具费用。
除了平凸面、半月面和非球面透镜的形状外，II-VI ，还可以根据要求制造双凸面和负焦距透镜。我们的内部光学工程师可以设计出提供你所需要的确切性能的部件或光学系统。请联系我们以获得报价。
规格
| 规格 | 标准 |
| 有效焦距(EFL)容忍度 | ±2% |
| 尺寸公差 | 直径：+0.000"-0.005"。+0.000"-0.005"厚度：±0.010" |
| 边缘厚度变化(ETV) | <= 0.002" |
| 透明光圈（抛光 | 90%的直径 |
| 0.63μm处的表面图形 |
普拉诺：1个边缘力量1/2流苏 不规则
半径：根据半径不同而不同
|
| 刮痕-凹陷 | 20-10 |
| 在10.6μm处，每个表面的AR涂层反射率。 | <= 0.20% |
零件信息
| 部件号 | 说明 | 直径(英寸) | 直径(毫米) | 焦点长度 | 工作距離 | 边缘厚度(英寸) | 边缘厚度(毫米) |
| 123265 | ZnSe | 0.50 | 12.7 | 1.0" | – | 0.060 | 1.52 |
| 379095 | ZnSe | 0.75 | 19.05 | 1.0" | – | 0.085 | 2.16 |
| 104370 | ZnSe | 1.0 | 25.4 | 2.5" | – | 0.085 | 2.16 |
| 614868 | ZnSe | 1.0 | 25.4 | 5.0" | – | 0.102 | 2.59 |
| 949585 | ZnSe | 1.0 | 25.4 | 10.0" | – | 0.111 | 2.82 |
| 696289 | ZnSe | 1.1 | 27.94 | 2.5" | – | 0.085 | 2.16 |
| 561067 | ZnSe | 1.1 | 27.94 | 5.0" | – | 0.160 | 4.06 |
| 774048 | ZnSe | 1.1 | 27.94 | 7.5" | – | 0.106 | 2.69 |
| 982910 | ZnSe | 1.1 | 27.94 | 10.0" | – | 0.109 | 2.77 |
| 803557 | GaAs | 1.5 | 38.1 | 2.5" | – | 0.0799 | 2.03 |
| 101766 | ZnSe | 1.5 | 38.1 | 2.5" | – | 0.300 | 7.62 |
| 975597 | GaAs | 1.5 | 38.1 | 3.5" | – | 0.354 | 8.99 |
| 441406 | ZnSe | 1.5 | 38.1 | 3.75" | – | 0.086 | 2.18 |
| 941031 | ZnSe | 1.5 | 38.1 | – | 5.0" | 0.280 | 7.11 |
| 578662 | ZnSe | 1.5 | 38.1 | 5.0" | – | 0.300 | 7.62 |
| 464497 | ZnSe | 1.5 | 38.1 | – | 7.5" | 0.280 | 7.11 |
| 306068 | ZnSe | 1.5 | 38.1 | 7.5" | – | 0.300 | 7.62 |
| 892020 | ZnSe | 2.0 | 50.8 | 7.5" | – | 0.310 | 7.87 |
| 232771 | ZnSe | 2.0 | 50.8 | 7.5" | – | 0.380 | 9.65 |
| 236670 | ZnSe | 2.5 | 63.5 | 10.0" | – | 0.390 | 9.90 |
分光镜
分光器用于反射一定比例的入射能量，同时发射剩余的能量。在大多数情况下，分光器对角度、波长和偏振都是敏感的。
大多数分光镜涂层都对偏振高度敏感。因此，如果光源的偏振状态随时间变化，如一些随机偏振的激光器，分光镜的传输也将随时间变化。
这里描述的分光镜是为在45°入射角和10.6微米的波长下使用而设计的。在这个入射角下，s极化和p极化的透射率/反射率值会有很大的差异。在订购这些光学器件时，须指/定激光的偏振状态。
我们的标准分光镜提供了6-10角分的楔子。这个楔形量大大减少了由第二个表面的反射引起的干扰，这种干扰可能会引起伊塔伦效应并干扰光学性能。所有II-VI 分光镜都经过电子场优化，以尽量减少吸收并提高其损坏阈值。
分光镜替代产品
由于分光镜的标称反射率和偏振状态的数量几乎是无限的，II-VI ，没有标准的分光镜库存。因此，在生产分光镜时，我们会根据您的要求进行特殊的涂层处理。提供这项服务会产生涂层批次费用。
然而，在某些情况下，可以使用我们为0°入射角设计的标准部分反射器涂层作为45°入射角分光镜。当这样做时，请记住，分光镜和第二表面抗反射涂层都不是为45°角设计的。
由于这个原因，不可能在这些部件上设置标准公差。幸运的是，由于这些是标准涂层，它们的成本明显低于制造一个特殊的分光镜。在这种情况下，价格优势可能超过其性能劣势。
对于在45°下工作的分光镜，为了消除干扰效应，基底必须有一个轻微的楔形量。当购买一个标准的0°入射角的部分反射器用于45°时，在订购时必须指/定6-10角的基片楔角。此外，如果您在订购时提出要求，我们将免费为您的部件进行s极化和p极化的反射率激光测试。
环形镜
在许多应用中，球面镜、柱面镜和抛物面镜被用来帮助塑造激光束。双环镜，或更普遍的环形镜，可用于将两个独立的光学器件合二为一。
双锥反射镜在一个表面上有两个不同的半径。根据应用和消除像差的需要，可以制作具有球面曲线或非球面曲线的双环镜。环形镜可以取代普通的90°弯曲镜，对激光束进行重新校准。

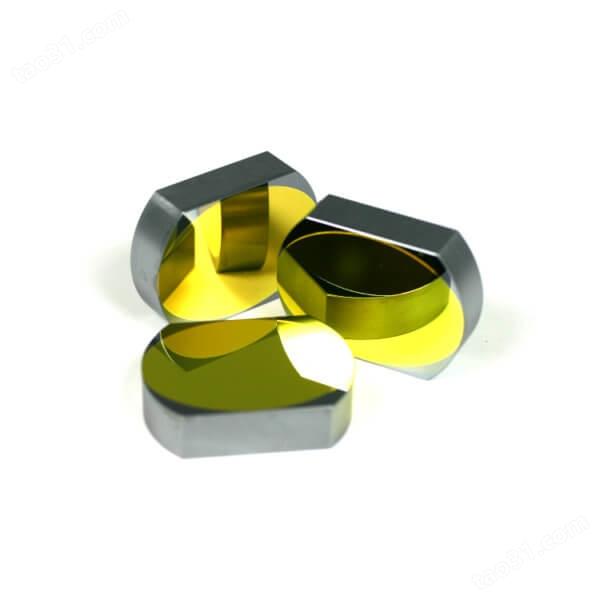

棱镜
通常需要改变或操纵光源的偏振。例如，反射式相位延迟器将线性偏振转换为圆形偏振，从而提高激光切割质量。然而，大多数改变偏振的装置，如反射式相位延迟器和波板，对波长非常敏感，只能提供窄带或单波长的操作。

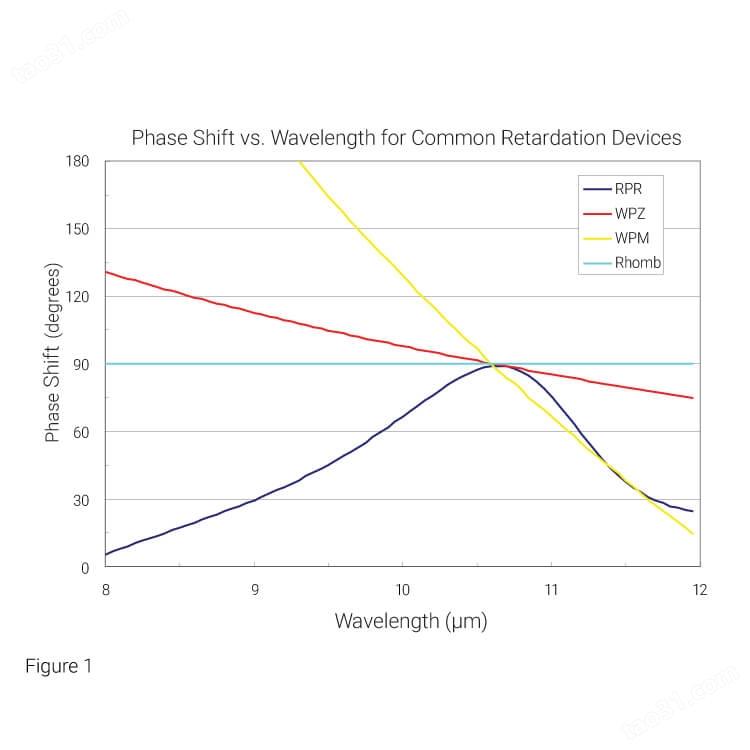

本页所描述的菲涅尔棱镜和棱镜利用的原理是，当光经历全内反射时，s极化和p极化成分之间会发生相对的相位变化。这种效应只对波长有微弱的依赖性。因此，这些组件是在多个不同波长下工作或在8-12微米区域使用宽带源的理想应用。
通过操纵菱形的几何形状，可以构造出产生四分之一波、半波或几乎任何所需延迟的设备。请联系II-VI 销售代表，提出您的设计要求。
棱镜式
四分之一波棱镜
将线性偏振转换为圆形偏振，并将光束路径转为圆形。
菱形四分之一波
产生平行于输入的输出光束，但与输入的光束发生偏移。
半波菱形
改变线性偏振输入的偏振方向。通过绕光轴旋转菱形来改变输出偏振方向。输出光束平行于输入光束，但与输入光束发生偏移。

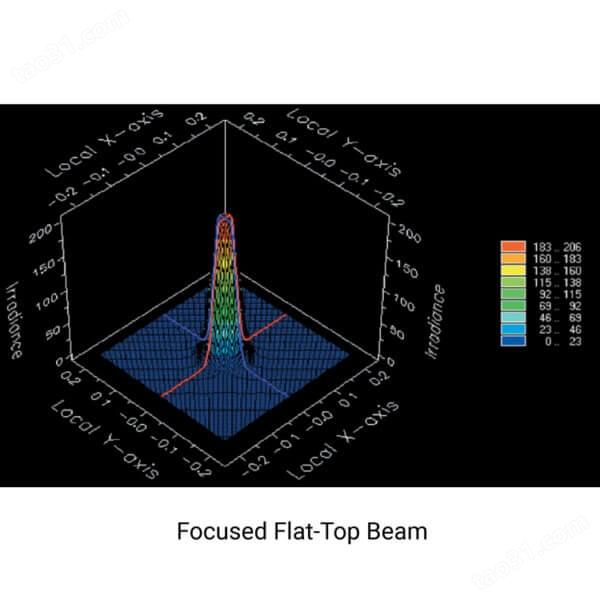

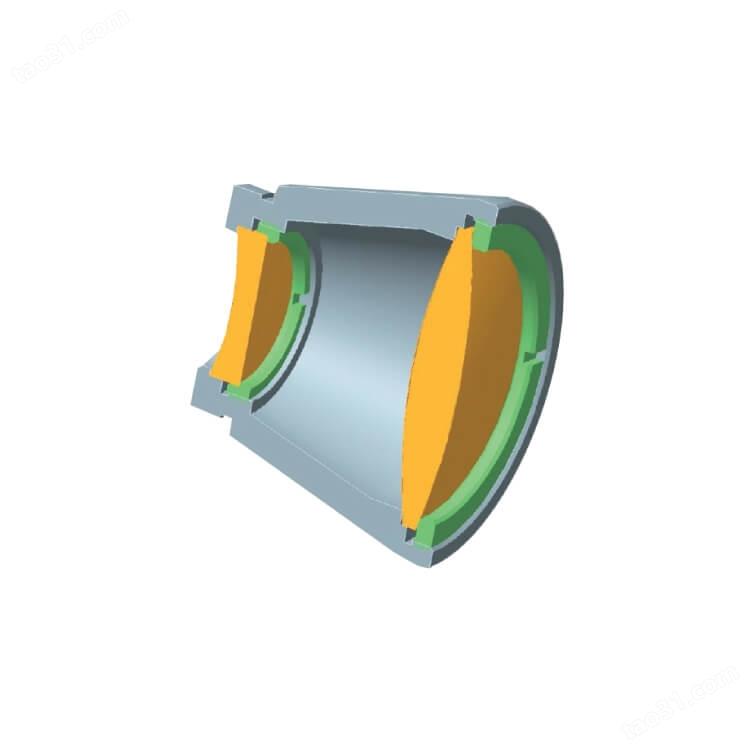

聚焦平顶双裤透镜

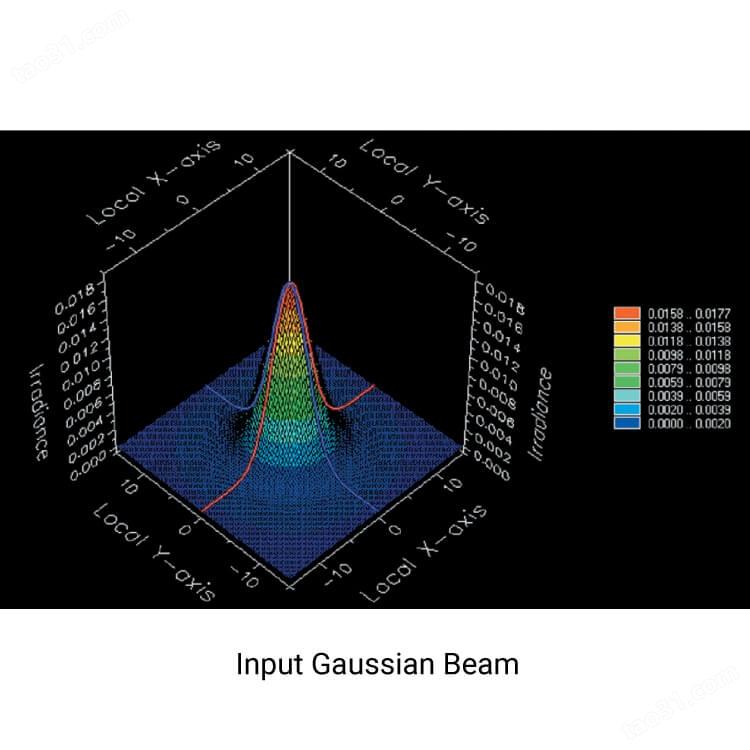

II-VI 设计了一个简单的外形透镜，将高斯模式转换为平顶强度曲线。
将一种光束模式转换为另一种类型总是一个困难的过程。有不同的产品来解决这个问题，包括衍射透镜、特殊的光束积分器、非球面透镜的组合和相位板。与许多设计类型一样，最好是使用较简单的形式。II-VI 非球面形式是较简单的类型之一。

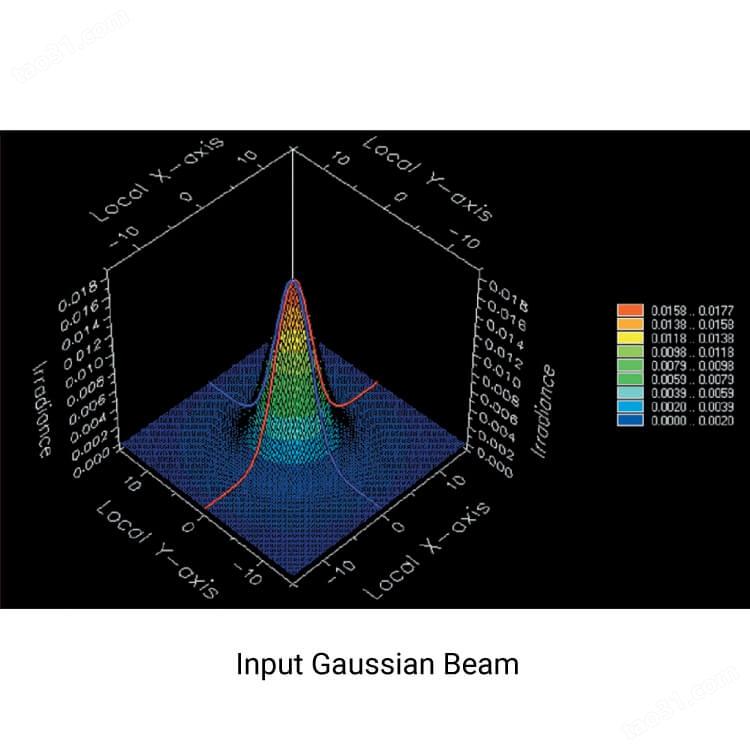

用于将高斯光束转换为焦点处的平顶的方法在一定程度上由所需的聚焦光束尺寸决定。对于大光斑尺寸来说，一个面状的光束积分器是必要的。然而，当需要将激光束聚焦到100微米光斑大小的平顶强度时，也需要去使用更复杂的非球面或衍射透镜。II-VI ，用一个简单的非球面形式完成这个任务。根据焦距的不同，这种透镜被制作成单体或双体。
特点
焦距为25毫米及以上。
根据所需的光斑大小，该装置可能由一个或两个镜头组成。
Requires Gaussian input beams with M2 values < 1.1 for best results.
应用于钻孔和材料加工。
对相干性差的激光束效果/最/好。
多边形扫描镜
II-VI 生产多种类型的多边形扫描镜，包括棱柱形、金字塔形和不规则多边形。多边形反射镜是在我们较先进的设备上进行钻石加工的，尺寸最大为300毫米，切面角度公差为2角秒。
应用
条形码阅读
脱漆
3D打印
转发器
ADAS/LiDAR
保护性金属镀膜可用于红外、近红外和可见光应用。
| 规格 | 能力* |
| 夹角 | + 3 Arc Seconds |
| 90度金字塔角 | < 2 Arc Seconds |
| 其他金字塔角 | < 5 Arc Seconds |
| 刻面半径公差 | + 0.03mm |
*表示 II-VI 能力范围内的公差
| 材料 | 粗糙度 | 光滑度 |
| 硅 | 60 A | 60/40 |
| 锗 | 30 A | 20/10 |
| 硒化锌 | 30 A | 20/10 |
| 硫化锌 | 30 A | 40/20 |
| 铝 | 50 A | 40/20 |
| 铜 | 30 A | 20/10 |
| 镀镍 | 30 A | 40/20 |
| 塑料 | 50 A | 40/20 |
薄膜偏光片
薄膜偏振器（TFPs）可以将一束激光分成两个具有正交偏振的部分。相反，薄膜偏振器可用于结合两束具有正交偏振的光束。TFPs由一个涂层板组成，该涂层板相对于入射光束以布鲁斯特角定向。薄膜涂层的作用是提高光束的s极化反射率，同时保持p极化成分的高传输率。

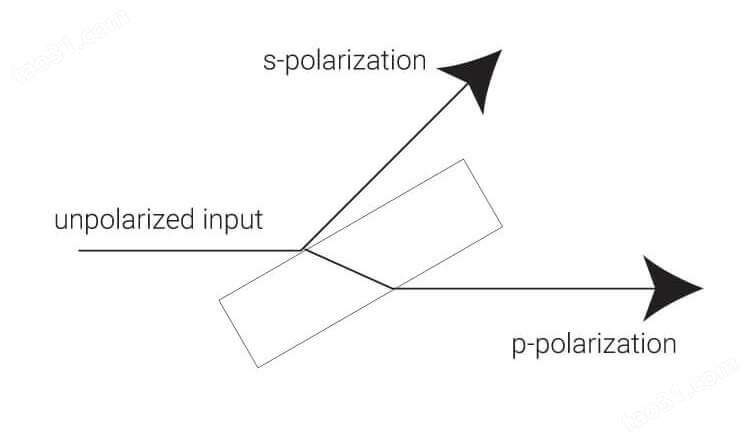

下面是一个TFP原理图，它将一个非极化输入光束分成s极化和p极化分量。
TFP分光示意图 标准的TFP以布鲁斯特角反射s偏振光束；对于那些需要在s偏振光束和p偏振光束之间进行90°分离的应用，可以添加我们的可选转向镜。
II-VI 可提供 ZnSe 和 Ge TFP。II-VI 可为 10.6 μm 以外的波长设计 TFP 涂层，也可设计其他材料的配方以满足您的要求。
半月板透镜
潜望镜的设计是为了大限度地减少球面像差，从而为进入的准直光产生一个较小的焦点尺寸。除了下面列出的标准焦距外，II-VI 保持大量的测试板和工具库存，从而使焦距制造不需要额外的工具费。
除了平凸面、半月面和非球面透镜的形状外，II-VI ，还可以根据要求制造双凸面和负焦距透镜。我们的内部光学工程师可以设计出提供你所需要的确切性能的部件或光学系统。请联系我们以获得报价。
规格
| 规格 | 标准 |
| 有效焦距(EFL)容忍度 | ±2% |
| 尺寸公差 | 直径：+0.000"-0.005"。+0.000"-0.005"厚度：±0.010" |
| 边缘厚度变化(ETV) | <= 0.002" |
| 透明光圈（抛光 | 90%的直径 |
| 0.63μm处的表面图形 | 根据半径不同而不同 |
| 刮痕-凹陷 | 20-10 |
| 在10.6μm处，每个表面的AR涂层反射率。 | <= 0.20% |
零件信息
| 部件号 | 说明 | 直径(英寸) | 直径(毫米) | 焦点长度 | 边缘厚度(英寸) | 边缘厚度(毫米) |
| 247275 | ZnSe | 0.5 | 12.7 | 1.5" | 0.060 | 1.52 |
| 994141 | ZnSe | 1.0 | 25.4 | 1.0" | 0.085 | 2.16 |
| 350342 | ZnSe | 1.0 | 25.4 | 2.5" | 0.085 | 2.16 |
| 376587 | ZnSe | 1.0 | 25.4 | 5.0" | 0.085 | 2.16 |
| 566650 | ZnSe | 1.1 | 27.94 | 1.5" | 0.085 | 2.16 |
| 932739 | ZnSe | 1.1 | 27.94 | 2.5" | 0.085 | 2.16 |
| 801758 | ZnSe | 1.1 | 27.94 | 5.0" | 0.085 | 2.16 |
| 285767 | ZnSe | 1.5 | 38.1 | 2.5" | 0.085 | 2.16 |
| 507790 | ZnSe | 1.5 | 38.1 | 5.0" | 0.236 | 5.99 |
| 406294 | ZnSe | 1.5 | 38.1 | 5.0" | 0.290 | 7.37 |
| 767963 | ZnSe | 1.5 | 38.1 | 5.0" | 0.354 | 8.99 |
| 452726 | ZnSe | 1.5 | 38.1 | 7.5" | 0.125 | 3.18 |
| 784964 | ZnSe | 1.5 | 38.1 | 7.5" | 0.236 | 5.99 |
| 702232 | ZnSe | 1.5 | 38.1 | 7.5" | 0.290 | 7.37 |
| 570721 | ZnSe | 1.5 | 38.1 | 7.5" | 0.354 | 8.99 |
| 935669 | ZnSe | 2.0 | 50.8 | 5.0" | 0.100 | 2.54 |
| 695399 | ZnSe | 2.0 | 50.8 | 7.5" | 0.380 | 9.65 |
| 296875 | ZnSe | 2.0 | 50.8 | 10.0" | 0.100 | 2.54 |
| 490154 | ZnSe | 2.5 | 63.5 | 5.0" | 0.160 | 4.06 |
| 596352 | ZnSe | 2.5 | 63.5 | 7.5" | 0.160 | 4.06 |
| 286449 | ZnSe | 2.5 | 63.5 | 10.0" | 0.160 | 4.06 |

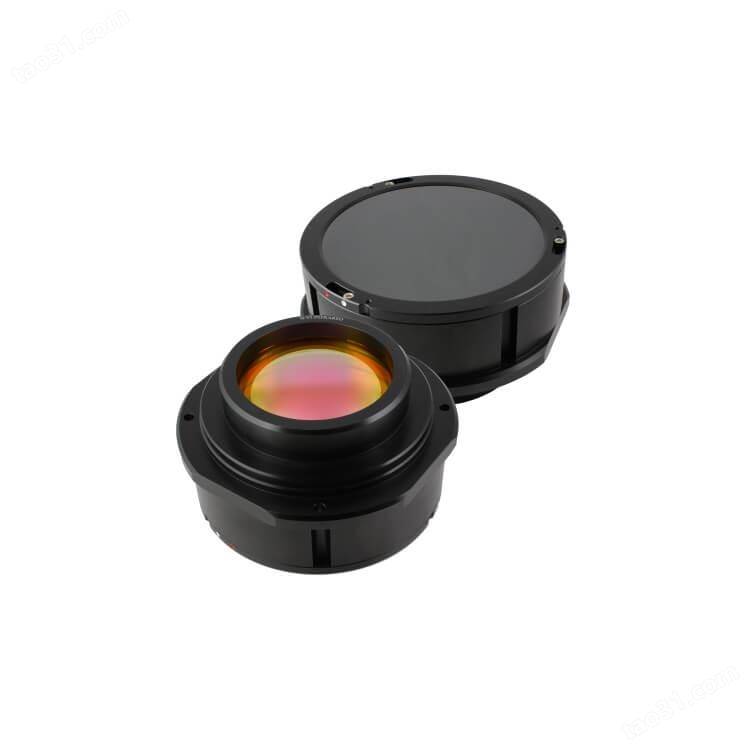

MP-5超低吸收透镜
II-VI的MP-5是一种超低吸收透镜，作为标准的OEM二氧化碳激光器部件直接从工厂发货。其优良的特点包括很好的镀膜设计，使热失真更低，可见的传输减少了设置时间，并易于检测热引起的应力。MP-5是一种特殊镀膜的ZnSe聚焦透镜，有1.5英寸和2.0英寸两种直径，并有14种标准替换透镜配置，适用于大多数流行的OEM激光器型号。MP-5有超过十年的成熟性能支持，由II-VI 设计、生产和支持。
规格
| 典型吸收： | < 0.10%1 |
| 表面质量： | ≤ 40-20 |
| 直径： | +0.000"/-0.005" |
| 厚度： | +/-0.010" |
| 边缘厚度变化： | < 0.002" |
| 通光孔径： | 90% of lens diameter |
零件信息
| 部件号 | 说明 | 直径(英寸) | 直径(毫米) | 焦点长度 | 边缘厚度(英寸) | 边缘厚度(毫米) | 工作距离 |
| 794914 | ZnSe PO/CX* | 1.5 | 38.1 | – | 0.280 | 7.11 | 5.0" |
| 204518 | ZnSe PO/CX* | 1.5 | 38.1 | – | 0.280 | 7.11 | 7.5" |
| 106106 | ZnSe PO/CX* | 1.5 | 38.1 | 5.0" | 0.300 | 7.62 | – |
| 383862 | ZnSe PO/CX* | 1.5 | 38.1 | 7.5" | 0.300 | 7.62 | – |
| 635061 | ZnSe PO/CX* | 2.0 | 50.8 | 7.5" | 0.310 | 7.88 | – |
| 392125 | ZnSe PO/CX* | 2.0 | 50.8 | 7.5" | 0.380 | 9.65 | – |
| 528717 | ZnSe半月板 | 1.5 | 38.1 | 5.0" | 0.236 | 5.99 | – |
| 312503 | ZnSe半月板 | 1.5 | 38.1 | 5.0" | 0.290 | 7.37 | – |
| 123397 | ZnSe半月板 | 1.5 | 38.1 | 5.0" | 0.354 | 8.99 | – |
| 714512 | ZnSe半月板 | 1.5 | 38.1 | 7.5" | 0.236 | 5.99 | – |
| 474644 | ZnSe半月板 | 1.5 | 38.1 | 7.5" | 0.290 | 7.37 | – |
| 602033 | ZnSe半月板 | 1.5 | 38.1 | 7.5" | 0.354 | 8.99 |

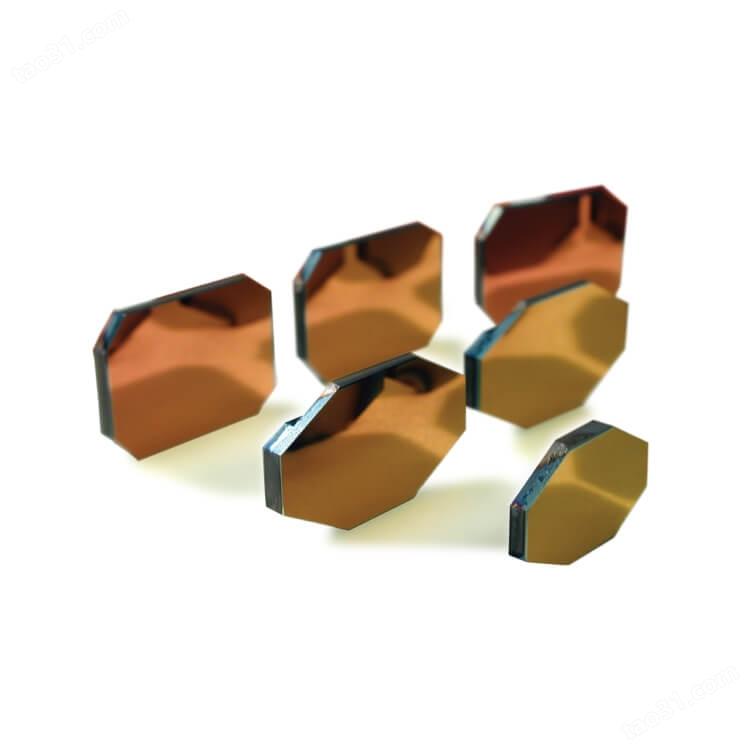

Galvo 镜面
扫描激光系统，无论是打标、雕刻还是钻微孔，都需要依靠振镜来准确定位激光束。II-VI ，用镜面级硅基材制造按规格定制的振镜。我们在这些基片上涂上我们的精密薄膜涂层，生产出高效的振镜，在1.0-12.0微米范围内反射激光。
II-VI 振镜非常适合Nd:YAG激光器（1.06 μm）和CO2激光器（9.3-10.6 μm），适用于广泛的工业应用。对于需要可见氦氖激光或二极管激光对准光束的应用，我们的双波长涂层为二氧化碳激光的红外光束提供最大的反射率，同时为可见对准光束提供良好的反射率。
我们的双增强最大金属反射（DEMMR）涂层是这种应用的优良选择。详情见图1和图2。
II-VI galvo镜的尺寸通常在0.5-4.0英寸直径之间，基于OEM的规格。
特点
镜面级硅基板
比熔融石英基板的热稳定性更高。
按OEM规格制造的几何形状
用于Nd:YAG激光器、CO2激光器和CO2激光器的高反射涂层，并带有同轴氦氖或二极管激光器校准光束。
应用
激光打标和雕刻
激光钻孔
激光焊接
快速原型设计
成像和印刷
半导体加工(存储器修复、激光修整)
远程激光焊接

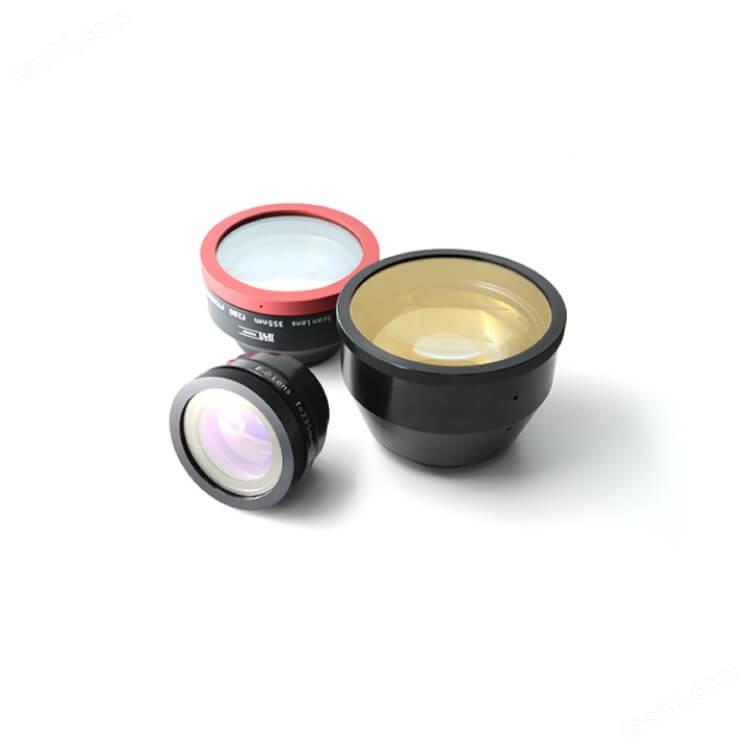

F-Theta扫描透镜，适用于紫外线至3微米的范围。
II-VI 是一家优良的光电子设计和集成制造公司，提供光学和晶体元件以及组件，服务于工业激光、医疗和生命科学、光通信和仪器市场。II-VI 在越南、加州圣罗莎和中国其他许多地方拥有较先进的生产线，提供高质量的精密光学器件，设计和设计光学子组件，并为我们的客户提供从紫外到3微米的一站式解决方案。II-VI的F-theta透镜是专为激光材料加工而设计的。优化的机械设计和高LIDT AR镀膜保证了出色的产量和耐用性。
标准的聚焦镜头只提供一个聚焦点，而扫描镜头提供一个聚焦点到扫描区域或工件上的许多点。它们在设计和使用时需要特别考虑。
主要特点
从266纳米到1080纳米
图像平面的衍射限制聚焦性能
镀膜吸收率低，热位移小
从设计到原型和大规模生产的关键制造过程的内部控制。
应用
微电子(钻孔、打标和贴标)
半导体行业（打标、雕刻、钻孔）。
汽车工业（焊接、切割、钻孔）
医疗设备(打标、雕刻、钻孔)
优势
坚固而紧凑
定制配置的可用性和灵活性
综合检测技术
远心镜头
| 波长[nm] | 355 | 355 | 532 | 1064 |
| 型号 | TFT H 100-355 | TFT H 110-355 | TFT H 100-532 | TFT H 100-1064 |
| 焦距[mm] | 100.2 | 110 | 100 | 100 |
| 输入光束 01/e*lmm | 10 | 10 | 10 | 14 |
| 光学对角角度[￥] | 14.4° | 18.5° | 14.2° | 18° |
| 带镜 2 镜系统的扫描区域[mm] | 35x35 | 50x50 | 35x35 | 100x100 |
| 镜2/镜1的镜头外壳距离 | 26.6/42.6 | 22.1/36.1 | 22.4/38.4 | 23/39 |
| 工作距离[mm] | 132 | 151.6 | 130 | 138 |
| 最大远心误差 | 1.2 | 1.8 | 1 | 1 |
| 焦距01/e?：[mm] | 6.6um~6.8um | 7.3um~7.7um | 8.39um~8.94um | 12um~12.3um |
| 总透射率[%] | 97% | 97% | 95% | 95% |
| 安装螺纹 | M85x1 | M85x1 | M85x1 | M85x1 |
大功率非远心镜头
| 波长[nm] | 355 | 355 | 355 | 532 | 532 |
| 型号 | FTH 160-355 | FTH 235-355 | FTH 254-355 | FTH 254-532 | FTH 161-532 |
| 焦距[mm] | 161 | 235 | 254 | 254 | 161 |
| 输入光束@1/e 2[mm] | 7 | 10 | 10 | 10 | 10 |
| 光学对角线角度 l | 25.2° | 17.3° | 28° | 28 | 25.2° |
| 2 镜系统的扫描区域 带镜[mm] | 100X100 | 100x100 | 170x170 | 170x170 | 100x100 |
| 镜子 2/镜子 1 与镜头外壳的距离 | 15/35 | 14.4/27.4 | 28/41 | 13/28 | 18/31 |
| 工作距离mm] | 205 | 189 | 317 | 320 | 201 |
| 焦距01/e?：[mm] | 12.9um~13.4un | 16um~16.8um | 14.5um~16.8um | 21.5um~26um | 10.7um~11.5um |
| 总透射率[%] | 97% | 97% | 97% | 95% | 95% |
| 安装螺纹 | M85x1 | M85x1 | M85x1 | M85×1 | M85x1 |
10微米的F-Theta扫描镜头
F-theta扫描镜头在当今优良的激光应用中发挥着重要作用。II-VI ，为CO2激光系统生产扫描镜头，用于打标、雕刻、通孔等。
在典型的扫描透镜配置中，F-theta透镜与单轴或双轴galvo反射镜一起使用，可以实现激光束的快速定位和准确聚焦。
标准的聚焦镜头只提供一个聚焦点，而扫描镜头提供一个聚焦点到扫描区域或工件上的许多点。它们在设计和使用时需要特别考虑。
应用
特点

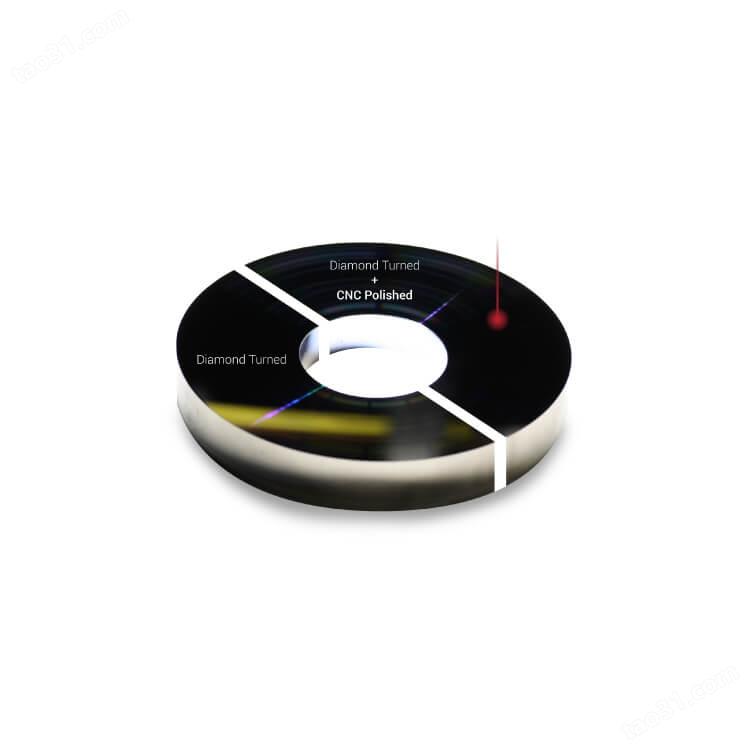

CNC抛光镀镍镜面
直径170毫米的镀镍AI镜，250毫米焦距的抛物线。
波形板
波板利用一种被称为双折射的现象来改变进入的激光束的偏振状态。较常见的波板用途是将线性偏振光变成圆形偏振光（四分之一波板）和旋转线性偏振源的偏振面（半波板）。
II-VI 同时生产多阶和零阶波板。零阶波板有双重优势，对工作温度和输入波长的变化不太敏感。
应用
将线性极化转换为圆极化
旋转偏振面
特点
高功率处理
低插入损耗
孔径达1.0"
可见的传动装置，便于校准
可提供旋转支架
双锥镜
在许多应用中，球面镜、圆柱形镜和抛物面镜有助于塑造激光束。双环镜，即更普遍的环形镜，可以将两个独立的光学器件合二为一。
双锥反射镜在一个表面上有两个不同的半径。根据应用和消除像差的需要，可以将双锥反射镜做成球面曲线或非球面曲线。如果设计得当，双锥反射镜可以取代普通的90°弯曲镜，在长的传输路径上重新调整激光束的高度。
特点
双子光功率可以放在一个表面上。
曲线可以设计成在45o AOI下产生衍射限制聚焦。
在变形光束扩张器中很有用。
作为0o AOI的聚焦镜，它将产生椭圆形的斑点。
曲率可以是球面的，也可以是非球面的。
双光镜
双生透镜在一个表面上有两个不同的半径。根据应用和消除像差的需要，有可能使双锥透镜具有球面曲线或非球面曲线。双核透镜被用来产生椭圆状的焦点或线状焦点。这些透镜也被用于变形扩束器，以减少激光束的散光。许多波导型激光器产生散光光束。由于大多数激光应用需要对称的高斯光束，散光光束需要被矫正。
扩束器和椭圆聚焦透镜中通常使用的光学元件类型是圆柱形透镜。光束扩展器的应用和一些聚焦应用需要使用两个圆柱体，导致对准程序困难。双筒透镜可以减少这种应用中使用的元件数量，减少对准的麻烦。
特点
双子光功率可以放在一个表面上。
容易对准。通过加工保证曲线的垂直度。
在变形光束扩张器中很有用。
作为一个对焦镜头，它会产生椭圆状的斑点。
曲率可以是球形或椭圆形。
15933752505
