低插入损耗单模光纤跳线
特性

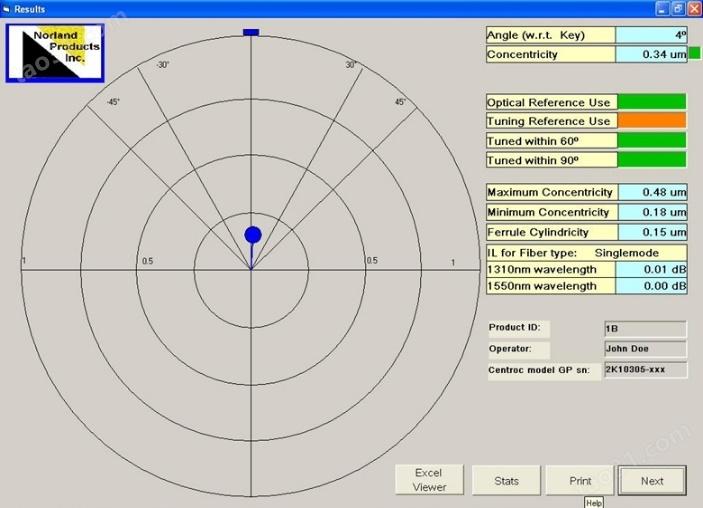

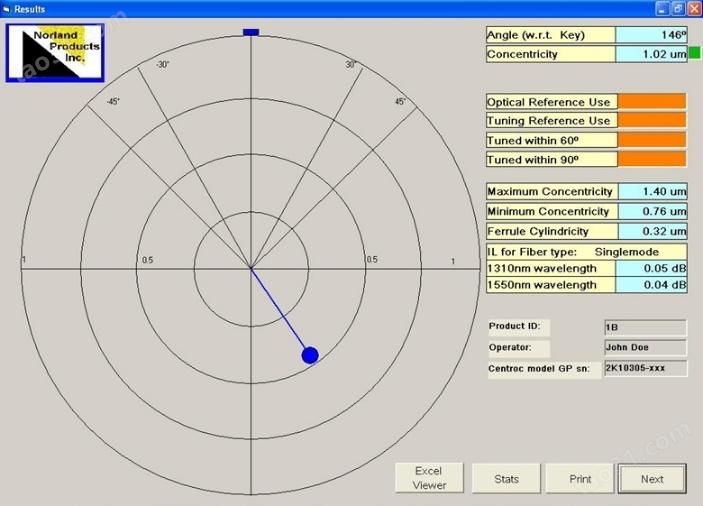

用我们的Centroc测试设备所测得的结果显示标准跳线(左)和低插入损耗跳线(右)的典型纤芯角度对准和同心度
Thorlabs公司提供两头带有FC/PC或FC/APC接头的低插入损耗单模跳线。此外，我们还提供FC/PC转FC/APC跳线。这些小纤芯跳线由我们自己的工厂中用先进的设备进行制造，每一根都经过人工挑选，保证光纤具有很小的公差以及匹配的插芯。它们都经过测试，保证了其低损耗特性。
这里提供的跳线设计用于320 - 430 nm，400 - 532 nm，488 -633 nm，或者633 - 780nm光波范围的信号传输，在低插入损耗跳线之间分别具有典型0.9 dB，0.5-0.6 dB或者0.3 dB插入损耗。我们的FC/PC跳线具有较高的50分贝(典型值)回波损耗，FC/APC跳线具有60分贝(典型值)回波损耗。每根光纤跳线的测量性能参数都在其附带的规格表中有详细介绍。

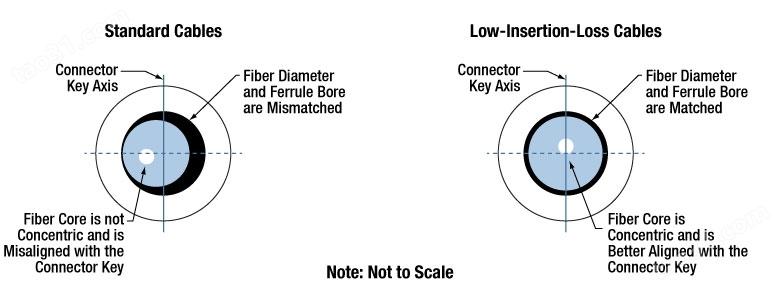

在标准跳线中，光纤参数(如纤芯-包层偏心度或纤芯与跳线中心的不对准程度)都会有微小的差异。在使用标准匹配套管对准单模跳线的纤芯时，其小纤芯会使这些差异更加严重，或是导致更高的插入损耗。通过广泛地挑选和测试过程，我们的低插入损耗跳线具有高同心度、对心良好的纤芯，可以极大地减小跳线的插入损耗。
生产低插入损耗跳线的流程的第一步是人工挑选纤芯-包层同心度高于典型值、小公差光纤外径的光纤，从而与插芯进行匹配。每个插芯也是通过人工进行挑选，从而使插芯内径与光纤尺寸相匹配，并匹配插芯的纤芯-外径同心度。这样就可以保证光纤能够紧凑地被包裹，并具有最佳同心度，保证低插入损耗性能。插芯经过机器抛光，光纤纤芯与接头插销之间的对准公差为±5度。最后，跳线的插入损耗通过测试，直到符合优秀跳线的标准。通过人工挑选光纤和插芯，Thorlabs公司的低插入损耗跳线能够具有出色的性能和质量。
我们还提供匹配套管用于连接FC转FC、SMA转SMA和FC转SMA接头。这些匹配套管可以将背向反射最小化，保证每个连接光纤末端的纤芯能够很好地对准。我们特别推荐使用我们更小公差的ADAFCPM2精密PM匹配套管，被用于达到下面说明书提到的插入损耗。
每根跳线有两个防尘帽，能够防止插芯末端受到尘土和其它污染物的污染。我们也单独销售保护FC/PC终端CAPF塑料光纤帽和CAPFM金属螺纹光纤帽。
低插入损耗单模光纤跳线，320 - 430 nm| Item # | Connectors | Fiber Type |
Insertion Loss (Max/Typ.)a,b |
Operating Wavelength |
Cutoff Wavelength |
Mode Field Diameter |
Max Attenuationc |
NA | Jacket | Length |
P1-305? P-FC-1 |
FC/PC | SM300 | 1.5 dB/0.9 dB | 320 - 430 nm |
≤310 nm | 2.0 - 2.4 μm @ 350 nm |
≤70 dB/km @ 350 nm |
0.12 - 0.14 | ?3 mm?Yellow PVCFurcation Tubing |
1 m |
P1-305? P-FC-2 |
2 m | |||||||||
P3-305? P-FC-1 |
FC/APC | 1 m | ||||||||
P3-305? P-FC-2 |
2 m | |||||||||
P5-305? P-PCAPC-1 |
FC/PC to FC/APC |
1 m |
| P1-305P-FC-1 | 低插入损耗单模光纤跳线，1米长，320 - 430 nm， FC/PC接头 |
| P1-305P-FC-2 | 低插入损耗单模光纤跳线，2米长，320 - 430 nm，FC/PC接头 |
| P3-305P-FC-1 | 低插入损耗单模光纤跳线，1米长，320 - 430 nm，FC/APC接头 |
| P3-305P-FC-2 | 低插入损耗单模光纤跳线，2米长，320 - 430 nm，FC/APC接头 |
| P5-305P-PCAPC-1 | 低插入损耗单模光纤跳线，1米长，320 - 430 nm，FC/PC转FC/APC接头 |
| Item # | Connectors | Fiber Type |
Insertion Loss (Max/Typ.)a,b |
Operating Wavelength |
Cutoff Wavelength |
Mode Field Diameter |
Max Attenuationc,d |
NA | Jacket | Length |
P1-405 P-FC-1 |
FC/PC | SM400 | 1.0 dB/0.5 dB | 405 - 532 nm | 305 - 400 nm |
2.5 - 3.4 μm@ 480 nm |
≤50 dB/km @ 430 nm ≤30 dB/km @ 532 nm |
0.12 - 0.14 | ?3 mm Yellow PVCFurcation Tubing |
1 m |
P1-405 P-FC-2 |
2 m | |||||||||
P1-405 P-FC-5 |
1.0 dB/0.6 dB | 5 m | ||||||||
P3-405 P-FC-1 |
FC/APC | 1.0 dB/0.5 dB | 1 m | |||||||
P3-405 P-FC-2 |
2 m | |||||||||
P3-405 P-FC-5 |
1.0 dB/0.6 dB | 5 m | ||||||||
P5-405 P-PCAPC-1 |
FC/PC to FC/APC |
1.0 dB/0.5 dB | 1 m |
| P1-405P-FC-1 | 低插入损耗单模光纤跳线，长1米，405 - 532纳米，FC/PC |
| P1-405P-FC-2 | 低插入损耗单模光纤跳线，长2米，405 - 532 nm，FC/PC接头 |
| P1-405P-FC-5 | 低插入损耗单模光纤跳线，长5米，405 - 532 nm，FC/PC接头 |
| P3-405P-FC-1 | 低插入损耗单模光纤跳线，长1米，405 - 532纳米，FC/APC |
| P3-405P-FC-2 | 低插入损耗单模光纤跳线，长2米，405 - 532纳米，FC/APC |
| P3-405P-FC-5 | 低插入损耗单模光纤跳线，长5米，405 - 532纳米，FC/APC |
| P5-405P-PCAPC-1 | 低插入损耗单模光纤跳线，长1米，405 - 532纳米，FC/PC转FC/APC接头 |
| Item # | Connectors | Fiber Type |
Insertion Loss (Max/Typ.)a,b |
Operating Wavelength |
Cutoff Wavelengthc |
Mode Field Diameter |
Max Attenuationd |
NA | Jacket | Length |
| P1-460P-FC-1 | FC/PC | SM450 | 1.0 dB/0.5 dB | 488 - 633 nm |
350 - 470 nm |
2.8 - 4.1 μm@ 488 nm |
≤50 dB/km @ 488 nm |
0.10 - 0.14 | ?3 mm Yellow PVCFurcation Tubing |
1 m |
| P1-460P-FC-2 | 2 m | |||||||||
| P1-460P-FC-5 | 1.0 dB/0.6 dB | 5 m | ||||||||
| P3-460P-FC-1 | FC/APC | 1.0 dB/0.5 dB | 1 m | |||||||
| P3-460P-FC-2 | 2 m | |||||||||
| P3-460P-FC-5 | 1.0 dB/0.6 dB | 5 m | ||||||||
| P5-460P-PCAPC-1 | FC/PC to FC/APC |
1.0 dB/0.5 dB | 1 m |
如需单根跳线的最大插入损耗测量值，请联系技术支持。
与另一根低插入损耗的光纤跳线配接时的插入损耗值。在488 nm波长下，使用低插入损耗主跳线搭配ADAFCPM2匹配套管测试跳线。
手选光纤来保证更高的截止波长。对于截止波长附近的单模操作，需考虑入纤条件。
最大衰减数据针对无端接头的光纤。
| P1-460P-FC-1 | 低插入损耗单模光纤跳线，1米，488 - 633 nm，FC/PC接头 |
| P1-460P-FC-2 | 低插入损耗单模光纤跳线，2米，488 - 633 nm，FC/PC接头 |
| P1-460P-FC-5 | 低插入损耗单模光纤跳线，5米，488 - 633 nm，FC/PC接头 |
| P3-460P-FC-1 | 低插入损耗单模光纤跳线，1米长，488 - 633 nm，FC/PC接头 |
| P3-460P-FC-2 | 低插入损耗单模光纤跳线，2米长，488 - 633 nm，FC/APC接头 |
| P3-460P-FC-5 | 低插入损耗单模光纤跳线，5米长，488-633 nm，FC/APC接头 |
| P5-460P-PCAPC-1 | 低插入损耗单模光纤跳线，1米长，488 - 633 nm，FC/PC转FC/APC接头 |
| Item # | Connectors | Fiber Type |
Insertion Loss (Max/Typ.)a,b |
Operating Wavelengthc |
Cutoff Wavelength |
Mode Field Diameter |
Max Attenuationd,e |
NA | Jacket | Length |
| P1-630P-FC-1 | FC/PC | SM600 | 0.8 dB/0.3 dB | 633 - 780 nm | 500 - 600 nm |
3.6 - 5.3 μm@ 633 nm |
≤15 dB/km @ 630 nm |
0.10 - 0.14 |
?3 mm Yellow PVCFurcation Tubing |
1 m |
| P1-630P-FC-2 | 2 m | |||||||||
| P1-630P-FC-5 | 5 m | |||||||||
| P3-630P-FC-1 | FC/APC | 1 m | ||||||||
| P3-630P-FC-2 | 2 m | |||||||||
| P3-630P-FC-5 | 5 m | |||||||||
| P5-630P-PCAPC-1 | FC/PC to FC/APC |
1 m |
| P1-630P-FC-1 | 低插入损耗单模光纤跳线，1米长，633 - 780 nm， FC/PC接头 |
| P1-630P-FC-2 | 低插入损耗单模光纤跳线，2米，633 - 780 nm， FC/PC接头 |
| P1-630P-FC-5 | 低插入损耗单模光纤跳线，5米长，633 - 780 nm， FC/PC接头 |
| P3-630P-FC-1 | 低插入损耗单模光纤跳线，1米长，633 - 780 nm，FC/APC接头 |
| P3-630P-FC-2 | 低插入损耗单模光纤跳线，2米，633 - 780 nm，FC/APC接头 |
| P3-630P-FC-5 | 低插入损耗单模光纤跳线，5米，633 - 780 nm，FC/APC接头 |
| P5-630P-PCAPC-1 | 低插入损耗单模光纤跳线，1米长，633 - 780 nm，FC/PC转FC/APC接头 |
