平面全息光栅
平面全息光栅通常用于对杂散光敏感的应用中。其基底镀有光敏材料，将有光敏材料涂层的基板置于由激光器产生的单色光和相干光束组成的相交光束之间，使光敏材料感光。相交激光束产生一系列平行且等距的干涉条纹，条纹强度按照正弦曲线形状变化。由于光敏材料的溶解度由对其照射的光强决定，干涉条纹显示了光敏材料表面不同光强。然后可以对基底镀反射膜然后用与复制刻划的原始光栅相同的过程用于复制。由于全息光栅刻线形状以及刻线间距是*一致的，所以产生的杂散光远少于刻划光栅。全息光栅可以采用两种凹槽轮廓，正弦和闪耀。

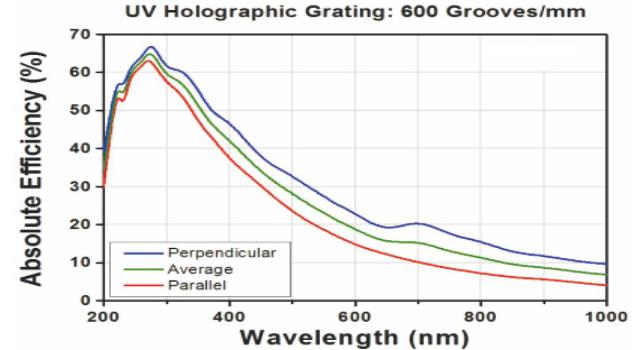

600l/mm---UV

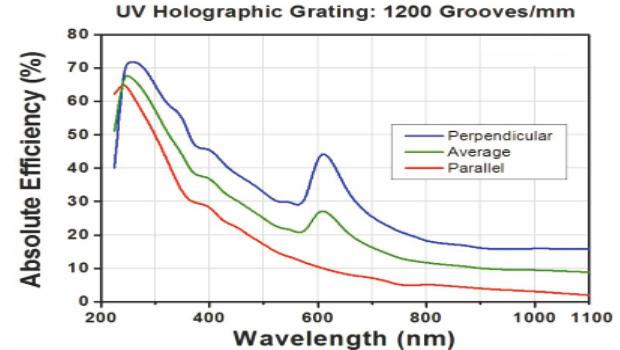

1200l/mm---UV

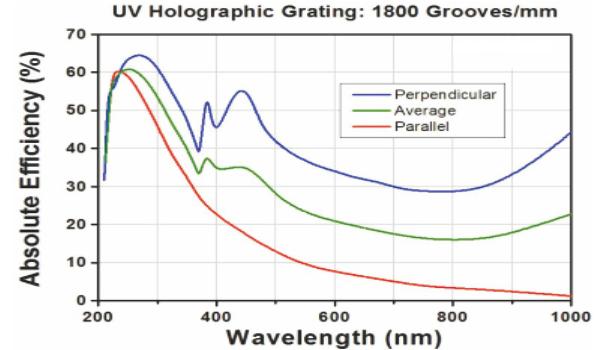

1800l/mm---UV

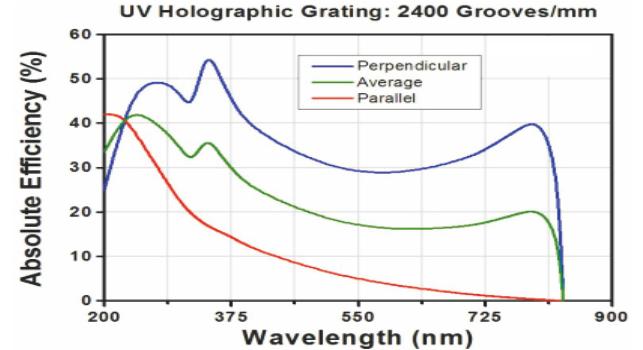

2400l/mm---UV
3600l/mm---UV
1200l/mm---VIS

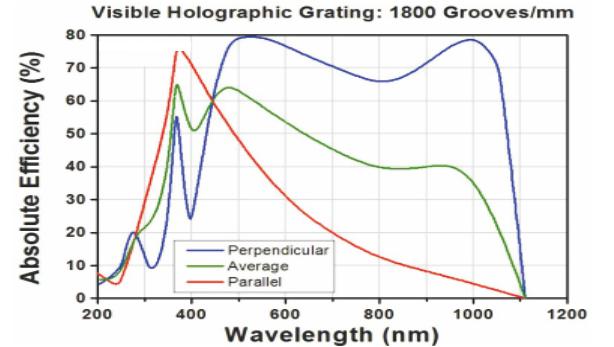

1800l/mm---VIS
2400l/mm---VIS
?
特征
光栅基片材料： |
浮法玻璃 |
表面光洁度： |
60-40 |
尺寸误差： |
±0.5 mm |
厚度公差: |
±0.5 |
效率: |
45%~65% @峰值波长 |
有效孔径: |
90% |
损伤阈值: |
350mJ/cm2 40W/cm2 |
?
产品编号 |
产品名称 |
尺寸 |
刻线数 |
优化波段 |
色散 |
379500 |
平面光栅 12.7x12.7x6mm 600Lines/mm 浮法玻璃 |
12.7x12.7x6mm |
600Lines/mm |
紫外(UV) |
1.67nm/mrad@250nm |
379501 |
平面光栅 12.7x12.7x6mm 1200Lines/mm 浮法玻璃 |
12.7x12.7x6mm |
1200Lines/mm |
紫外(UV) |
0.82nm/mrad@250nm |
379502 |
平面光栅 12.7x12.7x6mm 1800Lines/mm 浮法玻璃 |
12.7x12.7x6mm |
1800Lines/mm |
紫外(UV) |
0.54nm/mrad@250nm |
379503 |
平面光栅 12.7x12.7x6mm 2400Lines/mm 浮法玻璃 |
12.7x12.7x6mm |
2400Lines/mm |
紫外(UV) |
0.40nm/mrad@250nm |
379504 |
平面光栅 12.7x12.7x6mm 3600Lines/mm 浮法玻璃 |
12.7x12.7x6mm |
3600Lines/mm |
紫外(UV) |
0.25nm/mrad@250nm |
379505 |
平面光栅 25x25x6mm 600Lines/mm 浮法玻璃 |
25x25x6mm |
600Lines/mm |
紫外(UV) |
1.67nm/mrad@250nm |
379506 |
平面光栅 25x25x6mm 1200Lines/mm 浮法玻璃 |
25x25x6mm |
1200Lines/mm |
紫外(UV) |
0.82nm/mrad@250nm |
379507 |
平面光栅 25x25x6mm 1800Lines/mm 浮法玻璃 |
25x25x6mm |
1800Lines/mm |
紫外(UV) |
0.54nm/mrad@250nm |
379508 |
平面光栅 25x25x6mm 2400Lines/mm 浮法玻璃 |
25x25x6mm |
2400Lines/mm |
紫外(UV) |
0.40nm/mrad@250nm |
379509 |
平面光栅 25x25x6mm 3600Lines/mm 浮法玻璃 |
25x25x6mm |
3600Lines/mm |
紫外(UV) |
0.25nm/mrad@250nm |
379510 |
平面光栅 50x50x9.5mm 600Lines/mm 浮法玻璃 |
50x50x9.5mm |
600Lines/mm |
紫外(UV) |
1.67nm/mrad@250nm |
379511 |
平面光栅 50x50x9.5mm 1200Lines/mm 浮法玻璃 |
50x50x9.5mm |
1200Lines/mm |
紫外(UV) |
0.82nm/mrad@250nm |
379512 |
平面光栅 50x50x9.5mm 1800Lines/mm 浮法玻璃 |
50x50x9.5mm |
1800Lines/mm |
紫外(UV) |
0.54nm/mrad@250nm |
379513 |
平面光栅 50x50x9.5mm 2400Lines/mm 浮法玻璃 |
50x50x9.5mm |
2400Lines/mm |
紫外(UV) |
0.40nm/mrad@250nm |
379514 |
平面光栅 50x50x9.5mm 3600Lines/mm 浮法玻璃 |
50x50x9.5mm |
3600Lines/mm |
紫外(UV) |
0.25nm/mrad@250nm |
379515 |
平面光栅 12.7x12.7x6mm 1200Lines/mm 浮法玻璃 |
12.7x12.7x6mm |
1200Lines/mm |
可见 (VIS) |
0.79nm/mrad@500nm |
379516 |
平面光栅 12.7x12.7x6mm 1800Lines/mm 浮法玻璃 |
12.7x12.7x6mm |
1800Lines/mm |
可见 (VIS) |
0.50nm/mrad@500nm |
379517 |
平面光栅 12.7x12.7x6mm 2400Lines/mm 浮法玻璃 |
12.7x12.7x6mm |
2400Lines/mm |
可见 (VIS) |
0.33nm/mrad@500nm |
379518 |
平面光栅 25x25x6mm 1200Lines/mm 浮法玻璃 |
25x25x6mm |
1200Lines/mm |
可见 (VIS) |
0.79nm/mrad@500nm |
379519 |
平面光栅 25x25x6mm 1800Lines/mm 浮法玻璃 |
25x25x6mm |
1800Lines/mm |
可见 (VIS) |
0.50nm/mrad@500nm |
379520 |
平面光栅 25x25x6mm 2400Lines/mm 浮法玻璃 |
25x25x6mm |
2400Lines/mm |
可见 (VIS) |
0.33nm/mrad@500nm |
379521 |
平面光栅 50x50x9.5mm 1200Lines/mm 浮法玻璃 |
50x50x9.5mm |
1200Lines/mm |
可见 (VIS) |
0.79nm/mrad@500nm |
379522 |
平面光栅 50x50x9.5mm 1800Lines/mm 浮法玻璃 |
50x50x9.5mm |
1800Lines/mm |
可见 (VIS) |
0.50nm/mrad@500nm |
379523 |
平面光栅 50x50x9.5mm 2400Lines/mm 浮法玻璃 |
50x50x9.5mm |
2400Lines/mm |
可见 (VIS) |
0.33nm/mrad@500nm |
?
