热膨胀芯(TEC)光纤跳线
热膨胀芯(TEC)光纤跳线
特性

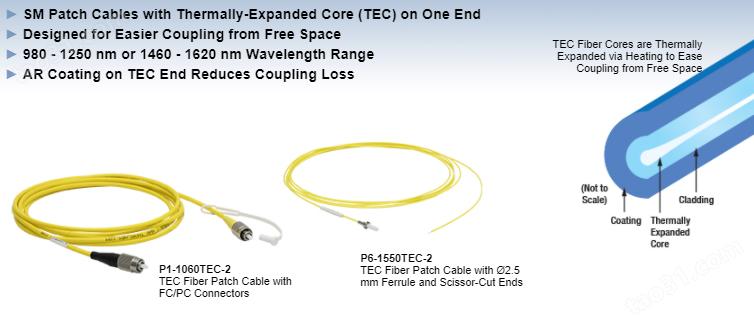

2.0 mm窄键FC/PC(TEC)到FC/PC接头
2.0 mm窄键FC/PC(TEC)到FC/APC接头
具有带槽法兰的?2.5 mm插芯到可以剪切的裸纤
Thorlabs的热膨胀芯(TEC)光纤跳线进行自由空间耦合时，对位置的偏移没有单模光纤那样敏感。利用我们的Vytran?光纤熔接技术，通过将传统单模光纤的一端加热，使超过2.5 mm长的纤芯膨胀，就可制成这种光纤。在自由空间耦合应用中，光纤经过这样处理的一端可以接受模场直径较大的光束，同时还能保持光纤的单模和光学性能。TEC光纤经常应用于构建基于光纤的光隔离器、可调谐波长的滤光片和可变光学衰减器。
我们库存有带TEC端的多种光纤跳线可选。我们提供两种波长范围：980 nm - 1250 nm 和1460 nm - 1620 nm。光纤的TEC端镀有增透膜，在指/定波长范围内平均反射率小于0.5%，可以减少进行自由空间耦合时的损耗。光纤的这一端具有热缩包装标签，上面列出了关键的规格。接头选项有2.0 mm窄键FC/PC或FC/APC接头、?2.5 mm插芯且可以剪切熔接的裸光纤。?2.5 mm插芯且可以剪切的光纤跳线具有?900 μm的护套，而FC/PC与FC/APC光纤跳线具有?3 mm的护套。
我们也提供定制光纤跳线。更多信息，请联系技术支持。

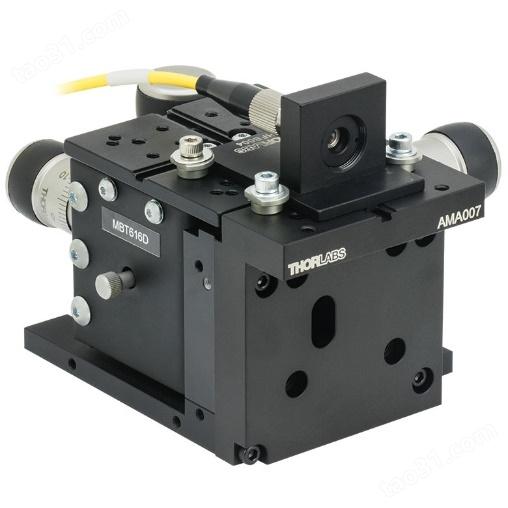

自由空间耦合到P1-1550TEC-2光纤跳线
| Item # | Fiber Type | Operating Wavelength | Mode Field Diametera | AR Coatingb | Max Attenuationc | NAd | Cladding/Coating Diameter | Connectors |
Jacket |
||
| TEC | Standard | TEC | Standard | ||||||||
| P1-1060TEC-2 | 1060XP | 980 - 1250 nm |
12.4 ± 1.0 μm |
6.2 ± 0.5 μm |
850 - 1250 nm Ravg< 0.5% |
≤2.1 dB/km @ 980 nm ≤1.5 dB/km @ 1060 nm |
0.07 |
0.14 |
125 ± 0.5 μm / 245 ± 10μm |
FC/PC (TEC) to FC/PC | ?3 mm FT030-Y |
| P5-1060TEC-2 | FC/PC (TEC) to FC/APC | ||||||||||
| P6-1060TEC-2 | ?2.5 mm Ferrule (TEC) to Scissor Cut |
?900 μm |
|||||||||
| P1-1060TEC-2 | TEC光纤跳线，980 - 1250 nm，镀增透膜，FC/PC(TEC)到FC/PC，2 m |
| P5-1060TEC-2 | TEC光纤跳线，980 - 1250 nm，镀增透膜，FC/PC(TEC)到FC/APC，2 m |
| P6-1060TEC-2 | TEC光纤跳线，980 - 1250 nm，镀增透膜，?2.5 mm插芯(TEC)到裸纤，2 m |
| Item # | Fiber Type | Operating Wavelength | Mode Field Diametera | AR Coatingb | Max Attenuationc |
NAd | Cladding/Coating Diameter | Connectors | Jacket | ||
| TEC | Standard | TEC | Standard | ||||||||
| P1-1550TEC-2 | 1550BHP | nm |
19.0 ± 1.0 μm |
9.5 ± 0.5 μm |
1050 - 1620 nm Ravg< 0.5% |
0.5 dB/km @ 1550 nm |
0.06 |
0.13 |
125 ± 1.0 μm / 245 ± 15 μm |
FC/PC (TEC) to FC/PC | ?3 mm FT030-Y |
| P5-1550TEC-2 | FC/PC (TEC) to FC/APC | ||||||||||
| P6-1550TEC-2 | ?2.5 mm Ferrule (TEC) to Scissor Cut |
?900 μm |
|||||||||
| P1-1550TEC-2 | TEC光纤跳线， nm，镀增透膜，FC/PC(TEC)到FC/PC，2 m |
| P5-1550TEC-2 | TEC光纤跳线， nm，镀增透膜，FC/PC(TEC)到FC/APC，2 m |
| P6-1550TEC-2 | TEC光纤跳线， nm，镀增透膜，?2.5 mm插芯(TEC)到裸纤，2 m |
