光纤准直器2
Sch?fter+ Kirchhoff制造的光纤准直器设计用于带FC连接器的单模光纤（可选择ST型，DIN AVIO和F-SMA）。 使用具有倾斜耦合轴的光纤准直器60FC-4- ...和60FC-T-4- ...组合具有8°波纹的光纤（FC-APC，以避免反射到光路中）。 这提供了中心和同心对称的激光束，与0°抛光的光纤一样有效，该光纤连接到具有同轴耦合轴的光纤准直器。
光纤准直器2具有用于光纤套管的轴向限位挡块，其使用平头螺钉锁定以确保恒定的焦点位置和高度可再现的组装。 偏心键用于聚焦光纤准直器，并且使用两个径向布置的夹紧螺钉锁定期望的位置。
基础知识：光纤准直器
光纤准直器60FC -...
?准直光学系统，焦距?'= 2.7-20 mm，光束直径为0.5-3.6 mm
?FC-APC型连接器的倾斜连接轴
?用于连接光学适配器的前连接
配件适用于60FC -...
Micro-Focus Optics 5M
偏振滤光片5PF
延迟光学5WP
适配器
光纤准直器60FC-L -...，60FC-T -...
?准直光学系统，焦距为f'= 20-20 mm，光束直径为3.6-36 mm
?FC-APC型连接器的倾斜连接轴
?有和没有倾斜调整，用于将光轴与机械轴对齐
?用于连接光学适配器的前连接
配件适用于60FC-L -...，60FC-T -...
?微聚焦光学系统13M- ......和25M- ......
?偏振滤光片13PF- ......
光阑隔膜5BL- ...，13 BL- ...，25 BL- ...，40 BL- ...
?用于调整准直光束直径
Clamp Collars CC- ...
?用于调整准直光束直径
光纤准直器60FC-Q ...带集成的四分之一波片
?用于直接实施圆偏振辐射
?使用带齿调整工具组装后可*对齐
带椭圆光束的光纤准直器60FC-E ......
?高斯轮廓
?椭圆轴比例，例如 15：5毫米
?集成四分之一波片作为选项
RGBV光纤准直器60FC- ...：经过光学校正的光纤准直器
?对400-660 nm的整个波长范围进行色度校正
?提供两种焦距：11和42 mm
光纤耦合器60FC-K -...用于kineMATIX光机械
?光纤光缆的灵活互换（单模，偏振保持和多模光纤）
?FC-APC或FC-PC光纤连接器，DIN-AVIO和F-SMA（0° - ，5° - 和8° - 波纹）光纤连接器
?聚焦光学系统
?与带端盖的光纤配合使用，可降低光纤端面的功率密度
用于SMA-905大功率连接器的光纤耦合器60FC-SMA -...
?专为SMA-905大功率连接器设计，具有0°，5°和8°波纹
?兼容光子晶体光纤
?集成倾斜和聚焦调整
光纤耦合器60FC-F -...具有精细聚焦机制
?通过精细聚焦机制聚焦，可通过滚花环调节
?高指向稳定性
?焦距4.512毫米
具有二向色光束组合器的光纤准直器
?组合并准直不同波长的激光束
?专为无法通过单模光纤传输的波长而设计
光纤准直器带集成功率监视器60FC-PD -...
?用于在线控制激光功率和功率波动
后向反射器60FC-RR -...
?带集成四分之一波片
?用于反射偏振光而不改变偏振状态
光纤准直器，系统安装直径19.5 mm
?用于集成在“多立方结构”系统中
变形光束整形光学N
?激光束从椭圆形转变为圆形
?清除孔径5毫米
?综合散光矫正
?波长范围390-2100 nm
?高光纤耦合效率> 80％
扩展光学48EO- ...
当激光束预先扩展时，实现光束直径<0.4mm的z佳耦合效率。
光纤准直器60FC -...
性能特点
?焦距为2.720 mm
?光束直径0.5-3.6 mm（1 /e2-高斯强度分布值）
?紧凑的?12mm外壳
?整体聚焦
?可应要求使用钛制成的磁性准直器
?前连接器可接受5M-系列的微焦光学系统和5PF系列的偏振片......
?多种增透膜适用于3702300 nm的单个范围
?由硫属化物玻璃制成的波长> 1000 nm的红外光学元件（参见技术数据，针对λ=2.5μm设计的透镜）
技术数据
微焦点光学5M
?将准直激光束转换为直径>0.6μm的微点
?使用非球面透镜，消色差透镜或单透镜
?适用于3702300 nm范围的增透膜，每种镀膜覆盖几百纳米
?微点?spot的大小取决于单模光纤的模场直径MFD以及微焦光学和光纤准直器焦距的比率。
尺寸
技术数据：
| curr. no | Lens type | Focallength f' | Numericalaperture NA | Clearaperturemax.[mm] | avail. AR coatings |
| 1 | A2.7 | 2.7 | 0.55 | 3.6 | 01; 02; 03; 45 |
| 2 | A3.1 | 3.1 | 0.68 | 5 | 52; 01; 02; 03 |
| 3 | A4 | 4 | 0.58 | 4.6 | 01; 02; 03 |
| 4 | A4 | 4 | 0.58 | 5 | 64*** |
| 5 | A4.5 | 4.5 | 0.41 | 5 | 01; 02; 03; 45; 09 |
| 6 | A6.2 | 6.2 | 0.4 | 5 | 01; 02; 03; 09 |
| 7 | A8 | 8 | 0.5 | 5 | 01; 02; 03; 09 |
| 8 | A11 | 11 | 0.25 | 5 | 52; 01; 02; 03; 45; 09 |
| 9 | A15 | 15 | 0.16 | 5 | 01; 02; 03; 09 |
| 10 | A18 | 18 | 0.15 | 5 | 01; 02; 03; 45; 09 |
| 11 | M12 | 12 | 0.2 | 5 | 33; 10; 08 |
| 12 | M20 | 20 | 0.13 | 5 | 33; 10; 08 |
| 13 | M25 | 25 | 0.11 | 5 | 26; 37 |
| 14 | M30 | 30 | 0.09 | 5 | 26; 37 |
| 15 | M40 | 40 | 0.06 | 5 | 26; 37 |
| 16 | M50 | 50 | 0.05 | 5 | 26 |
| 17 | M60 | 60 | 0.05 | 5 | 26 |
| 18 | S50 | 50 | 0.05 | 5 | 33; 05; 08 |
| 19 | S88 | 88 | 0.03 | 5 | 33; 05; 08 |
| 20 | S150 | 150 | 0.018 | 5 | 33; 05; 08 |
| 21 | S325 | 325 | 0.009 | 5 | 33; 05; 08 |

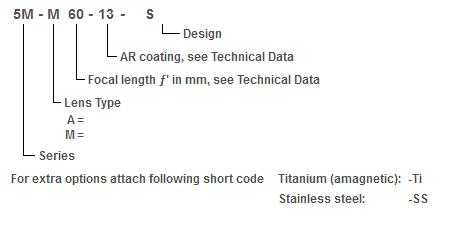

订购型号：
偏振滤光片5PF-C（左）和5PF-P（右）
?消光比10,000：1
?波长范围390-1700 nm
?表面偏差λ/ 4
?宽带增透膜（残余反射率<1.5％）
?长形外壳（见尺寸[2]和[4]），用于连接附加光学元件或短形外壳（尺寸[1]和[3]）
技术数据
| Row | Series | Spectralrange | Extinction | Transmission | Clearaperture[mm] | Polaization?filter(short)Order Code | Polarization filter(long)Order Code |
| 1 | 5PF-P | 600–850 | 104:1 | > 84–93 |
5 | 5PF-P-600-S | 5PF-P-600-L |
| 2 | ? | 750–1400 | 104:1 | > 87–93 |
5 | 5PF-P-750-S | 5PF-P-750-L |
| 3 | ? | 1280–1500 | 104:1 | > 96–98 |
5 | 5PF-P-1300-S | 5PF-P-1300-L |
| 4 | 5PF-C | 390–480 | 104:1 | > 95 |
4 | 5PF-C-400-S | 5PF-C-400-L |
| 5 | ? | 450–700 | 104:1 | > 95 |
4 | 5PF-C-450-S | 5PF-C-450-L |
| 6 | ? | 750–1100 | 104:1 | > 95 |
4 | 5PF-C-750-S | 5PF-C-750-L |
| 7 | ? | 1100–1700 | 104:1 | > 98 |
4 | 5PF-C-1100-S | 5PF-C-1100-L |

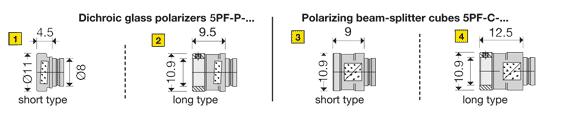

尺寸：
光纤准直器60FC-L- ......具有以下有益特征：
?大孔径，光束直径在3.6和36 mm之间（λ= 670 nm，光纤NA = 0.11）
?焦距从20到200毫米
?未受干扰的高斯光束轮廓
?整体聚焦机制
?用于添加微焦光学元件的前附件
?同轴或倾斜耦合轴，分别用于接收光纤连接器FC-PC和FC-APC（可选ST，DIN AVIO和F-SMA）
?带轴向限位挡的光纤连接，确保恒定的聚焦位置。
60FC-T-型光纤准直器也包括
?集成TILT调整，用于将光束轴调整到机械轴，因此有：
- 没有准直光束的渐晕
- 剪切光束不会产生衍射。
订单代码

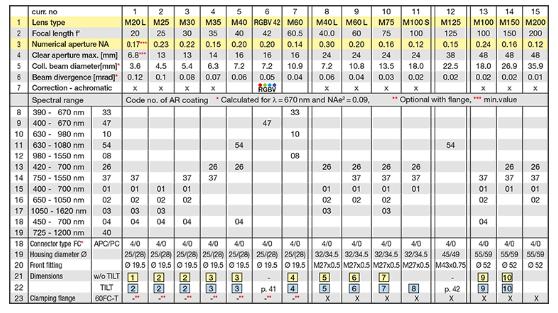

技术数据
调整四分之一波片
?使用Sch?fter+ Kirchhoff的偏振计SK010PA实现延迟光学系统的调整
?准直器可以连接到微型工作台组件
?使用专门设计的齿形工具调整延迟光学元件
?在庞加莱球上实时显示当前的偏振态。
?调整前的偏振状态A.
?来自z佳调整的延迟光学器件B的圆偏振态

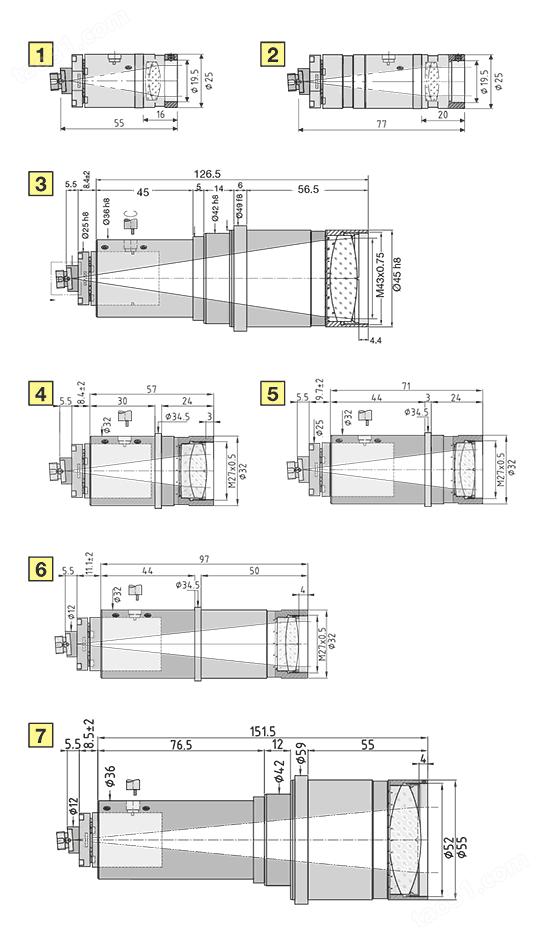

尺寸
性能特点
?焦距4.518毫米
?光束直径0.8 - 2.15 mm（NAe20.09）
?紧凑的?12mm外壳
?通过精细聚焦机制聚焦，可通过滚花环调节
?高指向稳定性
具有二向色光束组合器的光纤准直器
性能特点
?两个或更多输入通道
?众多光学连接功能，例如?扩束器
?光谱范围370-780 nm
?兼容“多立方结构”和微型台架
订单代码
性能特点
?径向对称输出光束通过衰减较长的椭圆轴（光束整形因子0.33-0.63）
?综合散光矫正
?没有横向光束偏移或光束偏差的问题
?光谱范围390-2100 nm
?清除孔径5毫米
?高光纤耦合效率（超过80％）
技术数据
Dimensions |
Form |
Wavelength |
Order Code |
||
A |
B |
C |
|||
26.8 |
8 |
5.5 |
0.63 |
600–1020 |
5 AN-1.6-V-05 |
31.8 |
10 |
8.5 |
0.5 |
390–490 |
5 AN - 2- V-35 |
31.8 |
10 |
8.5 |
0.5 |
600–1020 |
5 AN - 2- V-05 |
31.8 |
10 |
8.5 |
0.5 |
980–1550 |
5 AN - 2- V-08 |
31.3 |
8 |
10 |
0.4 |
600–1020 |
5 AN-2.5-V-05 |
31.3 |
8 |
10 |
0.4 |
980–1550 |
5 AN-2.5-V-08 |
36.8 |
15 |
8.5 |
0.33 |
390–490 |
5 AN - 3- V-35 |
36.8 |
15 |
8.5 |
0.33 |
600–1020 |
5 AN - 3- V-05 |
36.8 |
15 |
8.5 |
0.33 |
980–1550 |
5 AN - 3- V-08 |
36.8 |
15 |
8.5 |
0.33 |
1500–2100 |
5 AN - 3- V-19 |
订单代码
