单模光纤跳线，高功率，带端帽

特性

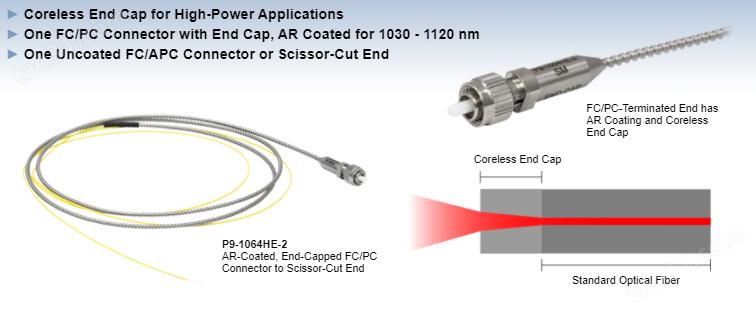

Thorlabs提供的这类跳线一端为带无纤芯端帽、且镀有增透膜的FC/PC接头。该增透膜在1030 - 1120 nm的范围内提供小于0.25%的反射率，可以最大/程度地减少光从光纤中出射进入自由空间时的反射。端帽可以将光功率密度水平降低到损伤阈值以下，让这些跳线的FC/PC接头能够处理高达15 W的连续功率。

P5-1064HE-2的一端为带端帽、且镀有增透膜的FC/PC接头，另一端为不镀膜的FC/APC接头。注意：FC/APC接头不包含无纤芯的端帽，如果与其他FC/APC接头连接，则不用于1
W以上的功率；其也不用于300
mW以上的光纤到自由空间耦合应用。

P9-1064HE-2的一端为带端帽、且镀有增透膜的FC/PC接头，另一端为可剪切的裸纤。对于光纤熔接用品，请看我们的光纤切割刀、终端工具和光纤熔接机。

耦合或准直光时，我们建议首先使用功率极低的光束。确定光束已经良好对准，耦合效率达到最/优之后，再缓慢增大功率，直到到达所需的水平。

光纤到自由空间的耦合

将光纤中的光耦合到自由空间时，比如，使用我们的一个可调光纤准直器或FiberPort准直器/耦合器时，回波损耗会高于光纤到光纤耦合的可比值。但是，光纤端面的端帽改善了FC/PC接头的回波损耗，在1064
nm时减少21 dB。AR V形膜进一步改善了回波损耗，在1030 - 1120 nm范围内减少47 dB，在1064 nm处大约为55
dB。

注意：镀有增透膜的一端适合自由空间应用(例如，准直)，如果与其他接头端接触会造成损伤。

预防激光诱导的损伤

这些光纤跳线带有端帽和无纤芯的终端光纤，可以防止跳线受到激光诱导的损伤。无端帽时，进入光纤或从光纤出射的光束直径必须匹配纤芯尺寸。这样，在空气与玻璃界面就会形成高功率密度，当该密度超过损伤阈值时，就会造成损伤。然而，端帽不含光波导。因此，此处的光路不受限制，可以以较大的光束直径进入端帽，或从端帽出射，如右图所示。这样可以降低空气与玻璃界面的光功率密度，有助于预防损伤。

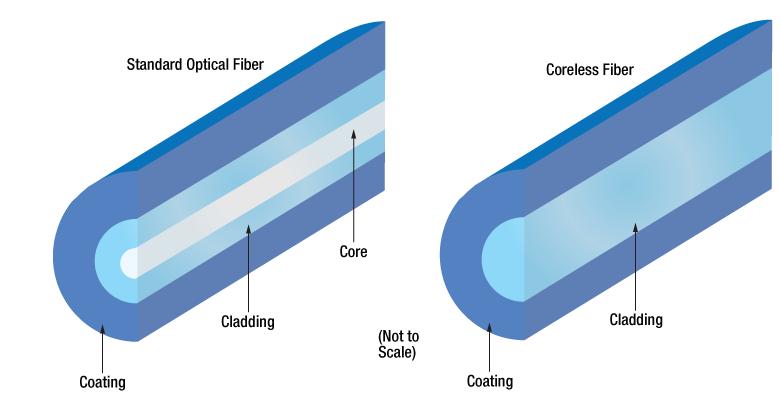

标准光纤与无纤芯光纤的横截面比较

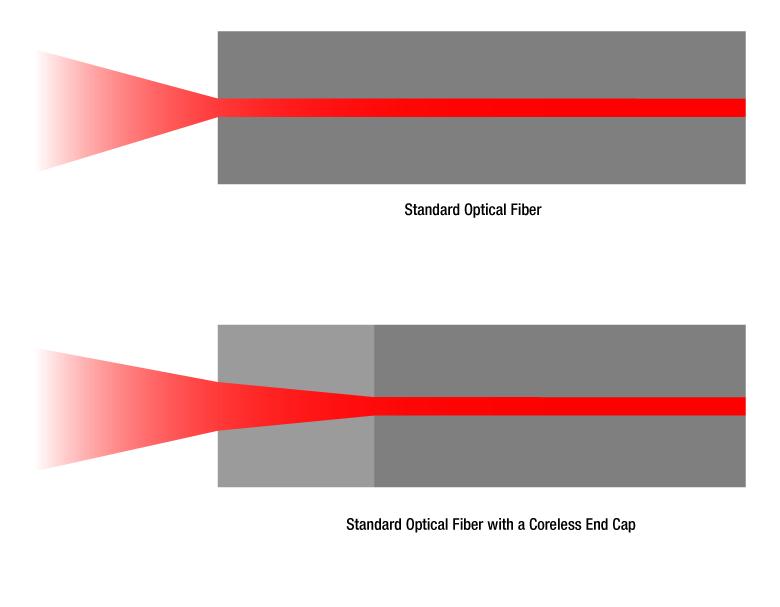

光耦合到标准光纤与带端帽的光纤

单模光纤跳线，带端帽，镀增透膜，用于1064 nm

Item #

Fiber

Type

Operating

Wavelength

MFD^a

Damage

Threshold(CW)

AR?Coating^b

Max

Attenuation ^c

NA^d

Cladding/

Coating

Diameter

Connectors

End Cap

Length

M²

Jacket

P5-1064

HE-2

SM980

-5.8-125 ^e

980 -

1550 nm

73
-
91
μm^f

1
W or 300
mW^g

1030 - 1120

nm R _avg
< 0.25%

≤2.0 dB/km

0.13
-
0.15

125 ± 1 μm /245
±
15
μm

FC/PC

End Cap)

to FC/APC

410
±
30
μm

≤1.05

FT023SS

P9-1064

HE-2

15 W

FC/PC

(End Cap)

to Scissor-Cut

FT023SS

and? FT900Y

P5-1064HE-2	单模光纤跳线，高功率，1064 nm，FC/PC(带端帽，镀增透膜)到FC/APC，长2 m
P9-1064HE-2	单模光纤跳线，高功率，1064 nm，FC/PC(带端帽，镀增透膜)到裸纤，长2 m
