石油、化工、轻纺、化纤、制药等行业的污水排放计量 |
| 是否进口 |
否 |
|

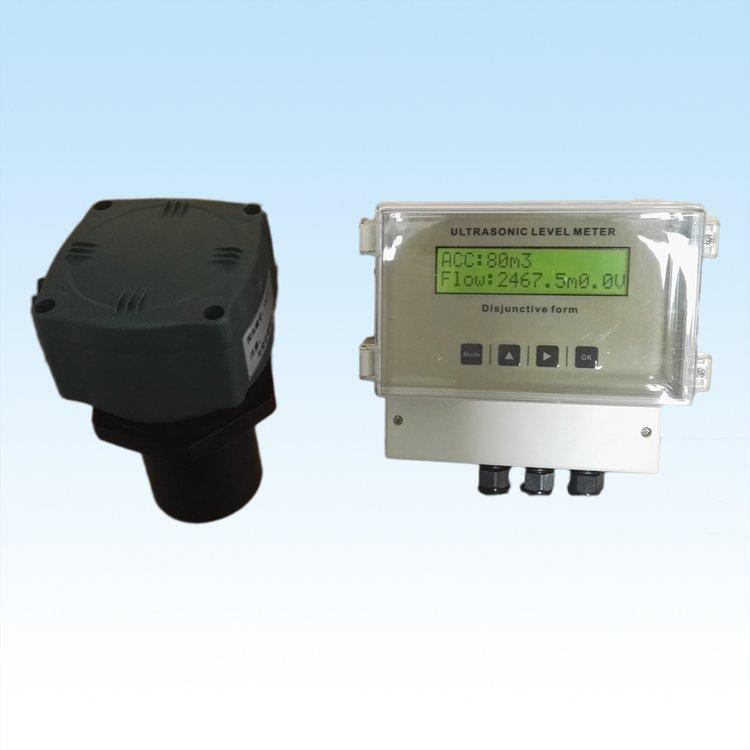

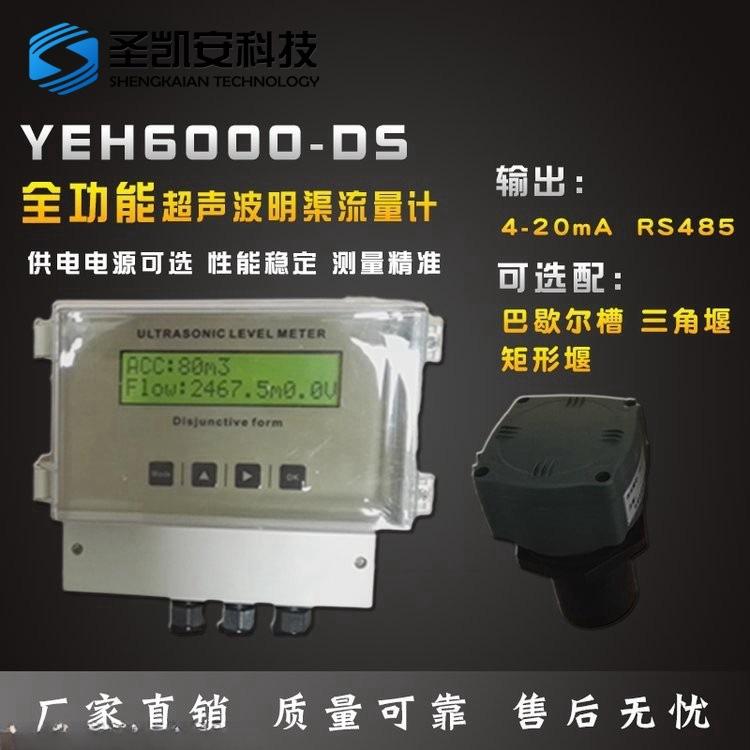

本仪表可直接显示瞬时流量及累计流量，内置EEPROM数字存储器，停电后确保数据不丢失。本仪表内置多种不同算法，可与各种国家标准堰或槽配套，烨立超声波明渠流量计可广泛用于各类水质排放总量的计量或监测，测量结果不受水质的影响。本仪表可同各种系统互连，可通过GPRS无线模块实现工业的远程监测、控制。
本仪表具有如下特点：
电路设计从电源部分起就选用高质量的电源模块，元器件选择进口高稳定可靠的器件，完全可以替代同类型国外进口仪表。
专利的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能。
超声波流量计厂家拥有的声波智能专利技术，使仪表的精度大大提高，液位精度达到0.3％，能够抗各种干扰波。
本仪表超声波明渠流量计是一种非接触式仪表，不跟液体直接接触，因此故障率低。仪表提供多种安装方式，用户完全可以通过产品手册进行仪表标定。
仪表的所有输入、输出线均具有防雷、防短路的保护功能。
技术指标
测量范围： 0.1升/秒～9999米3/秒
累计流量： 99999999米3
盲 区： 0.25m～0.5m
测距精度： ±0.3%FS （标准条件） *
测距分辨率： 1mm
流量精度： 1%～5%（视堰板类型而定）
压 力： 4个大气压以下
仪表显示： 自带LCD显示瞬时流量和累计流量
模拟输出： 4～20mA
数字输出： RS485、Modbus协议或定制协议
供电电压： DC24V/AC220V，防雷装置内置
环境温度： －20℃ ～ ＋60℃
防护等级： IP65

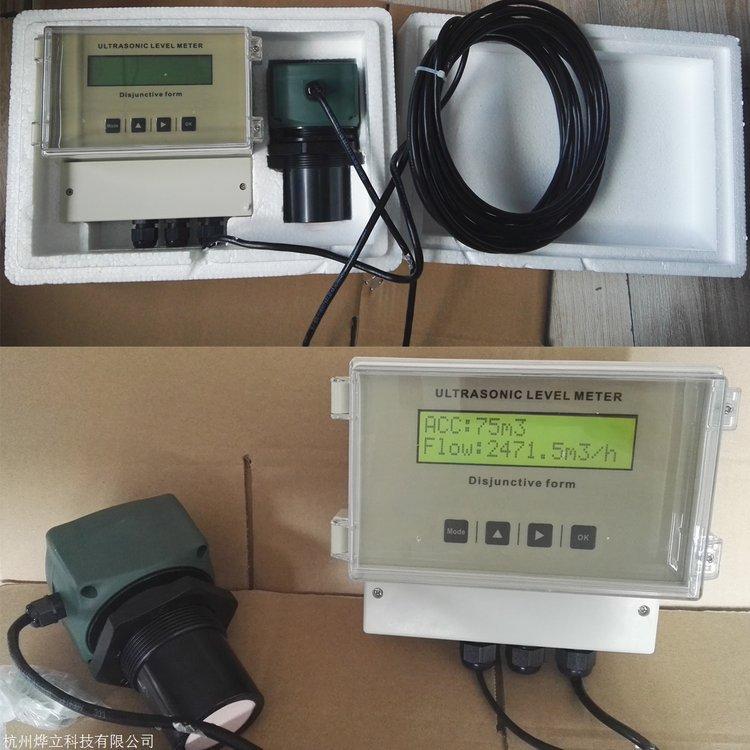

安装方式： 分体安装
* FS：超声波明渠流量计的量程；标准条件：室内无风环境。

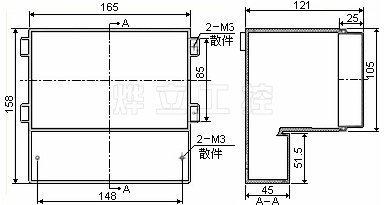

仪表外形尺寸

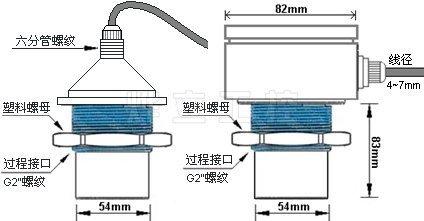

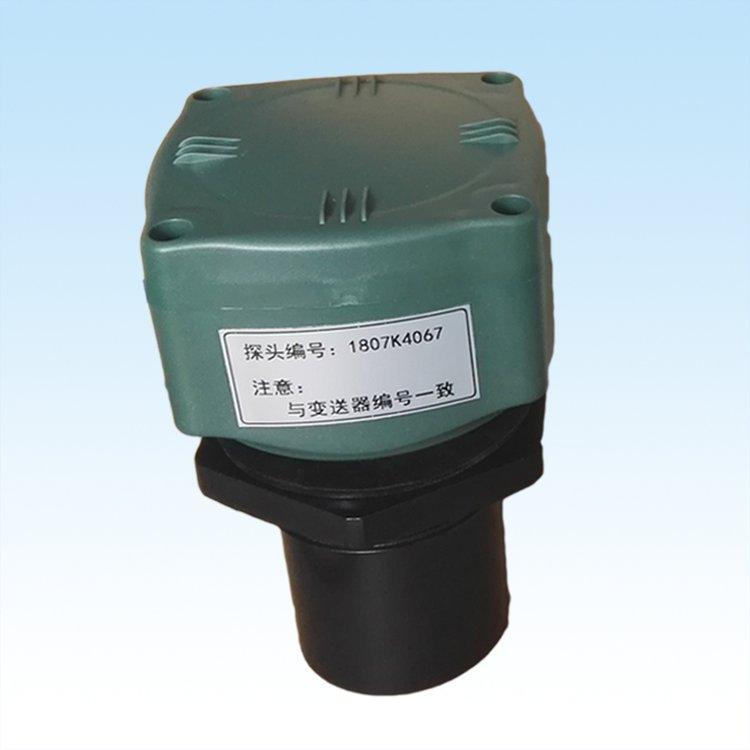

探头外形尺寸（探头尺寸会根据量程的不同而有所改变，若有不同会预先告知）
仪表接线板：打开下盖即可看见仪表的接线板，如下图所示：
产品安装：

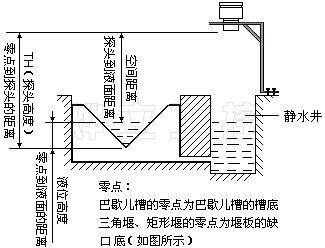

如下图，探头可安装在堰槽上游或静水井上方，仪表安装好后需进行一些参数设置：
1、根据现场选择堰槽类型，巴歇尔槽和三角堰直接选择即可，矩形堰和其他堰参数我公司会随仪表告知。
2、输入探头高度，巴歇尔槽为槽底到探头面距离，三角堰和矩形堰为零点到探头面距离。
3、4—20mA设置中设置20mA对应zui大流量。
4、根据现场设置其他相关参数（具体见仪表调试）。
3.7 安装注意事项
1）建议仪表与大地可靠相连，即zui左边接线柱(有接地符号)与大地相连。
2）仪表虽然自身带有防雷器件，但仪表在多雷地区使用时建议在仪表的进出线端另外安装专用的防雷装置。
3）仪表在特别炎热、寒冷的地方使用，建议在液位仪周围加设防高、低温装置。
Modbus-RTU 通信协议
本仪表采用 ModBus-RTU 协议 通过 RS485 接口与 DCS/PLC/ 计算机进行通信。
本仪表寄存器地址详见下表。 RS485 串行口缺省设置：波特率 4800、1 个停止位、无 奇偶位、ID 号为 01。
| 寄存器地址安排 | ||||
| 地址 | 数据内容 | 数据格式 | 单位 | |
| 0000H | 继电番状态 | bit位 | ||
| 0001H | 保留 | |||
| 0002H | 液位值 | IEEE754浮点数 | 高2字节 | m |
| 0003H | 低2字节 | |||
| 0004H | 距离值 | IEEE754浮点数 | 高2字节 | m |
| 0005H | 低2字节 | |||
| 0006H | 温度值 | IEEE754浮点数 | 高2字节 | °C |
| 0007H | 低2字节 | |||
| 0008H | 瞬间流量 | IEEE754浮点数 | 高2字节 | m3/h |
| 0009H | 低2字节 | |||
| 000aH | 累计流量 | IEEE754浮点数 | 高2字节 | m3 |
| 000bH | 低2字节 | |||
| 000cH | 电流值 | IEEE754浮点数 | 高2字节 | mA |
| 000dH | 低2字节 | |||
| 000eH | 液位值 | 16进制 | mm | |
| 000fH | 距离值 | 16进制 | mm | |
| 0010H | 温度值 | 16进制 | 0.1℃ | |
| 0011H | 电流值 | 16进制 | uA | |
| 0012H | 瞬间流量 | 16进制 | 高2字节 | I/h |
| 0013H | 低2字节 | |||
| 0014H | 累计流量 | 16进制 | 高2字节 | m3 |
| 0015H | 低2字节 | |||
通过菜单对 ID 号、波特率、 浮点数顺序进行设置。缺省浮 点数顺序为 1234，即 SEEEEEEE EMMMMMMM MMMMMMMM MMMMMMMM；
提供菜单【P54 通信测试】， 显示接收/发送到的数据。
例如：读瞬间流量和累计流量数据（功能码 03H） 查询数据帧（即 PLC、计算机发往仪表的数据协议，共 8byte）
| 数据 | 01H | 03H | 00H | 08H | 00H | 04H | C5H | CBH |
响应数据帧（即仪表发往 PLC、计算机的数据协议，共 9byte）
| 数据 | 01H | 03H | 08H | 42H | F1H | 00H | 00H | 46H | B7H | 41H | 00H | 65H | CFH |
其中，0x42F10000 为 IEEE754 格式的浮点数，表示瞬间流量为 120.5m3/h；0x46B74100为累计流量为 23456.5m3。
【注意】查询数据帧的发送频率应大于 3 秒！
