超声波明渠流量计 自动化严格把关污水排放醉后一道关卡

一、超声波明渠流量计；

超声波明渠流量计用于测量明渠内各种流体的流量。明渠流量计具有同介质非接触测量、节省场地、工作可靠、宽量程比等优点，既可用于污水排放的测量，又适用于农田水利灌溉的用水计量以及旧城区的排水改造工程。

• 主要技术指标

流量范围

0 – 20000m3/h

功???耗

< 4 W

环境温度

–40℃～80℃

精度等级

± 2.5% FS

显示方式

LCD液晶显示

电???源

220VAC

累计流量

断电数据保护

通讯方式

485（可选）

防护等级

IP65

输出信号

4～20mA

当被测介质通过堰槽形成自由流时，其流量与堰槽上游水位形成对应关系，通过测量水位的高度再进行一系列换算就可以得出相应流体的瞬时流量。

???

?

二、福建超声波明渠流量计原理；

?众所周知，在明渠中设置适当的标准堰或槽，只需在位置测出液位，因液位与堰或槽所流出的液体体积流量成单值关系，通过相应计算公式，即可算出液体的瞬时和累积流量。对于半满管的或渠中的液体，必须给出截面积（或液位）和平均流速才能算出流量。

??厦门嵘创RCDF超声波明渠超声流量计就是应用超声方法，测量堰、槽、渠、半满管内流动液体流速或液位，并给出流量值的一种仪表。关于流速测量的多普勒法和时差法已如前所述，超声液位测量方法可用如图 4 . 19 所示来说明。目前外普遍采用超声脉冲回波法。由超声换能器向液面垂直发射声脉冲，声波遇液面返回，被同一换能器所接收，经放大器放大后，由一阑值电路检测出一个回波周期到达的时间与发射脉冲间的时间间隔 t ，则 l=ct/2 （ 4 . 24 ) 2 式中， c 为空气中的声速， c=331 . 4 + 0 . 6Tm / s , T 为摄氏温度， 331 . 4m / s 为 0 ℃ 时的声速。

技术参数：

1、显示：主机2X16LCD背光显示瞬时流量、累计流量、

液位．

2、测量精度：±3%(满量程)．

3、测量范围：0～15000m3/h

4、运传：4～20mA，负载<600Ω．

5、键盘：触摸键盘．

6、串行通讯：RS485或RS232（可选）．

7、累计脉冲：光隔离、发射极、集电极开路输出．

8、电源：AC220±20% 50Hz. 或DC24V

9、环境温度：5℃～85℃．

10、环境湿度：相对湿度≤85%.

11、电缆线长度：

标准长度：便携式5m，固定式10m．

特殊长度：据传感器安装点与主机距离而定．

12、仪表尺寸:

275mm x 203mm x 118mm

13、仪表重量：≤1kg

三、福建超声波明渠流量计选型；

???选择量水堰槽的种类，要考虑渠道内流量的大小，渠道内水的流态，是否能形成自由流。根据Z大流量的不同，我们可以选择不同的堰槽。

①Z大流量小于40 升/秒建议使用直角三角堰；

②大于40 升/秒建议使用巴歇尔槽；

③上游渠道较短，Z大流量又大于40 升/秒建议使用矩形堰。

条件允许，z好选择巴歇尔槽。巴歇尔槽的水位-流量关系是由实验室标定出来的，而且对于上游XING进渠槽条件要求较弱。三角堰和矩形堰的水位-流量关系来源于理论计算，容易由于忽略一些使用条件，带来附加误差。

使用玻璃钢制做量水堰或槽。三角堰、矩形堰堰口尺寸要准确，朝向进水一侧表面要光滑；巴歇尔槽喉道部分尺寸要准确，槽内表面要光滑。

五、福建超声波明渠流量计安装；

??厦门嵘创RCDF超声波明渠流量计的安装和使用注意事项

? 使用明渠流量计需保证渠道下游排水畅通；

? 流量计上游需建有一缓冲池或者有长度的导流渠道，导流渠道的储水容量应尽可能大，用以保证水流平缓；

? 为防止下游侧水面影响，堰板下游水位应低于零水位（即堰缺口）150mm。

? 堰上游容易堆积固形物，需定期清理；

? 流量传感器的安装：把流量传感器插入导流孔，盖上防水帽即可；

? 信号传输：流量传感器和流量积算仪的距离不得超过200米；

? 避免信号线和动力电缆平行铺设；

? 信号线的屏蔽层需保证良好接地，信号线请穿套管保护；

? 对于含有泡沫的工业废水，需在渠道上加盖，防止泡沫飞溅；

? 接线方式：红线接流量积算仪4号接线柱，黑线接流量积算仪3号接线柱；220V电源接积算仪23和24号接线柱。

安?装

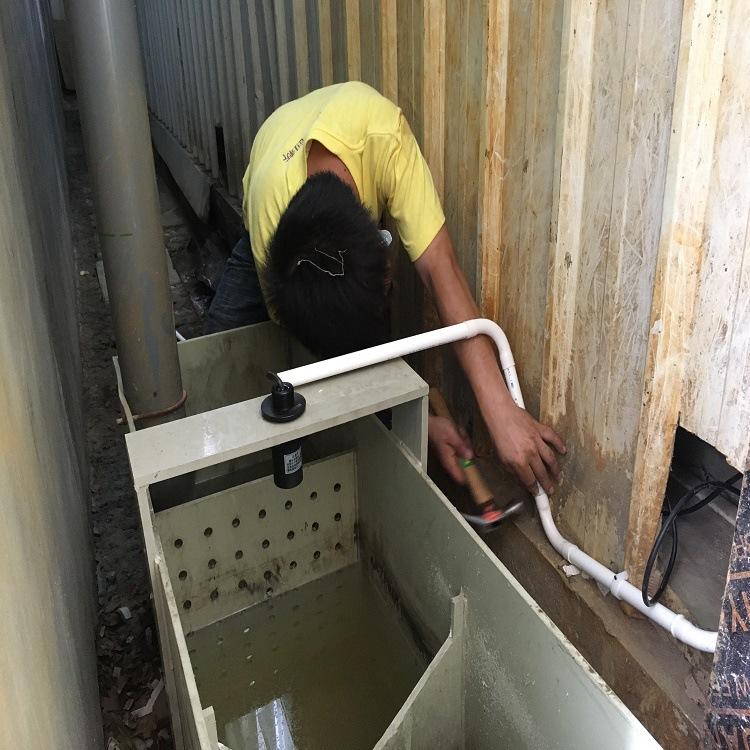

A：将堰板槽垂直放进U型槽中，用水泥将槽与渠道之间的空隙堵死，注意水流出口的方向。

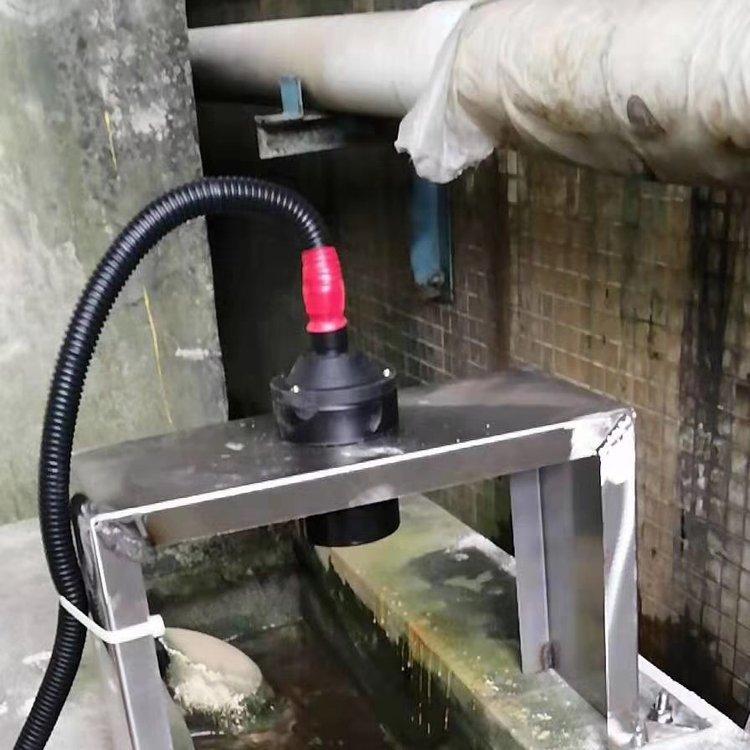

B：将传感器支架置于堰槽的上游位置,并距于堰板槽0.6米的位置处

C：将液位计安在支架上

D：固定流量积算仪

E：按照下面的接线图接线

?

外形尺寸

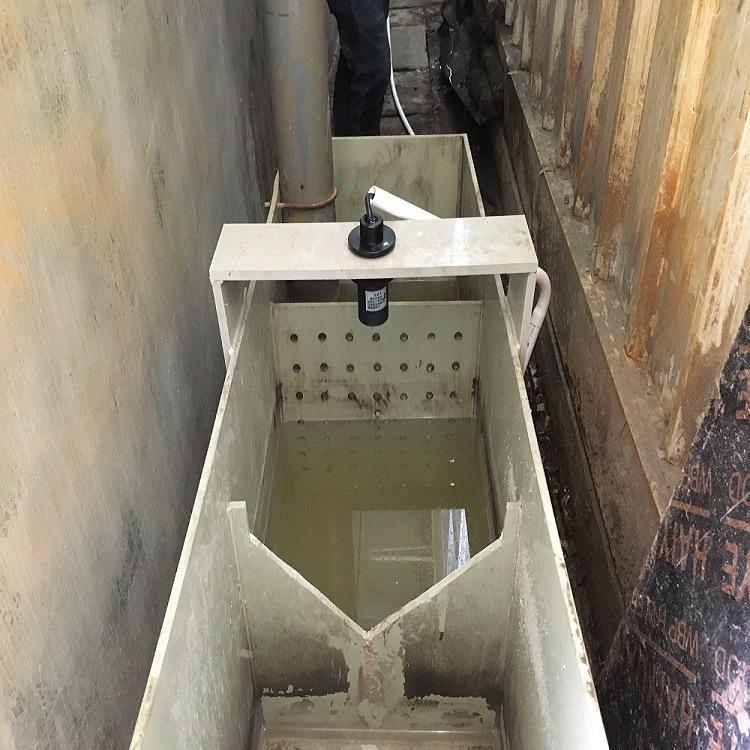

三角堰

??直角三角堰的上游渠道宽是600mm，三角顶角与上游渠底的高度是250mm。三角堰安装在渠道上，堰板要竖直，安在渠道的中轴线上。加工三角堰时，可能会使顶角变成圆角，确定水位零点位置时，三角堰的水位零点应在三角堰的侧边延长线的交点上。仪表的探头要安装在上游距离堰板0.5～1米的位置。

矩形堰

??????矩形堰安装在渠道上，堰板要竖直安在渠道的中轴线上。仪表的探头安装在距堰板0.5～1米的位置。矩形堰的水位-流量关系主要取决于堰口宽的“b”。也与上游渠道宽“B”和堰坎高“p”有关。

?

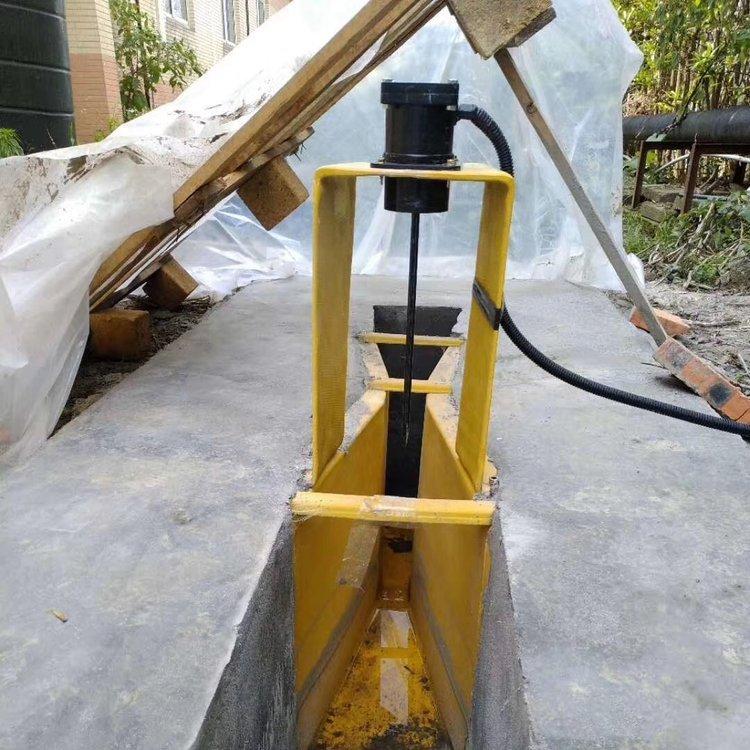

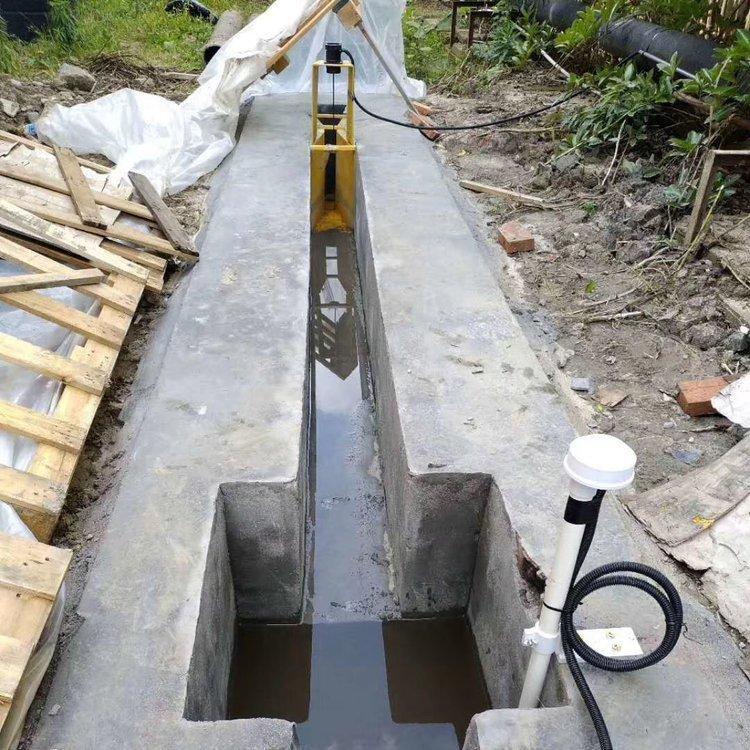

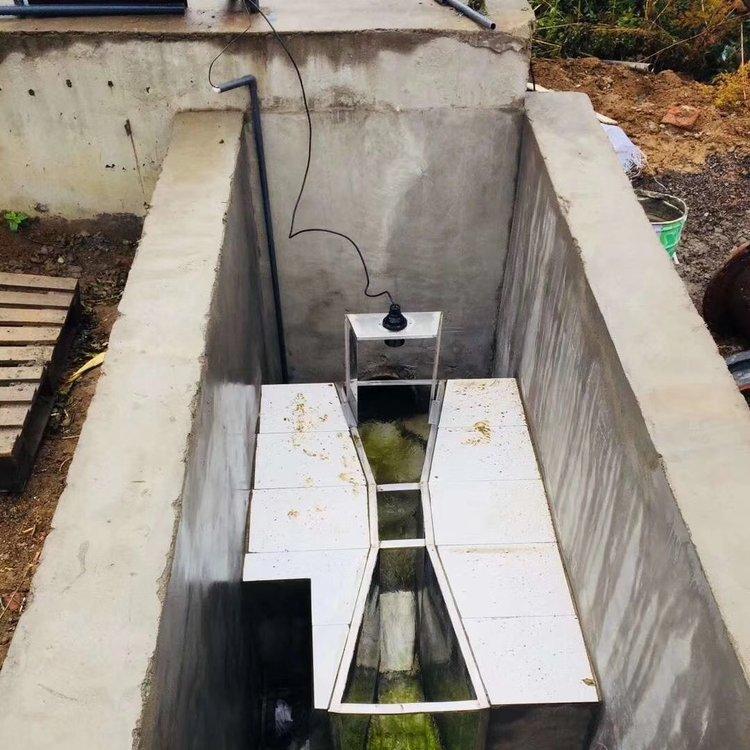

巴歇尔槽

??????巴歇尔槽的标识尺寸是喉道宽“b”。首先根据应用需要的大流量，从巴歇尔槽水位-流量公式中查出合适的巴歇尔槽的喉道宽“b”。再从巴歇尔槽构造尺寸中查出对应喉道宽等于“b”的巴歇尔槽的其它尺寸。如“L”、“N”、“B1”、“L1”等等。按图加工成形，安装在渠道上

机械尺寸图
