| 品牌 |
夏众科技 |
装置电源 |
AC/DC85~265V(50HZ) |
| 工作环境 |
温度-20℃~+65℃ |
相对湿度≤90%RH大气压强 |
≤2500pa |
| 功耗 |
≤5W |
通讯 |
RS485 |
| 可售卖地 |
全国 |
|

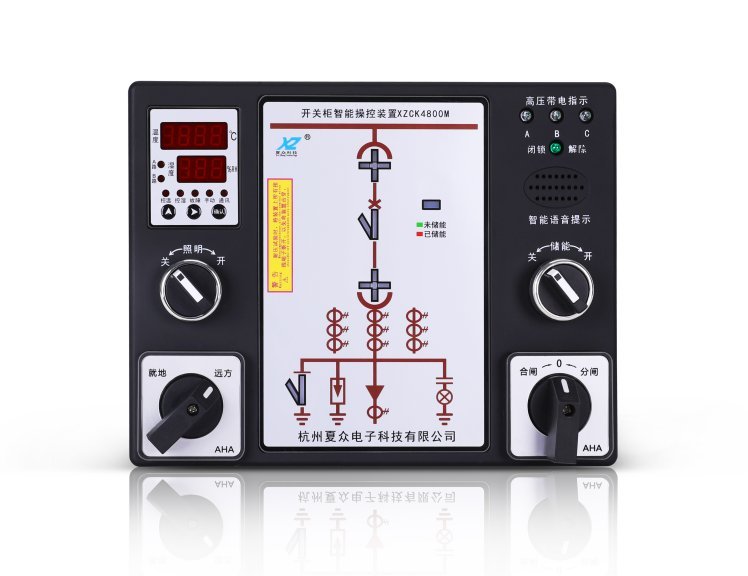

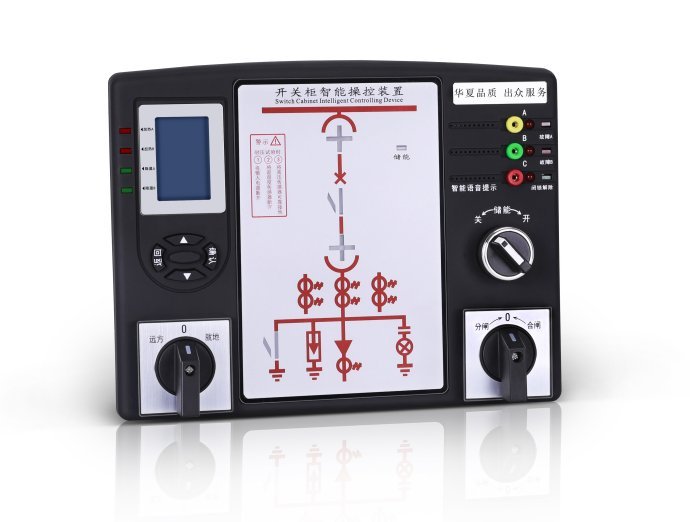

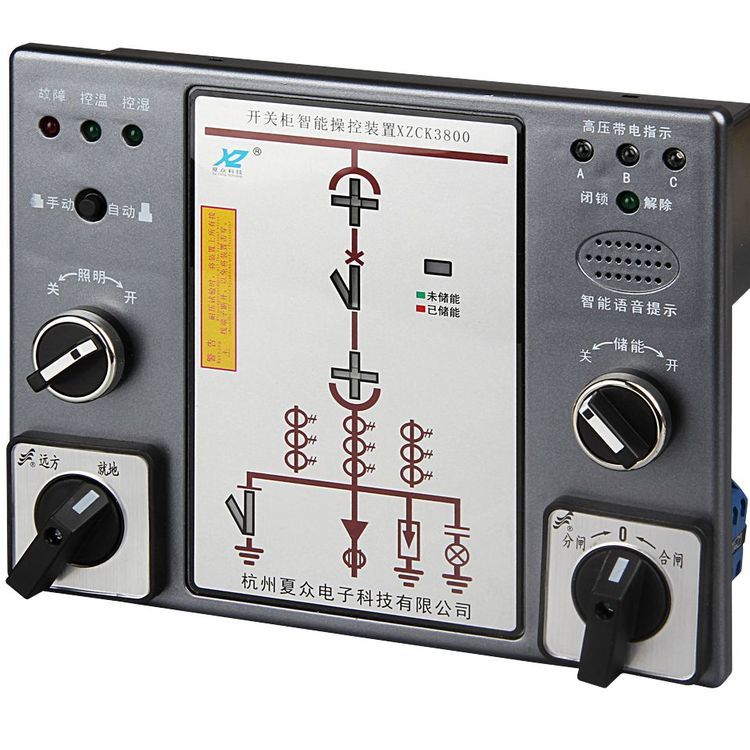

功能简介
?????1.动态模拟功能
?模拟指示条显示部分
?断路器：
? ? ? ??断路器合闸且分闸回路完好时，红色模拟条1亮；
? ? ? ? ? ? ? ?断路器分闸且合闸回路完好时，绿色模拟条2亮；
? ? ? ??手车柜
? ? ? ? ? ? ? ?工作位置触点闭合时，红色垂直模拟条3（1）、3（2）亮，显示断路器处于工作位置；
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??试验位置触点闭合时，绿色垂直模拟条4（1）、4（2）亮，显示断路器处于试验位置；
? ? ? ? ? ? ?固定柜：
????上隔离刀：红色垂直模拟条3（1）发光时，上隔离刀闭合；绿色发光条4（1）发光时，上隔离刀断开。
? ? 下隔离刀：红色垂直模拟条3（2）发光时，下隔离刀闭合；绿色发光条4（2）发光时，下隔离刀断开。
接地开关：
? ? ? ?接地触点闭合时，红色垂直模拟条5发光，显示接地开关合闸；
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??接地触点断开时，绿色倾斜模拟条6发光，显示接地开关分闸。
? ? ? ? ? ? ? ?弹簧储能显示
? ? ? ? ? ? ??弹簧储能触点闭合时，7发红色，显示断路器已储能；
? ? ? ? ? ? ??弹簧储能触点断开时，7发绿光，显示断路器未储能。
? ??显示区
? ?装置在左上数码管区轮换显示两路温湿度数据值。
智能语音防误功能
?????????手车柜：
l?装置电源供电正常启动装置后提示“设备启动完毕”
l?当断路器处于工作位置和试验位置时，红色发光条3（1）、3（2）和绿色发光条4（1）、4（2）同时闪烁；如果此时接地开关被强行合闸，则红色垂直模拟发光条5发光，而分闸绿色发光条6闪烁，并且有“请分接地开关的”语音提示，待操作者分闸操作后停止。此功能是用来防止操作者误合接地开关。
l?当断路器处于工作位置时，红色发光条3（1）、3（2）发光，如果此时接地开关被强行合闸，则红色垂直模拟发光条05发光，而分闸绿色发光条6闪烁，并且有“请分接地开关”的语音提示，待操作者分闸操作后停止。此功能是用来防止操作者误合接地开关。
当以上情况同时发生时，则发光条2和发光条6同时闪烁，并且有“请分断路器，请分
l?接地开关”的语音提示。
固定柜：
l?当上隔离刀、断路器、接地开关同时闭合时，红色发光条1、5发光和绿色发光条2、6同时闪烁，并且有“请分断路器，请分接地开关”的语音提示。
l?当上隔离刀或下隔离刀、接地开关同时闭合时，红色发光条3（1）或3（2）发光，红色发光条5发光，绿色发光条6闪烁，并且有“请分接地开关”的语音提示。
????3.操作功能
l?远方就地转换开关08
l?分合闸转换开关09
l?储能开关10
l?照明开关11
????4. 带电显示及闭锁功能
l?LED启辉电压（KV）：≥母线电压x 0.15
l?闭锁启控电压（KV）：≥母线电压X0.65
l?当三相同时不带电时，闭锁解除灯亮，启动电磁锁动作。
注：
1、强制闭锁控制电源：AC/DC110-220,可保证闭锁部分可靠工作，运行中控制电源消失，闭锁接点不会误动作，被闭锁设备仍可靠闭锁。
2、带电传感器我公司可配套供应，若用户自行选择CG系列传感器，其输出短路电流必须达到300uA±10以上。
?
5.?高压带电自检及核相验电功能
l?按下装置上自检试验按钮，此时模拟高压传感器带电，以此来检测高压带电显示及闭锁功能的 ??可靠性，实现无需高压电即可检测高压带电回路的功能，真正意义上保证产品的可靠性和用户使用的安全。
l?其二次核相验电孔配我公司专业核相验电器亦可检测高压电的相序，实现低压检测高压，以保证用户安全。
????6. 数显温湿度控制功能
???????????温度范围：-20℃?~ 120℃。???精度：±1℃
湿度范围：20% ~ 90%RH。???精度：±7%RH ????????
1）?显示
实时显示当前温湿度数据。
1）?调节
l?当湿度传感器检测到被检测环境湿度（高于设定的湿度上限值85%），装置自动启动风机和加热设备，直至环境恢复平衡时，负载自动停止工作。
l?当温度传感器检测到被检测环境温度太高（高于设定温度上限值40摄氏度）时，装置自动启动风机降温，直至环境恢复平衡时，负载自动停止工作。
l?当温度高于超高温报警值时，报警继电器闭合。可外接声光报警器进行报警。
l?输出接点：最多可选4路250VAC3A继电器输出。
l?加热器故障指示：当加热器故障时，红色故障指示灯亮起。
????????7. 人体感应功能（选配功能，默认不带）
装置带有人体感应探头，可以感知靠近的人体。若主回路已合闸，则会有“本柜主回路已带电”的语音提示。
???????8.数显单元操作菜单
????按键：“▲” “” “确认”
????“▲” ???键用于数值上调，或是菜单上移操作
?????“” ???键用于菜单下移或是光标右移操作
?????“确认” ?键用于进入菜单或是保存数据操作
?????数码字符简介：
??????Add：RS485地址?????????????????BPS：RS485波特率
HU1：A路湿度调节上限????????????HU2：B路湿度调节上限
tU1：A路温度调节上限????????????tU2：B路温度调节上限
td1：A路温度调节下限????????????td2：B路温度调节下限
LOd：手动开关负载
操作说明：
按住“确认”键可以依次在Add、BPS、HU1、HU2、TU1、TU2、Td1、Td2、LOd菜单之间切换，进入菜单后按住“”键移动光标，将光标移动至需要修改的数据位上后，再按“▲”键对数值进行调整，调整完成后，再按“确认”键完成对数据的保存。
?9.通讯规约及功能介绍
???????????本装置具有RS485(MODBUS－RTU规约)通讯功能，可将所有模拟量和开关量及温湿度数据上传至上位机。RS485通讯接线请误将A，B线接反。否则将无法通讯成功。PC端连接一RS485/RS232转接装置。RS232端连接PC的串口，RS485端A，B分别与装置的A，B线连接。
