| 品牌 |
夏众科技 |
|

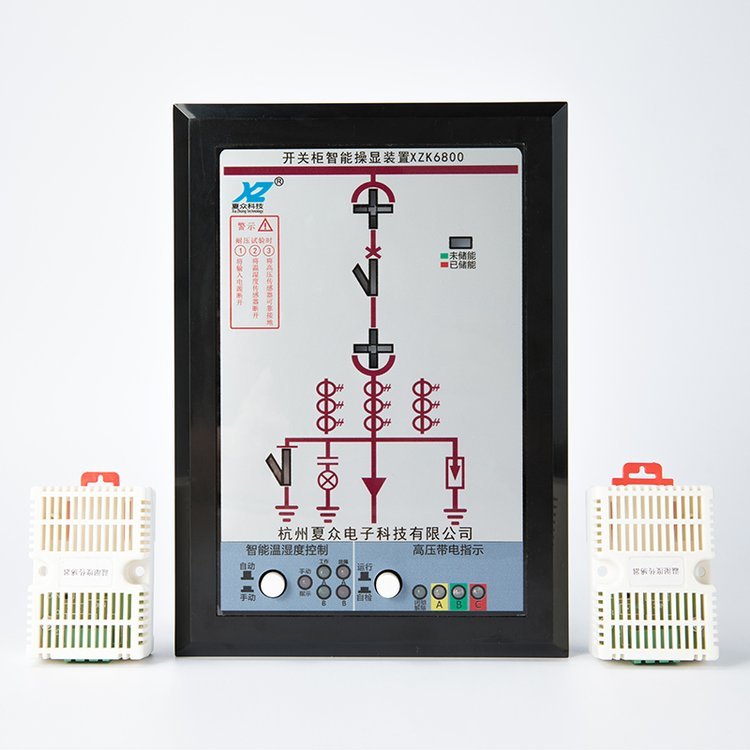

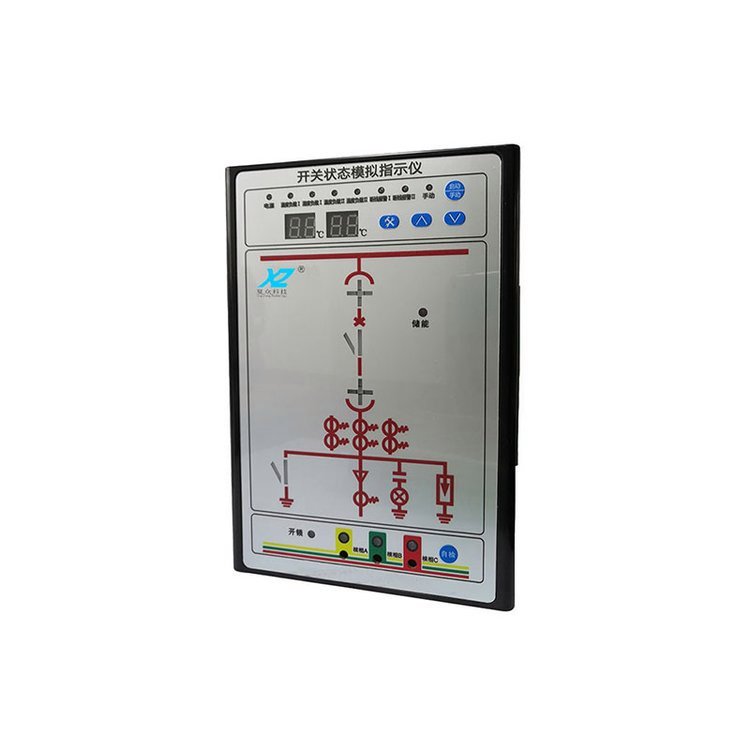

开关柜状态综合指示仪（以下简称指示仪）是我公司针对电力开关柜研制开发的一款新型多功能、模拟动态指示的智能产品。本产品适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。装置本身具有动态一次模拟图，带电显示及闭锁、温湿度智能控制、高压带电自检、二次核相验电、断路器分合状态指示、储能指示、接地开关状态指示、手车位置指示、分合闸回路完好指示等功能。
二、主要功能
????本产品可以根据用户要求实现一次回路设备开关状态指示、温湿度智能控制以及断路器操控等功能。本装置以一体化布局配套装备于开关柜，简化了过去开关柜的面板结构设计，美化了面板布局，取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器、储能开关、断路器分/合开关等多种控制、指示器件。
????本装置安装方便、使用寿命长，完全可以满足电力行业的需求，能够保障电气的安全可靠运行。
三、技术指标?
l?供电电源：AC/DC 85~265V
l?工作环境：温度-30℃～+65℃?相对湿度≤90%RH 大气压强：≤2500pa
l?功耗：≤5W
l?抗电强度：外壳与端子间≥AC2kV
l?绝缘性能：外壳与端子间≥100MΩ

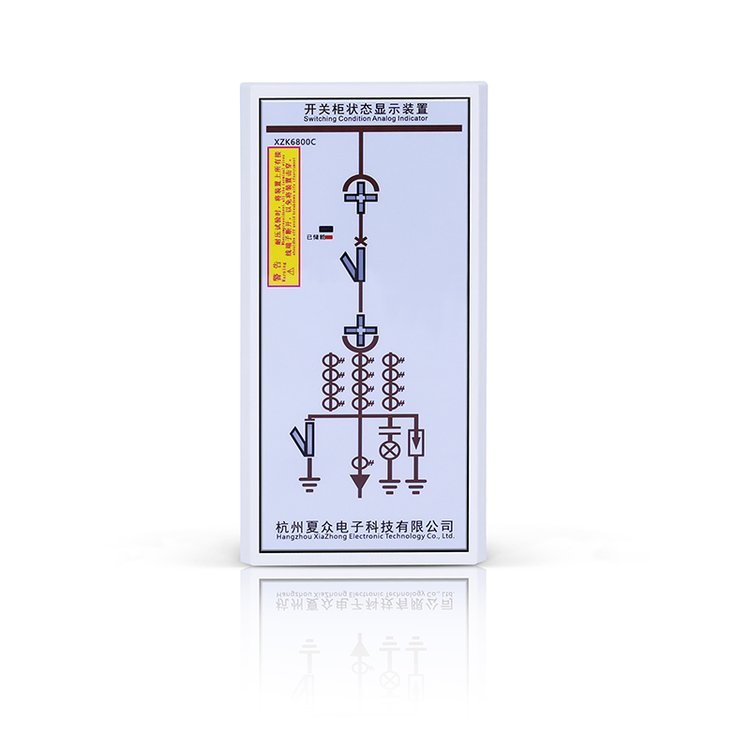

l?动态模拟一次接线图
l?模拟图（面膜）的制作：根据用户现场实际的一次接线方案、电压等级设计面膜。
l?动态模拟对象：断路器，手车位置，接地开关、储能等，通过电路采样，动态地根据实际信息变化面膜上的一次接线图，从而实现动态模拟的目的。
????模拟图显示如下：
????分闸（或回路）显示????????合闸（或回路）显示
接地显示 ? ???储能显示
工作位置显示 ?? ??试验位置显示????????????
l?带电显示功能
1.?LED启辉电压（KV）：≥母线电压x 0.15
2.?闭锁启控电压（KV）：≥母线电压x 0.65
l?柜内温湿度控制功能
?????可带1~2路温湿度传感器
?????加热/除湿输出的上下限可根据用户需求设定，默认温度下限为5度，上限为40度，湿度上限为85%RH。
l?通讯功能
本产品采用RS485总线通讯功能，通讯规约符合MODBUS－RTU。
1)?装置的开孔尺寸为：179+1mm×119+1mm

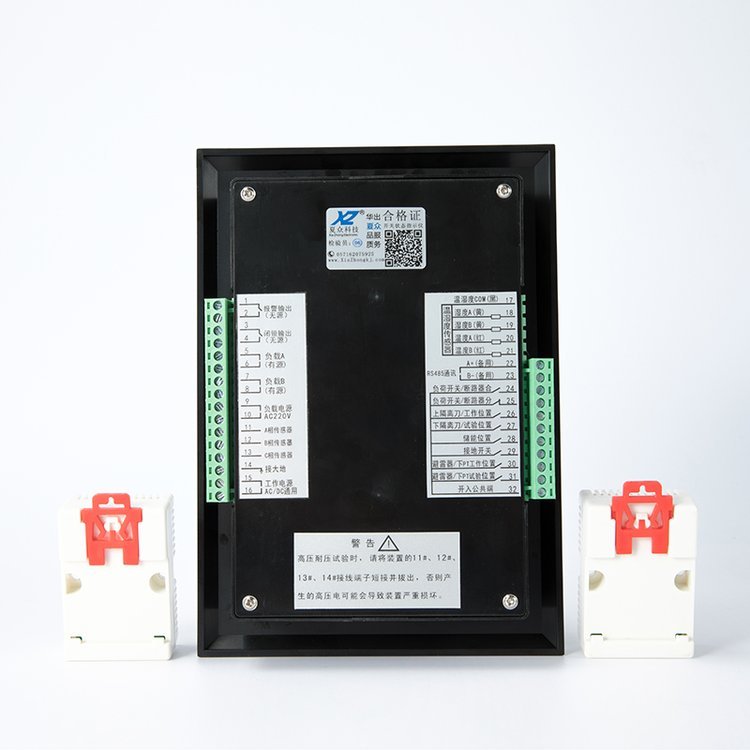

2)?背面接线端子图如图2所示：
?
