六表位电能表校验仪 多表位有源电表检定器 HB-DNJ+ 华至宝电气

HB-DNJ+三相便携式多功能电能表检验装置是青岛华至宝电气有限公司（青岛市平度华宝电气有限公司）依据国家相关标准研制生产的，采用豪华铝合金机箱，配合可拆卸铝合金挂表架，适用于1.0级及以下各种三相电能表的检验,它以豪华美观的外形、精致的工艺、完善的功能和优异的性能，定会受到您的青睐。
该仪器集标准源和标准表为一体，可以校验电能表、电压表、电流表、功率表、频率表、功率因数表、相位表等。是厂矿、企业、供电和技术监督必备的现场鉴定测试设备。

1、装置特点
◆ 采用表源一体结构，内置0.05级三相宽量程多功能数字标准表，可通过软件读取标准表各电参数。
◆ 采用最新DDS技术，大规模CPLD和RAM嵌入式系统，信号源输出稳定性高、调节细度小、失真度小等特点。
◆ 采用最新RAM系统的7英寸彩色触摸液晶屏，具有显示信息多，直观方便等优点。
◆ 采用PWM数字功放，具有超过90％以上的效率，300KHz的载波频率，具有失真度小、发热量小，效率高等优点。
◆ 具有完善的保护功能，具有电压短路报警，电流开路和过载报警。
◆ 内置高稳定度恒温晶振，输出50KHz高精度脉冲，可测试电能表时钟，配合校表管理软件，可测试日计时误差、时段投切误差。（选配功能）
◆ 配置485通讯接口，可测试多功能电表的各种通讯试验。（选配功能）

2、主要功能
1）常规功能
◆ 潜动试验
◆ 起动试验
◆ 基本误差
◆ 谐波功能
2）多功能试验 （需配合管理软件）
◆ 影响量试验
◆ 示值误差
◆ 日计时误差
◆ 最大需量误差
◆ 通信规约一致性检查
◆ 时段投切误差
二、主要技术指标
1、装置等级：0.05级
2、电脑联机端口： RS232 通迅口

3、 三相源技术参数：
1）输出电压：
3 × 57.7V Y 3×100V △
3 × 220V Y 3×380V △
调节幅度0～120％连续可调
调节细度：优于0.01％
2）输出电流：25mA、0.1A、1A、5A、25A、100A
调节幅度0～120％连续可调;　调节细度优于0.01％
最小输出电流：1mA （精度：＜5%）
3）输出功率：（电压回路） 3×50VA
（电流回路） 3×150VA 　
4）输出电压、电流、功率稳定度； ≤0.05％/120S 5）输出电压、电流波形失真度：≤ 0.5％
6）三相对称度： 优于120o土0.3o
7）频率范围： 45Hz～65Hz 调节细度： 0.01Hz
8）移相范围：-180.0° ～180.0° 调节细度:0.01°

9）指示仪表等级：电压、电流表准确度为土0.01%
相位表准确度为 土0.01°
频率表准确度为 土0.01Hz
4、三相标准表技术参数(内置式）：
1）电压输入
输入范围（V）： 40—480
输入量程（V）： 60、120、240、480
过载能力（V）: 600
输入负载 ≤0.5mA（480V）
2）电流输入
输入范围（A）: 0.01—100
输入量程（A）:100、50、25、10、5、2.5、1、0.5、0.25、0.1、0.05、
0.025
过载能力（A）: 150

3）准确度
电流准确度等级：0.05级 (0.1A～120A)
4）功率测量准确度
有功功率测量准确度0.05%、0.1%（PF≥0.5）
无功功率测量准确度0.1%、0.2%（PF≥0.5）
5）电能测量准确度
有功电能测量准确度0.05%、0.1%（PF≥0.5）
无功电能测量准确度0.1%、0.2%（PF≥0.5）
5、装置具有完善的保护功能：电压短路，电流开路保护，负载过载保护；
显示器过压保护。
6、可进行2～21次谐波试验，电压中断和跌落试验，谐波幅值可调
7、供电电源： 230V士10％～50Hz
8、最大功耗： 300 VA 9、工作环境：温度20℃土5℃ 相对湿度≤85％
10、尺寸：长×深×高=485×500×180mm(以实际供货为准）
挂表架尺寸：长×深×高=665×350×600mm(以实际供货为准）,
11、挂表架可以配置光电采样器，表位数为3表位或6表位。

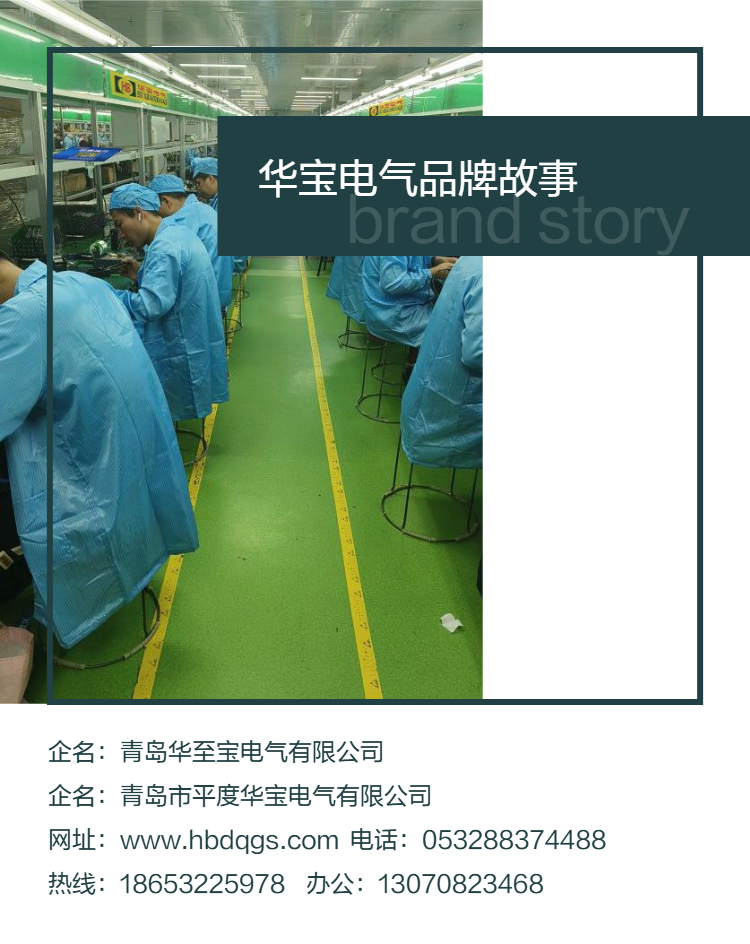

1993年研制生产的继电保护测试车成为电力部推荐产品，并登录当时电力部主办的期刊杂志，成为电力继保试验的标杆产品。2008年与某进出口公司合作生产提供了大批产品销往东南亚国家或地区，赢得了出口经销商的称赞，与某造船厂合作研制生产的船舶用互感器综合测试仪通过了军工部门的验收，获得了解放军装备部入网证。2009年为某油田研制生产的瓦斯继电器校验仪、大电流发生器、继电保护测试仪、变压器油耐压测试仪等产品通过了油田供电公司的验收，获得了油田供应商入网证，2010年研制生产的无需公共端的多路抗干扰电缆芯线对号器，经过通讯部门、供用电部门、铁道部铁路部门、各种大型矿业集团的使用、验收，解决了传统电缆对号必须具备公共线才能使用的弊端，获得了用户的好评与称赞。

2011年为矿业集团研制生产的矿用检漏继电器校验仪顺利通过验收并在全国各地煤矿、铁矿、金矿、煤安局等单位得到推广及普及。2014年为地铁项目研制生产的继电器万能试验台，2015年为地铁研制生产的电机试验台，2016年为地铁研制生产的电器元件综合试验台、0.05级电表及变送器综合校验台均顺利通过第三方检定及用户验收，获得了用户的好评与信赖，目前为止，至今销售的100多台套地铁项目用测试仪试验台无一返修。2017年为检测公司研制生产的高频电压源（用以检定漏电流测试仪）、高精度交直流恒压恒流源，介质损耗因数标准器、耐电压测试仪检定装置、变比电桥检定装置、回路电阻测试仪检定装置等产品通过电科院计量院验收，并在全国多家检测公司得到推广及应用。
