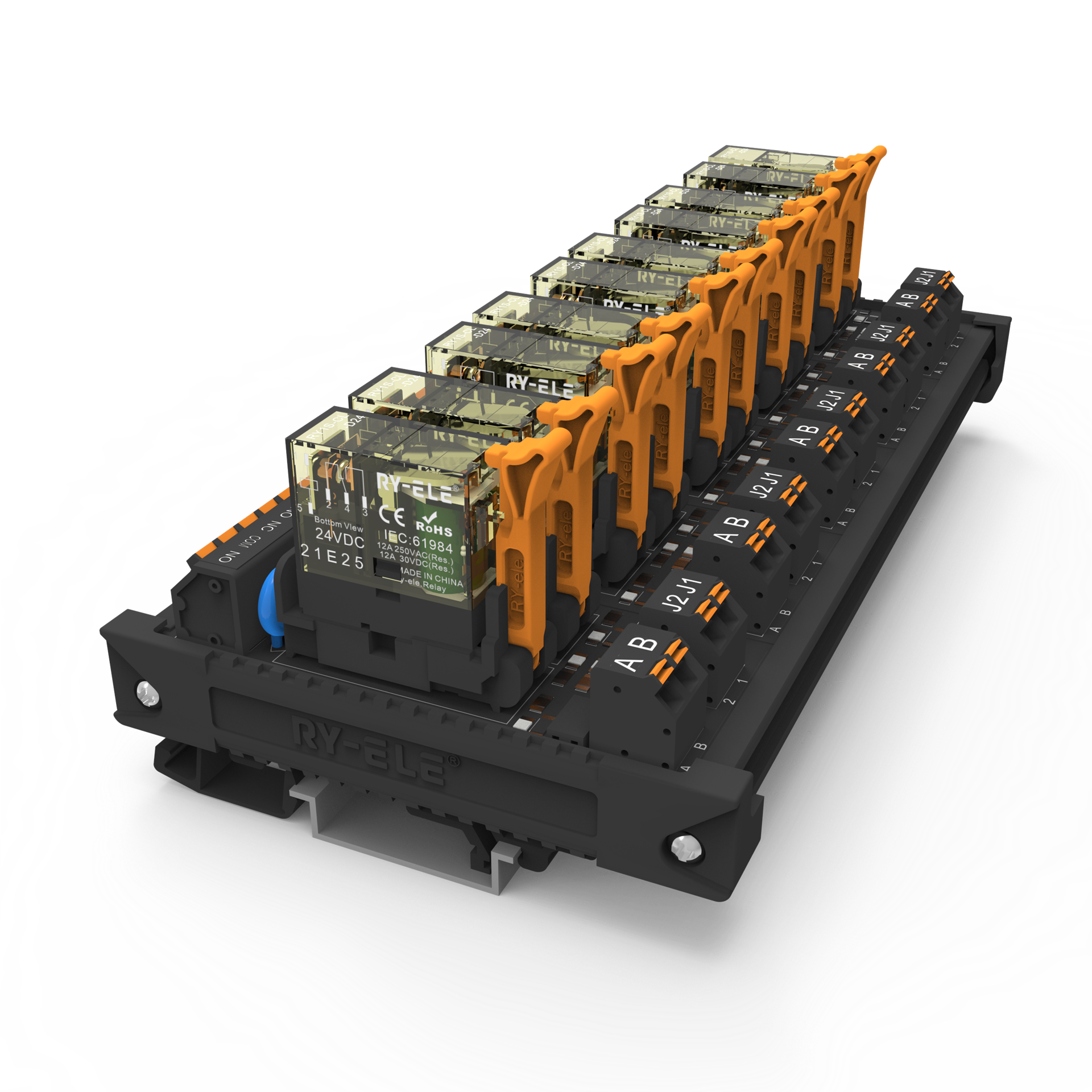

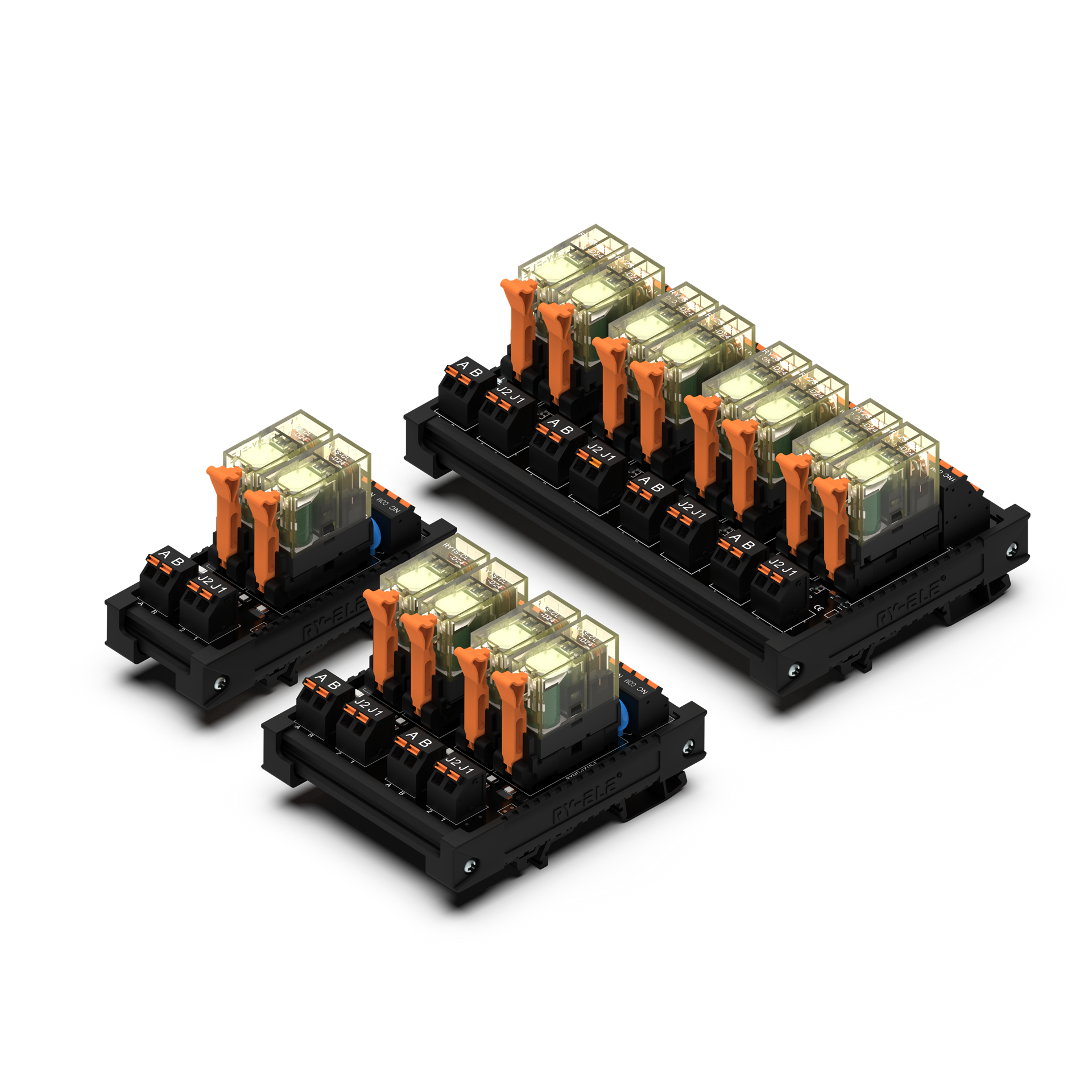

工业级继电器模组信号隔离转换扩展板

 继电器模组是一种集成了电磁继电器、接线端子及辅助电路的电气控制组件，主要用于实现弱电信号对强电负载的控制与隔离。在工业自动化控制系统中，它解决了PLC或单片机输出电流不足以直接驱动大功率设备的问题，同时通过光电隔离或物理隔离保护核心控制器免受高压反电动势冲击。该品类广泛应用于机床控制、楼宇自动化、电力配电柜等场景，是连接控制层与执行层的关键中间环节，确保信号传输的稳定性和安全性。

 该继电器模组通常采用标准DIN导轨安装结构，外壳多为阻燃PC材料或透明防尘盖设计，便于观察工作状态。内部核心元件选用高灵敏度电磁继电器，触点材质通常为银合金或银镍合金，以保证良好的导电性和抗电弧能力。常见线圈电压规格包括DC12V、DC24V、AC220V等，触点负载能力一般在5A-10A之间。产品符合IEC61810等国际标准，具备较高的绝缘电阻和介电强度，部分型号配备LED状态指示灯和续流二极管，用于显示吸合状态及消除线圈断电时的反向电压。

 选型时需重点关注线圈控制电压与系统输出是否匹配，以及触点负载电流是否满足被控设备要求。对于感性负载（如电机、电磁阀），建议选用带浪涌抑制功能的模组以延长寿命。若需高密度安装，可选择超薄型或多通道集成式继电器模组；若环境振动较大，应选择机械寿命长、抗震性能好的工业级产品。需注意区分固态继电器模组与电磁继电器模组，前者无触点、寿命长但散热要求高，后者成本低、抗过载能力强但有机械磨损，根据实际工况频率和负载类型进行选择。

 安装时应确保DIN导轨固定牢固，接线端子螺丝拧紧力矩适中，避免虚接导致发热。使用过程中需定期检查触点是否有氧化或烧蚀现象，特别是在频繁动作或大电流工况下。若发现指示灯不亮或动作异常，应先检查线圈供电电压是否正常，再测量触点通断情况。日常维护中应保持模组表面清洁，防止灰尘堆积影响散热或造成短路。在潮湿或腐蚀性环境中，建议选用带有密封防护罩的型号，并定期排查线路绝缘性能，确保控制系统长期稳定运行。
