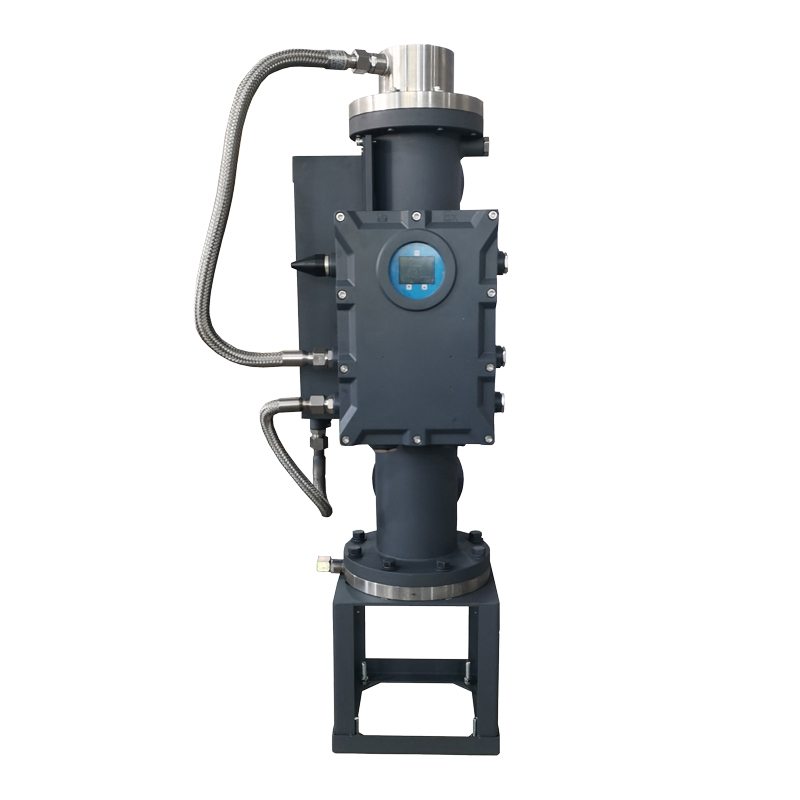

ALC03型静态在线含水分析仪

　　一、设备概述

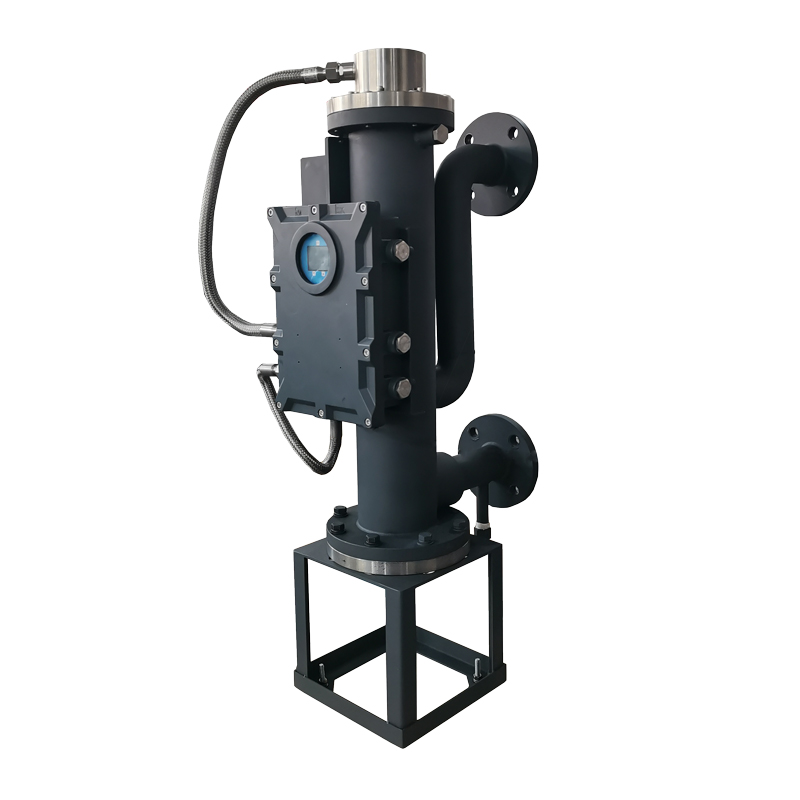

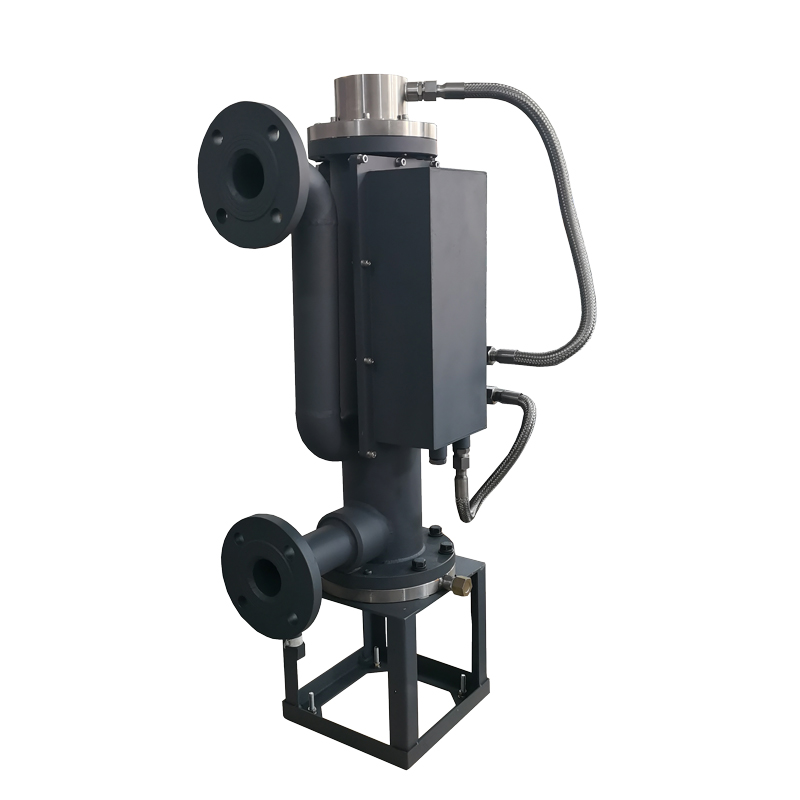

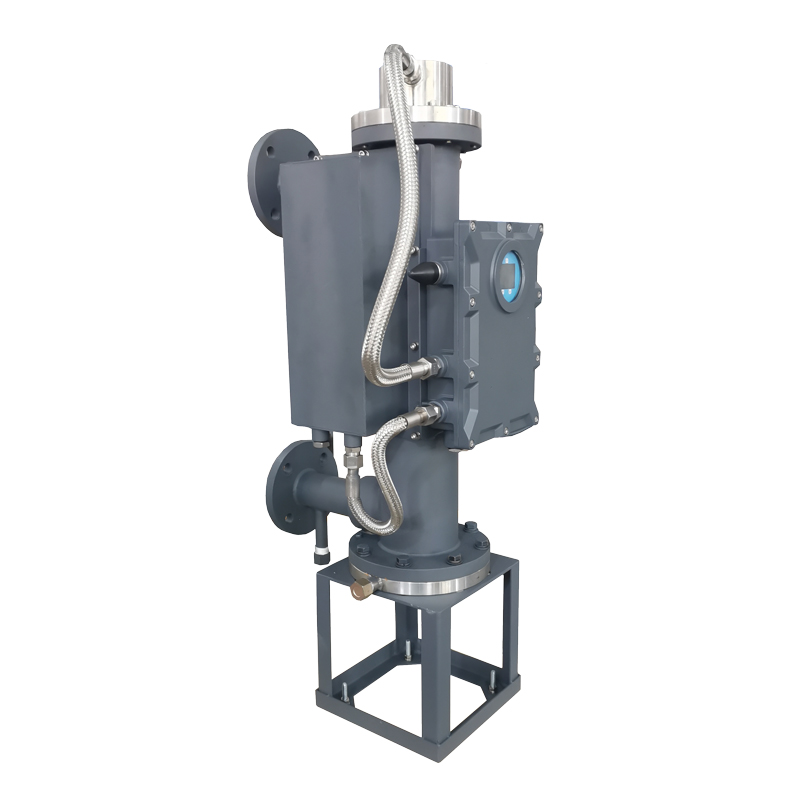

　　ALC03型套管式静态含水分析仪主要由防爆机箱、测量管道、旁通套管管道、密封阀板、多探头测量传感器组成；应用于油田单井、计量间、多路阀组后的含水率测量。与工艺管道通过两个DN50(其它规格定制)法兰直接连接，实现了在线实时取样、非实时测量的功能。

　　测量过程由以下几个步骤组成：控制密封阀板取样，初步测量分析，静置分层，含水率分层扫描测量，计算综合含水。液流切换到旁通环形通道的同时，原来流经测量腔的介质被截留，含水仪可按设定的时间间隔对被测介质进行取样、静置、分层、扫描测量。

　　针对泡沫油和油水乳化严重的工况，可以选配在线加药装置，定时定量注入破乳剂、消泡剂等助剂。

　　二、参数指标

　　三、设备特征

　　●采用在线取样、非实时测量的工作模式，实现了相对静态的测量过程，结合多探头测量技术，为高精度测量提供了保证;

　　●可设置静置时间确保很好的气液、杂质等分离效果，为分层扫描测量提供了精度保证；

　　●具有温度测量功能，内置温度传感器可对含水率测量结果进行温度补偿；

　　●可设置每天测量的时间、次数，分别得到每次测量的含水率并计算一天的综合含水；

　　●测量结果除了显示和输出，还具有历史数据存储功能，可保存100条测量结果；

　　●支持中英文界面显示和不开盖触控操作；

　　●内置智能通信和编程接口，软件可远程/现场升级，设备远程APP管理；

　　●安装方便快捷，无前后直管段的要求，对流态流速不敏感。

　　四、应用场景

　　●安装在油田井口，完成单井来液含水率测量：与液量计量装置（如称重、翻斗、双容积量液装置等）配合使用实现油井气液产量、温度、压力的连续计量，测量并计算单井的产量。

　　●安装在计量间电动多通阀或手动阀组计量出口管线上，完成对多路单井来液的含水率测量。
