ZW7-40.5系列户外高压真空断路器系三相50Hz、额定电压为40.5kV的户外高压电器设备。附装弹簧操动机构或电磁操动机构，可以远控电动分、合闸，也可就地手动储能，手动分、合闸。设计性能符合GB1984-89【交流高压断路器】国家标准的要求，并满足IEC-56【交流高压断路器】国际电工委员会标准的要求。
ZW7-40.5系列户外高压真空断路器，主要用于户外40.5kV输变电系统的控制与保护，也适用于城、乡配电网络及工矿企业的正常操作与短路保护之用。该产品总体结构为瓷瓶支柱式；上瓷瓶内装真空灭火室，下瓷瓶为支柱瓷瓶。适用于频繁操作的场所。并具有密封性好、抗老化、耐高压、不燃烧、无爆炸，使用寿命长，安装维护方便等特点。
ZW7-40.5型户外高压真空断路器主要技术参数：

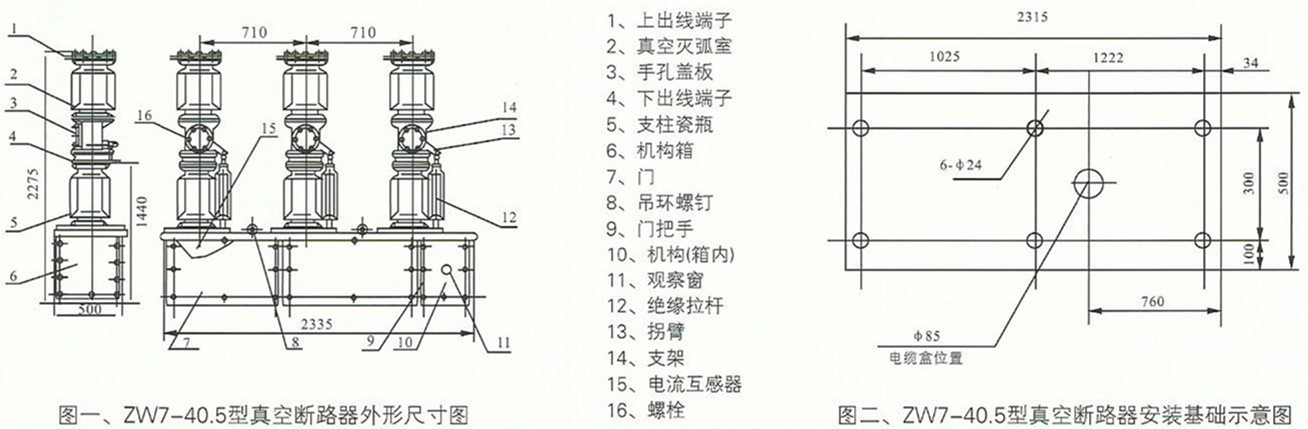

ZW7-40.5型户外高压真空断路器外形及安装尺寸：
| ZW7-40.5型户外高压真空断路器 |
| ZW7-40.5型户外高压真空断路器【额定电压】40.5kV 【额定电流】630A、1250A 【额定频率】50Hz 【额定短路开断电流】16kA、20kA、25kA、31.5kA 【机构型式】电动弹簧储能机构、电磁机构 【机械寿命】10000次产品简介 ＺＷ７型户外高压４０．５ｋＶ真空断路器是三相交流５０Ｈｚ，额定电压４０．５ｋＶ的户外高压开关设备，适用于开断、关合负荷电流、过载电流和短路电流。 该产品主要由真空灭弧室、电流互感器、传动机构及电动弹簧储能（电磁）操动机构组成。总体结构为支柱式，三相共装在一个机构箱上，灭弧室动端通过拐臂、绝缘拉杆与操动机构的输出轴相联。机构和与断路器联拉的连杆在一个防水箱体内。 本断路器具有结构简单、操作方便、安全可靠、耐压高、不燃烧、性能稳定、寿命长、检修量少等其它同电压等级断路器不可比拟的优点产品特点： 1、断路器配所配用真空灭弧室，具有极高的真空度，由于灭弧室触头为CuCr50材料，采用杯状纵磁场结构，因而具有开断容量大、绝缘水平高、灭弧能力强、寿命长、体积小等特点和维护简单、无爆炸危险、无污染、噪音低等优点。 2、真空灭弧室装在上瓷瓶内，不但避免了冲油及充SF6气体带来的诸多弊端，而且使检修和维护更为方便，在灭弧室与瓷瓶之间用绝缘材料硅酯填充，解决防凝露问题，该绝缘材料具有良好的绝缘性能、耐老化、耐室外、而高温等特点。 3、本断路器结构合理、维护方便,配有电流互感器(电流变比:100/5～1600/5),每相可以带四个线圈 ,用于测量和保护 . 电动机构选用CD10—Ш型电磁操动机构、 CD17—Ш或CT19或弹簧机构.本断路器符合1984-2003 、 IEC62271等相关标准. 使用条件 A．周围空气温度 上限 +40 ℃ 下限 一般地区 -30 ℃ ，高寒地区 -40 ℃； B．海拔不超过1000m； C．风压不超过700Pa（相当于风速34m/s）； D．地震烈度不超过8度； E．空气污秽程度 III 级
|
