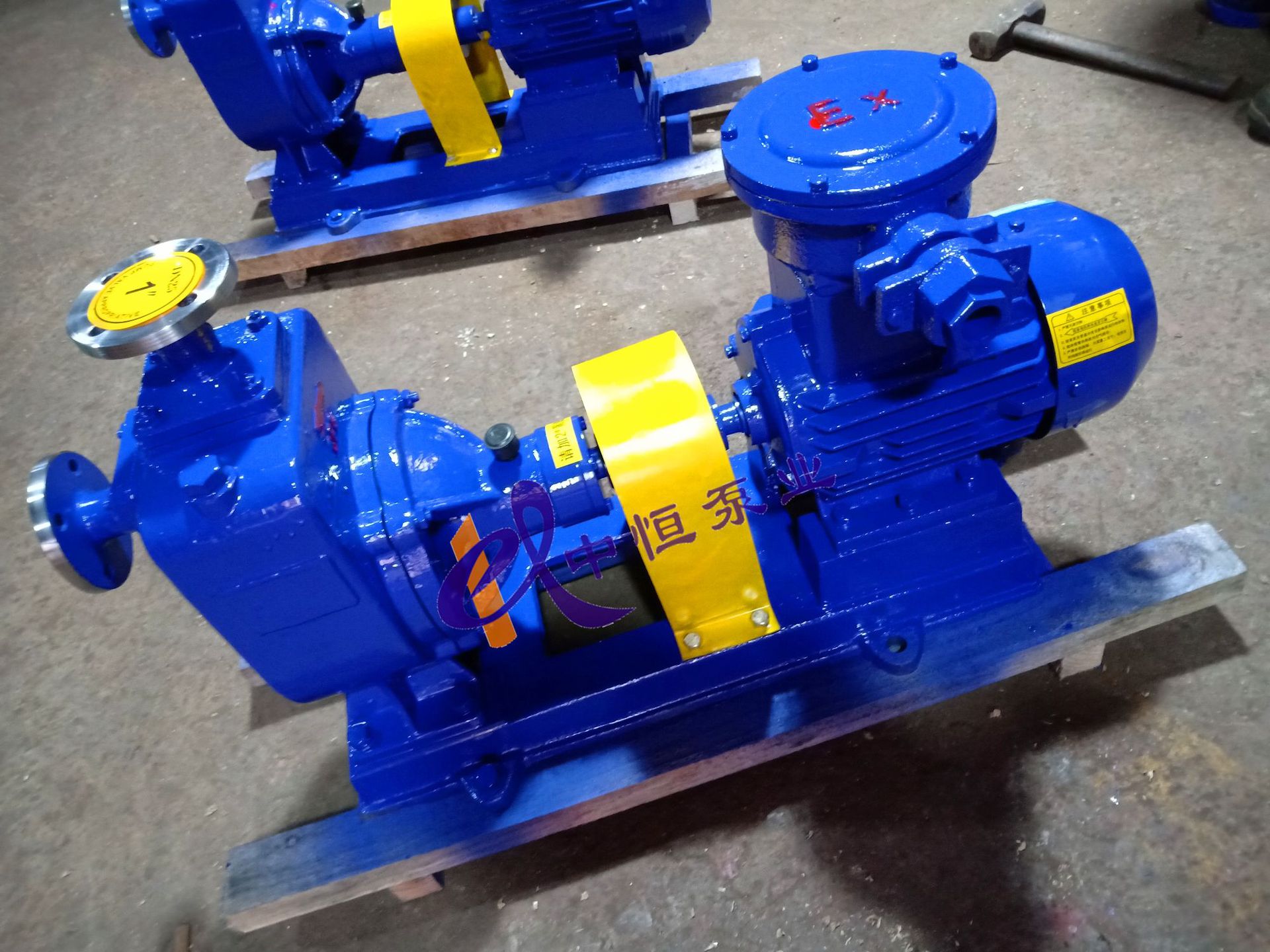

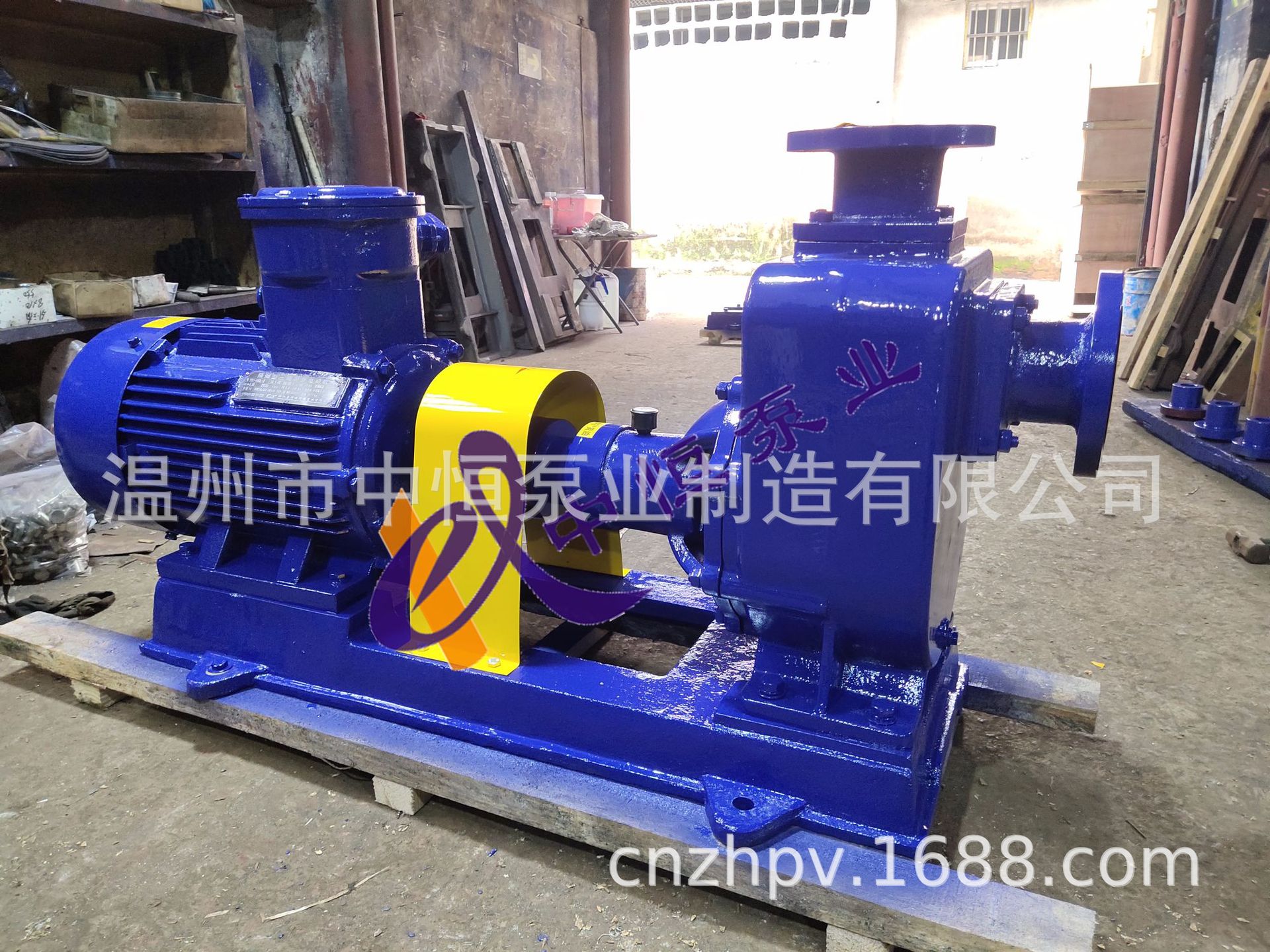

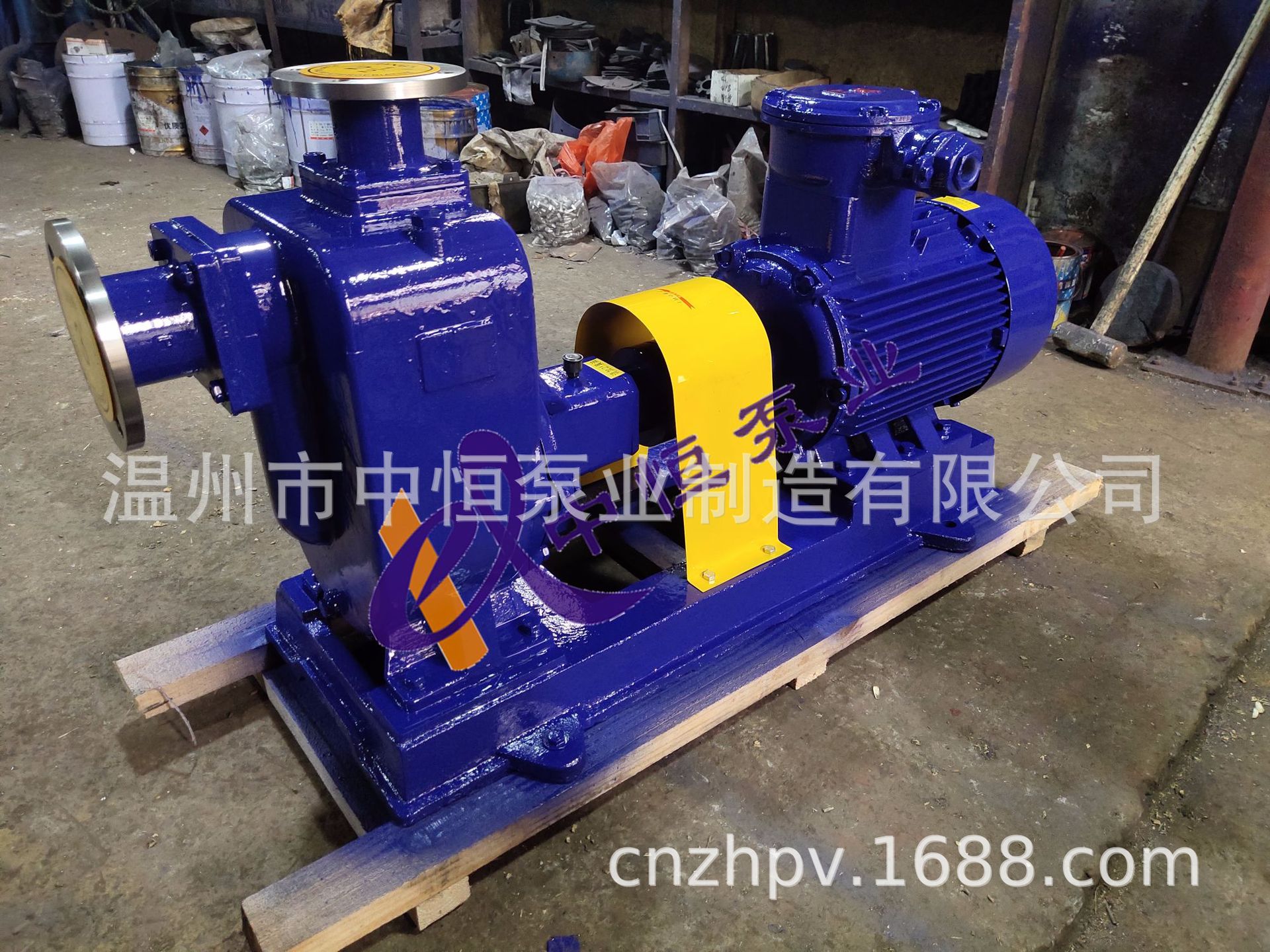

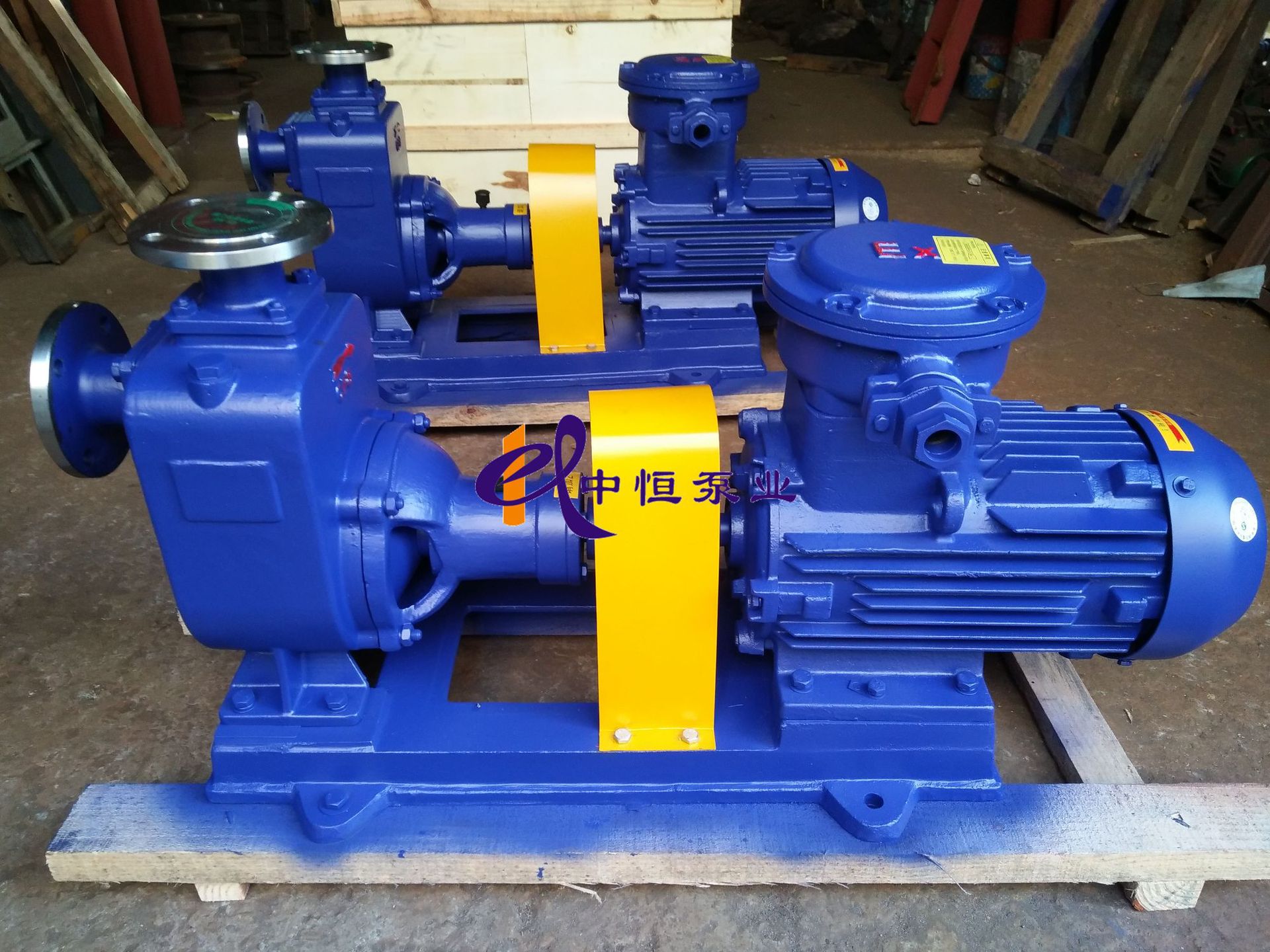

一、CYZ-A防爆自吸油泵产品概述
本单位生产的CYZ-A型自吸式离心油泵是根据国内外有关技术资料经消化、吸收、改进后开发而成的zui新产品，采用 防爆电机，配备防火花铜叶，轮该泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油等石油产品和海水、清水，介质温度-20-80，如改用耐腐蚀机械密封和不锈钢材质还可适用于化工、制药、酿造、印染、造纸、电力矿山等，是一种 节能油泵。
二、防爆油泵产品特点
1、CYZ-A自吸油泵，具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，并具有其它泵所不具有的自吸功能等特点。管路中不需底阀，工作前只需保证泵体内储有定量引油即可。具有“一次引流，终身自吸”功能，用于油轮或船用油泵时，可兼作扫舱泵，扫舱效果良好。
2、CYZ-A防爆自吸油泵是选用 材料精作而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需要安装底阀因此简化了管路系统，又改善了劳动条件。

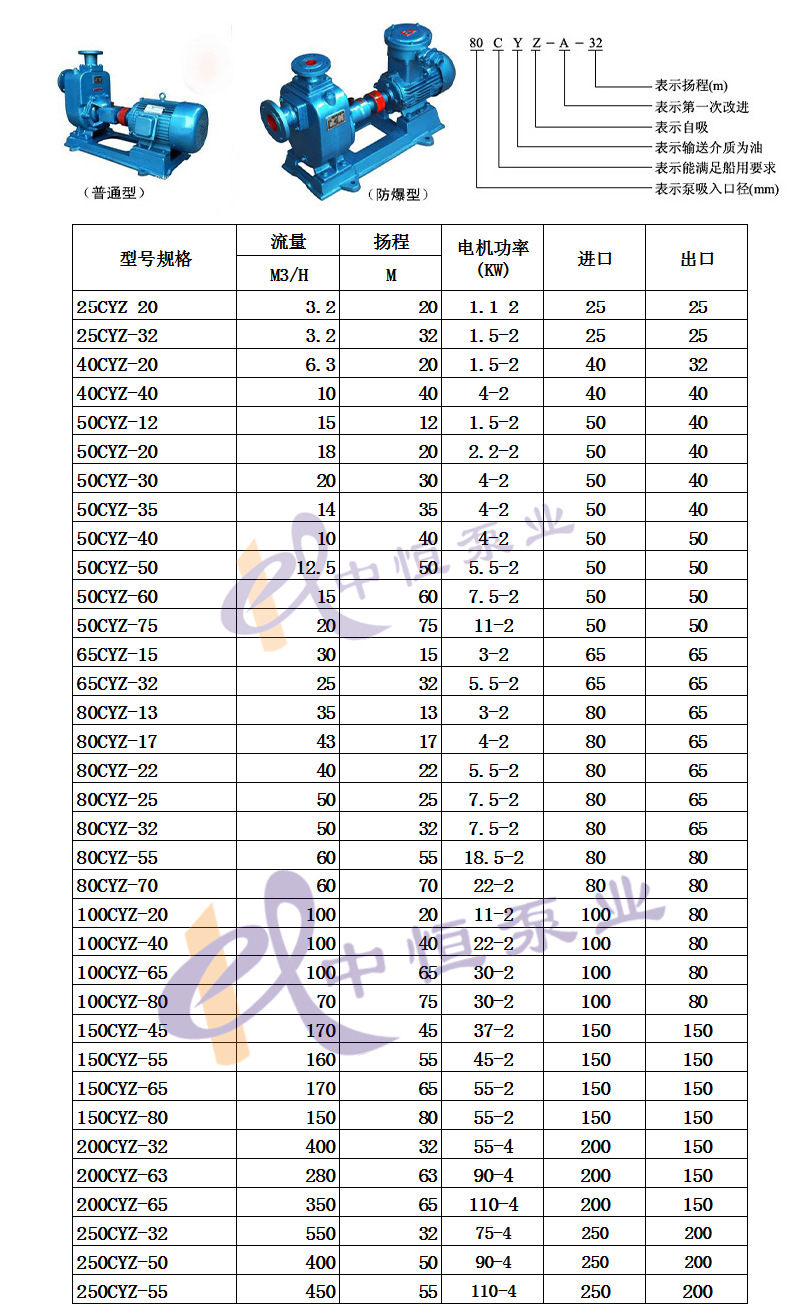

三、自吸式离心油泵工作条件
流量: 550m 3 /h
扬程：75m
工作温度：-15 + 120
环境温度：+40
四、CYZ-A防爆自吸油泵故障原因及解决方法
| 故障形式
|
产生原因
|
排除方法
|
|
自吸油泵不出油
|
1.泵壳内未加储液或储液不足 2.吸入管路漏气 3.转速太低 4.吸程太高或吸入管路过长 5.机械密封泄漏量过大 6.吸入管路气体不能从出口排出
|
1.加足储液 2.检查并排除漏气现象 3.调整转速 4.降低吸程或缩短吸入管路 5.修复或更换 6.使之排出
|
|
杂音和振动较大
|
1.底脚不稳 2.泵轴弯曲 3.汽蚀现象 4.轴承磨损严重 5.进出管路内有杂物 6.泵与电动机两者主轴不同心
|
1.加固 2.更换或校正 3.调整工况 4.更换 5.清除杂物 6.调整同轴度
|
|
出油量不足
|
1.叶轮流道与吸入管被堵塞 2.叶轮或叶轮密封磨损严重 3.功率不足或转速太低
|
1.排除堵塞物 2.更换口环 3.加足功率、调至额定转速
|
|
轴功率消耗过大
|
1.流量过大 2.转速太高 3.泵轴弯曲或叶轮卡碰 4.泵内流道堵塞或被卡住
|
1.升高出口压力 2.适当降低 3.更换或校正 4.排队堵塞物
|
五、CYZ-A型自吸式离心油泵使用说明
（一）.起动前的准备及检查工作:
1.本系列油泵,根据泵的工作运转状况,分别采用 钙基黄油和10号机油进行润滑,如果 采用黄油润滑的泵应定期向轴承箱内加注黄油,采用机油润滑的泵,如果油位不足,则加足之.
2.检查泵壳内的储液是否高于叶轮的上边缘,如若不足,可以从泵壳上的加液口处直接向泵体 内注入储液,不应在储液不足的情况下启动运转,泵则不能正常工作,且易损坏机械密封.
3.检查泵的转动部件是否有卡住磕碰现象.
4.检查泵体底脚及各联结处螺母有无松动现象.
5.检查泵轴与电动机主轴的同轴度或平行度.
6.检查进口管路是否漏气,如有漏气,必须设法排除.
7.打开吸入管路的阀门,稍开（不要全开）出口控制阀.
（二）.停泵
1. 先必须关闭吐出管路上的闸阀.
2.使泵停止转动.
3.在寒冷季节,应将泵体内的储液和轴承体冷却室内的水放空,以防冻裂机件.
