联系人：张宇
邮箱：changchenght@163.com
电话：15930975007
地址： 河北邢台市清河县城北工业区15号

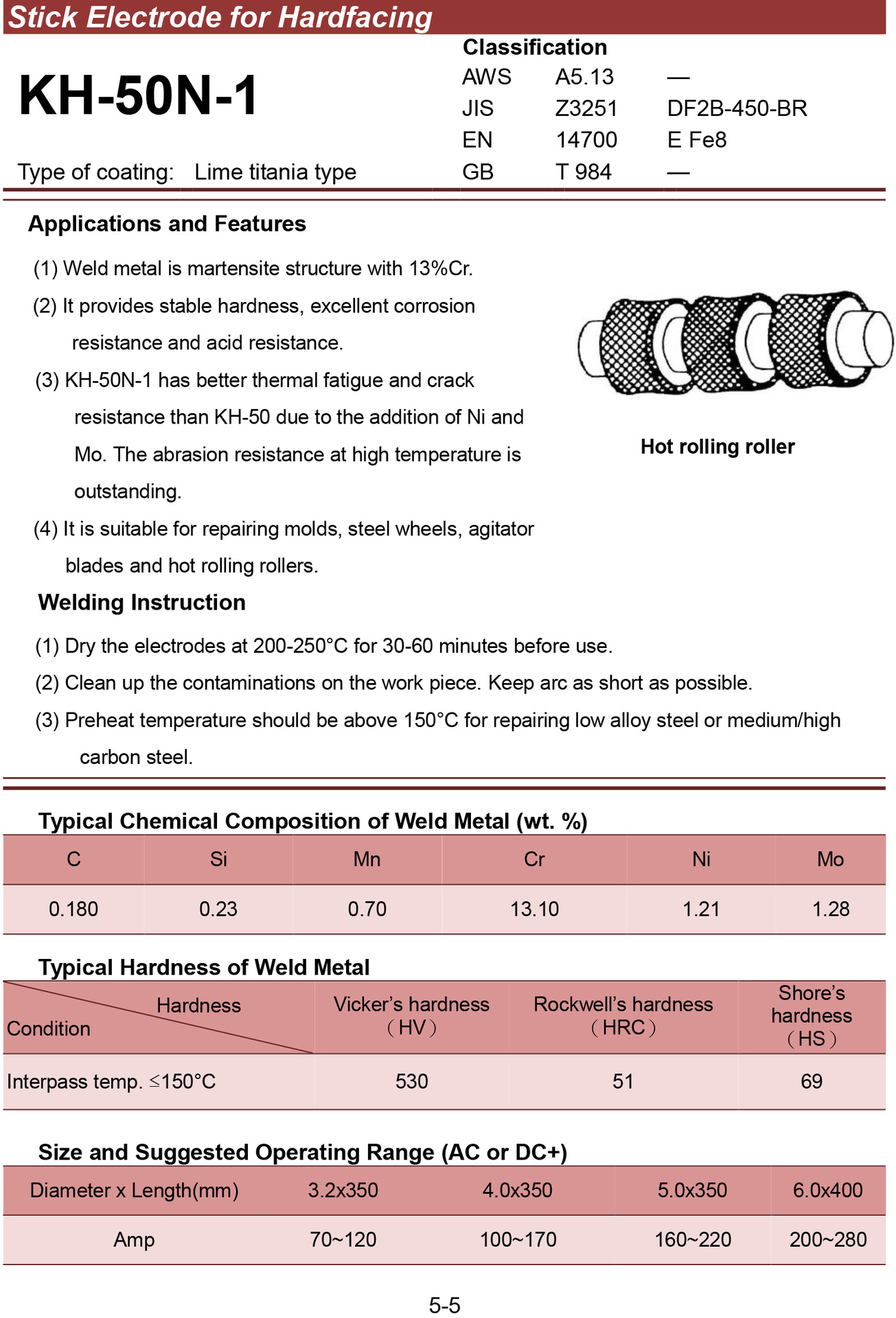

KH-50N-1
耐磨焊条常遇情况 堆焊中常碰到的问题是开裂，防止开裂的主要方法是：1、焊前预热，控制层间温度，焊后缓冷。2、焊后进行消除应力热处理。3、避免多层堆焊时开裂，采用低氢型堆焊焊条。4、必要时，堆焊层与母材之间堆焊过渡层（用碳当量低、韧性高的焊条）。 温度核算 开裂与工件及焊缝熔敷金属的含碳量、合金元素之间有直接关系，所以预热温度一般依据所用焊条的碳当量来估算。以下估算公式适宜于低、中、高碳钢和低合金钢材料。碳当量公式如下：Ceq=C+1/6Mn+1/24Si+1/5Cr+1/4Mo+1/15Ni。
| 碳当量（%） | 预热温度 | 碳当量（%） | 预热温度 |
| ≤0.40 | 100℃以上 | ≤0.70 | 250℃以上 |
| ≤0.50 | 150℃以上 | ≤0.80 | 300℃以上 |
| ≤0.60 | 200℃以上 | ≤0.90 | 350℃以上 |
高锰钢及奥氏体不锈钢，可不预热。高合金钢预热温度大于400℃。 影响因素 堆焊效果指焊层硬度、耐磨及耐热等性能，其性能高低与下列因素有关：1.焊接电流大小、电弧长短。电流大、电弧长，合金元素易烧损，反之，有利合金元素过渡。2.预热温度、缓冷条件决定堆焊层的质量。3.某些堆焊金属用不同的热处理方法可以得到不同的硬度。堆焊层的硬度和化学成分指堆焊三层以上的堆焊金属。
15930975007
