juki贴片机RS-1R 全新机

　　PCB尺寸：650×370mm

　　最小元件：0201～74㎜

　　飞达站位：112个

　　贴片速度：47,000 CPH

　　产品概况: JUKI RS-1R 贴片机,PCB尺寸：650×370mm, 最小元件：0201～74㎜, 飞达站位：112个, 贴片速度：47,000 CPH

　　INQUIRY

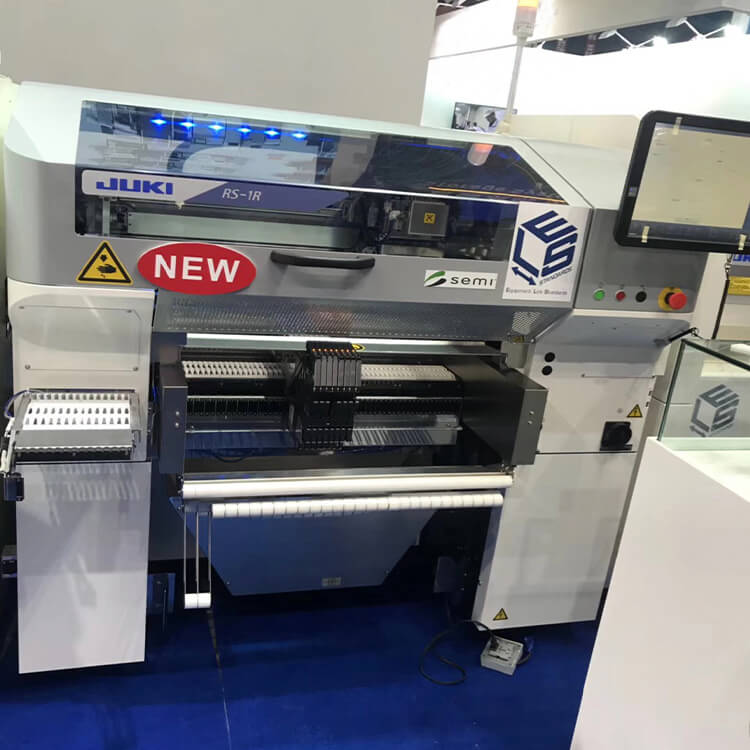

　　JUKI RS-1R 贴片机

　　产品描述：

　　操作系统:WINDOWS XP (中文、日文、英文四种语言切换）

　　基板尺寸

　　标准基板 (650×370mm)

　　两次夹板(1200×370mm)

　　贴装元件高度:25mm

　　贴装元件尺寸: 镭射激光识别 0201（英制008004）芯片～74mm/50×150mm

　　图像识别（选配3种 10mm/27mm/54mm）

　　标准像机：3mm～74mm方形元件、或50×150mm

　　精密像机：1.0×0.5mm～□48mm、或24×72mm

　　贴装速度:最片元件：0.0857秒/芯片（47,000CPH)

　　贴装精度: 镭射激光识别：±0.035mm 图像识别：±0.03mm

　　装着元件种类: 最多112种（换算成8mm)

　　装置尺寸(W*D*H)

　　标准基板：1,500×1,810×1,440mm

　　装置重量：约1,700Kg

　　特性

　　高速度芯片机和泛用机功能

　　头部单元更靠近基板，吸取时间缩短，速度提升快

　　新开发贴片头部单元

　　依据对应元件,识别位置可变化的新搭载贴片头部单元

　　高速模块贴片机 RS-1R

　　传送仕样标准进出口150㎜延長进出口250㎜延長基板尺寸最小50×50㎜1缓冲时650×370㎜（一次夹板）950×370㎜（两次夹板）1,100×370㎜（两次夹板）1,200×370㎜（两次夹板）3缓冲时360×370㎜500×370㎜600×370㎜元件高度25㎜元件尺寸激光识别0201～74㎜/50×150mm元件贴装速度

　　条件47,000CPH

　　元件贴装精度

　　±0.035mm（Cpk≧1）

　　元件贴装种类最多112种(RF 供料器使用时)

　　Feeder是软肋，单通道。机台震动小，相比其它JUKI机型特别明显。不错的机器。

　　JUKI RS-1R特点：

　　具备芯片机功能、泛用机功能、整线平衡机功能

　　广范围元件的对应力：元件尺寸0201～74、也可对应50×150.元件高度可对应25mm

　　依据对应元件,识别位置可变化的新搭载贴片头部单元

　　JUKI独特的激光、视觉识别技术可实现高速、高精度部品的识别

　　基板尺寸:1200×370mm、650×370 (1缓冲时）、360×370mm（3缓冲时）

　　juki主流设备目前还是：FX-3 3010 3020 RX7 RX-6 RS-1 尤其RX-7性价比非常不错.

　　JUKI RS-1怎么添加特殊吸嘴?

　　先测试特殊吸嘴的Xy数据，然后在C盘的juki文件夹中有个NZL文件，在里面注册就可以

　　1:灵活的红光镭射，可根据元件大小设备laser_height，实现高速贴装

　　2:灵活的vcs相机，可以上下升降，确保识别精度和准确度

　　3:nozzle微型变化，再以往的nozzle上优化浓缩，实现高效贴装，可杜绝损伤nozzle

　　4:最重点的:贴装速度根据产品优化好的话，根据产品类型可以实际贴装2w_3w左右cph/h，尤其做手机，fpc，可穿戴，实现最完美的贴装

　　5:head部的设计人性化，板卡浓缩集成，镭射变轻，比以前所有head设计都有明显设计.

　　识别方式 ：

　　激光和CAMERA识别，小元件由激光直接识异型元件由相机识别.高速准确。

　　激光能识别元器件高度.纵向识别方式不 会因吸嘴磨损发白或有其它脏物时影响贴装质量.。

　　工作头吸取元器件后直接移动到贴装目 误判成元器件,造成漏贴。

　　激光识别全程跟踪元件，不会出现立料或元件未贴装好带料，自动识别不进行下一取料动 是否贴装好，不能全程跟踪，如带料要在吸取元件。

　　激光能识别元器件高度，AC伺服马达可自动控制贴装高度及力度,杜绝了元器件在贴装破裂,同时减免了吸嘴撞击力及磨擦力，长了吸嘴的使用寿命(1-3年)。

　　贴装方式：

　　利用真空压力破坏定时的自我校准功能,，防止了在贴片的瞬间将元件带回。

　　高密度：

　　贴装时不会影响旁边元件。

　　适用于:

　　1,家电行业:空调，冰箱，洗衣机，热水器，电磁炉等；

　　2,汽车行业:汽车仪表，汽车电源,汽车音响,汽车灯源等；

　　3,LED行业:LED灯具，室内照明器具,户外照明器具,工业照明等；

　　4,消费类电子:手机，笔记本,PC,移动电源,电池保护板,智能穿戴设备,智能家居等；

　　5,其他所有电子品类；
