| 型号 |
R7805-3A |
封装形式 |
SMD |
| 集成度 |
小规模(<50) |
外形尺寸 |
10.16*12.24*6.3 |
| 加工定制 |
是 |
工作电源电压 |
9-24 |
| 最大功率 |
15 |
工作温度 |
-40℃～+85℃ |
| 产地 |
广州 |
数量 |
100000 |
| 封装 |
SMD |
872034507 |
|
| 厂家 |
TEN-POWER |
|

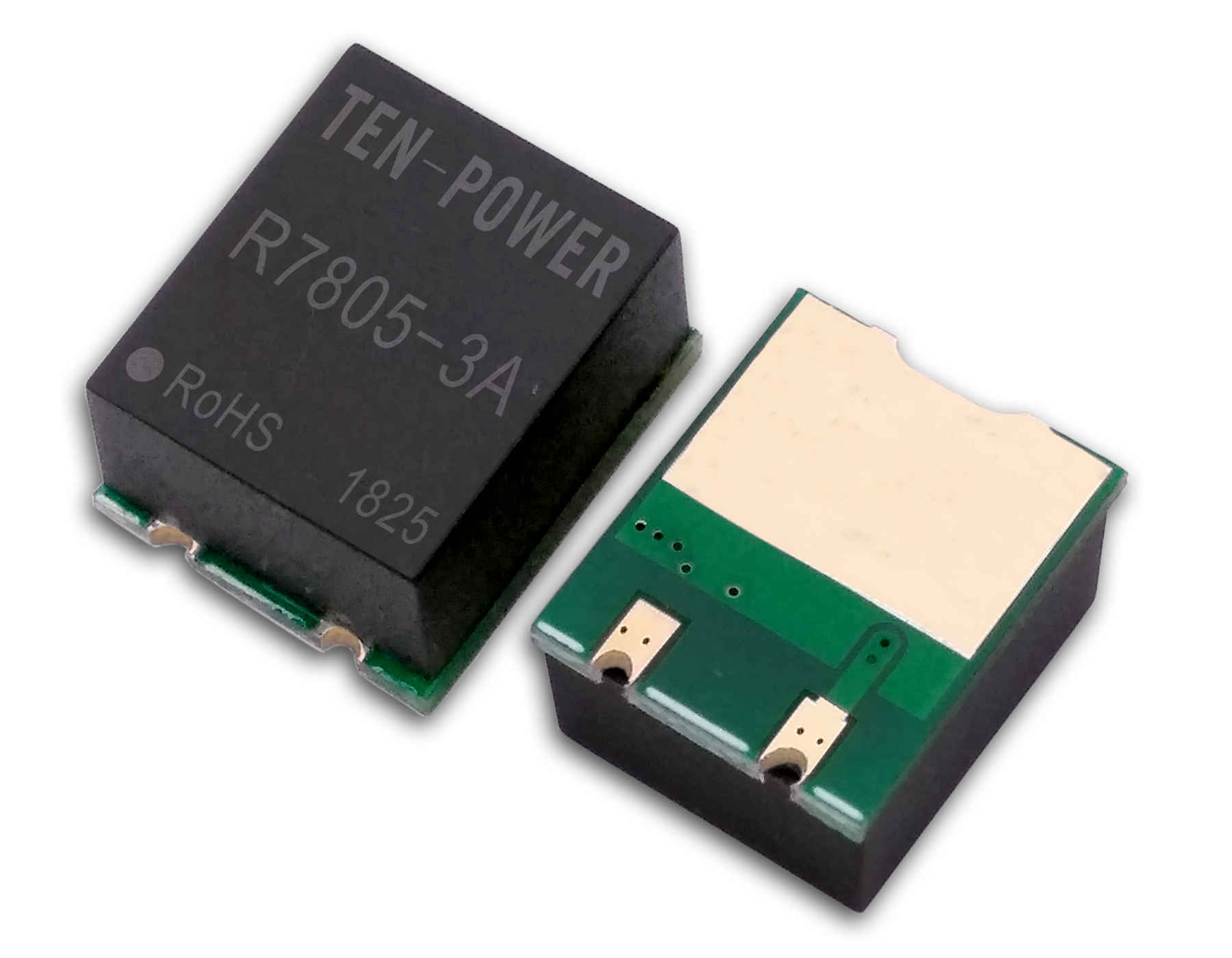

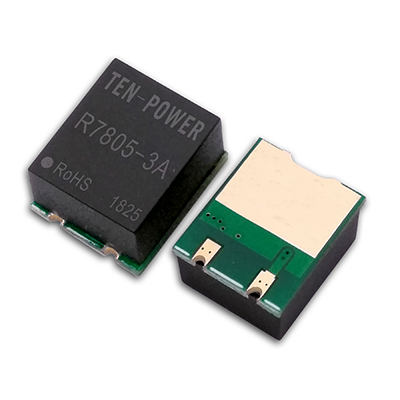

产品概述
TEN-POWER的R78xx-3A系列SMD超小型、高效率的开关型稳压器，再次传统观念，是传统TO-263-2（D2PAK）贴片封装7805系列三端线性稳压器的理想替代品，引脚兼容，可直接替代。具有效率高、损耗小、发热低，使用时无需外加散热片的优点。
产品特性
n 开关型、效率高达93%
n 持续输出3A，短时5A（10秒）
n SMD引脚兼容传统7805系列
n TO-263-2（D2PAK）贴片封装
n 无需外加散热片
n 短路保护,过热保护
n 低纹波、低噪声
n 满足UL94-V0要求
n MTBF>200万小时
n 工作温度：-40℃～+85℃
| 产品型号一览表
| |||||||
|
型号
|
输入电压（V）
|
输出
|
效率（满载时）
| ||||
|
Min
|
Type
|
Max
|
电压（VDC）
|
电流（A）
|
Vin Min
|
Vin Max
| |
|
R7803-3A
|
9
|
12
|
24
|
3.3
|
3
|
86%
|
87%
|
|
R7805-3A
|
9
|
12
|
24
|
5.0
|
3
|
88%
|
90%
|
| 输出特性表
| |||||
|
项目
|
工作条件
|
Min
|
Type
|
Max
|
单位
|
|
输出电压精度
|
100%的负载，输入电压范围
|
|
±2
|
±3
|
%
|
|
线性调节率
|
输入电压从电压到电压，满载
|
|
±1
|
±2
| |
|
负载调整率
|
从10%的负载到100%的负载
|
|
±1.0
|
±3.0
| |
|
纹波+噪声
|
采用靠测法测量，20MHz带宽
|
|
50
|
100
|
mVp-p
|
|
短路保护
|
|
可持续，自恢复
| |||
|
过热保护
|
IC内置
|
|
150
|
|
℃
|
|
输出限制电流
|
|
|
5.5
|
|
A
|
|
开关频率
|
100%负载，输入电压范围
|
400
|
500
|
600
|
KHz
|
|
动态负载稳定性
|
100%<->10%负载，12V输入
|
|
|
±250
|
mV
|
|
软启动时间
|
|
|
7
|
|
ms
|
|
静态电流
|
输入电压范围
|
|
50
|
|
mA
|
|
温度系数
|
-40 ℃～+85℃
|
|
|
±0.1
|
%/℃
|
|
容性负载
|
|
|
|
470
|
μF
|
