| 型号 |
LM78U05-500 |
封装外形 |
单列直插式 |
| 集成度 |
小规模(<50) |
外形尺寸 |
11.5*10.2*7.5 |
| 加工定制 |
是 |
工作电源电压 |
5-32 |
| 最大功率 |
2.5 |
工作温度 |
-40℃～+85℃ |
| 产地 |
广州 |
数量 |
100000 |
| 封装 |
SIP |
872034507 |
|
| 厂家 |
TEN-POWER |
|
产品概述

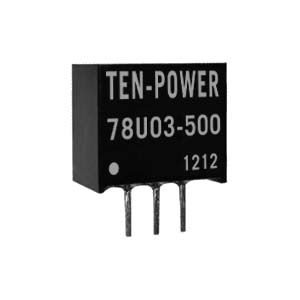

TEN-POWER的LM78Uxx-500系列是超小型、高效率的开关型稳压器，是传统78XX系列三端线性稳压器的理想替代品，引脚兼容，可直接替代。它效率高、损耗小、发热低，使用时无需外加散热片。
产品特性
n 开关型、效率高达96%
n 引脚兼容传统78xx系列
n 满载输出电流500mA
n 耐压32V
n 短路保护,过热保护
n 低纹波、噪声
n 满足UL94-V0要求
n MTBF >200万小时
n 工作温度：-40℃～+85℃
| 产品型号一览表
| |||||||
|
型号
|
输入电压（V）
|
输出
|
效率%（满载时）
| ||||
|
Min
|
Type
|
Max
|
电压（VDC）
|
电流（mA）
|
Min Vin
|
Max Vin
| |
|
LM78U01-500
|
5
|
12
|
26
|
1.5
|
500
|
76
|
66
|
|
LM78UX2-500
|
5
|
12
|
28
|
1.8
|
500
|
79
|
68
|
|
LM78U02-500
|
5
|
12
|
28
|
2.5
|
500
|
85
|
72
|
|
LM78U03-500
|
5.5
|
24
|
28
|
3.3
|
500
|
88
|
78
|
|
LM78U05-500
|
6.5
|
24
|
32
|
5.0
|
500
|
93
|
84
|
|
LM78U06-500
|
9
|
24
|
32
|
6.5
|
500
|
93
|
87
|
|
LM78U09-500
|
11
|
24
|
32
|
9
|
500
|
94
|
90
|
|
LM78U12-500
|
15
|
24
|
32
|
12
|
500
|
96
|
90
|
|
LM78U15-500
|
18
|
24
|
32
|
15
|
500
|
97
|
93
|
更多参数请移步下载开关型三端稳压器78U05-500数据手册。
