| 型号 |
L7805-1.5A |
封装形式 |
SMD |
| 封装外形 |
扁平型 |
集成度 |
小规模(<50) |

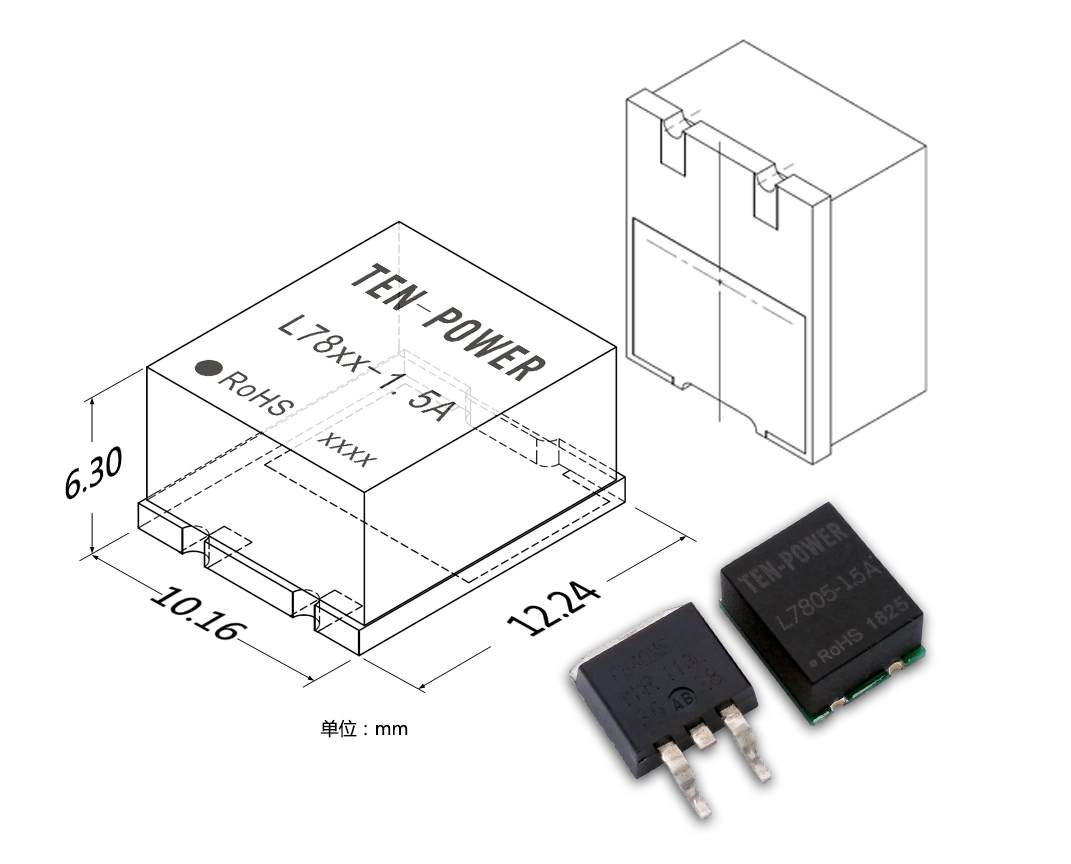

| 外形尺寸 |
10.16*12.24*6.3 |
加工定制 |
是 |
| 最大功率 |
7.5 |
工作温度 |
-40℃～+85℃ |
| 数量 |
100000 |
872034507 |
产品概述
TEN-POWER的L78xx-1.5A系列SMD超小型、高效率的开关型稳压器，是传统TO-263-2贴片封装7805系列三端线性稳压器的理想替代品，引脚兼容，可直接替代。
具有效率高、损耗小、发热低，使用时无需外加散热片的优点。
产品特性
n 开关型、效率高达96%
n 持续输出电流1.5A，瞬间3A
n SMD引脚兼容传统7805系列
n 兼容TO-263-2贴片封装
n 无需外加散热片
n 短路保护,过热保护
n 低纹波、低噪声
n 满足UL94-V0要求
n MTBF>200万小时
n 工作温度：-40℃～+85℃
| 产品型号一览表
| |||||||
|
型号
|
输入电压（V）
|
输出
|
效率（满载时）
| ||||
|
Min
|
Type
|
Max
|
电压（VDC）
|
电流（A）
|
Vin Min
|
Vin Max
| |
|
L7803-1.5A
|
5.0
|
24
|
28
|
3.3
|
1.5
|
88%
|
87%
|
|
L7805-1.5A
|
6.5
|
24
|
28
|
5.0
|
1.5
|
91%
|
90%
|
