| 型号 |
78U05-500 |
封装外形 |
单列直插式 |
| 集成度 |
小规模(<50) |
外形尺寸 |
11.5*10.2*5 |
| 加工定制 |
是 |
最大功率 |
5 |
| 工作温度 |
-40-85 |
批号 |
2025 |
| 产地 |
广州 |
数量 |
999999 |
| 封装 |
SIP |
872034507 |
|
| 厂家 |
TEN-POWER |
|

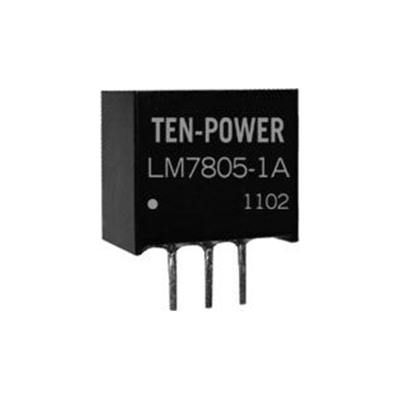

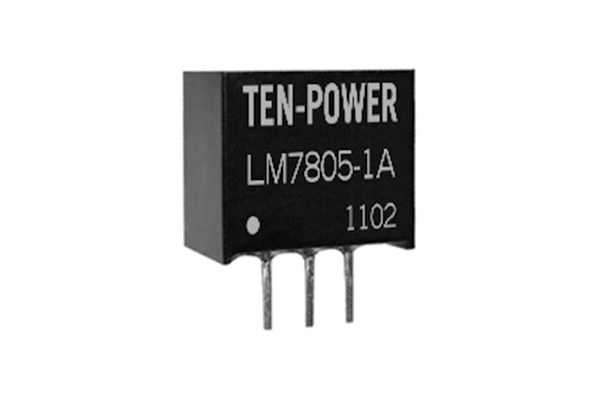

产品概述
TEN-POWER的LM78xx-1A系列是超小型、高效率的开关型稳压器，是传统78XX系列三端线性稳压器的理想替代品，引脚兼容，可直接替代。它效率高、损耗小、发热低，使用时无需外加散热片。
产品特性
? 工作温度：-40℃～+85℃
? 效率高达96%
? 输入电压可达20VDC
? 输出1A，无需散热片
? 短路保护，过热保护
? 引脚与传统LM78xx 兼容
? 符合UL94-V0 阻燃标准
| 产品型号一览表
| |||||||
|
型号
|
输入电压（V）
|
输出
|
效率%（满载时）
| ||||
|
Min
|
Type
|
Max
|
电压（VDC）
|
电流（mA）
|
Min Vin
|
Max Vin
| |
|
LM7801-1A
|
4.75
|
5
|
20
|
1.5
|
1000
|
82
|
76
|
|
4.75
|
5
|
20
|
-1.5
|
-800
|
69
|
68
| |
|
LM78X2-1A
|
4.75
|
5
|
20
|
1.8
|
1000
|
85
|
77
|
|
4.75
|
5
|
20
|
-1.8
|
-800
|
75
|
74
| |
|
LM7802-1A
|
4.75
|
5
|
20
|
2.5
|
1000
|
88
|
82
|
|
4.75
|
5
|
20
|
-2.5
|
-800
|
78
|
76
| |
|
LM7803-1A
|
4.75
|
5
|
20
|
3.3
|
1000
|
91
|
85
|
|
4.75
|
5
|
20
|
-3.3
|
-600
|
81
|
78
| |
|
LM7805-1A
|
6.5
|
12
|
20
|
5.0
|
1000
|
94
|
87
|
|
6.5
|
12
|
20
|
-5.0
|
-600
|
81
|
79
| |
