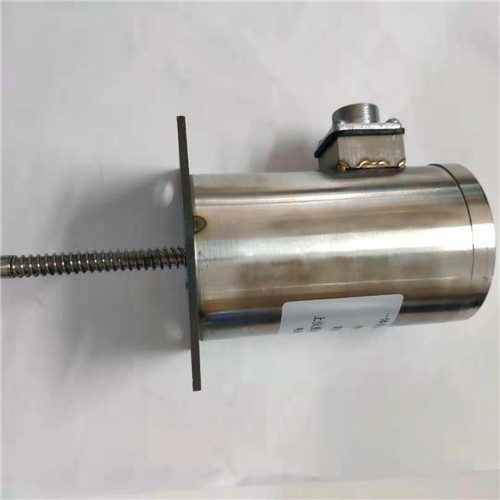

ZHJ-042型振动温度传感器

　　ZHJ-042型振动温度传感器是由振动速度传感器和温度传感器结合而成，其中振动传感器为两只，水平和垂直方向固定；温度传感器采用一只PT100铂电阻实现，是专门为碎煤机等设备的运行工况监测而设计。其充分考虑了碎煤机的特殊工况及其工作环境，采用了多项专有技术使得测量准确性、抗干扰能力和工作可靠性大大加强。振动速度传感器是利用磁电感应原理把振动信号转换成电信号。温度传感器是利用铂电阻随温度线性变化的特性来测温的。

　　ZHJ-042型振动温度传感器技术指标：

　　灵 敏 度：45mV/mm/s±5%（在60Hz,烈度为10.0 mm/s时测得）

　　加速度：10g

　　测量范围：2mm（振幅、峰-峰值）

　　频率响应：10～500Hz

　　测量范围：0～200℃

　　温度传感器：PT100

　　环境温度：-30～3100℃

　　测量方法：垂直、水平、轴向

　　安装尺寸：距离60正方形4．安装尺寸：59mm圆孔，用4个M8螺钉固定

　　外形尺寸：Φ680mm×85mm

　　插入深度：在37 mm～65 mm内可调（PT100）

　　ZHJ-042型振动温度传感器安装使用：

　　安装传感器需要4个距离60正方形8mm圆孔，中间需要一个10mm的检测孔，来安装温度传感器。注意传感器的水平检测方向要和实际的水平测量方向一致。

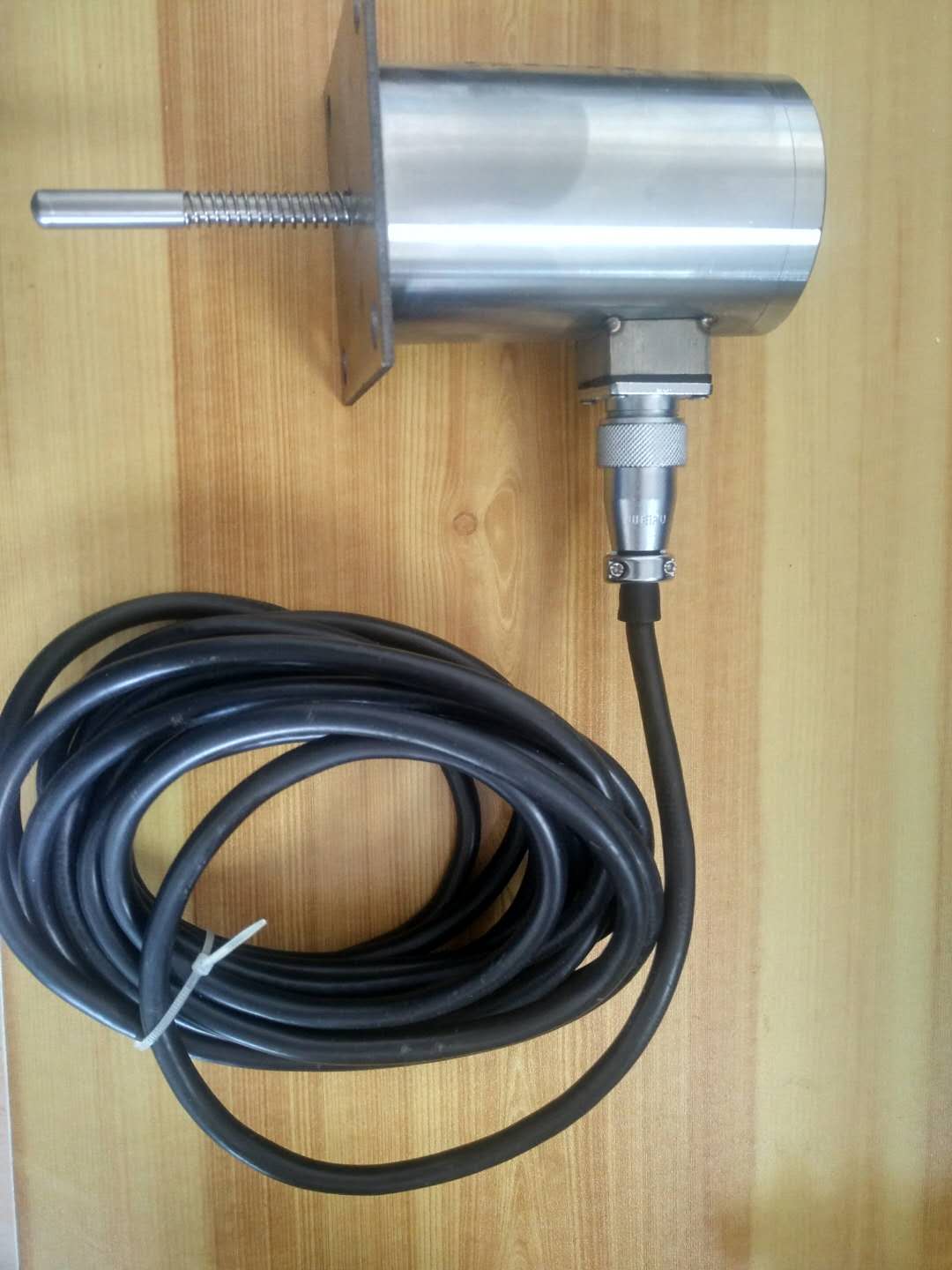

　　配套电缆的棕、灰线连接垂直振动传感器；黑、紫线连接水平振动传感器；蓝、粉、橙线连接PT100温度传感器，粉、橙两线在内部短接在一起。

　　ZHJ-042型振动温度传感器注意事项

　　1．传感器采用多芯绞合屏蔽电缆，按接线示意图正确接入，屏蔽层在控制室处单端接大地。

　　五．故障处理

　　1．振动传感器正常电阻值约为1400Ω，过小或过大，则表示传感器损坏或连线故障。

　　2．PT100传感器的正常阻值约为100～200Ω，过小或过大，则表示传感器损坏或连线故障。
