| 品牌 |
联振 |
型号 |
HY-TACH3 |
| 货号 |
01 |
材质 |
金属 |

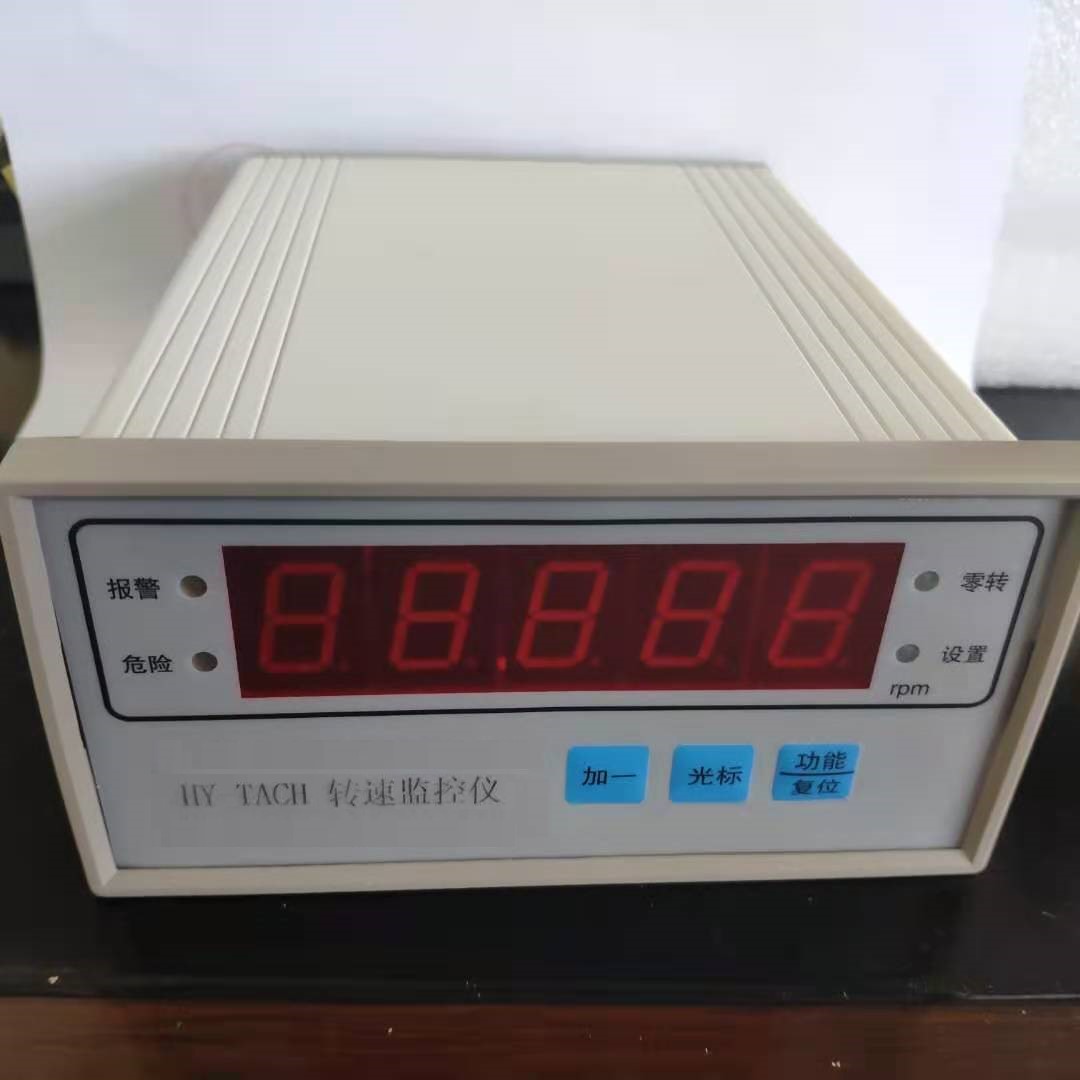

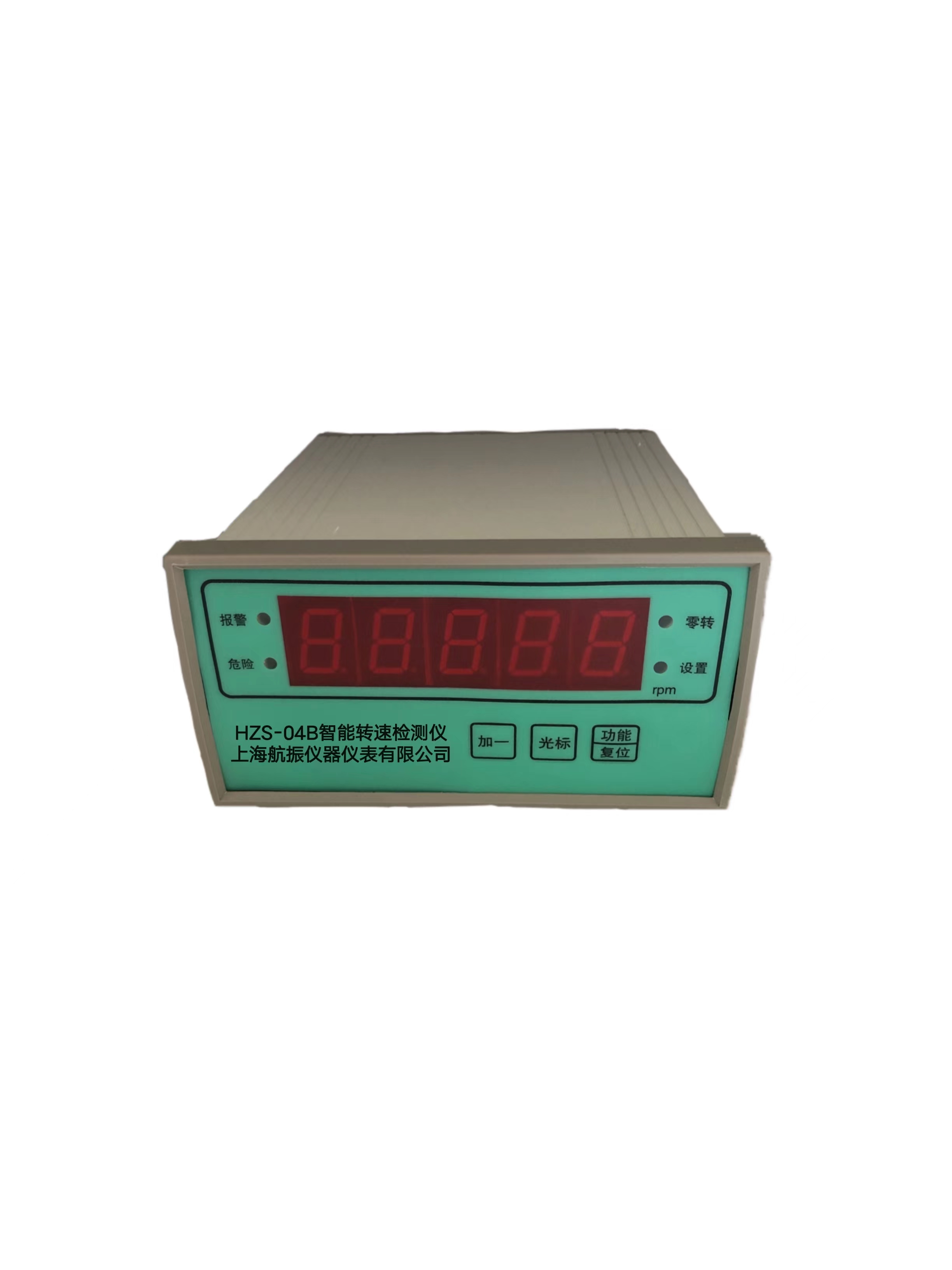

智能转速监测仪
说明书
概述
转速表是采用ARM为核心的智能转速监控保护仪表。该监控仪表具有：转速监测、双报警设置点、模拟电流输出等功能。适用于电力、石油、化工等工业部门旋转机械转速的监控和保护。
l 传感器信号输入
瞬态转速仪的传感器输入方式：磁阻式传感器
测速盘齿轮齿数：1~120齿
l 超速保护和转速报警
瞬态转速仪设有二个转速报警界限值。只要被测转速超过设定的报警值或危险值，前面板上报警指示灯或危险指示灯亮，同时报警继电器或危险继电器动作，输出开关信号。报警响应时间为0.1S。
主要技术指标
l 显 示：5位0.8英寸LED数字显示
l 量程范围：1~99999rpm
l 显示精度：±1rpm
l 报警、危险：满量程内任意设定
l 报警输出：常开继电器输出
l 触点容量：5A/250VAC 30VDC/5A
l 电流输出：4~20mA
l RS485通讯：MODBUS-RTU协议（选配）
l 外形尺寸：160×80×160mm
l 开孔尺寸：152+1×74+1mm

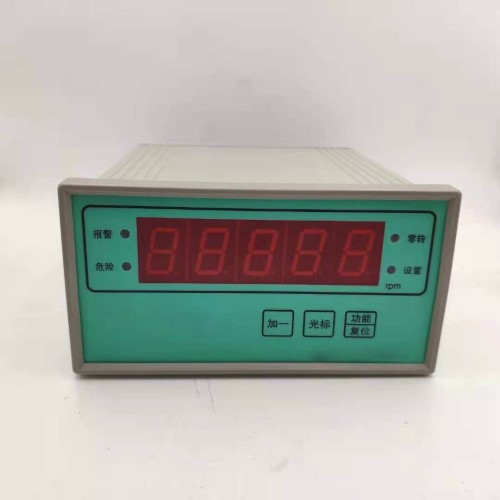

按键介绍：
“加一”键：跳到下一个参数；或在参数编辑状态中：闪烁位加1；
“光标”键：在参数编辑状态中：左移一位；
“功能/复位”键：在报警复位手动复位条件下，在正常工作时，点击该键，复位报警状态；正常工作状态下，长按此键5秒钟，进入参数设置状态；参数设置状态下，长按此键5秒钟，返回正常工作状态。
内部参数表格
| 参数标志
|
参数说明
|
设定 范围
|
出厂值
|
备注
|
|
E1---
|
报警值
|
0～99999
|
3300
|
当转速值大于等于该设定值时，报警指示灯亮，接线端子报警端子继电器输出
|
|
P1---
|
危险值
|
0～99999
|
3360
|
当转速值大于等于该设定值时，危险指示灯亮，接线端子危险端子继电器输出，危险值设定应大于报警值。
|
|
L1---
|
量程值
|
0～99999
|
3500
|
20mA输出对应的测量值，报警、危险应在量程范围内
|
|
H1---
|
齿数
|
1～120
|
60
|
测速齿盘的齿数
|
|
EE---
|
报警延时
|
0～60S
|
1
|
当测量值大于等于设定的报警、危险值时，仪表经过一段时间的延时才进入报警状态。
|
|
AUTO
|
报警复位
|
0、1
|
1
|
1：报警自动解除 0：报警手动解除
|
|
IN---
|
输入选择
|
0、1
|
0
|
0：输入为磁阻式传感器
|
参数修改步骤：长按“功能/复位”键5秒钟，待数码管显示框全暗，松开按键，进入参数设置状态，此时数码管显示框显示“E1--”按一下“功能/复位”键进入报警值设置，看到数码管一位在闪烁，按“光标”键来选择需要修改的位，用“加一”键来修改闪烁位的数字。修改完成后，按一下“功能/复位”键确认并且退出报警设置状态。如果还需要修改其他参数，可以在参数名称下，按“加一”或“光标”键来进入其他参数。设置完成后，长按“功能/复位”键5秒，保存所有参数，并返回工作状态。
