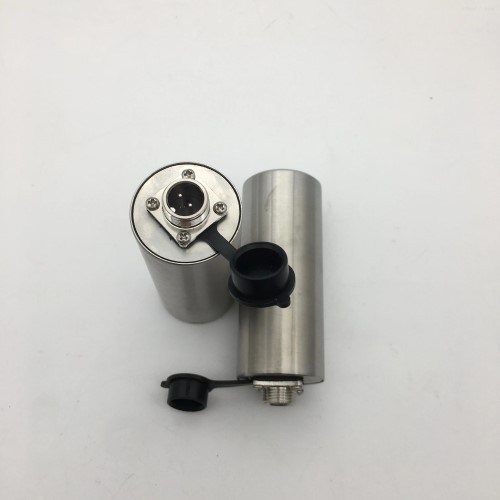

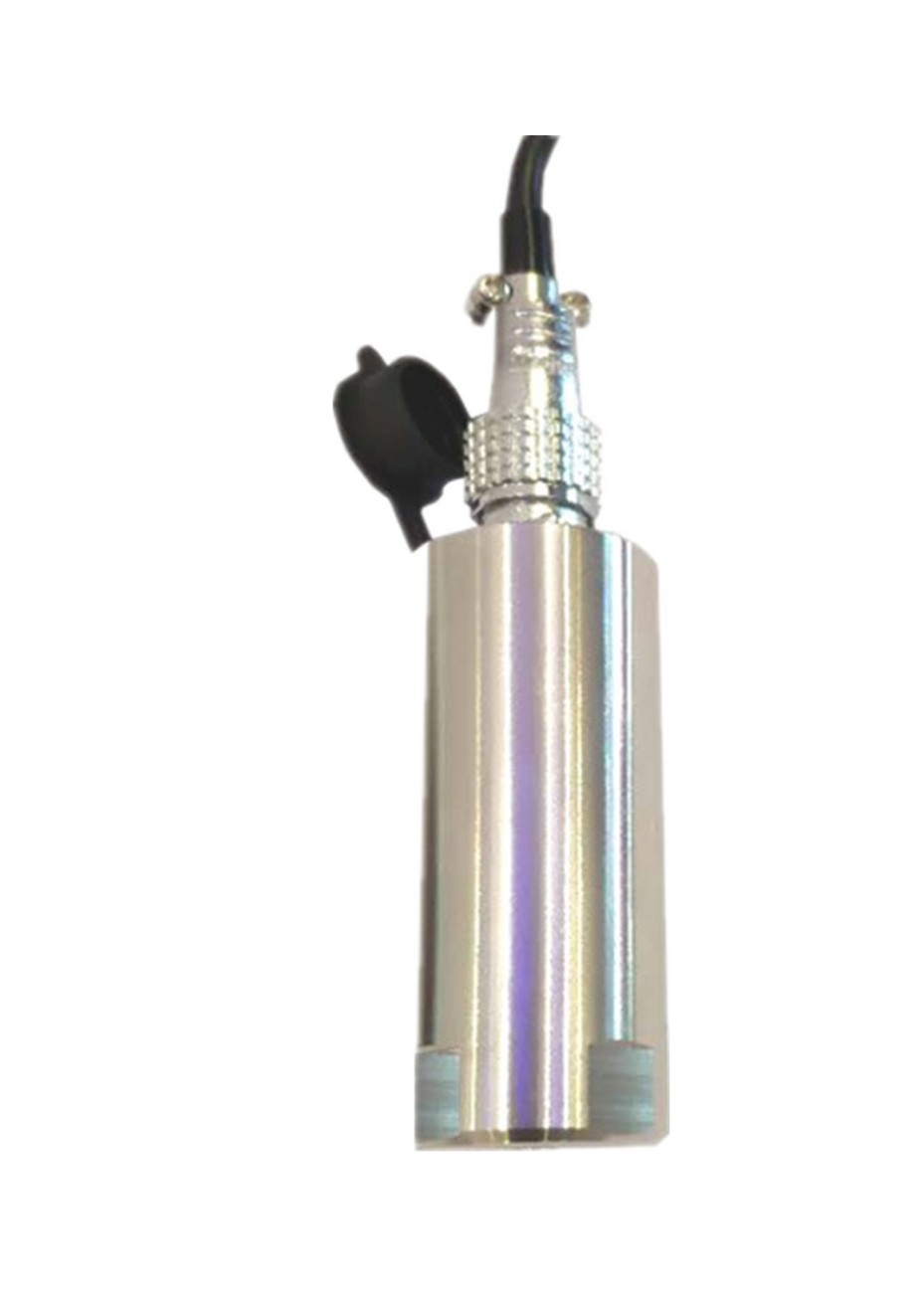

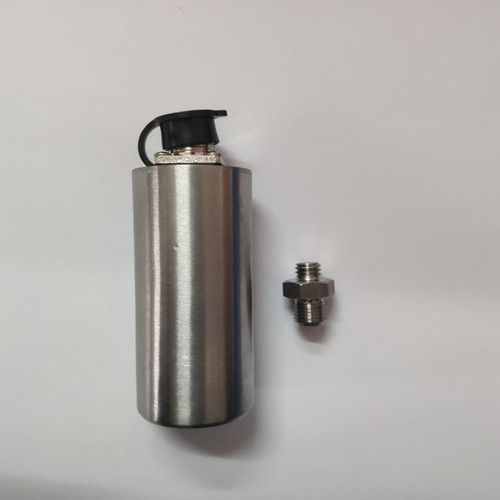

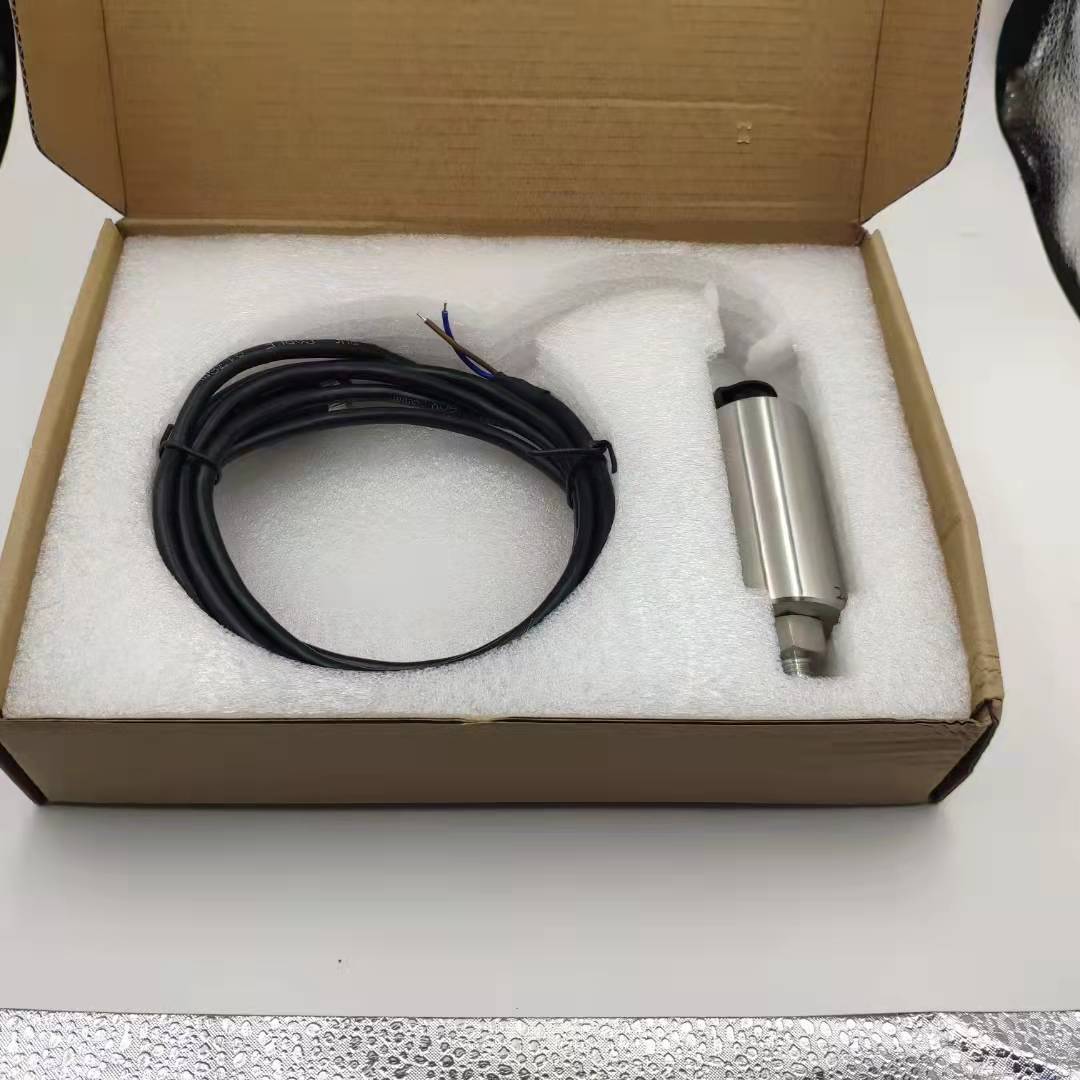

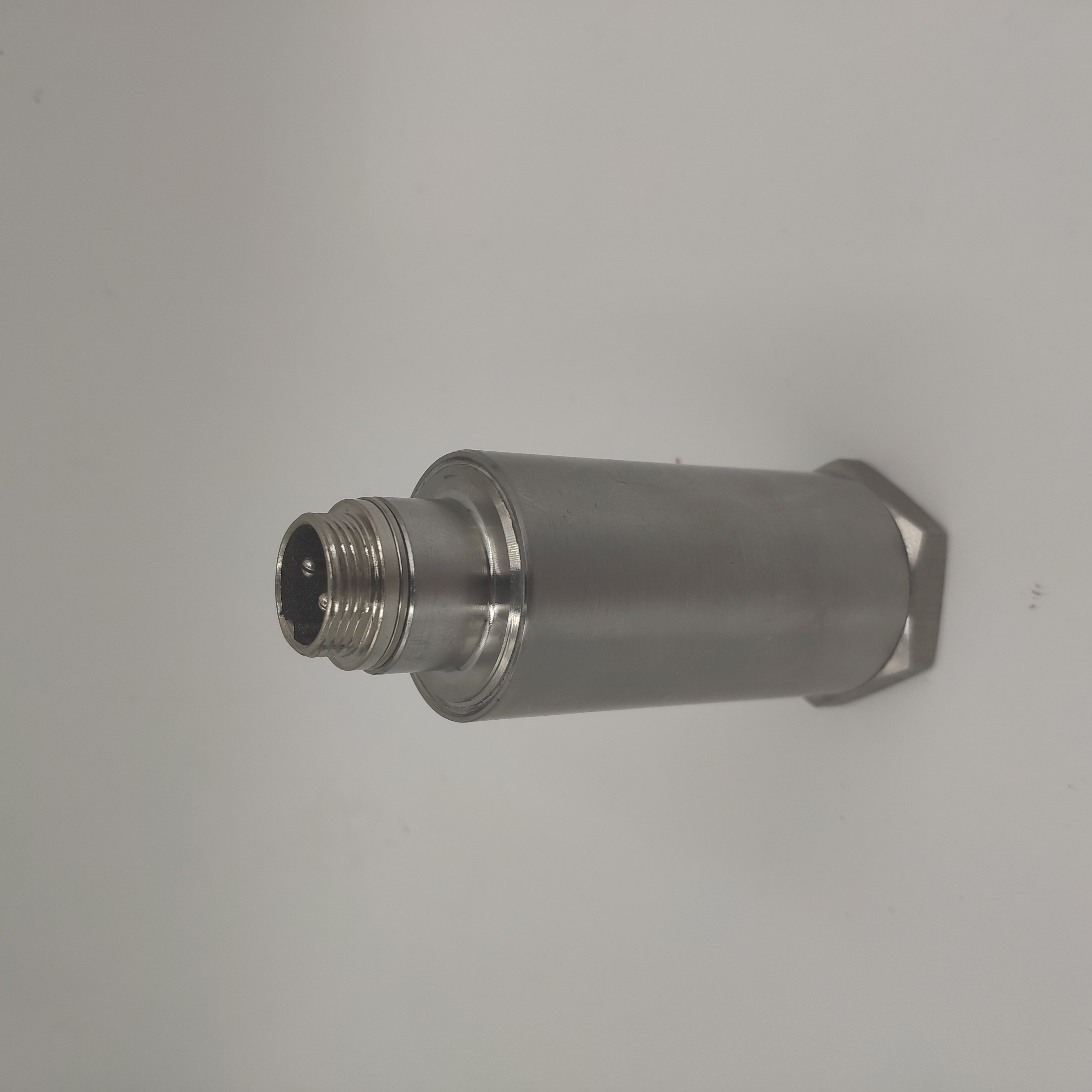

HZD-B-8C型一体化振动变送器

　　概述：

　　HZD-B-8C型一体化振动变送器将振动速度传感器、测量电路集成在一起，实现传统的“传感器+监视仪表”模式的振动测量系统功能，适合于构建经济型高精度振动测量系统。该变送器可直接连接DCS、PLC或其它系统，是风机、 水泵等工厂设备振动测量的理想选择。

　　HZD-B-8C型一体化振动变送器技术参数：

　　电 源：DC24V±10%

　　输入信号：取至内置振动速度传感器

　　灵 敏 度：20mv/mm/s±5%

　　频率响应：5～300Hz

　　量 程：0～500um（峰-峰值）或0～50.0mm/s（真有效值）

　　输 出：4～20mA，无源

　　输出负载：≤500Ω

　　接线方式：两芯航空插座

　　使用环境：-20℃～+65℃, 相对湿度：≤95%

　　外形尺寸：Φ40×117mm

　　重 量：约500g

　　HZD-B-8C-A□-B□

　　选型说明：

　　量程范围 A□：

　　1 — 0～100μm 4 — 0～10 mm/s

　　2 — 0～200μm (*) 5 — 0～20 mm/s (*)

　　3 — 0～500μm 6 — 0～50 mm/s

　　安装方式B□：

　　1 — 双头螺钉 2 — 磁座

　　HZD-B-8C型一体化振动变送器选型举例：

　　HD-8005-A1； HD-8005-A2； HD-8005-A3；

　　HZD-B-8B-A1； HZD-B-8B-A2； HZD-B-8B-A3；

　　HZD-B-8B-A4； HZD-B-8B-A5； HZD-B-8B-A6；

　　HZD-B-8C-A2-B1；HZD-B-8C-A3-B1；HZD-B-8C-A4-B2
